安装 + 维护一体：POE 温湿度变送器实操手册

以太网POE温湿度变送器安装准备+分步指南

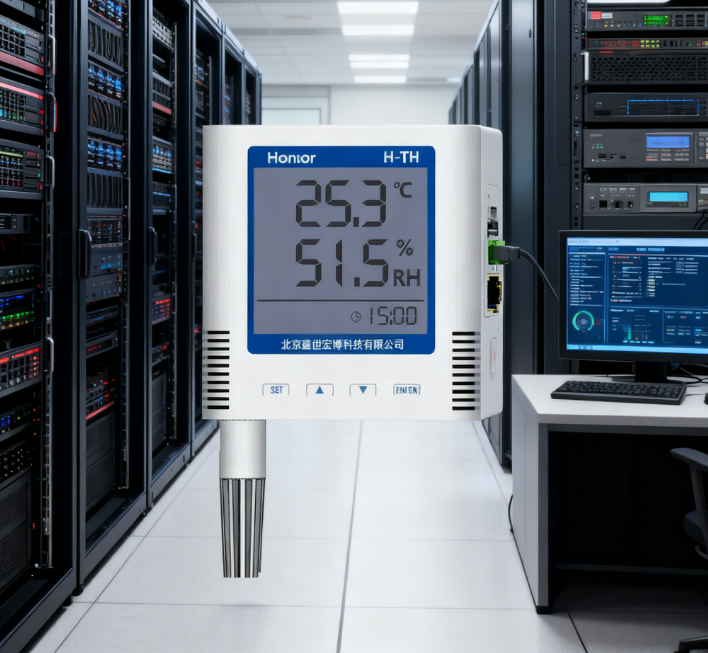

温湿度传感器

一、安装前必备准备（极简清单，无需复杂物料）

��️ 必备工具（3-5 件即可）

• 网线压接工具：RJ45 水晶头压线钳（兼容 Cat5e/Cat6 网线）

• 测试工具：网络测线仪（验证网线通断）

• 固定工具：十字螺丝刀、扎带 / 线卡（或导轨卡扣，适配导轨安装）

• 辅助工具：剥线钳（可选，简化网线剥线）

�� 必备材料

• 核心线材：Cat5e 及以上规格网线（单段最长 100 米，超距需 POE 中继器）

• 配套配件：RJ45 水晶头（建议备冗余，避免压接失误）

• 安装配件：设备支架（壁挂 / 吸顶式）或标准 35mm 导轨（机柜安装）

• 核心设备：POE 交换机（需兼容 IEEE 802.3af/at 标准，端口数量匹配安装台数）

✅ 前期检查（3 项关键确认，避免返工）

1. 网络确认：现有以太网是否通畅，POE 交换机供电功率充足（单台设备功耗通常 5-15W）

2. 位置确认：安装点无遮挡、通风良好，远离强电磁干扰源（如变频器），且网线可直达 POE 交换机

3. 环境确认：户外 / 潮湿场景需选择防水款设备，提前预留防水接线盒（可选）

二、5 步标准安装流程（人人可操作，无需专业电工）

Step 1：制作合格 POE 网线（核心前提）

1. 截取所需长度网线（建议预留 1-2 米冗余，方便调整位置）

2. 剥去网线外皮 3-5cm，按 T568B 标准排序线芯（橙白→橙→绿白→蓝→蓝白→绿→棕白→棕）

3. 线芯剪齐后插入 RJ45 水晶头（确保线芯顶到水晶头底部）

4. 用压线钳压实水晶头，插入测线仪测试：8 个指示灯依次闪烁为合格（避免断路 / 错序）

Step 2：设备固定安装（3 种方式任选，适配不同场景）

• �� 壁挂安装：用螺丝刀将设备支架固定在墙面 / 柜体，再将设备卡扣扣入支架

• �� 导轨安装：直接将设备卡入配电柜内 35mm 标准导轨（无需打孔，秒级固定）

• �� 吸顶安装：通过膨胀螺丝固定吸顶支架，设备水平吸附安装（适合车间 / 仓库顶部）

Step 3：接入 POE 网络（即插即用，无需额外配置）

1. 将制作好的 POE 网线一端插入设备网口（标有 “POE” 标识）

2. 网线另一端插入 POE 交换机的 POE 供电端口（标有 “POE” 或 “PSE” 标识）

3. 设备通电自检：电源灯（PWR）常亮、网络灯（LAN）闪烁，即为供电与传输正常

Step 4：联网调试（简单配置，快速上线）

1. 电脑接入同一局域网，通过设备默认 IP（厂家提供，如 192.168.1.100）登录管理界面

2. 配置网络参数（静态 IP / 动态 DHCP，按需设置），确保与监控平台网段一致

3. 校准温湿度数据（对比标准温湿度计，在界面调整偏差值，确保精度）

Step 5：固定整理（保障长期稳定）

1. 用扎带 / 线卡固定网线，避免线缆拉扯导致接口松动

2. 整理多余线缆（盘绕固定，远离热源 / 尖锐物体）

3. 记录设备安装位置与 IP 地址，方便后续维护

三、关键注意事项（避坑指南）

1. 网线要求：必须使用 Cat5e 及以上规格，避免劣质网线导致供电不稳或传输中断

2. 距离限制：单段网线最长 100 米，超过需加 POE 中继器；大规模组网建议分区域部署交换机

3. 安全规范：虽为低压供电（48V 直流），安装时仍需避免网线接口沾水，户外安装需做好防水密封

4. 兼容确认：提前确认 POE 交换机功率≥设备总功耗（单台 5-15W，多台叠加计算）

5. 维护便捷：安装位置需预留检修空间，避免完全封闭，方便后续设备更换或调试
