从感知到联动：以以太网温湿度变送器为核心的机房温湿度监控方案

数据中心/算力机房/服务器机房温湿度监控方案（以太网温湿度变送器为核心）

添加图片注释，不超过 140 字（可选）

一、项目背景与需求分析

（一）项目背景

服务器机房作为数据存储、处理和传输的核心枢纽，其环境稳定性直接决定 IT 设备的运行可靠性。机房内服务器、交换机等设备长期高负荷运行会持续产生热量，若温湿度超出合理范围，将导致设备宕机、数据丢失、硬件寿命缩短等问题。传统人工巡检方式存在效率低、实时性差、漏报误报率高等缺陷，无法满足机房 7×24 小时不间断监控的需求。因此，构建以以太网温湿度变送器为核心的自动化监控系统，实现温湿度实时监测、异常预警与联动控制，成为机房运维的关键保障。

（二）核心需求

1. 实时监测：精准采集机房各关键区域温湿度数据，更新频率≤10 秒，温度测量精度 ±0.3℃，湿度测量精度 ±2% RH。

2. 稳定传输：依托以太网实现数据高速、稳定传输，兼容机房现有网络架构，避免额外布线成本。

3. 异常预警：当温湿度超出预设阈值时，通过多渠道及时报警（声光、短信、邮件、APP 推送等），支持多级报警阈值设置。

4. 数据追溯：存储历史温湿度数据（≥1 年），支持曲线分析、报表导出，为运维优化提供数据支撑。

5. 远程管理：支持 Web 端、移动端远程访问监控平台，实时查看数据、配置设备参数、处理报警信息。

6. 联动控制：可与机房空调、除湿机、加湿器等设备联动，自动调节环境温湿度，实现闭环控制。

7. 易扩展性：系统支持新增测点、扩展功能模块（如烟雾、漏水监测），适配机房扩容需求。

二、方案总体架构

本方案采用 “感知层 - 传输层 - 平台层 - 应用层” 四层架构，以以太网温湿度变送器为核心感知设备，依托现有局域网实现数据传输，通过监控平台完成数据处理与可视化，最终满足运维管理与联动控制需求，架构如下：

添加图片注释，不超过 140 字（可选）

应用层：远程监控终端（PC/手机APP）、报警终端、联动设备（空调/除湿机等）↓↑平台层：监控主机、温湿度管理软件（数据存储、分析、预警、配置）↓↑传输层：机房局域网（交换机、路由器）、POE供电模块↓↑感知层：以太网温湿度变送器（核心）、备用传感器（冗余设计）

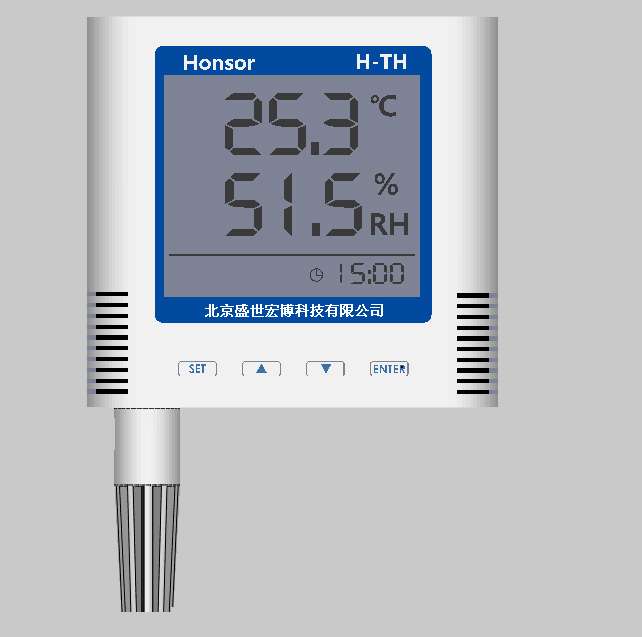

三、核心产品选型：以太网温湿度变送器

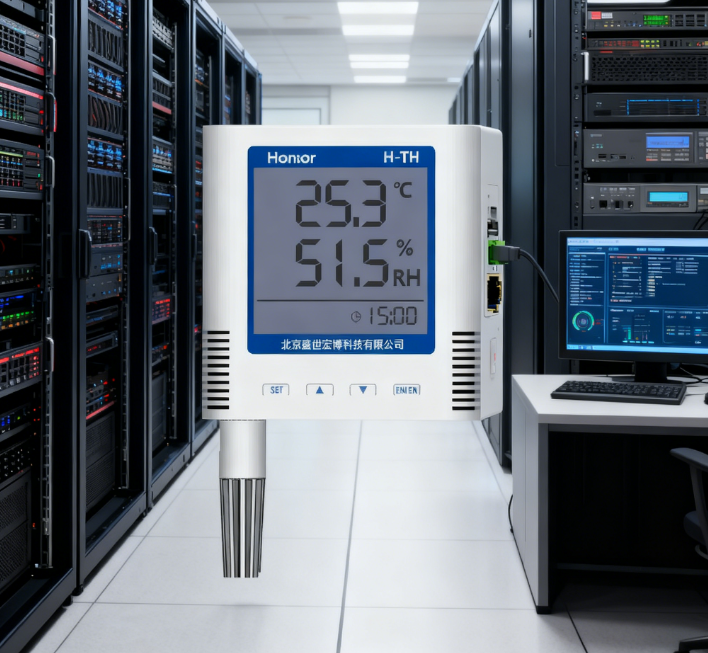

添加图片注释，不超过 140 字（可选）

（一）选型标准

1. 适配机房环境：支持宽电压供电（DC12-24V 或 POE 供电），防护等级≥IP65，抗电磁干扰（EMC 等级≥EN 55032 Class B）。

2. 测量性能：温度测量范围 - 40℃~85℃，湿度测量范围 0% RH~100% RH，满足机房极端环境监测需求。

3. 传输协议：支持标准 Modbus TCP/IP 协议，兼容主流监控平台，确保数据互通。

4. 安装便捷：支持导轨安装（机柜内）、壁挂安装（机房墙面）、吸顶安装（机房顶部），适配不同监测场景。

5. 稳定性：平均无故障时间（MTBF）≥50000 小时，支持设备在线状态自检，保障长期可靠运行。

（二）推荐型号及参数

产品型号	温度精度	湿度精度	传输方式	供电方式	响应时间	通信协议
H-THRJ45	±0.3℃（25℃）	±2%RH（20%-80%RH）	10/100M 以太网	POE（802.3af）/DC12-24V	≤8 秒	Modbus TCP/IP

四、硬件部署方案

（一）测点规划

根据机房布局、设备密度及热分布特点，科学设置测点，确保监测无死角：

1. 机柜区域：每 2-3 个相邻机柜设置 1 个测点，安装于机柜中部（设备进风口位置），重点监测服务器运行环境；机柜数量≥10 个时，增设机柜出风口测点。

2. 机房整体环境：机房四角、中央区域各设置 1 个测点，安装高度 1.5-2 米，避免阳光直射、空调直吹及设备散热口附近。

3. 关键设备区域：UPS 机房、空调出风口 / 回风口、精密空调机房各增设 1 个测点，监测核心辅助设备运行环境。

4. 冗余设计：核心区域（如主服务器集群）设置备用测点，避免单一传感器故障导致监测中断。

（二）安装部署

1. 安装方式：

◦ 机柜内测点：采用 35mm 标准导轨安装，固定于机柜 U 位支架，不影响设备插拔与散热。

◦ 机房环境测点：壁挂安装时选择墙面平整位置，吸顶安装时固定于天花板承重结构，确保安装牢固。

1. 布线规范：

◦ 变送器通过超五类 / 六类网线连接机房交换机，利用现有局域网布线，减少额外施工；网线长度≤100 米，超出时采用光纤或中继器延伸。

◦ POE 供电：支持 POE 交换机直接供电，无需额外部署电源线，简化布线；非 POE 环境采用 DC12-24V 集中供电，电源线与网线分开布线（间距≥10cm），避免电磁干扰。

1. 传输网络：

◦ 核心交换机采用双机热备设计，确保数据传输链路冗余；变送器 IP 地址统一规划，纳入机房局域网管理，设置固定 IP 避免冲突。

添加图片注释，不超过 140 字（可选）

（三）辅助硬件配置

硬件设备	数量	作用
以太网温湿度变送器	按测点数量配置（含 10% 备用）	核心感知设备，采集温湿度数据
POE 交换机	1-2 台（根据测点数量）	为变送器供电及数据传输
监控主机	1 台	运行监控软件，存储数据、处理报警
声光报警器	1-2 台（机房出入口）	本地声光报警提示
短信猫 / 邮件网关	1 套	远程短信、邮件报警推送
联动控制模块	1 套	连接空调、除湿机等设备，实现自动控制

五、软件平台设计

（一）核心功能

采用 B/S 架构温湿度管理软件，支持 Windows/Linux 操作系统，兼容 Chrome、Edge 等主流浏览器，移动端支持 APP 访问，核心功能如下：

1. 实时监控：

◦ 可视化仪表盘：直观展示各测点温湿度数据、设备在线状态、报警统计，支持测点地图导航。

◦ 数据展示：以数字、曲线、仪表盘等形式展示实时数据，支持单测点、多测点对比查看。

1. 数据管理：

◦ 历史存储：按分钟级存储数据，支持 1 年以上历史数据查询，存储介质采用 SSD + 硬盘阵列，确保数据安全。

◦ 报表导出：支持自定义时间范围（日 / 周 / 月 / 年）生成温湿度报表，格式包括 Excel、PDF，支持自动发送至指定邮箱。

◦ 曲线分析：生成温湿度变化趋势曲线，支持多测点曲线叠加，便于分析环境变化规律。

添加图片注释，不超过 140 字（可选）

1. 报警管理：

◦ 多级报警：支持预警（接近阈值）、一级报警（超出阈值）、二级报警（严重超标）设置，可自定义报警阈值及报警延迟时间。

◦ 多渠道报警：本地声光报警 + 远程短信 / 邮件 / APP 推送报警，支持报警联系人分组管理（如运维组、管理员组）。

◦ 报警处理：报警信息自动记录（含报警时间、测点、数值、处理人、处理结果），支持报警确认、消警、历史报警查询。

1. 设备管理：

◦ 远程配置：支持通过平台远程修改变送器 IP 地址、测量精度、数据上传频率等参数。

◦ 状态监测：实时监测变送器在线状态，离线时自动触发报警，支持设备固件远程升级。

1. 联动控制：

◦ 自动联动：当温湿度超出阈值时，系统通过联动控制模块发送指令，自动启动 / 调整空调、除湿机、加湿器等设备（需设备支持 Modbus 协议）。

◦ 手动控制：支持通过平台手动控制联动设备，满足特殊场景需求。

1. 权限管理：

◦ 分级授权：设置管理员、运维人员、查看人员等角色，分配不同操作权限（如参数配置、报警处理、数据导出），保障系统安全。

（二）软件兼容性

支持与机房现有动环监控系统（如 UPS 监控、漏水监控）集成，可接入第三方系统（如 OA 系统、运维管理平台），通过 API 接口实现数据互通。

六、预警与联动机制

（一）报警阈值设置（参考 GB 50174-2017《数据中心设计规范》）

监测场景	温度范围	湿度范围	预警阈值	一级报警阈值	二级报警阈值
机房核心区域	18℃~27℃	40%RH~60%RH	18℃≤T<20℃或 25℃<T≤27℃；40% RH≤H<45% 或 55%<H≤60%	T<18℃或 T>27℃；H<40% 或 H>60%	T<15℃或 T>30℃；H<30% 或 H>70%
UPS 机房	15℃~30℃	30%RH~70%RH	15℃≤T<18℃或 27℃<T≤30℃；30% RH≤H<35% 或 65%<H≤70%	T<15℃或 T>30℃；H<30% 或 H>70%	T<10℃或 T>35℃；H<20% 或 H>80%

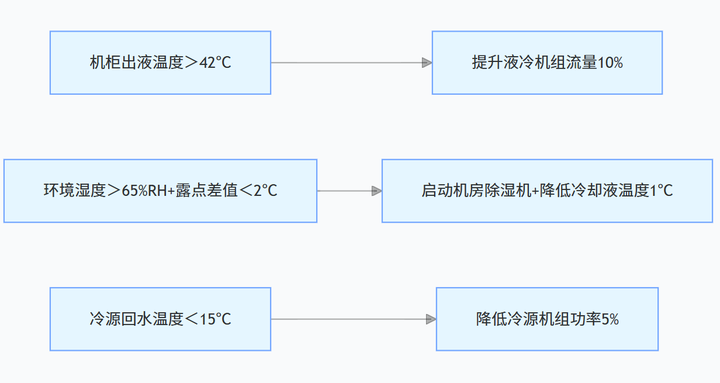

（二）联动控制逻辑

1. 温度联动：

◦ 当温度≥25℃（预警）：系统提示运维人员关注空调运行状态；

◦ 当温度 > 27℃（一级报警）：自动启动备用空调或提高现有空调制冷功率；

◦ 当温度 > 30℃（二级报警）：除联动空调外，发送紧急报警至管理员，同时触发机房通风系统（若有）。

1. 湿度联动：

◦ 当湿度 < 40%（一级报警）：自动启动加湿器，湿度回升至 45% 时停止；

◦ 当湿度 > 60%（一级报警）：自动启动除湿机，湿度降至 55% 时停止；

◦ 当湿度 <30% 或> 70%（二级报警）：联动设备运行的同时，发送紧急报警。

七、实施计划

阶段	时间周期	核心工作
现场勘查	1-2 天	确认机房布局、测点位置、网络环境、供电条件
设备采购	3-5 天	采购变送器、交换机、监控主机等硬件及软件授权
布线安装	2-3 天	完成变送器固定、网线敷设、电源连接、设备调试
软件部署	1 天	安装监控软件、配置测点信息、设置报警阈值
系统调试	1-2 天	测试数据传输、报警功能、联动控制效果，优化参数
人员培训	1 天	培训运维人员操作软件、处理报警、日常维护
试运行	7 天	系统试运行，收集反馈并调整优化
验收交付	1 天	提交验收报告、技术文档，完成项目交付

八、维护保障方案

（一）日常维护

1. 每日通过监控平台检查变送器在线状态及数据传输稳定性，发现离线设备及时排查网线、电源问题。

2. 每周清洁变送器传感器探头（用干燥软布擦拭，避免沾水或接触腐蚀性物质），检查安装牢固性。

3. 每月核对温湿度数据准确性（与标准校准设备对比），发现偏差及时调整。

（二）定期校准

每年委托第三方机构对变送器进行一次精度校准，校准合格后粘贴校准标识，确保测量数据准确可靠；核心区域变送器每 6 个月校准一次。

（三）故障处理

1. 建立故障应急预案，明确常见故障（如数据中断、报警误报、设备离线）的排查流程及处理时限。

2. 储备 10% 的备用变送器及关键配件，故障时快速更换，减少监测中断时间。

3. 软件定期升级（每季度一次），修复漏洞、优化功能，确保系统稳定运行。

（四）技术支持

提供 1 年免费质保服务，质保期内免费维修或更换故障设备；质保期后提供终身技术支持及有偿维护服务，响应时间≤4 小时（工作日）。

九、方案优势

1. 核心设备可靠：以太网温湿度变送器传输稳定、精度高、安装便捷，依托现有局域网降低布线成本，适配机房复杂环境。

2. 实时性强：数据更新频率≤10 秒，报警响应时间≤30 秒，确保异常情况及时发现、快速处理。

3. 智能化程度高：支持远程管理与自动联动控制，减少人工干预，降低运维成本。

4. 易扩展性好：系统支持新增测点及功能模块，可按需扩展为完整的机房动环监控系统（如增加烟雾、漏水、电压监测）。

5. 数据安全：历史数据长期存储、多重备份，报表分析功能为机房运维优化提供数据支撑。
