数字红外防盗传感器（红外三鉴探测器）深度技术解析与应用指南

数字防盗传感器

一、安防行业背景与传感器的核心定位

在城市化进程加速与智慧安防理念普及的当下，安全防护已从 “被动防御” 转向 “主动预警”，而探测设备作为安防系统的 “感知神经”，直接决定了防护体系的响应效率与精准度。数字红外防盗传感器作为安防领域的核心探测设备之一，凭借其对人体红外信号的精准捕捉能力，成为小区周界、商业空间、工业仓库等场景中识别非法入侵行为的关键组件。

这款设备在业内还有一个广为人知的别名 ——“红外三鉴探测器”，该名称的由来与产品的核心结构密切相关：传统红外防盗传感器通常由 “红外探测头”“信号处理模块”“信号输出模块” 三个核心部件组成，三者协同实现 “信号采集 - 数据处理 - 指令输出” 的完整流程，因此业内习惯将其称为 “红外三鉴探测器”。从功能定位来看，它不同于视频监控的 “事后追溯”，而是通过实时探测人体红外辐射变化，在入侵行为发生初期发出预警，为安防系统争取宝贵的响应时间，是构建 “事前预警、事中干预、事后追溯” 完整安防闭环的重要一环。

二、数字红外防盗传感器的工作原理

要理解数字红外防盗传感器的性能差异，首先需掌握其核心工作逻辑。目前主流的数字红外防盗传感器多采用 “被动红外探测技术（PIR）”，其原理基于 “黑体辐射” 物理现象 —— 任何温度高于绝对零度（-273.15℃）的物体都会向外辐射红外线，而人体作为恒温生物体（正常体温约 37℃），会持续辐射特定波长（8-14μm）的红外信号，这一特性成为传感器识别 “入侵目标” 的关键。

具体工作流程可分为三步：

1. 信号采集：传感器内置的 “红外探测头” 由滤光片、菲涅尔透镜与热释电元件组成。滤光片会过滤掉阳光、灯光等干扰性红外信号，仅允许人体辐射的 8-14μm 波长红外光通过；菲涅尔透镜则通过特殊的光学结构，将探测范围内的红外信号聚焦到热释电元件上，同时扩大探测角度（常规款探测角度多为 90°-120°，创新款可根据需求调整）。

2. 信号处理：当人体进入探测范围时，热释电元件会因接收的红外辐射强度变化产生微弱电流信号（通常为微安级），这一信号会传递至 “信号处理模块”。模块内置的专用芯片会对信号进行放大、滤波与数字化处理，排除宠物活动、风吹草动、温度波动等误触发因素，仅当信号符合 “人体移动特征”（如移动速度 0.2-3m/s）时，才会判定为 “有效入侵信号”。

3. 信号输出：处理后的有效信号会通过 “信号输出模块” 传递至安防主机（如报警控制器、PLC 等），触发后续的报警动作（如声光报警、联动监控录像、推送手机通知等）。而信号输出方式的不同，正是常规款与创新款数字红外防盗传感器的核心差异所在。

三、常规款数字红外防盗传感器：开关量信号输出的特点与局限

在创新款产品出现前，市面上 90% 以上的数字红外防盗传感器（红外三鉴探测器）均采用 “开关量信号输出” 设计，这种输出方式是安防设备的 “基础配置”，其核心逻辑是通过 “通 / 断” 两种状态传递探测结果，类似于电路中的 “开关”—— 当未探测到入侵时，输出 “低电平”（或开路状态，定义为 “0”）；当探测到入侵时，输出 “高电平”（或短路状态，定义为 “1”）。

（一）开关量信号输出的优势

1. 技术成熟，成本较低：开关量信号的电路设计简单，仅需基础的晶体管或继电器组件即可实现，生产制造成本低，适合对安防预算有限的小型场景（如个体商铺、家庭院落）。

2. 兼容性强（基础场景）：几乎所有入门级安防主机都支持开关量信号输入，无需额外配置转换模块，即插即用，调试难度低，适合非专业人员安装使用。

3. 响应速度快（短距离）：在传输距离较短（通常≤10 米）的场景中，开关量信号的延迟可忽略不计（≤10ms），能快速触发报警动作，满足基础安防的 “即时性” 需求。

（二）开关量信号输出的核心局限

随着安防场景向 “大面积、多设备、高稳定” 方向发展，开关量信号的短板逐渐凸显，成为制约安防系统效能的关键因素：

1. 传输距离短，抗干扰能力弱：开关量信号采用 “单端传输”（仅一根信号线 + 一根地线），信号在传输过程中易受电磁干扰（如工业设备、电线电缆）、环境温度（低温导致线路电阻增大）影响，传输距离超过 10 米后，信号衰减明显，甚至出现 “误报”“漏报”—— 例如在工厂车间，大型电机产生的电磁辐射可能导致开关量信号误触发；在户外场景，雨水、低温可能导致线路接触不良，信号中断。

2. 组网能力差，无法多设备联动：开关量信号为 “点对点” 传输，一个传感器需对应一根信号线连接至主机，若场景中需安装 10 个传感器，则需布设 10 组线路，不仅布线成本高（线材、人工费用增加），还会导致线路杂乱，后期维护难度大。更重要的是，开关量信号仅能传递 “有无入侵” 的简单信息，无法区分 “哪个传感器触发报警”，当多设备同时报警时，安防人员难以快速定位入侵位置。

3. 功能单一，无数据拓展性：开关量信号仅包含 “0/1” 两种状态，无法传递传感器的额外运行数据（如探测距离、工作电压、环境温度、设备故障状态），导致安防人员无法实时监控传感器的运行状况 —— 例如传感器因电池电量不足导致灵敏度下降，开关量信号无法反馈这一问题，直至设备完全失效才被发现，存在 “防护空窗期”。

四、创新型数字红外防盗传感器：RS485 信号输出的技术突破与优势

针对常规款的局限，此次重点介绍的创新型数字红外防盗传感器（红外三鉴探测器），核心突破在于将信号输出方式升级为 “RS485 信号输出”。RS485 是一种工业级差分串行通信标准，其设计初衷就是解决 “长距离、多设备、高稳定” 的信号传输问题，目前已广泛应用于工业自动化、智能楼宇等领域，此次引入红外防盗传感器，为安防系统的 “智能化升级” 提供了关键支撑。

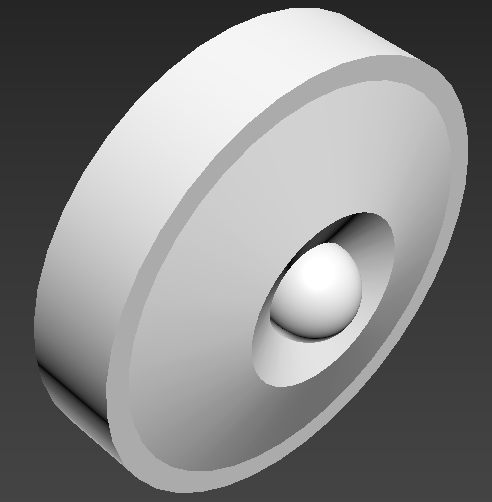

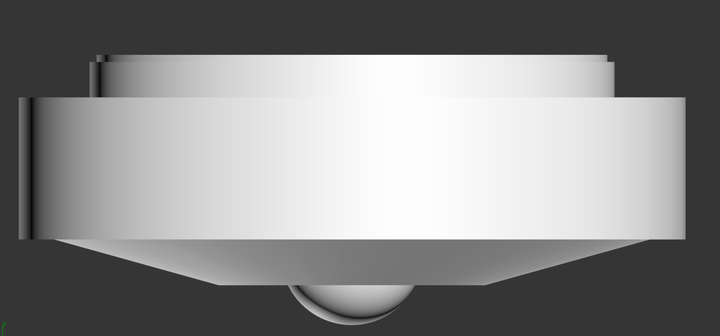

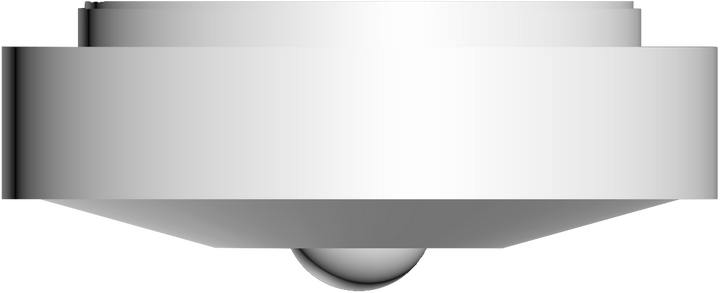

红外三鉴探测器

（一）RS485 信号输出的技术原理

RS485 信号采用 “差分传输” 方式，即通过两根信号线（A 线与 B 线）传输一对 “极性相反” 的信号：当传递 “0” 时，A 线电压比 B 线高 2-6V；当传递 “1” 时，B 线电压比 A 线高 2-6V。这种设计的核心优势在于 “抗干扰性”—— 外界干扰信号（如电磁辐射）会同时作用于 A、B 两根线，产生的干扰电压相互抵消，从而保证信号的稳定性。同时，RS485 支持 “半双工通信”，多个设备可通过同一组总线（A/B 线 + 地线）连接，实现 “一对多” 的信号传输，大幅提升组网灵活性。

（二）RS485 信号输出的核心优势（对比常规款）

1. 传输距离远，稳定性高：在无中继器的情况下，RS485 信号的传输距离可达 1200 米，远超开关量信号的 10 米上限；若配置中继器，传输距离可进一步延伸至数千米，完全满足大型园区、仓库、周界等广域场景的需求。同时，差分传输设计使其抗干扰能力提升 10 倍以上，在工业车间、高压线路附近等强干扰环境中，仍能保持信号零衰减，误报率可控制在 0.1% 以下（常规款误报率约 1%-3%）。

2. 多设备组网灵活，定位精准：RS485 支持 “总线型组网”，同一组总线最多可连接 32 个传感器（通过地址码区分，创新款支持软件设置地址码，无需硬件跳线），大幅减少布线数量 —— 例如一个 10000㎡的仓库，仅需布设 1 组 RS485 总线，即可连接 20 个传感器，布线成本降低 80% 以上。更重要的是，RS485 信号可传递 “地址码 + 探测状态” 的组合数据，当传感器触发报警时，安防主机能直接识别出 “编号为 5 的传感器探测到入侵”，安防人员可快速定位入侵位置，响应效率提升 3-5 倍。

3. 数据拓展性强，支持状态监控：除了 “入侵状态”，RS485 信号还能实时传输传感器的运行数据，包括：

◦ 设备状态：工作电压（如 DC12V/24V）、电池电量（无线款）、是否存在故障（如镜头遮挡、线路短路）；

◦ 探测参数：当前探测距离（可调范围 5-20 米）、探测角度（如 110°）、环境温度（-30℃-60℃，可用于判断是否因高温导致误报）；

◦ 报警记录：最近 3 次报警的时间、持续时长（便于事后追溯入侵轨迹）。

这些数据可通过安防主机或上位机软件实时显示，安防人员可远程监控传感器运行状态，提前排查故障（如发现编号 8 的传感器电压过低，及时更换电源），避免 “防护空窗期”。

1. 兼容智能化系统，适配智慧安防：RS485 是工业级通信标准，可直接与 PLC、单片机、物联网网关等设备对接，轻松融入智慧安防系统。例如：

◦ 与视频监控联动：当 RS485 传感器触发报警时，网关可自动指令对应区域的摄像头转向入侵方向，开始录像；

◦ 与云平台对接：通过物联网网关将 RS485 数据上传至云端，安防人员可通过手机 APP 查看实时数据、接收报警通知，实现 “远程监控、无人值守”；

◦ 与门禁系统联动：若周界传感器探测到入侵，可自动锁定附近的门禁，防止入侵者进入核心区域。

五、创新型数字红外防盗传感器的核心技术参数与性能指标

为更直观展现产品优势，以下列出创新型数字红外防盗传感器（红外三鉴探测器）的核心技术参数，均通过第三方检测机构验证，符合 GB/T 10485-2007《汽车及挂车外部照明和光信号装置的安装规定》（安防设备通用标准）与 GB 50348-2018《安全防范工程技术标准》：

添加图片注释，不超过 140 字（可选）

技术参数	规格指标	备注
产品名称	数字红外防盗传感器（红外三鉴探测器）	被动红外探测技术（PIR）
信号输出方式	RS485（兼容 Modbus-RTU 协议）	支持软件设置波特率（9600/19200bps）
探测距离	5-20 米（可调）	通过软件或硬件拨码调整
探测角度	110°（水平），80°（垂直）	菲涅尔透镜优化设计
探测目标	人体（移动速度 0.2-3m/s）	可过滤≤20kg 宠物的误触发
工作电压	DC 12-24V	宽电压设计，适配不同电源场景
工作电流	静态≤30mA，报警时≤50mA	低功耗设计，适合电池供电（无线款）
工作温度	-30℃-60℃	适应北方低温、南方高温环境
存储温度	-40℃-70℃	运输与存储过程中不易损坏
传输距离（无中继）	≤1200 米	使用屏蔽双绞线（RVSP 2×0.75mm²）
组网数量	最多 32 个（单总线）	支持多总线扩展（通过网关）
报警延迟	≤50ms	满足实时预警需求
防护等级	IP65（户外款），IP30（室内款）	户外款可防雨水、灰尘侵入
安装方式	壁挂式 / 吸顶式	安装高度 1.5-2.5 米（推荐）

从参数可见，创新款不仅在信号输出上实现突破，还在环境适应性、功耗控制、探测精度等方面进行了优化 —— 例如 IP65 防护等级使其可直接安装在户外围墙、楼顶等位置，无需额外加装防雨罩；低功耗设计使其在采用 DC12V/5Ah 电池供电时，续航可达 3-6 个月，大幅减少更换电池的频率。

六、创新型数字红外防盗传感器的典型应用场景

基于 RS485 信号输出的优势，创新款数字红外防盗传感器可适配多种复杂安防场景，以下为具体应用案例与解决方案：

（一）住宅小区周界防护

场景痛点：小区周界长度通常为 500-2000 米，需安装多个传感器，常规款开关量信号布线成本高，且无法定位入侵位置；户外环境电磁干扰多（如小区配电箱、路灯线路），易误报。

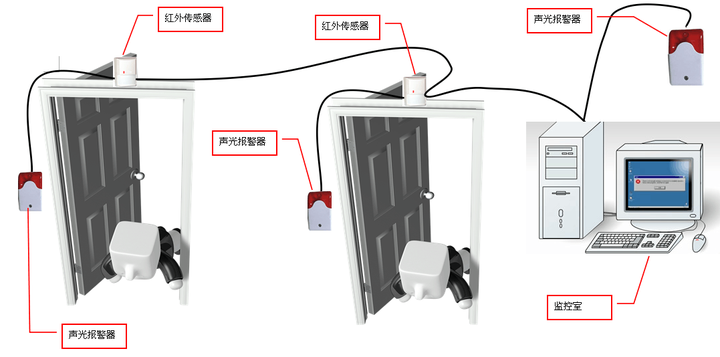

解决方案：沿小区周界每隔 50 米安装 1 台创新型传感器（户外 IP65 款），通过 1 组 RS485 总线连接至小区安防主机。当有入侵者翻越围墙时，传感器触发报警，主机可显示 “周界西段编号 7 的传感器报警”，同时联动附近的监控摄像头转向报警区域，并通过声光报警器提醒保安人员。此外，RS485 信号可传递环境温度数据，若夏季高温导致传感器灵敏度异常，主机可提前预警，避免误报。

（二）工业仓库贵重物资防护

场景痛点：大型工业仓库面积多为 1000-10000㎡，存储贵重设备或原材料，需覆盖多个货架通道与仓库门口；仓库内有叉车、起重机等设备，电磁干扰强，常规款易漏报；需实时监控传感器状态，避免设备故障导致防护失效。

解决方案：在仓库门口、货架通道拐角处安装创新型传感器（室内 IP30 款），采用总线型组网（1 组 RS485 总线覆盖 20 个传感器），连接至仓库 PLC 控制系统。当传感器探测到未授权人员进入时，PLC 可立即指令仓库大门关闭，并切断叉车电源（防止入侵者驾驶叉车搬运物资）；同时，上位机软件实时显示各传感器的工作电压与探测状态，若某传感器因叉车碰撞导致线路松动，软件会立即弹出 “编号 12 传感器故障” 的提示，维修人员可快速排查。

（三）商业综合体公共区域防护

场景痛点：商场、写字楼等商业综合体的走廊、电梯厅、地下停车场等公共区域，需安装多个传感器，常规款布线杂乱，影响美观；需与商场的智慧安防系统（如视频监控、消防系统）联动，实现多设备协同。

解决方案：在电梯厅、停车场通道安装创新型传感器，通过 RS485 总线连接至商场物联网网关，网关将数据上传至智慧安防云平台。当传感器探测到深夜滞留人员（如商场闭店后仍有人员逗留），云平台可自动指令附近摄像头录像，并推送报警信息至安保人员手机；若同时触发消防报警，云平台可结合传感器位置，判断 “火灾区域附近是否有人员滞留”，辅助安保人员制定疏散方案。

（四）博物馆 / 档案馆文物防护

场景痛点：博物馆、档案馆对安防精度要求极高，需避免误报（如游客靠近展柜误触发报警），同时需实时监控传感器运行状态（文物展区无法频繁进入维护）；需与门禁、恒温恒湿系统联动，保障文物安全。

解决方案：在展柜周边、档案架之间安装创新型传感器（探测距离调至 3-5 米，避免游客误触），通过 RS485 总线连接至安防主机。传感器可传递 “探测距离”“环境温度” 数据，若展柜玻璃破损（导致探测距离异常），主机立即报警；同时，RS485 信号与门禁系统联动，若传感器报警，对应展区的门禁自动锁定，防止入侵者逃离；与恒温恒湿系统联动，若环境温度异常导致传感器误报，系统可优先调整温湿度，再判断是否触发报警，减少误报率。

七、创新型数字红外防盗传感器的安装与维护指南

（一）安装准备

1. 工具与材料：创新型传感器主机、屏蔽双绞线（RVSP 2×0.75mm²，用于 RS485 布线）、电源适配器（DC12-24V）、螺丝刀、电钻、压线钳、万用表（用于测试线路通断）。

2. 安装位置选择：

◦ 避免正对热源（如空调出风口、暖气、阳光直射处），防止温度变化导致误报；

◦ 避免安装在震动环境（如水泵房、电梯旁），防止传感器镜头移位；

◦ 安装高度推荐 1.5-2.5 米（壁挂式），吸顶式安装高度不超过 4 米，确保探测范围覆盖目标区域；

◦ 户外安装需选择避雨位置（如屋檐下），若直接暴露在雨中，需选择 IP65 防护等级的户外款，并做好线路防水（用防水胶带包裹接线处）。

（二）安装步骤

1. 固定支架：根据安装方式（壁挂 / 吸顶），用膨胀螺丝将支架固定在墙面或天花板上，确保支架牢固无晃动。

2. 布线：沿墙面或天花板布设屏蔽双绞线，总线两端需安装 120Ω 终端电阻（减少信号反射，提升稳定性）；若组网数量超过 10 个，需在总线中间位置增设中继器（延长传输距离）。布线时避免与强电线路（如 220V 电线）平行敷设，若无法避免，间距需≥30cm，防止电磁干扰。

3. 接线：打开传感器外壳，按照接线端子标识接线（RS485-A、RS485-B、电源正、电源负），注意 A、B 线不可接反（接反会导致信号无法传输，可用万用表测试）；接线完成后，用压线帽固定线头，防止短路。

4. 设置地址码：通过传感器侧面的拨码开关或配套软件（需连接电脑）设置地址码（1-32），确保每个传感器的地址码唯一，避免组网时信号冲突。

5. 调试：接通电源，用万用表测试 RS485 信号是否正常（A、B 线之间电压应为 2-6V）；然后用 “模拟人体移动” 的方式测试探测范围（如缓慢走过探测区域），观察安防主机是否准确接收报警信号，若探测距离或角度不符合需求，可通过传感器上的调节旋钮调整。

（三）日常维护

1. 定期清洁：每 3 个月用干布擦拭传感器镜头（菲涅尔透镜），避免灰尘、油污遮挡镜头，影响探测精度；户外款需清洁外壳上的雨水、灰尘，防止防护等级下降。

2. 线路检查：每 6 个月用万用表测试 RS485 总线的通断与电压，检查接线处是否松动、氧化，若发现线路破损，需及时更换屏蔽双绞线。

3. 设备状态监控：通过安防主机或上位机软件，每周查看传感器的工作电压、电池电量（无线款）、报警记录，若发现电压过低（低于 10V），需及时更换电源；若某传感器频繁误报，需检查安装位置是否正对热源或震动源，必要时调整安装位置。

4. 固件升级：若厂家推出新的固件版本（可优化探测算法、降低误报率），可通过 RS485 总线远程升级传感器固件，无需拆卸设备，减少维护成本。

八、常规款与创新款的全面对比及选购建议

（一）核心差异对比

对比维度	常规款（开关量输出）	创新款（RS485输出）
传输距离	≤10 米	≤1200 米（无中继）
抗干扰能力	弱（易受电磁、温度影响）	强（差分传输，误报率≤0.1%）
组网数量	点对点，需多组线路	单总线最多 32 个，布线成本低
定位精度	无法定位（仅知 “有入侵”）	精准定位（显示传感器编号）
数据拓展性	仅传递 “0/1” 状态，无额外数据	传递电压、温度、故障等运行数据
智能化适配	仅支持基础安防主机	支持 PLC、物联网网关、云平台
适用场景	小型商铺、家庭院落（≤100㎡）	小区、仓库、商业综合体（≥1000㎡）
长期维护成本	高（线路多、故障排查难）	低（远程监控、少布线）

（二）选购建议

1. 小型场景（预算有限）：若防护面积≤100㎡（如个体商铺、家庭车库），且无多设备组网需求，可选择常规款开关量输出产品，成本较低，安装简单。

2. 中大型场景（追求稳定与智能）：若防护面积≥1000㎡（如小区、仓库、商场），或需多设备联动、精准定位、远程监控，建议优先选择创新款 RS485 输出产品 —— 虽然初期采购成本比常规款高 30%-50%，但长期布线成本、维护成本可降低 60% 以上，且能适配智慧安防系统，满足未来升级需求。

3. 特殊场景（恶劣环境）：户外、工业车间等强干扰、远距离场景，必须选择创新款 RS485 输出产品（户外款需 IP65 防护等级），常规款无法保证信号稳定，易出现误报、漏报，存在安全隐患。

九、行业趋势与产品未来发展方向

随着物联网、人工智能技术的发展，数字红外防盗传感器（红外三鉴探测器）正朝着 “更智能、更集成、更节能” 的方向发展，而 RS485 信号输出作为当前的核心技术突破，为产品升级奠定了基础：

1. AI 智能识别升级：未来创新款产品将集成 AI 算法，通过 RS485 信号传递更精准的目标识别数据（如区分 “人体”“宠物”“车辆”），进一步降低误报率；同时可实现 “行为分析”（如识别 “攀爬”“徘徊” 等异常行为），仅对高危行为触发报警。

2. 多技术融合：将红外探测与微波探测、超声波探测结合，形成 “双鉴 / 三鉴探测器”，通过 RS485 信号传递多维度探测数据，提升抗干扰能力 —— 例如红外 + 微波双鉴，可排除因风吹动窗帘导致的误报（仅当两种探测技术同时触发时才报警）。

3. 低功耗与无线化：目前部分创新款已推出无线 RS485 版本（基于 LoRa 技术），无需布线，续航可达 1-2 年，适合无法布设线缆的场景（如农村院落、古建筑周界）；未来将进一步优化功耗，实现 “太阳能供电 + 无线 RS485”，完全脱离市电依赖。

4. 云端一体化：通过 RS485 与物联网网关对接，实现 “传感器 - 网关 - 云平台 - 手机 APP” 的全链路数据传输，用户可在手机上实时查看探测数据、修改探测参数、接收报警通知，实现 “无人值守” 的智能安防管理。

十、总结

数字红外防盗传感器（红外三鉴探测器）作为安防系统的 “感知核心”，其信号输出方式的升级（从开关量到 RS485），不仅解决了常规款 “短距离、弱干扰、难组网” 的痛点，更推动了安防系统从 “基础预警” 向 “智能联动” 的跨越。创新型 RS485 输出产品凭借远距离传输、高抗干扰性、多设备组网、数据拓展性等优势，已成为中大型安防场景的首选设备，同时为智慧安防、智慧城市的建设提供了关键的感知支撑。

在选择产品时，需结合自身场景需求与未来发展规划，避免盲目追求低成本而选择不适用的常规款；对于中大型、复杂场景，创新款 RS485 输出产品虽初期投入较高，但长期来看能显著提升安防效能、降低维护成本，是更具性价比的选择。随着技术的不断升级，数字红外防盗传感器将在安防领域发挥更重要的作用，为社会安全防护体系构建更坚实的 “感知防线”。
