智慧档案馆库房八防环境监控系统技术方案框架

档案馆库房八防环境监控系统技术方案框架

添加图片注释，不超过 140 字（可选）

一、项目概述

（一）项目目标

构建 “监测 - 预警 - 联动 - 追溯” 全闭环八防环境监控体系，实现防火、防盗、防潮、防高温、防虫、防鼠、防光、防尘的实时管控，保障档案载体长期安全存储，符合国家行业标准要求。

（二）适用范围

本方案适用于 XX 档案馆（库房数量、总面积、档案类型：纸质 / 电子 / 实物等），覆盖所有档案存储区域、通道、机房及关键出入口。

（三）参考标准

1. 《档案馆建筑设计规范》（JGJ25-2010）

2. 《档案库房技术管理暂行规定》

3. 《纸质档案数字化技术规范》（DA/T31-2017）

4. 《安全防范工程技术标准》（GB50348-2018）

5. 《数据中心设计规范》（GB50174-2017）

二、系统总体设计

（一）设计原则

1. 合规优先：严格遵循档案管理及安防相关国家标准，核心参数不偏离阈值要求；

2. 稳定可靠：采用工业级设备与冗余设计，保障 7×24 小时不间断运行；

3. 联动高效：实现 “八防” 模块跨系统联动，预警 - 处置响应时间≤30 秒；

4. 安全保密：满足涉密档案管理要求，数据传输与存储全加密；

5. 可扩展：模块化架构，支持后期扩容与功能升级。

添加图片注释，不超过 140 字（可选）

（二）系统架构图

感知层（传感器/探测器）→ 传输层（有线+无线）→ 平台层（监控主机/软件）→ 应用层（管理终端/预警模块）→ 联动执行层（灭火/空调/门禁等设备）

（三）核心性能指标

1. 传感器精度：温度 ±0.3℃，湿度 ±2% RH，光照度 ±5lx，烟雾探测响应时间≤10 秒；

2. 数据传输：有线传输延迟≤50ms，无线传输覆盖率 100%（库房区域）；

3. 预警方式：声光报警 + 平台弹窗 + 短信 / APP 推送 + 电话通知（紧急级）；

4. 数据存储：本地服务器 + 云备份，保存周期≥3 年，支持历史数据导出；

5. 断电续航：核心设备 UPS 供电≥4 小时。

三、分系统详细设计

（一）防火监控子系统

1. 监控目标：明火、烟雾、异常高温；

2. 设备选型：光电感烟传感器（工业级）、红外温感传感器、气体灭火控制器；

3. 监测参数：烟雾浓度≥0.65dB/m（预警），明火温度≥58℃（紧急）；

4. 联动逻辑：

◦ 预警：声光报警 + 通知管理员；

◦ 紧急：切断非必要电源→启动气体灭火系统→锁闭无关通道→同步防盗报警。

（二）防盗监控子系统

1. 监控目标：非法入侵（门窗、通道、档案架区域）；

2. 设备选型：红外幕帘探测器（门窗）、微波雷达探测器（通道）、高清网络摄像头（关键区域）、门禁控制器；

3. 监测逻辑：非授权时段触发探测器→系统自动抓拍画面；

4. 联动逻辑：声光报警 + APP / 短信推送→门禁系统锁闭出口→摄像头录像留存。

（三）防潮 / 防高温监控子系统

1. 监控目标：库房温湿度超标；

2. 设备选型：工业级以太网温湿度传感器（POE 供电）、精密空调、除湿机、加湿器；

3. 监测参数：温度 14-24℃，湿度 45%-60% RH（超阈值触发联动）；

4. 联动逻辑：

◦ 高温高湿：启动空调 + 除湿机；

◦ 低温低湿：启动空调制热 + 加湿器；

◦ 异常波动：触发预警并记录数据曲线。

（四）防虫 / 防鼠监控子系统

1. 监控目标：书虱、霉菌等害虫活动，鼠类入侵；

2. 设备选型：红外害虫探测器、温湿度联动传感器（霉菌预警）、超声波驱鼠器、粘鼠板（辅助）；

3. 监测逻辑：害虫活动触发探测器→结合温湿度数据判断霉菌滋生风险；

4. 联动逻辑：启动超声波驱鼠器→推送预警（需人工介入消杀）。

（五）防光监控子系统

1. 监控目标：自然光照度、紫外线超标；

2. 设备选型：光照度 + 紫外线双传感器、自动遮光帘、防爆 LED 灯（无紫外线）；

3. 监测参数：光照度≤50lx，紫外线含量≤75μW/cm²；

4. 联动逻辑：光照 / 紫外线超标→自动关闭遮光帘→切断非必要照明电源。

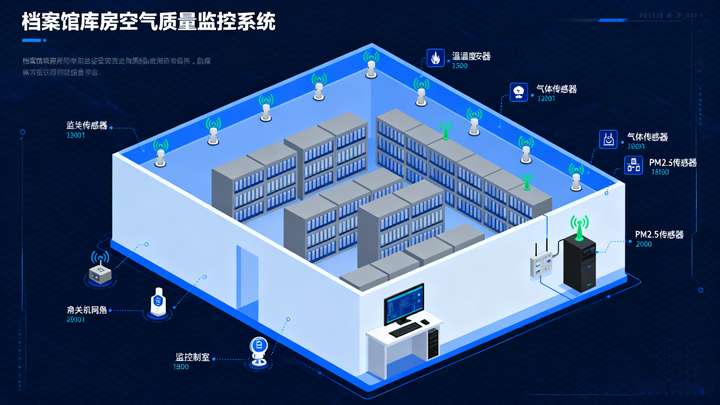

（六）防尘监控子系统

1. 监控目标：PM2.5/PM10 浓度超标；

2. 设备选型：粉尘传感器（工业级）、新风净化系统；

3. 监测参数：PM2.5≤35μg/m³，PM10≤50μg/m³；

4. 联动逻辑：粉尘超标→启动新风净化系统→循环通风至达标。

添加图片注释，不超过 140 字（可选）

四、传输与供电系统设计

（一）传输系统

1. 有线传输：采用以太网（CAT6 网线）+POE 交换机，覆盖固定传感器、摄像头，支持加密传输（HTTPS 协议）；

2. 无线传输：LoRa/WiFi 模块（适配不便布线区域），信号穿透性≥3 堵墙体，传输距离≤100 米；

3. 网络架构：本地局域网部署，禁止接入外网，配备防火墙防护。

（二）供电系统

1. 核心设备（监控主机、传感器、报警系统）：UPS 不间断电源（续航≥4 小时）；

2. 联动设备（空调、除湿机）：双路供电 + 备用电源切换；

3. 线路设计：采用阻燃线缆，沿墙角布线并加防护套管，避免裸露短路。

五、平台软件设计

（一）核心功能模块

1. 实时监控：可视化界面展示 “八防” 参数、设备状态，支持分区查看；

2. 分级预警：设置正常 / 预警 / 紧急三级阈值，支持预警规则自定义；

3. 数据管理：历史数据查询、趋势分析（折线图 / 柱状图）、异常数据标记；

4. 权限管理：管理员 / 操作员 / 查看员三级权限，操作日志留存≥1 年；

5. 联动控制：支持手动 / 自动切换，联动设备状态实时反馈；

6. 报表生成：自动生成日 / 周 / 月监控报表，支持导出 PDF/Excel。

添加图片注释，不超过 140 字（可选）

（二）数据安全设计

1. 存储加密：本地服务器（RAID5 阵列）+ 云备份（AES256 加密）；

2. 传输加密：采用 VPN/HTTPS 协议，防止数据泄露；

3. 防攻击：部署入侵检测系统（IDS），禁止外部端口映射。

六、施工与安装方案

（一）施工流程

现场勘查→方案细化→线缆铺设→设备安装→系统调试→人员培训→竣工验收。

（二）安装规范

1. 传感器安装：采用磁吸 / 卡扣式无损安装，避开档案密集区，高度距地面 1.5-2 米；

2. 摄像头安装：关键通道、门窗上方，角度覆盖无死角，远离强电磁干扰源；

3. 联动设备安装：空调 / 除湿机避开档案架出风口，遮光帘安装于窗户内侧，驱鼠器均匀分布（每 50㎡1 台）。

（三）施工注意事项

1. 不破坏库房墙体、防潮层、保温层；

2. 线缆标识清晰，便于后期维护；

3. 施工期间做好档案防护，避免灰尘污染。

七、测试与验收方案

（一）测试内容

1. 设备单机测试：传感器精度校准、探测器响应速度、联动设备启停；

2. 系统联调测试：跨模块联动逻辑、预警及时性、数据传输稳定性；

3. 极限环境测试：断电续航、高温高湿 / 低温低湿模拟、防干扰测试。

（二）验收标准

1. 所有监控参数符合国家行业标准；

2. 系统响应时间≤30 秒，预警无漏报 / 误报（误报率≤0.5%）；

3. 数据存储与备份功能正常，权限管理清晰；

4. 施工符合安装规范，无安全隐患。

八、运维与保障方案

（一）日常维护

1. 定期校准：温湿度 / 粉尘 / 光照传感器每年 1 次，其他传感器每 2 年 1 次；

2. 设备清洁：每月清洁传感器探头、摄像头镜头，每季度检查线缆接口；

3. 联动测试：每半年开展 1 次全系统联动演练（含应急预案）。

（二）应急预案

1. 火灾应急：系统自动灭火 + 人员疏散 + 档案转移预案；

2. 温湿度失控：手动启动备用设备 + 临时通风 / 除湿措施；

3. 系统故障：启用备用监控终端 + 技术人员 4 小时内响应维修。

（三）培训计划

1. 管理员培训：系统操作、参数设置、故障排查（1 天）；

2. 操作员培训：日常监控、预警处理、简单维护（半天）。

添加图片注释，不超过 140 字（可选）

九、扩展性设计

1. 模块扩展：支持新增有害气体监测（甲醛、VOC）、档案架振动监测等功能；

2. 区域扩容：新增库房可直接接入现有平台，无需更换核心设备；

3. 技术升级：预留 API 接口，支持后期对接档案馆智慧管理平台（如档案借阅、库存管理系统）。
