以太网温湿度变送器在配电柜中的应用方案

一、引言

配电柜作为电力系统中分配电能、控制和保护电气设备的重要装置，其内部环境的稳定性对设备的正常运行和使用寿命至关重要。温湿度是影响配电柜运行的关键环境因素，过高的温度或湿度可能导致电气元件老化、短路、绝缘性能下降等问题，严重时甚至引发故障，影响电力系统的可靠供电。

以太网温湿度变送器作为一种先进的环境监测设备，凭借其高精度测量、远程数据传输、易于集成等优势，为配电柜的温湿度监测与控制提供了有效的解决方案。本方案将详细介绍以太网温湿度变送器在配电柜中的应用，包括系统架构、设备选型、安装调试以及运行维护等方面，旨在帮助用户构建可靠、高效的配电柜温湿度监测系统。

二、以太网温湿度变送器工作原理

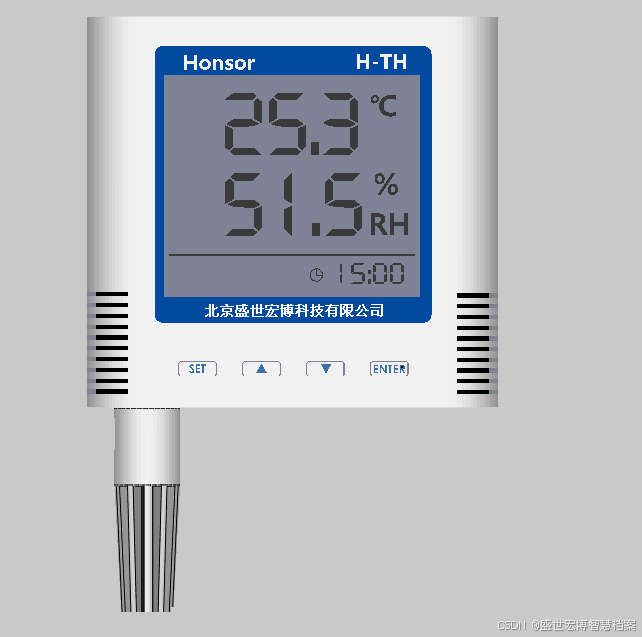

以太网温湿度变送器主要由温湿度传感器、信号处理单元、微控制器和以太网通信模块组成。其工作原理如下：

温湿度数据采集：温湿度传感器负责感知配电柜内的环境温度和湿度，并将其转换为相应的电信号。常见的温度传感器有热敏电阻、热电偶等，湿度传感器则包括电容式、电阻式等类型。这些传感器具有较高的灵敏度和精度，能够准确测量配电柜内的温湿度变化。
信号处理与转换：信号处理单元对传感器输出的电信号进行放大、滤波、模数转换等处理，将其转换为数字信号，以便微控制器进行处理。同时，信号处理单元还对数据进行校准和补偿，以提高测量精度。
数据处理与存储：微控制器对处理后的数字信号进行分析和处理，根据预设的算法计算出实际的温度和湿度值，并将这些数据存储在内部存储器中。微控制器还可以对数据进行打包、加密等处理，以确保数据在传输过程中的安全性和完整性。
以太网通信：以太网通信模块负责将微控制器处理后的数据通过以太网接口传输到上位机或监控系统。它遵循 TCP/IP 协议，能够实现高速、稳定的数据传输。用户可以通过网络浏览器或专门的监控软件访问变送器，实时获取配电柜内的温湿度数据，并进行远程配置和管理。

三、配电柜应用需求分析

温湿度监测范围与精度要求：不同类型的配电柜对温湿度的要求有所差异。一般来说，配电柜内的温度应保持在 - 5℃~40℃之间，湿度应控制在 20% RH~80% RH 范围内。为了确保电气设备的正常运行，温湿度变送器的测量精度应满足温度 ±0.5℃，湿度 ±3% RH 的要求。
数据传输与远程监控需求：配电柜通常分布在不同的区域，为了实现对多个配电柜的集中监控和管理，需要温湿度变送器能够将数据实时传输到监控中心。同时，用户希望能够通过手机、电脑等终端设备远程访问温湿度数据，以便及时了解配电柜的运行状况。
可靠性与稳定性要求：配电柜的运行环境较为复杂，可能存在电磁干扰、振动、灰尘等因素，这对温湿度变送器的可靠性和稳定性提出了较高的要求。变送器应具备良好的抗干扰能力，能够在恶劣的环境下长期稳定运行，确保数据的准确采集和传输。
安装与维护便利性要求：为了降低系统建设和维护成本，温湿度变送器应易于安装和维护。其安装方式应灵活多样，能够适应不同配电柜的结构和空间布局。同时，变送器应具备自我诊断和故障报警功能，方便用户及时发现和解决问题。

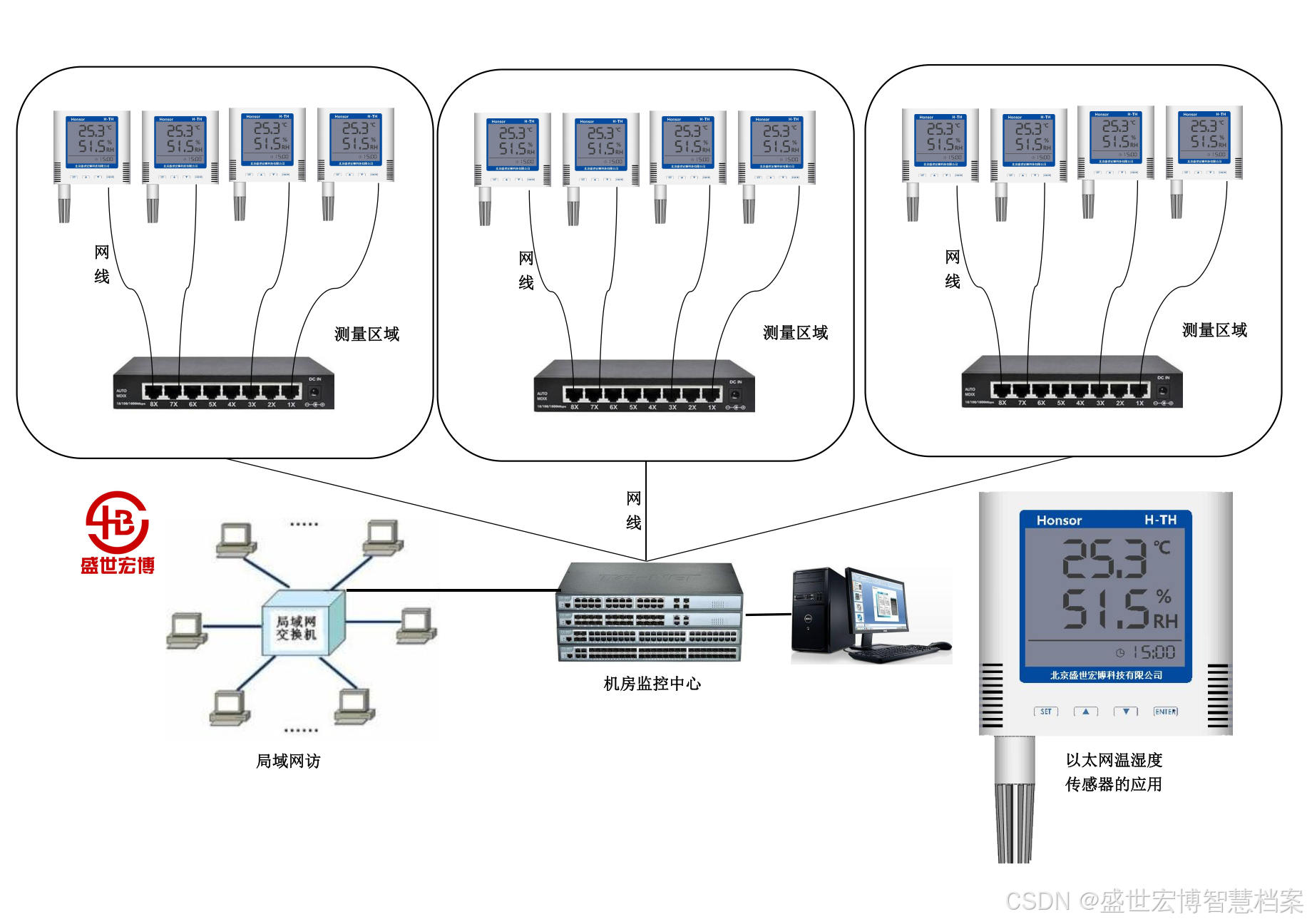

四、系统架构设计

硬件架构
- 温湿度变送器：根据配电柜的应用需求，选择合适型号的以太网温湿度变送器。变送器应具备高精度的温湿度传感器、稳定可靠的信号处理单元和以太网通信模块，支持 TCP/IP 协议，能够实现数据的快速传输。同时，变送器应具备防水、防尘、抗干扰等特性，以适应配电柜的恶劣环境。
- 网络设备：包括交换机、路由器等网络设备，用于构建以太网通信网络，实现温湿度变送器与上位机之间的数据传输。交换机应具备多个以太网端口，支持快速以太网或千兆以太网，能够满足系统对数据传输带宽的要求。路由器则用于实现不同网络之间的互联互通，方便用户通过互联网远程访问温湿度数据。
- 上位机：可以是监控计算机、服务器等设备，安装有专门的监控软件，用于接收、存储、显示和分析温湿度变送器上传的数据。上位机应具备较高的性能和稳定性，能够处理大量的温湿度数据，并提供友好的用户界面，方便用户进行操作和管理。

软件架构
- 数据采集软件：运行在温湿度变送器内部的微控制器上，负责采集配电柜内的温湿度数据，并将其按照一定的格式进行打包和发送。数据采集软件应具备高效的数据处理能力和稳定的通信功能，能够确保数据的及时准确传输。
- 监控软件：安装在上位机上，用于接收、存储、显示和分析温湿度变送器上传的数据。监控软件应具备实时数据监测、历史数据查询、数据报表生成、报警管理等功能，能够为用户提供全面的配电柜温湿度监测服务。同时，监控软件应具备良好的用户界面和操作便捷性，方便用户进行操作和管理。
- 数据库：用于存储温湿度变送器上传的历史数据，以便用户进行查询和分析。数据库应具备高效的数据存储和检索能力，能够支持大规模数据的存储和管理。常见的数据库有 MySQL、SQL Server 等。

五、设备选型

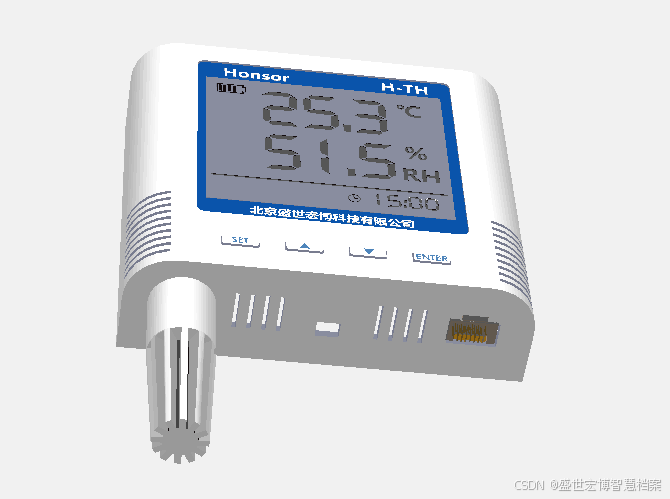

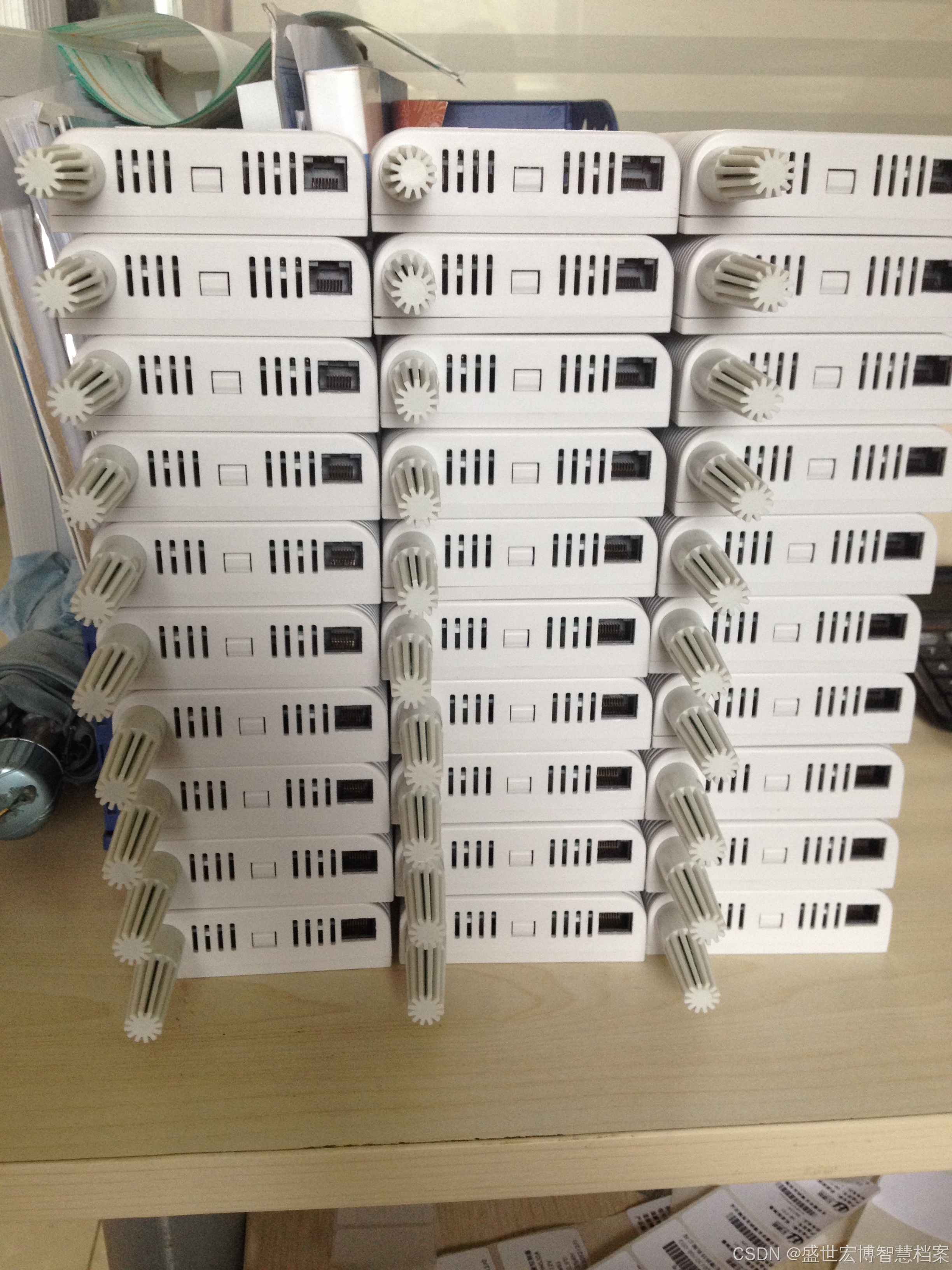

以太网温湿度变送器选型
- 测量精度：选择测量精度高的温湿度变送器，以满足配电柜对温湿度监测的精度要求。一般来说，温度测量精度应达到 ±0.5℃，湿度测量精度应达到 ±3% RH。
- 测量范围：根据配电柜内的实际温湿度范围，选择合适测量范围的变送器。一般情况下，温度测量范围应覆盖 - 5℃~40℃，湿度测量范围应覆盖 20% RH~80% RH。
- 通信接口：选择具备以太网接口的温湿度变送器，支持 TCP/IP 协议，能够方便地与网络设备连接，实现数据的远程传输。同时，变送器应支持多种通信模式，如 TCP Server、TCP Client、UDP 等，以满足不同用户的需求。
- 供电方式：考虑到配电柜内的供电情况，选择支持 POE 供电或 DC 供电的温湿度变送器。POE 供电方式可以通过以太网线缆同时为变送器提供数据传输和电源供应，简化了布线过程，降低了安装成本。
- 防护等级：由于配电柜内的环境较为复杂，可能存在灰尘、水汽等因素，因此应选择防护等级高的温湿度变送器，如 IP54、IP65 等，以确保变送器能够在恶劣的环境下正常工作。
- 品牌与质量：选择知名品牌、质量可靠的温湿度变送器，以保证产品的性能和稳定性。同时，应关注产品的售后服务，确保在使用过程中能够得到及时的技术支持和维护服务。

网络设备选型
- 交换机：根据系统中温湿度变送器的数量和分布情况，选择合适端口数量和性能的交换机。交换机应支持快速以太网或千兆以太网，具备较高的数据转发能力和稳定性。同时，交换机应具备 VLAN 划分、端口镜像、QoS 等功能，以满足系统对网络管理和数据传输质量的要求。
- 路由器：如果需要实现远程监控，应选择具备广域网接口的路由器，支持 PPPoE、DHCP 等协议，能够方便地连接到互联网。路由器应具备较高的性能和稳定性，能够处理大量的网络数据，并提供安全可靠的网络连接。

上位机选型
- 性能要求：根据系统中温湿度变送器的数量和数据处理量，选择性能足够的上位机。上位机应具备较高的 CPU 性能、内存容量和硬盘空间，能够快速处理和存储大量的温湿度数据。
- 操作系统：选择稳定可靠的操作系统，如 Windows Server、Linux 等。操作系统应具备良好的网络支持和数据处理能力，能够运行专门的监控软件。
- 显示设备：选择合适尺寸和分辨率的显示器，以便用户能够清晰地查看温湿度数据和监控界面。同时，显示器应具备良好的色彩还原度和对比度，提高用户的视觉体验。

六、安装与调试

温湿度变送器安装
- 安装位置选择：温湿度变送器应安装在配电柜内能够准确反映内部环境温湿度的位置，避免安装在靠近热源、通风口或电气元件等位置，以免影响测量精度。一般来说，变送器应安装在配电柜的中部或下部，距离柜门和顶部有一定的距离。
- 安装方式：根据温湿度变送器的外形和结构，选择合适的安装方式。常见的安装方式有壁挂式、导轨式等。壁挂式安装适用于空间较大的配电柜，导轨式安装则适用于空间有限的配电柜，安装方便快捷。

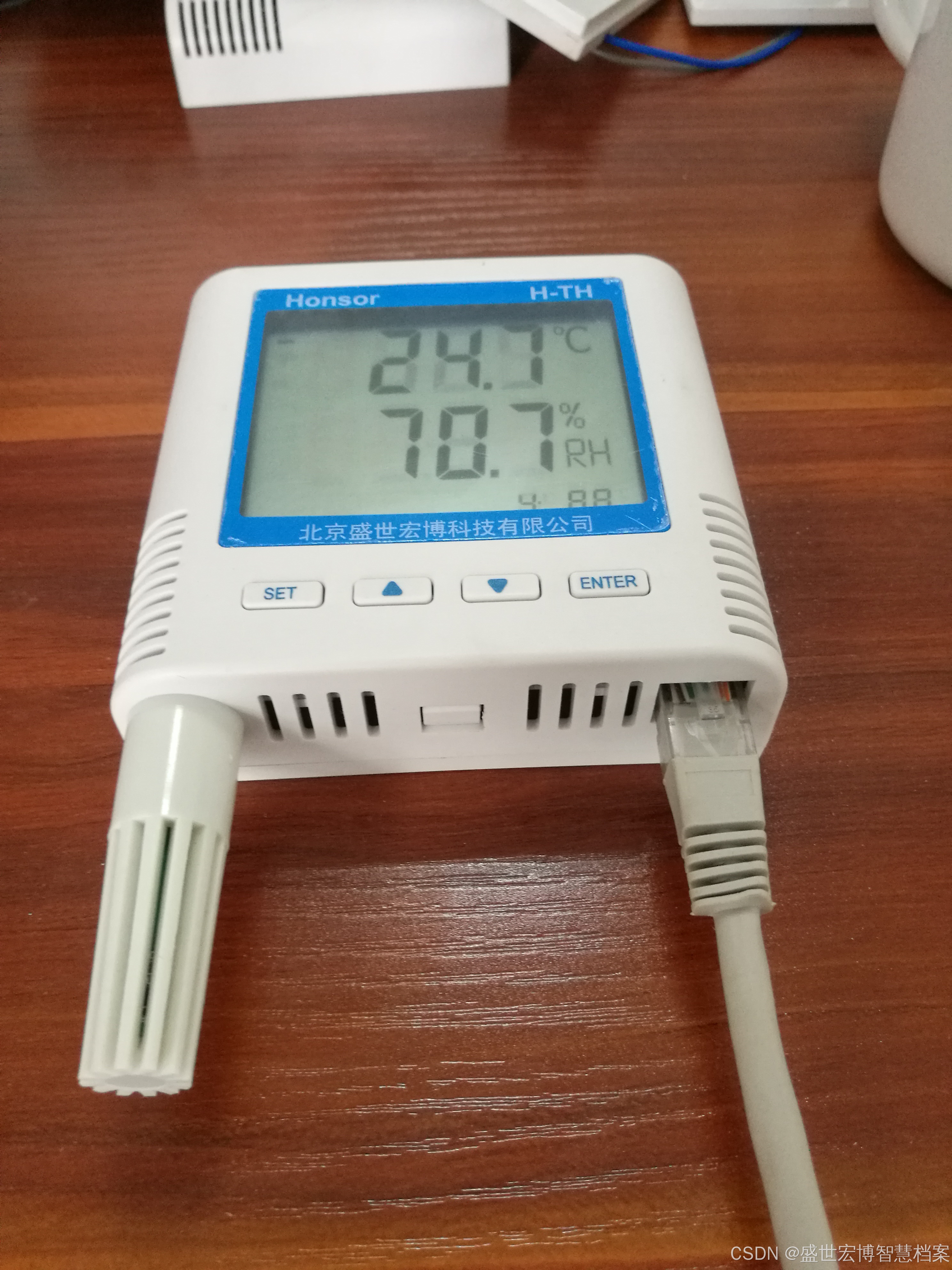

- 接线：按照温湿度变送器的接线图，正确连接电源线、以太网网线和传感器探头线。接线应牢固可靠，避免出现松动、短路等问题。同时，应注意电源线的正负极性，确保变送器正常供电。

网络设备安装与配置
- 交换机安装：将交换机安装在合适的位置，确保通风良好、便于维护。使用以太网线缆将温湿度变送器与交换机的端口连接起来，确保连接牢固。
- 交换机配置：通过串口或以太网接口连接到交换机的管理端口，使用专门的配置软件对交换机进行配置。配置内容包括 IP 地址、子网掩码、VLAN 划分、端口速率等。确保交换机的配置与温湿度变送器和上位机的网络设置相匹配。
- 路由器安装与配置：如果需要实现远程监控，将路由器安装在合适的位置，连接到互联网。使用专门的配置软件对路由器进行配置，设置广域网连接参数、LAN 口 IP 地址、DHCP 服务器等。同时，应设置路由器的端口映射，将上位机的监控软件端口映射到公网 IP 地址，以便远程访问。

上位机软件安装与配置
- 监控软件安装：将监控软件的安装程序复制到上位机上，运行安装程序，按照提示进行安装。安装过程中，应选择合适的安装路径和组件，确保软件安装成功。
- 监控软件配置：运行监控软件，进行系统配置。配置内容包括温湿度变送器的 IP 地址、端口号、通信协议、数据采集周期等。同时，应设置报警参数，如温度上限、温度下限、湿度上限、湿度下限等，以便在温湿度超出正常范围时及时发出报警信号。
- 数据库配置：如果监控软件需要使用数据库存储历史数据，应进行数据库配置。配置内容包括数据库类型、服务器地址、数据库名称、用户名和密码等。确保监控软件能够正确连接到数据库，并进行数据的存储和查询。

系统调试
- 硬件调试：检查温湿度变送器、网络设备和上位机的硬件连接是否正确，电源是否正常供电。使用网络测试工具检查网络连接是否正常，确保温湿度变送器能够与上位机进行通信。
- 软件调试：运行监控软件，检查是否能够正常接收温湿度变送器上传的数据。查看数据的准确性和实时性，如有异常，应检查软件配置和通信参数是否正确。同时，进行报警测试，检查报警功能是否正常。
- 系统优化：根据系统调试的结果，对系统进行优化。调整数据采集周期、报警参数等，以满足实际应用的需求。同时，对网络设备进行优化，提高网络传输性能和稳定性。

七、运行维护

日常监测与巡检
- 数据监测：通过监控软件实时监测配电柜内的温湿度数据，观察数据的变化趋势，及时发现异常情况。定期查看历史数据报表，分析温湿度的变化规律，为设备维护提供依据。
- 设备巡检：定期对温湿度变送器、网络设备和上位机进行巡检，检查设备的运行状态、硬件连接是否松动、外观是否有损坏等。发现问题应及时处理，确保设备正常运行。

故障诊断与处理
- 故障排查：当系统出现故障时，应首先检查硬件连接是否正常，如电源线、网线是否松动，传感器探头是否损坏等。然后检查软件配置是否正确，如通信参数、报警参数是否设置错误。如果硬件和软件都没有问题，可能是设备本身出现故障，应联系设备供应商进行维修。
- 故障处理：对于常见的故障，如网络连接中断、数据传输错误等，应及时进行处理。可以通过重新插拔网线、重启设备、检查网络设置等方法解决问题。对于较为严重的故障，如设备损坏、软件故障等，应及时更换设备或重新安装软件，确保系统尽快恢复正常运行。

设备维护与保养
- 清洁维护：定期对温湿度变送器、网络设备和上位机进行清洁，去除表面的灰尘和污垢，保持设备的散热良好。清洁时应注意使用干净的软布，避免使用含有腐蚀性的清洁剂。
- 校准维护：温湿度变送器的测量精度会随着使用时间的增加而逐渐降低，因此需要定期进行校准。一般来说，建议每年对温湿度变送器进行一次校准，以确保测量数据的准确性。校准工作可以由专业的计量机构或设备供应商进行。
- 软件更新：随着技术的不断发展和应用需求的变化，监控软件可能会存在一些漏洞或功能不足的问题。因此，应定期关注软件供应商发布的软件更新信息，及时下载并安装最新版本的软件，以提高系统的性能和稳定性。

八、总结

通过在配电柜中应用以太网温湿度变送器，构建完善的温湿度监测系统，能够实现对配电柜内环境温湿度的实时、准确监测与控制，有效提高配电柜的运行可靠性和稳定性，保障电力系统的安全稳定供电。在系统设计和实施过程中，应充分考虑配电柜的应用需求，合理选择设备，精心进行安装调试，并做好运行维护工作，确保系统能够长期稳定运行，为电力系统的可靠运行提供有力支持。
