测量学（四）测量点制图转CAD格式之注记转换

1.数据

采用点图层数据作为测试数据。

2.使用工具

Convertion Tools-->To Cad -->Export To CAD

3.转换

转换步骤：

（1）在catalog中创建一个地理数据库，将矢量图层数据另存到gdb数据库中;

  (2)使用目标字段属性值的label标签，转换为注记文件，并存入数据库中；

（3）选中矢量图形数据和注记文件一起转换为CAD格式文件；

3.1 矢量数据存到gdb中

使用工具

3.2 转换注记

先显示label标签

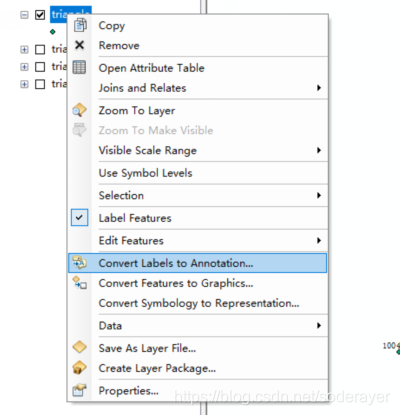

转换label为注记

显示如下：

数据库中也有了注记：

3.3 转换CAD

转换结果cad2017打开显示如下：颜色可以再后续更改
