手动验证步骤

1、生成RSA密钥对 2、构建镜像，

1.1 生成密钥

私钥： openssl genpkey -algorithm RSA -pkeyopt rsa_keygen_bits:2048 -out rsa_private_2048.pem

公钥： openssl rsa -in rsa_private_2048.pem -pubout -out public.pem

1.2 从构建系统生成镜像

dd if=/dev/zero of=A_1_6_gos0-fs_targetfs.img bs=1024M count=20

sudo mkfs.ext4 -b 4096 A_1_6_gos0-fs_targetfs.img

2、服务器打包环节：3、生成加密A_1_6_gos0-fs_targetfs.img 4、生成根哈希，（私钥）

2.1 制作nv包，获得 A_1_6_gos0-fs_targetfs.img

2.1.1 准备好nv的打包工具包

dupkg.tar.gz

2.1.2 获取docker镜像

iregistry.baidu-int.com/apollo-os/jidu-package:v1.2

2.1.3 将dupkg工具挂载到docker镜像

docker run -it --privileged=true --net=host -v /root/ota/dupkg/:/home iregistry.baidu-int.com/apollo-os/jidu-package:v1.2

2.1.4 获取底软 driveos的产出

wget -O output.tar.gz --no-check-certificate --header "IREPO-TOKEN:c875370d-e42e-4a71-a10d-5543890f3e46" "https://irepo.baidu-int.com/rest/prod/v3/baidu/acu/sanxian_gos_linux/releases/1.2.4.20/files"

2.1.5 挂载完成后，运行dupkg gen 打包命令

python3 /home/dupkg/dupkg.py gen --template dupkg_dual_tegra_template --in TEGRA_A_SRC=/home/output/orin_baidu_sanxian/pdk_6.0.4.0/baidu-acu-s0-ap_signed/642-63663-0001-001_TS2/flash-images TEGRA_B_SRC=/home/output/orin_baidu_sanxian/pdk_6.0.4.0/baidu-acu-s1-ap_signed/642-63663-0001-001_TS2/flash-images TII_META_VER=metav2 CONTAINER1=guest-linux CONTAINER2=qnx-update ERASE_PADDING_FLAG=0 VALIDATE_OPTION=True SHA_ALG=sha512 TARGET_OS=linux --out /home/out_new1

运行成功后将一个out_new1的文件夹

2.2 进入nv产出包 out_new1 在tii-a 和tii-b 生成加密 A_1_6_gos0-fs_targetfs.img

2.2.1 准备 1GBhash.img 追加到A_1_6_gos0-fs_targetfs.img 尾部用于存放hashtree

dd if=/dev/zero of=hash.img bs=1024M count=1 cat hash.img >> A_1_6_gos0-fs_targetfs.img

2.2.2 sudo veritysetup format A_1_6_gos0-fs_targetfs.img A_1_6_gos0-fs_targetfs.img --data-blocks 5767168 --hash-offset 23622320128 （生成文件data+hash）

同时命令会输出如下信息：

[sudo] password for shaomingjin:VERITY header information for test_loop_hash_daviceUUID: 2e074a75-1230-4051-8702-db8c7b4c58b2Hash type: 1Data blocks: 563200Data block size: 4096Hash block size: 4096Hash algorithm: sha256Salt: 2e86e1f9d278540bbf17f28cff1e32310a63f32b0b0ec566bc6511e726fe03c4Root hash: f64407bcd7ac20d554bf9b145244a623fdf571f9bf972e5c38f1bc5d44196b29

2.3生成签名根哈希

Root hash : f64407bcd7ac20d554bf9b145244a623fdf571f9bf972e5c38f1bc5d44196b29

cat format_data.txt | grep Root | awk '{print $3}' >roothash.txt

openssl rsautl -sign -inkey rsa_private_2048.pem -in roothash.txt -hexdump

openssl rsautl -sign -inkey rsa_private_2048.pem -in roothash.txt -out sig.dat

2.4 将签名导入到镜像文件

cat sig.dat >> A_1_6_gos0-fs_targetfs.img

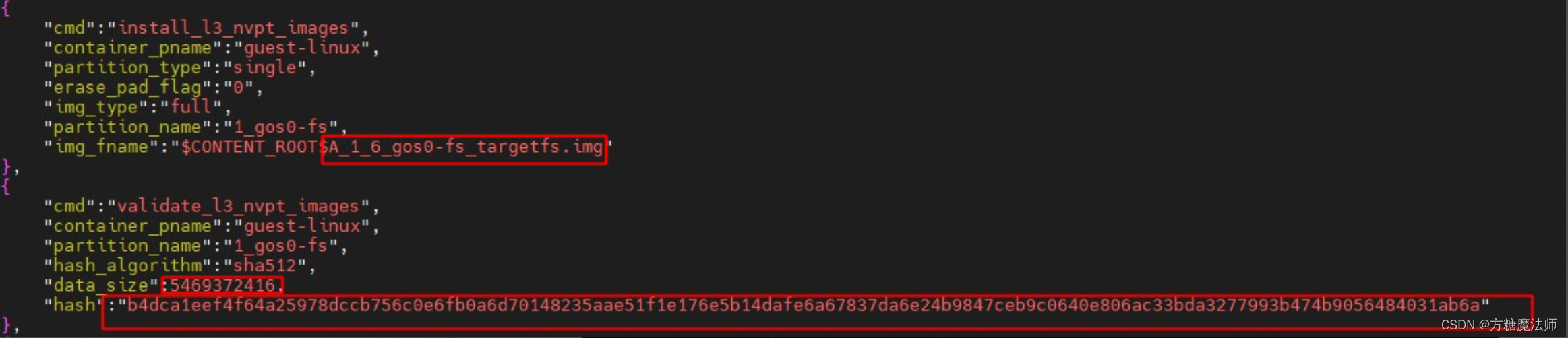

2.5 由于更改了A_1_6_gos0-fs_targetfs.img大小，需要同步更新 metadata.json 里的 hash 以及 data_size 大小

2.6 将制作好的nv包压缩，拷贝到集度板卡上，做部署

3、设备上使用： 5、验证签名 6、创建加密对象 7、挂载（公钥）

3.1 更改initramfs 配置

①打包增加文件

增加openssl相关、veitysetup相关的 bin+so

② 更改init.sh 文件，加入验证签名、创建加密对象、挂载

3.2、验证签名

3.2.1 由于在2.4步骤，已经将sig.dat追加到 A_1_6_gos0-fs_targetfs.img尾部 {23GB + 256B,22G 是ext4的分区没有变化，后面的1G里面 hash tree，256Bsig.dat}

此时我们在 /dev/vblkdev0p1 取出 sig.dat

sudo dd if=$root_img of=sig1.dat bs=256 count=1 skip=96468992

3.2.2 验证签名

openssl rsautl -verify -inkey public.pem --pubin -in sig.dat

如果签名正确将从签名的roothash文件返回roothash

结果 = f64407bcd7ac20d554bf9b145244a623fdf571f9bf972e5c38f1bc5d44196b29

3.3、创建加密对象

sudo veritysetup open $root_img fangtroot $root_img --data-blocks 4980736 --hash-offset 20401094656 9dc233ac7d79b41c0c462927d07ead1f35b55e2ab15251c55150df6052bf01e1

删除： sudo dmsetup remove

sudo dmsetup info

3.4、挂载

sudo mount /dev/mapper/fangtroot /mnt/abc

3.5执行部署命令：content_server /opt/data/mj/out_new1 & sample_driveupdate -p /gos-a/content/files

切A分区命令：

common_if_testapp -set_default_bootchain x1 A

common_if_testapp -set_default_bootchain x2 A

切B分区命令：

common_if_testapp -set_default_bootchain x1 B

common_if_testapp -set_default_bootchain x2 B
