PCIe中SR-IOV技术

一、背景

  SR-IOV（Single Root I/O Virtualization）是由PCI-SIG组织定义的PCIe规范的扩展规范《Single Root I/O Virtualization and Sharing Specification》，目的是通过提供一种标准规范，为VM（虚拟机）提供独立的内存空间、中断、DMA 数据流，当前最新版本为1.1。

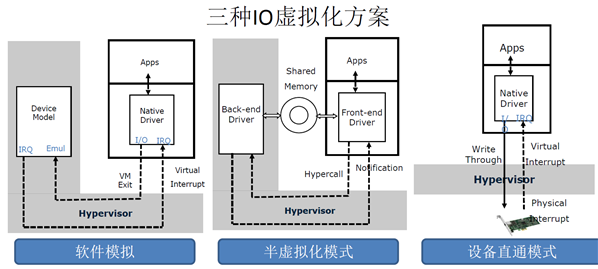

  IO虚拟化有软件模拟、基于virtio的半虚拟化和设备直通三种方式，见图1.1，其中设备直通实现了数据面加速，允许物理 PCIe设备可以直接访问虚拟机的GuestOS中运行相应驱动分配的物理地址（GPA）。

图1.1

  SR-IOV的出现，支持了单个物理PCIe设备虚拟出多个虚拟PCIe设备，然后将虚拟PCIe设备直通到各虚拟机，以实现单个物理PCIe设备支撑多虚拟机的应用场景，如图1.2。
