这篇博客介绍了在嵌入式开发中如何使用UART接口的ESP8266 WiFi模块，并选择了MQTT协议进行通信。在RTOS环境下，讨论了按键消抖的软件实现，提到了利用RTOS的软件定时器进行消抖。此外，还涉及到了环形缓冲区在数据保存中的应用。项目结构以设备层为核心，提供了对外设的统一控制接口，简化了应用层的设备操作。流程图展示了主板与服务器间的通信、LED控制、按键信息上传及调试信息输出的系统流程。
一、需求分析
需求开发就是对开发前期的管理，与客户的沟通过程，可以分为4个阶段：需求获取、需求分析、编写需求和需求验证。

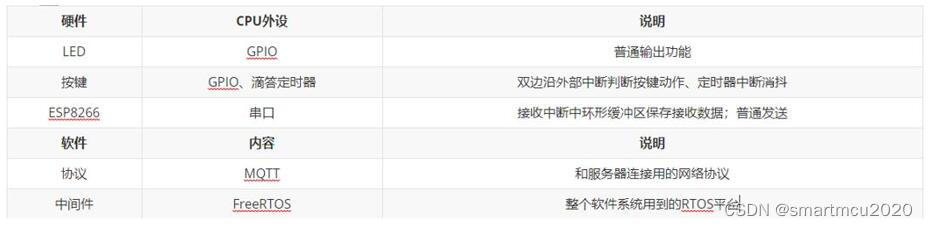

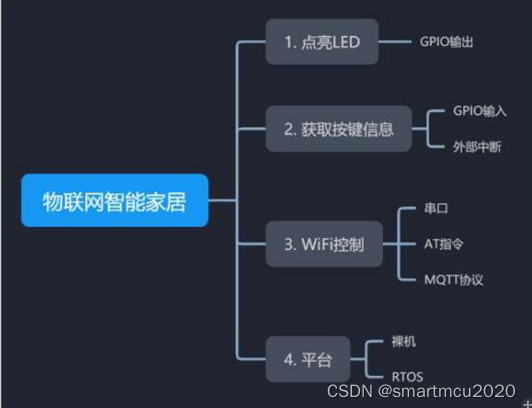

按键和LED就不多说了，相信大家都非常熟悉了，而网络通信受限于mini开发板的接口，我们选择了一个UART接口的WiFi模块ESP8266，使用的协议选择了MQTT。而开发模式我们有两个选择：裸机模式和RTOS模式。

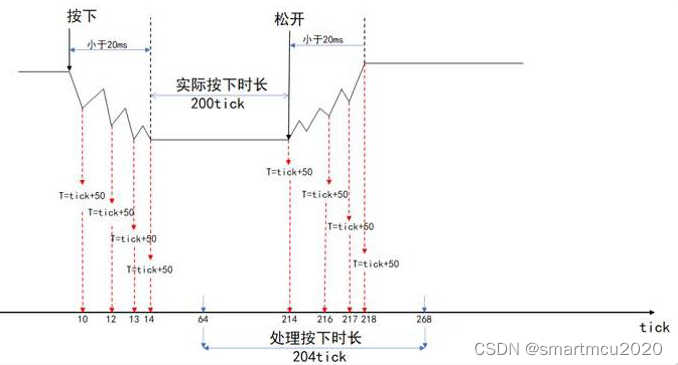

1.按键使用定时器消抖的方式：
一般 硬件上已经使用了RC电路进行了滤波消抖，但是还是需要软件上的对于按键的抖动的消除方式。如果是RTOS模式的话，我们还可以将按键的消抖交给RTOS的软件定时器来做，可以选择的方案很多，根据自己的应用场景、处理器资源、任务处理效率等多方面考虑，灵活选择处理。
2. 对于WiFi模块我们还提及到了一个环形缓冲区的数据保存方法，对于环形缓冲区的基本概念及其C代码实现，在后面会讲到
3.小结：
二 流程图

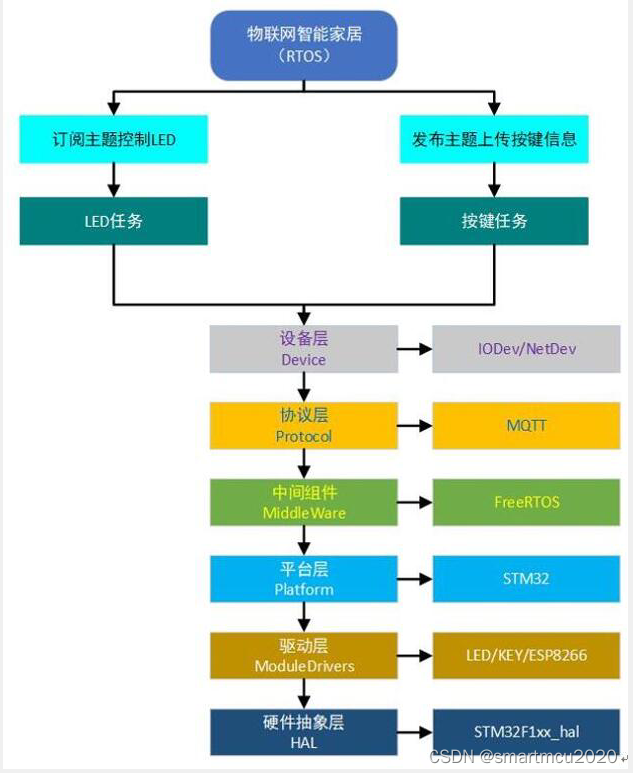

而且在工作中，如果要做一个软件设计的说明书或者报告，那么画一个系统的程序流程图应该都少不了。①主板和服务器网络通信；② 通过服务器数据控制LED；③将按键信息上传给服务器；调试信息的输出，也就是第四个任务：④ 调试信息输出

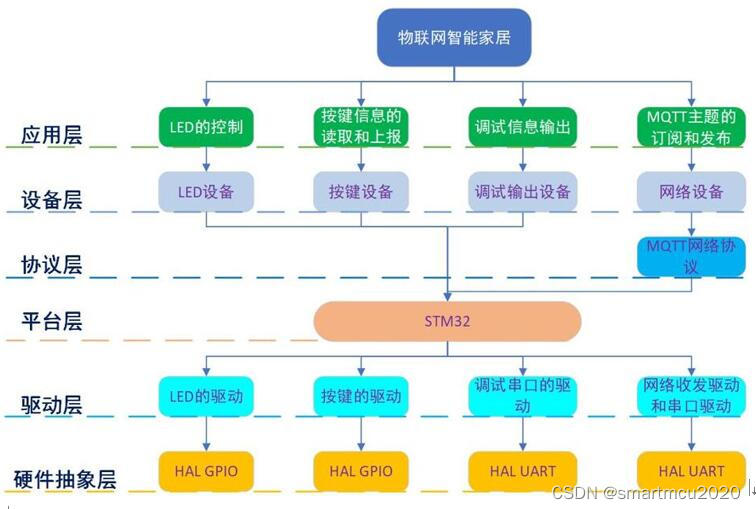

又根据这几个任务控制的设备、使用到的协议、硬件平台以及底层驱动，将项目的系统分成了这样一个层次：
设备层是将可能用到的外设都统一封装到一起提供控制接口，通过设备号、设备名称等来判断需要控制具体的哪个外设，因为这次的应用层可能用到的是deviceA的led0，而另一个应用用到的是led1，那么不同应用只需要调用同一个设备层的api就能控制各自需求的设备，而不是让应用层去做区分，应用层只管传参数就行
