Kafka源码分析(十四)——Broker:网络层——Acceptor线程

Network Layer(网络层) 是Kafka Broker处理所有请求的入口。Kafka基于Java NIO实现了一套 Reactor线程模型 ,其核心流程就是与客户端建立连接,然后对请求进行解析,封装成Request对象传递给API层,同时接受API层的处理结果,封装后响应给客户端。

本章,我将先对网络层的整体架构进行分析,然后对其中的一个核心组件—— Acceptor线程 进行讲解。

一、整体架构

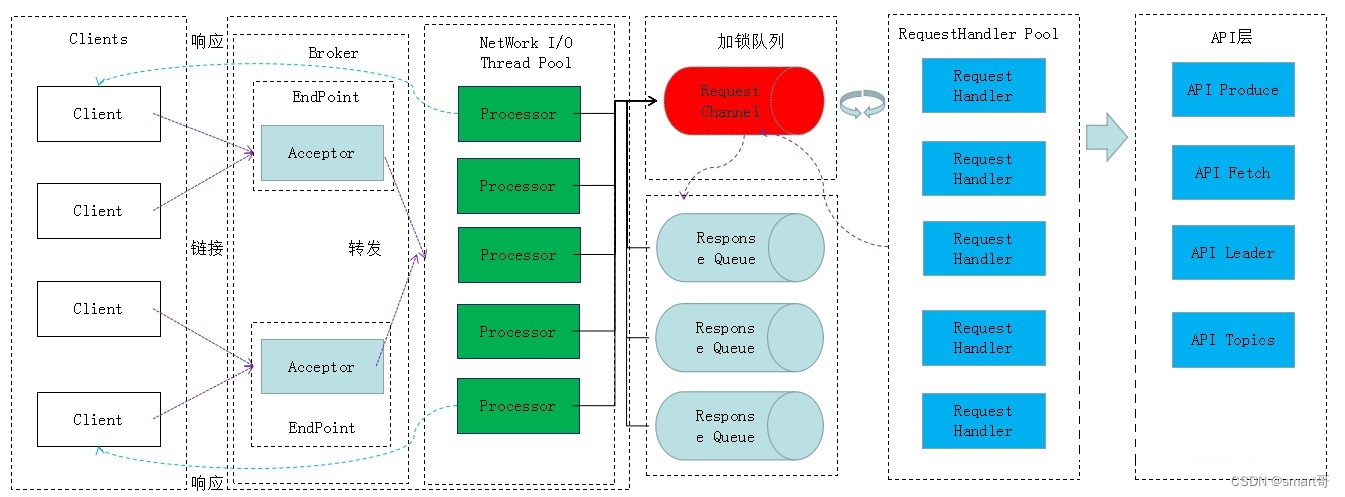

我们来看下网络层的整体架构:

整个网路层,包含的核心组件和功能说明如下:

    SocketServer                    # 网络层的整体封装类
       |-- Acceptor                 # Acceptor线程,负责监听并建立与客户端的连接
       |-- Processor                # Processor线程,负责监听读写事件,并解析请求/响应
    Selector                        # 对Java NIO中的Selector进行了封装
    KafkaChannel                    # 对Java NIO中的SocketChannel进行了封装
    TransportLayer                  # 对KafkaChannel屏蔽底层的字节读写
    RequestChannel                  # 请求队列,是与API层进行通信交互的通道
      |-- Request                   # 传递给API层的请求Request对象
      |-- Response                  # 接受API层返回的Response对象

1.1 处理流程

我先根据上图,讲解下网络层处理请求的大概流程,便于大家有个印象,后续再对每个组件的源码进行分析:

  1. 首先,每个Broker启动后,会根据server.properties中的参数配置创建三类核心线程:

    Acceptor线程: 通过listeners配置,每一组IP/端口都会创建一个Endpoint对象和Acceptor线程,并建立映射,EndPoint是对端口IP的抽象;

    Processor线程: 通过num.network.threads配置,默认3个,即一个Acceptor线程对应3个Processor线程;

    RequestHandler线程: 通过num.io.threads配置,默认8个,被封装在一个 KafkaRequestHandlerPool线程池 中。

  2. Acceptor线程启动后,默认监听Broker的本机地址和9092端口,底层基于Java NIO监听Socket的连接事件OP_ACCEPT

  3. 接着,当客户端请求建立连接时,Acceptor会监听到该事件,然后完成连接的建立,并把建立好连接的SocketChannel通过Round Robin轮询的方式分配给各个Processor线程;

  4. 每个Processor线程会把接受到的SocketChannel,缓存到自己内部的一个队列(ConcurrentLinkedQueue)中;

  5. 当SocketChannel监听读事件OP_READ发生时,每个Processor会通过底层的NIO组件读取请求字节,封装成Request对象,扔到一个名为 RequestChannel 的组件中;

  6. RequestChannel内部有一个缓存Request请求的全局队列(ArrayBlockingQueue),默认最多可以缓存500个请求,可通过参数queued.max
