本文介绍了如何使用Arduino通过电位器来控制LED灯的亮度。电位器作为可调电阻，改变2号脚位置来调整分压。利用analogRead()读取0到1024的模拟输入值，并通过map()函数映射到0到255的占空比范围，最后用analogWrite()改变LED的亮度。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

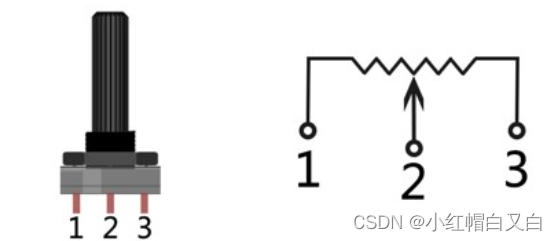

电位器是一个可调的电阻,通过旋转旋钮改变2号脚位置，从而改变2号脚到两端的阻值。实验中将1脚和3脚分别接到开发板的5V的GND，再通过模拟输入引脚A0来读取电位器2号脚分得的电压，其范围在0V和5V之间。

/*
   AnalogRead

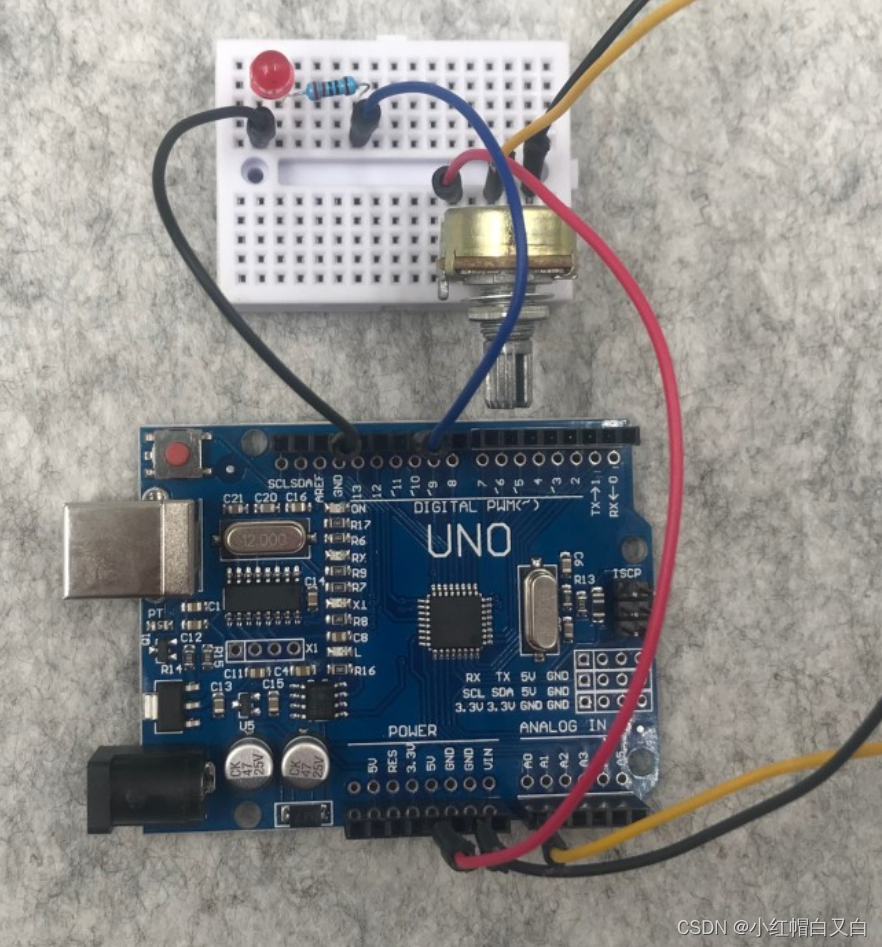

   通过电位器改变LED灯亮度
*/

int ledPin = 10;

int readValue = 0; //保存读到的模拟值
int ledValue = 0;  //保存LED灯占空比

void setup()
{
  pinMode(ledPin, OUTPUT);     //数字口要选择带~号的具有pwm功能的输出口
}

void loop()
{
  readValue = analogRead(A0);     //读取A0模拟口的数值（0-5V 对应 0-1204取值）
  ledValue = map(readValue, 0, 1024, 0, 255); //将0到1024之间的数据映射成0到255之间的数据
  analogWrite(ledPin, ledValue);   //PWM最大取值255
}

程序中通过analogRead()函数来读取模拟输入值，这个输入值的范围是
