IDF项目添加LVGL组件

IDF项目添加LVGL组件

---

目录

1 创建基础工程
2 工程中导入lvgl组件
  2.1 在组件中心中查找目标组件
  2.2 在工程中添加lvgl 组件
3 配置项目

---

1 创建基础工程

    环境的搭建，可以参考博文：

在Ubuntu2004中搭建基于ESP-IDF v5.1的ESP32-S3开发环境

    可以通过以下命令，在你的工作空间中创建一个基础工程：

idf.py create-project lvgl_test_prj
cd lvgl_test_prj
idf.py set-target esp32s3
idf.py menuconfig
idf.py build

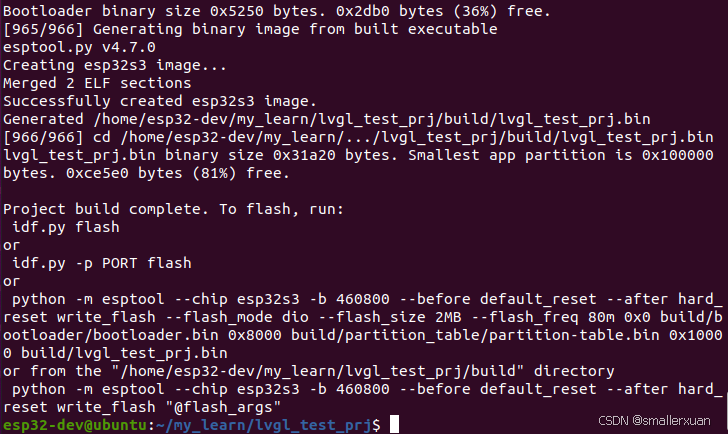

    在menuconfig配置界面先不做任何多余的设置，直接保存、退出即可。然后直接执行build命令，测试是否能正常构建。编译正常没有报错的话，会提示烧录：

---

2 工程中导入lvgl组件

    ESP IDF支持组件管理，有组件中心，要在工程中导入目标组件，同常是在组件中心查找目标组件，然后执行相关命令进行导入。

2.1 在组件中心中查找目标组件

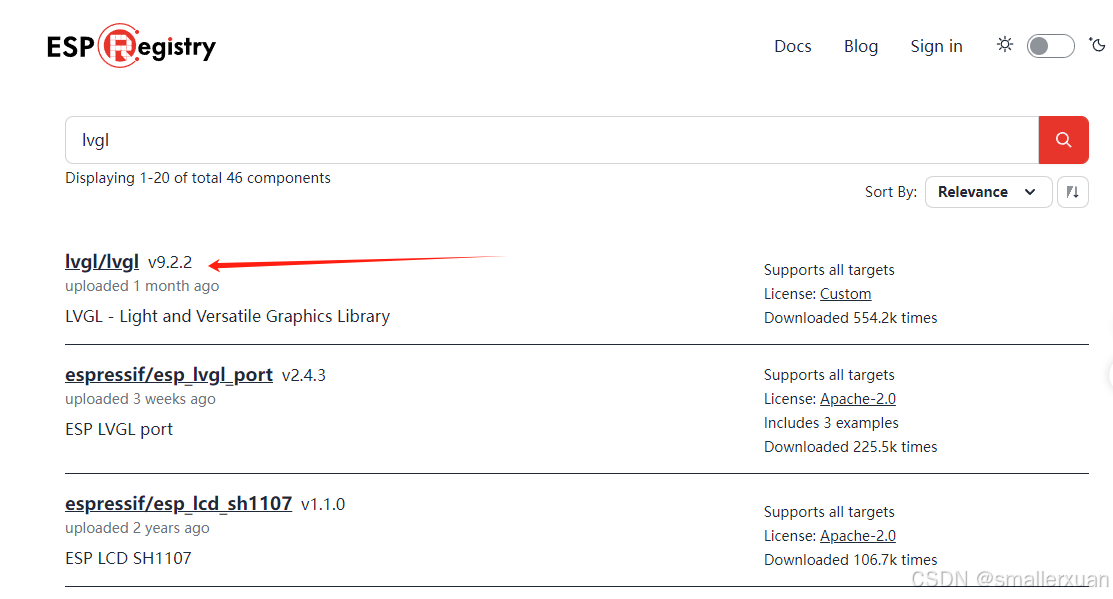

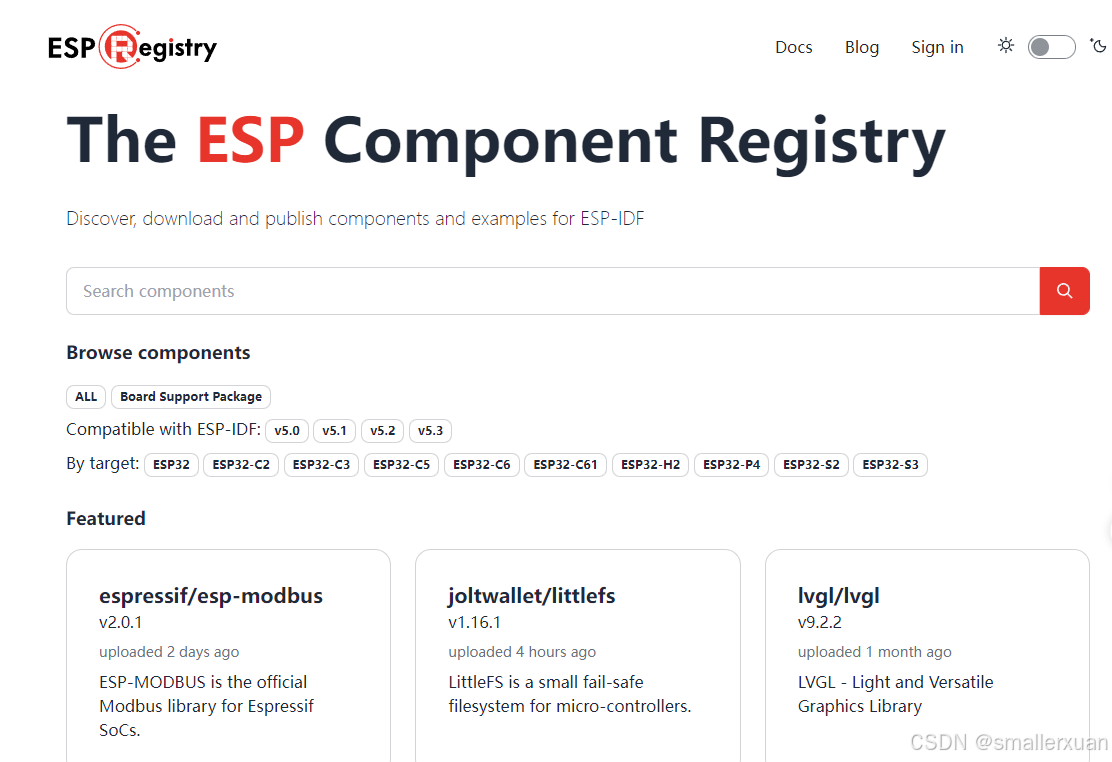

    查找组件，直接在组件中心的搜索栏搜索即可。

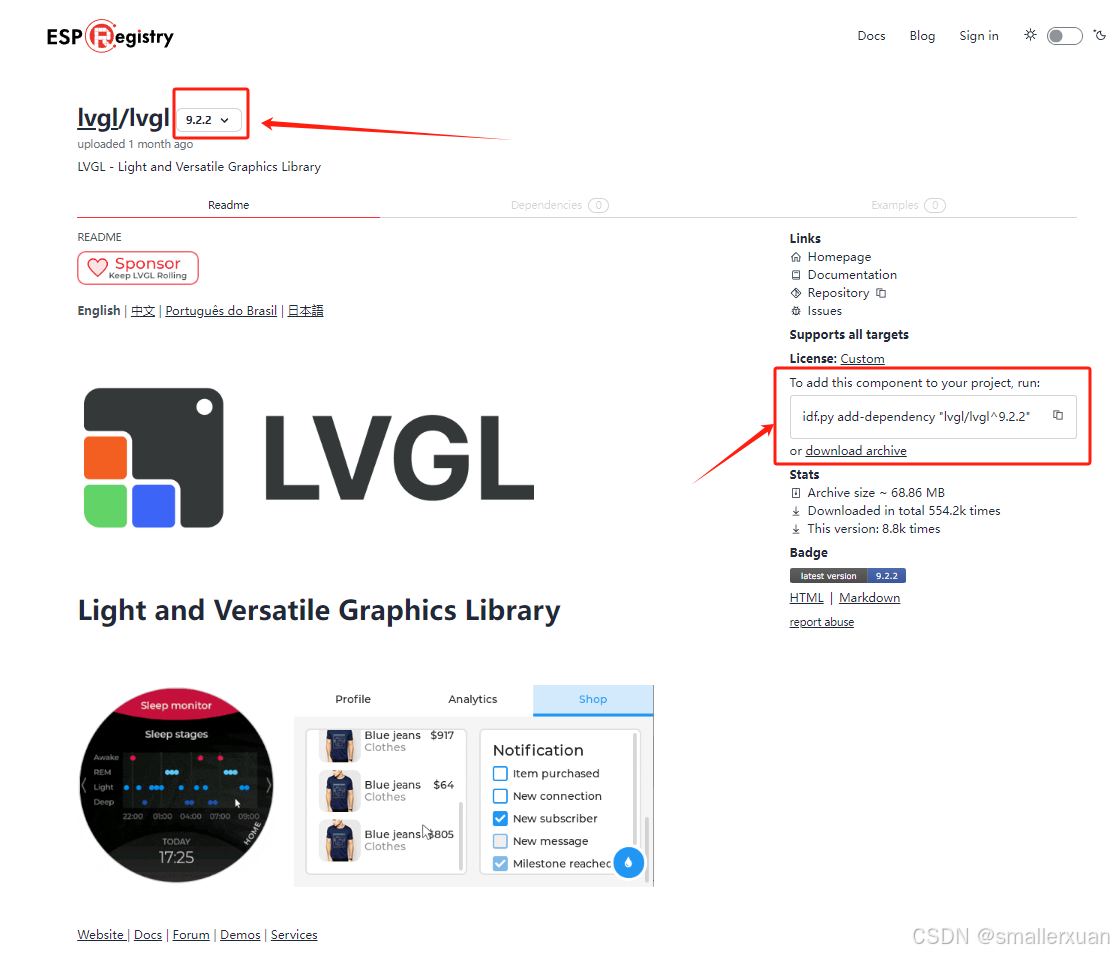

    查找到对应的组件，选择一个目标版本，复制相关导入指令（也可以选择下载方式）。

2.2 在工程中添加lvgl 组件

    将对应的指令复制好（这里选择了一个8.4.0版本的），然后执行：

idf.py add-dependency "lvgl/lvgl^8.4.0"

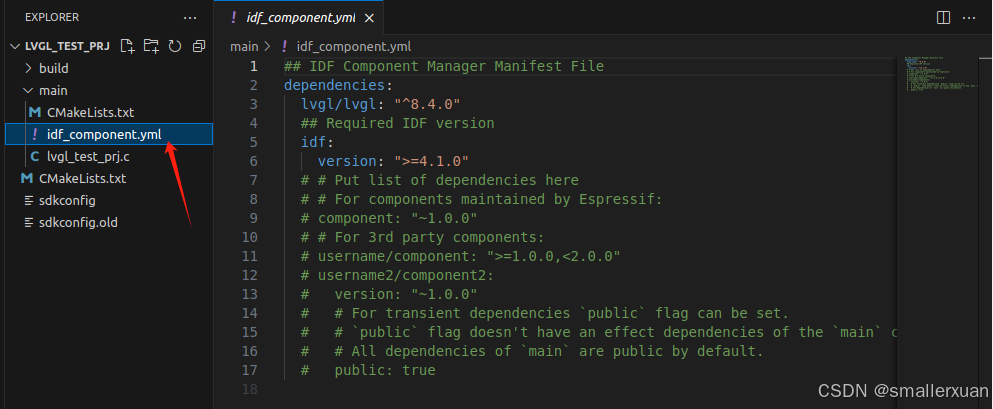

    导入指令执行完后，会在工程目录中多出一个 idf_component.yml 文件，此时lvgl组件源码还没有下载到本地。

    这时候可以执行一下clean命令，然后再设置一下芯片平台，正常的话这时候就会将组件下载到本地了。此时可以在工程目录下看到多出一个 managed_components 目录，lvgl组件源码就存放在managed_components/lvgl__lvgl/ 中。

---

3 配置项目

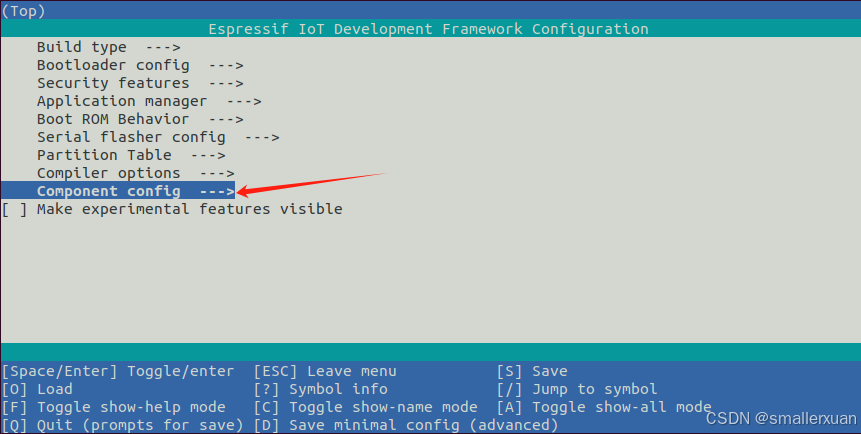

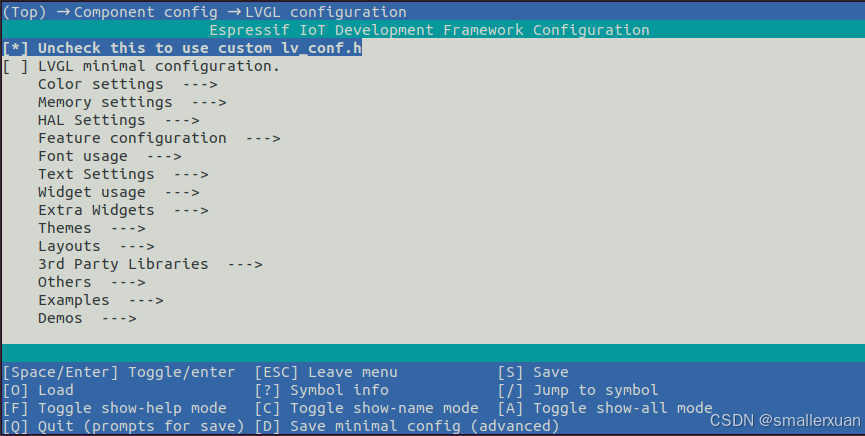

    经过上述步骤，我们已经向基础工程中添加了lvgl组件，但此时，还需要进行工程配置，使得相关配置与目标硬件环境（PCBA）相匹配。     输入menuconfig进入图形化配置界面，选择Component config->LVGL configuration 进入lvgl配置界面。

    根据板级（PCBA）完成组件的相关配置，就可以正常使用LVGL组件了（当然这里还有一个前提，就是显示屏、触控屏之类的外设的驱动你也已经完成了）。
