keepalived安装配置

**
有关keepalived安装和配置相关博文很多，我找了两篇介绍的都特别详细，只是版本不一样，原文地址如下：
https://blog.youkuaiyun.com/xyang81/article/details/52554398
https://my.oschina.net/u/2347651/blog/3011012

一、简介
Keepalived是一个免费开源的，用C编写的类似于layer3, 4 & 7交换机制软件，具备我们平时说的第3层、第4层和第7层交换机的功能。主要提供loadbalancing（负载均衡）和 high-availability（高可用）功能，负载均衡实现需要依赖Linux的虚拟服务内核模块（ipvs），而高可用是通过VRRP协议实现多台机器之间的故障转移服务。
在这里插入图片描述

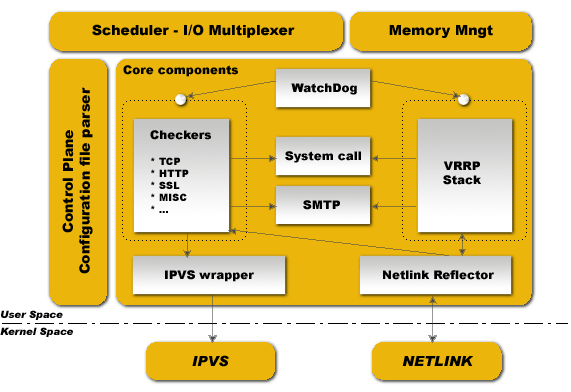

上图是Keepalived的功能体系结构，大致分两层：用户空间（user space）和内核空间（kernel space）。
内核空间：主要包括IPVS（IP虚拟服务器，用于实现网络服务的负载均衡）和NETLINK（提供高级路由及其他相关的网络功能）两个部份。
用户空间：

WatchDog：负载监控checkers和VRRP进程的状况
VRRP Stack：负载负载均衡器之间的失败切换FailOver，如果只用一个负载均稀器，则VRRP不是必须的。
Checkers：负责真实服务器的健康检查healthchecking，是keepalived最主要的功能。换言之，可以没有VRRP Stack，但健康检查healthchecking是一定要有的。
IPVS wrapper：用户发送设定的规则到内核ipvs代码
Netlink Reflector：用来设定vrrp的vip地址等。
Keepalived的所有功能是配置keepalived.conf文件来实现的。

二、安装与配置
从官网下载keepalived的最新版本，本文以版本2.0.18为例。
Keepalived下载地址

shell> cd /opt/local/
shell> wget http://www.keepalived.org/software/keepalived-2.0.18.tar.gz
shell> tar -zxvf keepalived-2.0.18.tar.gz
shell> cd keepalived-2.0.18
shell> ./configure --prefix=/opt/local/keepalived
shell> make && make install

2.2 配置
安装完成后，进入安装目录的etc目录下，将keepalived相应的配置文件拷贝到系统相应的目录当中。keepalived启动时会从/etc/keepalived目录下查找keepalived.conf配置文件，如果没有找到则使用默认的配置。/etc/keepalived目录安装时默认是没有安装的，需要手动创建。配置文件目录结构如下所示：

shell> tree -l /opt/local/keepalived/etc
├── init
│   └── keepalived.conf
├── keepalived
│   ├── keepalived.conf
│   └── samples
│       ├── client.pem
│       ├── dh1024.pem
│       ├── keepalived.conf.conditional_conf
│       ├── ........
└── sysconfig
    └── keepalived

分别对应系统目录（忽略samples目录）：
/etc/keepalived/keepalived.conf
/etc/rc.d/init.d/keepalived
/etc/sysconfig/keepalived
因为keepalived的默认配置文件位置是: /etc/keepalived/keepalived.conf，所以需要将实际的文件文职软连接到这里，当然也可以在/opt/local/etc/syscofig/keepalived里面配置增加选项： -f 配置文件路径，这样的形式来更改配置文件路径。本文是以建立软连接的方式

sudo ln -s /opt/local/etc/keepalived/keepalived.conf /etc/keepalived/keepalived.conf

或者通过拷贝

shell> mkdir /etc/keepalived
shell> cp /opt/local/keepalived/etc/keepalived.conf /etc/keepalived/keepalived.conf
shell> cp /opt/local/keepalived/etc/rc.d/init.d/keepalived /etc/rc.d/init.d/keepalived
shell> cp /opt/local/keepalived/etc/sysconfig/keepalived /etc/sysconfig/keepalived

这样就算是安装完成了。

开启对应网卡的防火墙的vrrp支持
sudo firewall-cmd --reload
当然，测试机器关闭防火墙也就一劳永逸了，记得要同时关闭selinux。selinux的保护机制导致跟踪脚本不能执行某些操作(例如：重启某项服务等)，解决方法是修改对应脚本的安全上下文类型，详细看下面的配置说明(2.0.0版本不需要修改安全上下文类型了)。

启动

Centos 7

shell> systemctl start keepalived.service
或者

Centos 6

shell> service keepalived start
shell> service keepalived stop #停止服务
shell> service keepalived restart #重启服务

另外需要注意的一点是，keepalived启动时不会检查配置文件的语法是否正确，所以我们在编写配置文件时要特别小心，别写错了，否则会出现一些意想不到的现象。

使用service keepalived start命令启动服务时，默认会将/etc/sysconfig/keepalived文件中KEEPALIVED_OPTIONS参数作为keepalived服务启动时的参数，并从/etc/keepalived/目录下加载keepalived.conf配置文件，或用-f参数指定配置文件的位置。

# Options for keepalived. See `keepalived --help' output and keepalived(8) and
# keepalived.conf(5) man pages for a list of all options. Here are the most
# common ones :
#
# --vrrp               -P    Only run with VRRP subsystem.
# --check              -C    Only run with Health-checker subsystem.
# --dont-release-vrrp  -V    Dont remove VRRP VIPs & VROUTEs on daemon stop.
# --dont-release-ipvs  -I    Dont remove IPVS topology on daemon stop.
# --dump-conf          -d    Dump the configuration data.
# --log-detail         -D    Detailed log messages.日志默认输出在/var/log/message文件中
# --log-facility       -S    0-7 Set local syslog facility (default=LOG_DAEMON)
#
KEEPALIVED_OPTIONS="-D"

运行keepalived --help可以查看启动时的可选参数，这些可选参数都可以配置在/etc/sysconfig/keepalived文件中的KEEPALIVED_OPTIONS选项中，作为服务启动时的参数。

keepalived正常运行后，会启动3个进程，其中一个是父进程，负责监控其子进程。一个是vrrp子进程，另外一个是checkers子进程。

shell> ps -ef | grep keepalived
root       831     1  0 11:22 ?        00:00:00 keepalived -D
root       840   831  0 11:22 ?        00:00:00 keepalived -D
root       841   831  0 11:22 ?        00:00:00 keepalived -D

三、keepalived.conf配置文件说明
keepalived服务安装完成之后，后面的主要工作就是在keepalived.conf文件中配置HA和负载均衡。一个功能比较完整的常用的keepalived配置文件，主要包含三块：全局定义块、VRRP实例定义块和虚拟服务器定义块。全局定义块是必须的，如果keepalived只用来做ha，虚拟服务器是可选的。下面是一个功能比较完整的配置文件模板：

#主节点
! Configuration File for keepalived

global_defs {
   notification_email {
     aaaa@xxxx.com
   }
   notification_email_from bem@aipark.com
   smtp_server smtp.qiye.163.com
   smtp_connect_timeout 30
   router_id NodeA
}
#vrrp script示例，必须声明在vrrp_instance节点前：
vrrp_script check_haproxy {
   script "/etc/keepalived/scripts/check-nginx.sh"
   interval 3	#每隔3秒坚持一次
}

vrrp_instance http4dfs {
    state MASTER #设置为从服务器
    interface eth0	#监测网络接口
    dont_track_primary
    nopreempt
    virtual_router_id 51 #主、备必须一样
    priority 100	#(主、备机取不同的优先级，主机值较大，备份机值较小,值越大优先级越高)
    advert_int 1	 #VRRP Multicast广播周期秒数
    authentication {
        auth_type PASS	 #VRRP认证方式，主备必须一致
        auth_pass 1111	 #(密码)
    }
    virtual_ipaddress {
        10.110.60.166		#VRRP HA虚拟地址
    }
    track_script {
	check_haproxy
    }
}

#备节点
! Configuration File for keepalived

global_defs {
   notification_email {
     aaaa@xxxx.com
   }
   notification_email_from bem@aipark.com
   smtp_server smtp.qiye.163.com
   smtp_connect_timeout 30
   router_id NodeB
}
#vrrp script示例，必须声明在vrrp_instance节点前：
vrrp_script check_haproxy {
   script "/etc/keepalived/scripts/check-nginx.sh"
   interval 3	#每隔3秒坚持一次
}

vrrp_instance http4dfs {
    state BACKUP	#设置为从服务器
    interface eth0	#监测网络接口
    dont_track_primary
    nopreempt
    virtual_router_id 51 #主、备必须一样
    priority 80	#(主、备机取不同的优先级，主机值较大，备份机值较小,值越大优先级越高)
    advert_int 1	 #VRRP Multicast广播周期秒数
    authentication {
        auth_type PASS	 #VRRP认证方式，主备必须一致
        auth_pass 1111	 #(密码)
    }
    virtual_ipaddress {
        10.110.60.166		#VRRP HA虚拟地址
    }
    track_script {
	check_haproxy
    }
}

简单检查nginx进程是否存在，实际上nginx进程正常运行并不代表服务就是正常的，应该同时检查后端服务时候正常，check_nginx.sh:

#!/bin/bash
count=$(ps -C nginx --no-heading | wc -l)
if [ "$count" = "0" ]; then
   # systemctl start nginx.service
    echo `/opt/local/nginx/sbin/nginx`
    sleep 2
    count=$(ps -C nginx --no-heading | wc -l)
    exit 1
else
    exit 0
fi

global_defs项

notification_email ： keepalived在发生诸如切换操作时需要发送email通知地址，后面的 smtp_server 相比也都知道是邮件服务器地址。也可以通过其它方式报警，毕竟邮件不是实时通知的。
router_id ： 机器标识，通常可设为hostname。故障发生时，邮件通知会用到。

vrrp_instance项

state ： 只能为两个值之一：MASTER或BACKUP(必须大写)。指定instance(Initial)的初始状态，就是说在配置好后，这台服务器的初始状态就是这里指定的，但这里指定的不算，还是得要通过竞选通过优先级来确定。如果这里设置为MASTER，但如若他的优先级不及另外一台，那么这台在发送通告时，会发送自己的优先级，另外一台发现优先级不如自己的高，那么他会就回抢占为MASTER。
interface ： 实例绑定的网卡，因为在配置虚拟IP的时候必须是在已有的网卡上添加的。
mcast_src_ip ： 发送多播数据包时的源IP地址(默认是224.0.0.28，使用默认的就可以了)。这里注意了，这里实际上就是在那个地址上发送VRRP通告，这个非常重要，一定要选择稳定的网卡端口来发送，这里相当于heartbeat的心跳端口，如果没有设置那么就用默认的绑定的网卡的IP，也就是interface指定的IP地址。
virtual_router_id ：0~255， 这里设置VRID，这里非常重要，相同的VRID为一个组，他将决定多播的MAC地址。
priority ： 1~254，数字越大优先级越高。设置本节点的优先级，优先级高的为master
advert_int ： 检查间隔，默认为1秒。这就是VRRP的定时器，MASTER每隔这样一个时间间隔，就会发送一个advertisement报文以通知组内其他路由器自己工作正常。
authentication ： 定义认证方式和密码，主从必须一样。
virtual_ipaddress ： 这里设置的就是VIP，也就是虚拟IP地址，他随着state的变化而增加删除，当state为master的时候就添加，当state为backup的时候删除，这里主要是有优先级来决定的，和state设置的值没有多大关系，这里可以设置多个IP地址。
track_script ： 引用VRRP脚本，即在 vrrp_script 部分指定的名字。定期运行它们来改变优先级，并最终引发主备切换。
uncast_src_ip ： 单播地址，即本机ip。
uncast_peer ： 接收单播地址(BACKUP ip)，配置在{}里面，可以多个。

vrrp_script

告诉 keepalived 在什么情况下切换，所以尤为重要。可以有多个 vrrp_script。

script ： 自己写的检测脚本。也可以是一行命令如killall -0 nginx。
interval 2 ： 每2s检测一次。
weight -5 ： 检测失败（脚本返回非0）则优先级 -5。
fall 2 ： 检测连续 2 次失败才算确定是真失败。会用weight减少优先级（1-255之间）。
rise 1 ： 检测 1 次成功就算成功。但不修改优先级。

这里要说明一下script一般有2种写法：

通过脚本执行的返回结果，改变优先级，keepalived继续发送通告消息，backup比较优先级再决定。
脚本里面检测到异常，直接关闭keepalived进程，backup机器接收不到advertisement会抢占IP。
上文 vrrp_script 配置部分，killall -0 nginx属于第1种情况，/etc/keepalived/check_nginx.sh属于第2种情况（脚本中关闭keepalived）。个人更倾向于通过shell脚本判断，但有异常时exit 1，正常退出exit 0，然后keepalived根据动态调整的 vrrp_instance 优先级选举决定是否抢占VIP：

如果脚本执行结果为0，并且weight配置的值大于0，则优先级相应的增加。
如果脚本执行结果非0，并且weight配置的值小于0，则优先级相应的减少。
其他情况，原本配置的优先级不变，即配置文件中priority对应的值。

提示：

优先级不会不断的提高或者降低。
可以编写多个检测脚本并为每个检测脚本设置不同的weight（在配置中列出就行）。
不管提高优先级还是降低优先级，最终优先级的范围是在[1,254]，不会出现优先级小于等于0或者优先级大于等于255的情况。
在MASTER节点的 vrrp_instance 中配置 nopreempt ，当它异常恢复后，即使它 priority 更高也不会抢占，这样可以避免正常情况下做无谓的切换。
以上可以做到利用脚本检测业务进程的状态，并动态调整优先级从而实现主备切换。
对于keepalived出现脑裂问题请查询keepalived脑裂章节

如果需要再虚拟一个其他网卡的vip，可以复制多一份vrrp_instance进行修改。

修改完后，复制或者同步修改好的配置文件到备机，记得修改备机的state为BACKUP和优先级prority, 优先级必须比主机的优先级低。

如果在不关闭主机keepalived进程的情况下，想要使某台备机提升为主机，可以修改优先级大于当前主机优先级50，重启备机keepalived即可。官方文档：

#for electing MASTER, highest priority wins. #to be MASTER, make this 50 more than on other machines. priority 100

[x] 开启相应访问端口
如果防火墙使用firewalld管理：

firewall-cmd --zone=public --add-port=80/tcp --permanent
开启80端口

[x] 开启vrrp协议支持
全部部署了keepalived的主机都需要开启vrrp支持。

如果遇到主备切换很慢而且主备都存在的情况下，请求却一直路由到备机，这种情况一般是防火墙没有开启vrrp的支持。需要按如下方法处理：
如果防火墙使用firewall-cmd进行管理(Centos 7):
