手册阅读

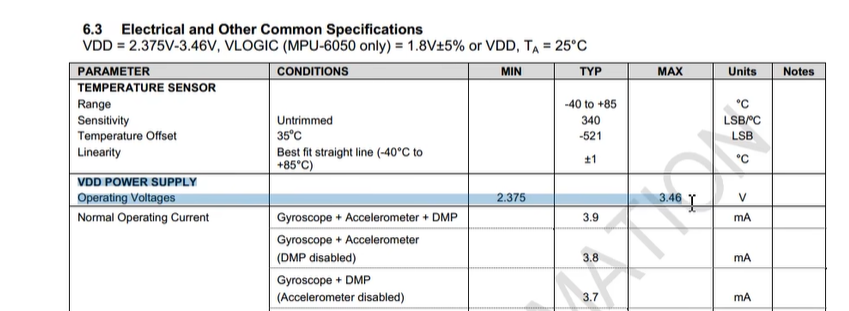

超过电气特性的供电范围，可能无法正常工作

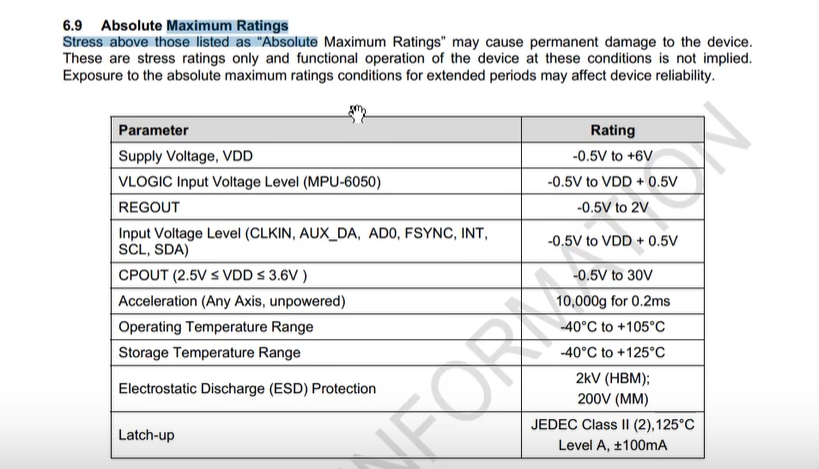

超过绝对最大参数，芯片可能要损坏了

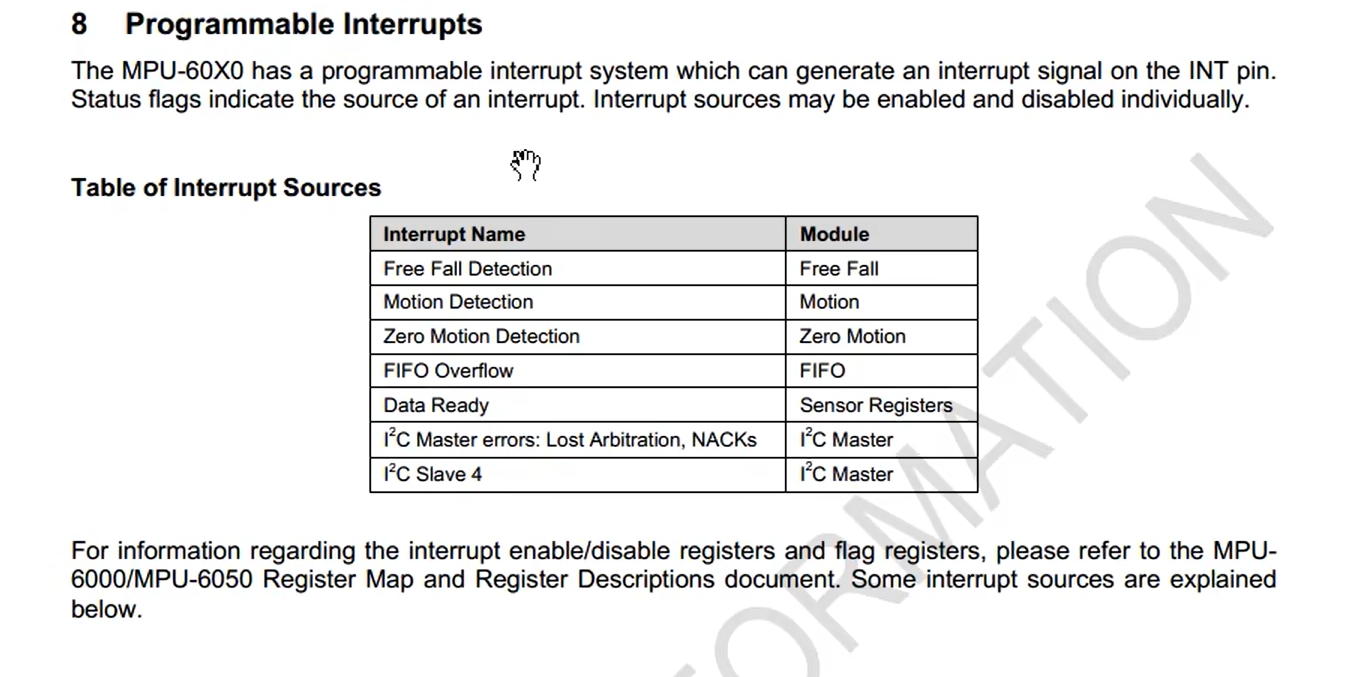

中断引脚，可以配置，在对应情况下INT引脚产生中断在STM32的引脚接收中断
寄存器操作注意：
软件IIC
软件IIC：端口不受限，普通IO口就行；Lib对应的IIC库函数就不用看了，用GPIO读写操作即可
IIC文件：起始位、结束、发送一个字节、接受一个字节、发送应答、接收应答
MPU6050文件：指定地址读、指定地址写、写寄存器配置芯片、读寄存器得到传感器的数据
抽象层：(标准库)
hal库仅部分函数和部分类型不同，后面会介绍
方法1： 有参宏
缺点是：在移植到其他库或者其他种类单片机时，对应函数或参数可能会变化
如果换到一个主频很高的单片机中，需要对软件时序进行延时操作的时候，不太方便修改
/*引脚配置 有参宏 */
#define OLED_W_SCL(x) GPIO_WriteBit(GPIOB, GPIO_Pin_8, (BitAction)(x))
#define OLED_W_SDA(x) GPIO_WriteBit(GPIOB, GPIO_Pin_9, (BitAction)(x))
// 调用
void OLED_I2C_Start(void)
{
OLED_W_SDA(1);
OLED_W_SCL(1);
OLED_W_SDA(0);
OLED_W_SCL(0);
}
方法2： 简单宏定义
方法3：带参函数
解决了宏定义的问题，方便理解还便于根据情况修改延时
//编写：
void MyI2C_W_SCL(uint8_t BitValue)
{
GPIO_WriteBit(GPIOB, GPIO_Pin_10, (BitAction)BitValue); //根据BitValue，设置SCL引脚的电平
Delay_us(10); //延时10us，防止时序频率超过要求
}
void MyI2C_W_SDA(uint8_t BitValue)
{
GPIO_WriteBit(GPIOB, GPIO_Pin_11, (BitAction)BitValue); //根据BitValue，设置SDA引脚的电平，BitValue要实现非0即1的特性
Delay_us(10); //延时10us，防止时序频率超过要求
}
/*
函数的第三个形参是枚举类型，要强制类型转换
需要高/低电平时，不可以直接写0或1，需要强制类型转换，将1和0类型转换为BitAction的枚举类型。
BitAction可以理解为如果数据是0x00那就转化为0，非零就转化1.
*/
//调用：
void MyI2C_Start(void)
{
MyI2C_W_SDA(1); //释放SDA，确保SDA为高电平
MyI2C_W_SCL(1); //释放SCL，确保SCL为高电平
MyI2C_W_SDA(0); //在SCL高电平期间，拉低SDA，产生起始信号
MyI2C_W_SCL(0); //起始后把SCL也拉低，即为了占用总线，也为了方便总线时序的拼接
}
void MyI2C_Stop(void)
{
MyI2C_W_SDA(0); //拉低SDA，确保SDA为低电平
MyI2C_W_SCL(1); //释放SCL，使SCL呈现高电平
MyI2C_W_SDA(1); //在SCL高电平期间，释放SDA，产生终止信号
}HAL库中使用要注意：
引脚状态赋值问题：
使用这个引脚配置函数HAL_GPIO_WritePin参照前面的写法会出现问题，如下：
void MyI2C_W_SCL(uint8_t BitValue)
{
GPIO_WriteBit(GPIOB, GPIO_Pin_10, (BitAction)BitValue); //枚举类型转换有问题
}标准库中的没问题是因为，标准库中有这个，而HAL库中没有：
GPIO_WriteBit函数的第三个参数要求是BitAction枚举类型（定义通常为typedef enum {Bit_RESET = 0, Bit_SET} BitAction;），而你传入的BitValue是uint8_t类型。通过(BitAction)BitValue进行显式类型转换后，将uint8_t强制转换为枚举类型BitAction，符合函数参数的类型要求，从而避免了 “枚举类型与其他类型混合” 的警告。
会报警告：warning: #188-D: enumerated type mixed with another type
指示在代码的某处将枚举类型与另一种类型混合使用，这种警告通常在将枚举类型与其他类型进行操作或赋值时出现
HAL_GPIO_WritePin函数的原型是：void HAL_GPIO_WritePin(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin, GPIO_PinState PinState);其中第三个参数
PinState是一个枚举类型（GPIO_PinState），定义为：typedef enum { GPIO_PIN_RESET = 0, GPIO_PIN_SET }GPIO_PinState;传入的参数
x可能是uint8_t、bool或其他类型，而不是GPIO_PinState枚举类型，导致类型不匹配。
解决办法：
方法一：直接使用枚举值
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_9, GPIO_PIN_SET); // 置高 HAL_GPIO_WritePin(GPIOB, GPIO_PIN_9, GPIO_PIN_RESET); // 置低方法二：类型转换 (GPIO_PinState)(x)
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_7, (GPIO_PinState)(x)) /*引脚配置*/ #define OLED_W_SCL(x) HAL_GPIO_WritePin(GPIOB, GPIO_PIN_6, (GPIO_PinState)(x)) #define OLED_W_SDA(x) HAL_GPIO_WritePin(GPIOB, GPIO_PIN_7, (GPIO_PinState)(x))方法三：若需要用变量
x控制（假设x为 0 或非 0）：HAL_GPIO_WritePin(GPIOB, GPIO_PIN_9, (x ? GPIO_PIN_SET : GPIO_PIN_RESET));
uint8_t的报错
error: #20: identifier "uint8_t" is undefined
找不到这个类型了
解决办法：
法1：
在.h的文件添加：#include "stdint.h"，对应.c文件开头都会有它的#include"模块.h"
如果还不能解决就勾选微库 “Use Micro LIB”看看
法2：
自己编写头文件声明这些类型，
uint8_t等本质是typedef 定义的固定宽度整数类型，完全可以在自定义头文件中手动声明，无需依赖stdint.h。示例自定义头文件（比如命名为
my_typedef.h）#ifndef __MY_TYPEDEF_H #define __MY_TYPEDEF_H // 手动定义固定宽度类型，需根据MCU的位数（如32位STM32）匹配 typedef unsigned char uint8_t; // 无符号8位 typedef signed char int8_t; // 有符号8位 typedef unsigned short uint16_t; // 无符号16位 typedef signed short int16_t; // 有符号16位 typedef unsigned int uint32_t; // 无符号32位（STM32中int为32位） typedef signed int int32_t; // 有符号32位 #endif#ifndef __SYS_H__ #define __SYS_H__ #include "stm32f4xx.h" 这个根据情况改 #include "stm32f4xx_hal.h" 这个根据情况改 typedef int32_t s32; typedef int16_t s16; typedef int8_t s8; typedef const int32_t sc32; typedef const int16_t sc16; typedef const int8_t sc8; typedef __IO int32_t vs32; typedef __IO int16_t vs16; typedef __IO int8_t vs8; typedef __I int32_t vsc32; typedef __I int16_t vsc16; typedef __I int8_t vsc8; typedef uint32_t u32; typedef uint16_t u16; typedef uint8_t u8; typedef const uint32_t uc32; typedef const uint16_t uc16; typedef const uint8_t uc8; typedef __IO uint32_t vu32; typedef __IO uint16_t vu16; typedef __IO uint8_t vu8; typedef __I uint32_t vuc32; typedef __I uint16_t vuc16; typedef __I uint8_t vuc8; #endif之后在需要的
.h或.c文件中包含#include "my_typedef.h"即可。但注意：手动定义需和 MCU 的架构匹配，通用性不如标准stdint.h。
HAL库函数和标准库不一致：
这个自行查询
标准库实现的代码：
IIC的
#include "stm32f10x.h" // Device header
#include "Delay.h"
/*引脚配置层*/
/**
* 函 数：I2C写SCL引脚电平
* 参 数：BitValue 协议层传入的当前需要写入SCL的电平，范围0~1
* 返 回 值：无
* 注意事项：此函数需要用户实现内容，当BitValue为0时，需要置SCL为低电平，当BitValue为1时，需要置SCL为高电平
*/
void MyI2C_W_SCL(uint8_t BitValue)
{
GPIO_WriteBit(GPIOB, GPIO_Pin_10, (BitAction)BitValue); //根据BitValue，设置SCL引脚的电平
Delay_us(10); //延时10us，防止时序频率超过要求
}
/**
* 函 数：I2C写SDA引脚电平
* 参 数：BitValue 协议层传入的当前需要写入SDA的电平，范围0~1
* 返 回 值：无
* 注意事项：此函数需要用户实现内容，当BitValue为0时，需要置SDA为低电平，当BitValue为1时，需要置SDA为高电平
*/
void MyI2C_W_SDA(uint8_t BitValue)
{
GPIO_WriteBit(GPIOB, GPIO_Pin_11, (BitAction)BitValue); //根据BitValue，设置SDA引脚的电平，BitValue要实现非0即1的特性
Delay_us(10); //延时10us，防止时序频率超过要求
}
/**
* 函 数：I2C读SDA引脚电平
* 参 数：无
* 返 回 值：协议层需要得到的当前SDA的电平，范围0~1
* 注意事项：此函数需要用户实现内容，当前SDA为低电平时，返回0，当前SDA为高电平时，返回1
*/
uint8_t MyI2C_R_SDA(void)
{
uint8_t BitValue;
BitValue = GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_11); //读取SDA电平
Delay_us(10); //延时10us，防止时序频率超过要求
return BitValue; //返回SDA电平
}
/**
* 函 数：I2C初始化
* 参 数：无
* 返 回 值：无
* 注意事项：此函数需要用户实现内容，实现SCL和SDA引脚的初始化
*/
void MyI2C_Init(void)
{
/*开启时钟*/
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE); //开启GPIOB的时钟
/*GPIO初始化*/
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10 | GPIO_Pin_11;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOB, &GPIO_InitStructure); //将PB10和PB11引脚初始化为开漏输出
/*设置默认电平*/
GPIO_SetBits(GPIOB, GPIO_Pin_10 | GPIO_Pin_11); //设置PB10和PB11引脚初始化后默认为高电平（释放总线状态）
}
/*协议层*/
/**
* 函 数：I2C起始
* 参 数：无
* 返 回 值：无
*/
void MyI2C_Start(void)
{
MyI2C_W_SDA(1); //释放SDA，确保SDA为高电平
MyI2C_W_SCL(1); //释放SCL，确保SCL为高电平
MyI2C_W_SDA(0); //在SCL高电平期间，拉低SDA，产生起始信号
MyI2C_W_SCL(0); //起始后把SCL也拉低，即为了占用总线，也为了方便总线时序的拼接
}
/**
* 函 数：I2C终止
* 参 数：无
* 返 回 值：无
*/
void MyI2C_Stop(void)
{
MyI2C_W_SDA(0); //拉低SDA，确保SDA为低电平
MyI2C_W_SCL(1); //释放SCL，使SCL呈现高电平
MyI2C_W_SDA(1); //在SCL高电平期间，释放SDA，产生终止信号
}
/**
* 函 数：I2C发送一个字节
* 参 数：Byte 要发送的一个字节数据，范围：0x00~0xFF
* 返 回 值：无
*/
void MyI2C_SendByte(uint8_t Byte)
{
uint8_t i;
for (i = 0; i < 8; i ++) //循环8次，主机依次发送数据的每一位
{
/*两个!可以对数据进行两次逻辑取反，作用是把非0值统一转换为1，即：!!(0) = 0，!!(非0) = 1*/
MyI2C_W_SDA(!!(Byte & (0x80 >> i)));//使用掩码的方式取出Byte的指定一位数据并写入到SDA线
MyI2C_W_SCL(1); //释放SCL，从机在SCL高电平期间读取SDA
MyI2C_W_SCL(0); //拉低SCL，主机开始发送下一位数据
}
}
/**
* 函 数：I2C接收一个字节
* 参 数：无
* 返 回 值：接收到的一个字节数据，范围：0x00~0xFF
*/
uint8_t MyI2C_ReceiveByte(void)
{
uint8_t i, Byte = 0x00; //定义接收的数据，并赋初值0x00，此处必须赋初值0x00，后面会用到
MyI2C_W_SDA(1); //接收前，主机先确保释放SDA，避免干扰从机的数据发送
for (i = 0; i < 8; i ++) //循环8次，主机依次接收数据的每一位
{
MyI2C_W_SCL(1); //释放SCL，主机机在SCL高电平期间读取SDA
if (MyI2C_R_SDA()){Byte |= (0x80 >> i);} //读取SDA数据，并存储到Byte变量
//当SDA为1时，置变量指定位为1，当SDA为0时，不做处理，指定位为默认的初值0
MyI2C_W_SCL(0); //拉低SCL，从机在SCL低电平期间写入SDA
}
return Byte; //返回接收到的一个字节数据
}
/**
* 函 数：I2C发送应答位
* 参 数：Byte 要发送的应答位，范围：0~1，0表示应答，1表示非应答
* 返 回 值：无
*/
void MyI2C_SendAck(uint8_t AckBit)
{
MyI2C_W_SDA(AckBit); //主机把应答位数据放到SDA线
MyI2C_W_SCL(1); //释放SCL，从机在SCL高电平期间，读取应答位
MyI2C_W_SCL(0); //拉低SCL，开始下一个时序模块
}
/**
* 函 数：I2C接收应答位
* 参 数：无
* 返 回 值：接收到的应答位，范围：0~1，0表示应答，1表示非应答
*/
uint8_t MyI2C_ReceiveAck(void)
{
uint8_t AckBit; //定义应答位变量
MyI2C_W_SDA(1); //接收前，主机先确保释放SDA，避免干扰从机的数据发送
MyI2C_W_SCL(1); //释放SCL，主机机在SCL高电平期间读取SDA
AckBit = MyI2C_R_SDA(); //将应答位存储到变量里
MyI2C_W_SCL(0); //拉低SCL，开始下一个时序模块
return AckBit; //返回定义应答位变量
}
#ifndef __MYI2C_H
#define __MYI2C_H
void MyI2C_Init(void);
void MyI2C_Start(void);
void MyI2C_Stop(void);
void MyI2C_SendByte(uint8_t Byte);
uint8_t MyI2C_ReceiveByte(void);
void MyI2C_SendAck(uint8_t AckBit);
uint8_t MyI2C_ReceiveAck(void);
#endif
6050的
#include "stm32f10x.h" // Device header
#include "MyI2C.h"
#include "MPU6050_Reg.h"
#define MPU6050_ADDRESS 0xD0 //MPU6050的I2C从机地址
/**
* 函 数：MPU6050写寄存器
* 参 数：RegAddress 寄存器地址，范围：参考MPU6050手册的寄存器描述
* 参 数：Data 要写入寄存器的数据，范围：0x00~0xFF
* 返 回 值：无
*/
void MPU6050_WriteReg(uint8_t RegAddress, uint8_t Data)
{
MyI2C_Start(); //I2C起始
MyI2C_SendByte(MPU6050_ADDRESS); //发送从机地址，读写位为0，表示即将写入
MyI2C_ReceiveAck(); //接收应答
MyI2C_SendByte(RegAddress); //发送寄存器地址
MyI2C_ReceiveAck(); //接收应答
MyI2C_SendByte(Data); //发送要写入寄存器的数据
MyI2C_ReceiveAck(); //接收应答
MyI2C_Stop(); //I2C终止
}
/**
* 函 数：MPU6050读寄存器
* 参 数：RegAddress 寄存器地址，范围：参考MPU6050手册的寄存器描述
* 返 回 值：读取寄存器的数据，范围：0x00~0xFF
*/
uint8_t MPU6050_ReadReg(uint8_t RegAddress)
{
uint8_t Data;
MyI2C_Start(); //I2C起始
MyI2C_SendByte(MPU6050_ADDRESS); //发送从机地址，读写位为0，表示即将写入
MyI2C_ReceiveAck(); //接收应答
MyI2C_SendByte(RegAddress); //发送寄存器地址
MyI2C_ReceiveAck(); //接收应答
MyI2C_Start(); //I2C重复起始
MyI2C_SendByte(MPU6050_ADDRESS | 0x01); //发送从机地址，读写位为1，表示即将读取
MyI2C_ReceiveAck(); //接收应答
Data = MyI2C_ReceiveByte(); //接收指定寄存器的数据
MyI2C_SendAck(1); //发送应答，给从机非应答，终止从机的数据输出
MyI2C_Stop(); //I2C终止
return Data;
}
/**
* 函 数：MPU6050初始化
* 参 数：无
* 返 回 值：无
*/
void MPU6050_Init(void)
{
MyI2C_Init(); //先初始化底层的I2C
/*MPU6050寄存器初始化，需要对照MPU6050手册的寄存器描述配置，此处仅配置了部分重要的寄存器*/
MPU6050_WriteReg(MPU6050_PWR_MGMT_1, 0x01); //电源管理寄存器1，取消睡眠模式，选择时钟源为X轴陀螺仪
MPU6050_WriteReg(MPU6050_PWR_MGMT_2, 0x00); //电源管理寄存器2，保持默认值0，所有轴均不待机
MPU6050_WriteReg(MPU6050_SMPLRT_DIV, 0x09); //采样率分频寄存器，配置采样率
MPU6050_WriteReg(MPU6050_CONFIG, 0x06); //配置寄存器，配置DLPF
MPU6050_WriteReg(MPU6050_GYRO_CONFIG, 0x18); //陀螺仪配置寄存器，选择满量程为±2000°/s
MPU6050_WriteReg(MPU6050_ACCEL_CONFIG, 0x18); //加速度计配置寄存器，选择满量程为±16g
}
/**
* 函 数：MPU6050获取ID号
* 参 数：无
* 返 回 值：MPU6050的ID号
*/
uint8_t MPU6050_GetID(void)
{
return MPU6050_ReadReg(MPU6050_WHO_AM_I); //返回WHO_AM_I寄存器的值
}
/**
* 函 数：MPU6050获取数据
* 参 数：AccX AccY AccZ 加速度计X、Y、Z轴的数据，使用输出参数的形式返回，范围：-32768~32767
* 参 数：GyroX GyroY GyroZ 陀螺仪X、Y、Z轴的数据，使用输出参数的形式返回，范围：-32768~32767
* 返 回 值：无
*/
void MPU6050_GetData(int16_t *AccX, int16_t *AccY, int16_t *AccZ,
int16_t *GyroX, int16_t *GyroY, int16_t *GyroZ)
{
uint8_t DataH, DataL; //定义数据高8位和低8位的变量
DataH = MPU6050_ReadReg(MPU6050_ACCEL_XOUT_H); //读取加速度计X轴的高8位数据
DataL = MPU6050_ReadReg(MPU6050_ACCEL_XOUT_L); //读取加速度计X轴的低8位数据
*AccX = (DataH << 8) | DataL; //数据拼接，通过输出参数返回
DataH = MPU6050_ReadReg(MPU6050_ACCEL_YOUT_H); //读取加速度计Y轴的高8位数据
DataL = MPU6050_ReadReg(MPU6050_ACCEL_YOUT_L); //读取加速度计Y轴的低8位数据
*AccY = (DataH << 8) | DataL; //数据拼接，通过输出参数返回
DataH = MPU6050_ReadReg(MPU6050_ACCEL_ZOUT_H); //读取加速度计Z轴的高8位数据
DataL = MPU6050_ReadReg(MPU6050_ACCEL_ZOUT_L); //读取加速度计Z轴的低8位数据
*AccZ = (DataH << 8) | DataL; //数据拼接，通过输出参数返回
DataH = MPU6050_ReadReg(MPU6050_GYRO_XOUT_H); //读取陀螺仪X轴的高8位数据
DataL = MPU6050_ReadReg(MPU6050_GYRO_XOUT_L); //读取陀螺仪X轴的低8位数据
*GyroX = (DataH << 8) | DataL; //数据拼接，通过输出参数返回
DataH = MPU6050_ReadReg(MPU6050_GYRO_YOUT_H); //读取陀螺仪Y轴的高8位数据
DataL = MPU6050_ReadReg(MPU6050_GYRO_YOUT_L); //读取陀螺仪Y轴的低8位数据
*GyroY = (DataH << 8) | DataL; //数据拼接，通过输出参数返回
DataH = MPU6050_ReadReg(MPU6050_GYRO_ZOUT_H); //读取陀螺仪Z轴的高8位数据
DataL = MPU6050_ReadReg(MPU6050_GYRO_ZOUT_L); //读取陀螺仪Z轴的低8位数据
*GyroZ = (DataH << 8) | DataL; //数据拼接，通过输出参数返回
}
#ifndef __MPU6050_H
#define __MPU6050_H
void MPU6050_WriteReg(uint8_t RegAddress, uint8_t Data);
uint8_t MPU6050_ReadReg(uint8_t RegAddress);
void MPU6050_Init(void);
uint8_t MPU6050_GetID(void);
void MPU6050_GetData(int16_t *AccX, int16_t *AccY, int16_t *AccZ,
int16_t *GyroX, int16_t *GyroY, int16_t *GyroZ);
#endif
Delay的
#include "stm32f10x.h"
/**
* @brief 微秒级延时
* @param xus 延时时长，范围：0~233015
* @retval 无
*/
void Delay_us(uint32_t xus)
{
SysTick->LOAD = 72 * xus; //设置定时器重装值
SysTick->VAL = 0x00; //清空当前计数值
SysTick->CTRL = 0x00000005; //设置时钟源为HCLK，启动定时器
while(!(SysTick->CTRL & 0x00010000)); //等待计数到0
SysTick->CTRL = 0x00000004; //关闭定时器
}
/**
* @brief 毫秒级延时
* @param xms 延时时长，范围：0~4294967295
* @retval 无
*/
void Delay_ms(uint32_t xms)
{
while(xms--)
{
Delay_us(1000);
}
}
/**
* @brief 秒级延时
* @param xs 延时时长，范围：0~4294967295
* @retval 无
*/
void Delay_s(uint32_t xs)
{
while(xs--)
{
Delay_ms(1000);
}
}
#ifndef __DELAY_H
#define __DELAY_H
void Delay_us(uint32_t us);
void Delay_ms(uint32_t ms);
void Delay_s(uint32_t s);
#endif
HAL库版的Delay(但不推荐，可能影响其他依赖系统滴答的功能)
这个慎用
#include "stm32f1xx_hal.h"
/**
* @brief 微秒级延时
* @param xus 延时时长，范围：0~233015
* @retval 无
*/
void Delay_us(uint32_t xus)
{
SysTick->LOAD = 72 * xus; //设置定时器重装值
SysTick->VAL = 0x00; //清空当前计数值
SysTick->CTRL = 0x00000005; //设置时钟源为HCLK，启动定时器
while(!(SysTick->CTRL & 0x00010000)); //等待计数到0
SysTick->CTRL = 0x00000004; //关闭定时器
}
/**
* @brief 毫秒级延时
* @param xms 延时时长，范围：0~4294967295
* @retval 无
*/
void Delay_ms(uint32_t xms)
{
while(xms--)
{
Delay_us(1000);
}
}
/**
* @brief 秒级延时
* @param xs 延时时长，范围：0~4294967295
* @retval 无
*/
void Delay_s(uint32_t xs)
{
while(xs--)
{
Delay_ms(1000);
}
}
#ifndef __DELAY_H
#define __DELAY_H
void Delay_us(uint32_t us);
void Delay_ms(uint32_t ms);
void Delay_s(uint32_t s);
#endif

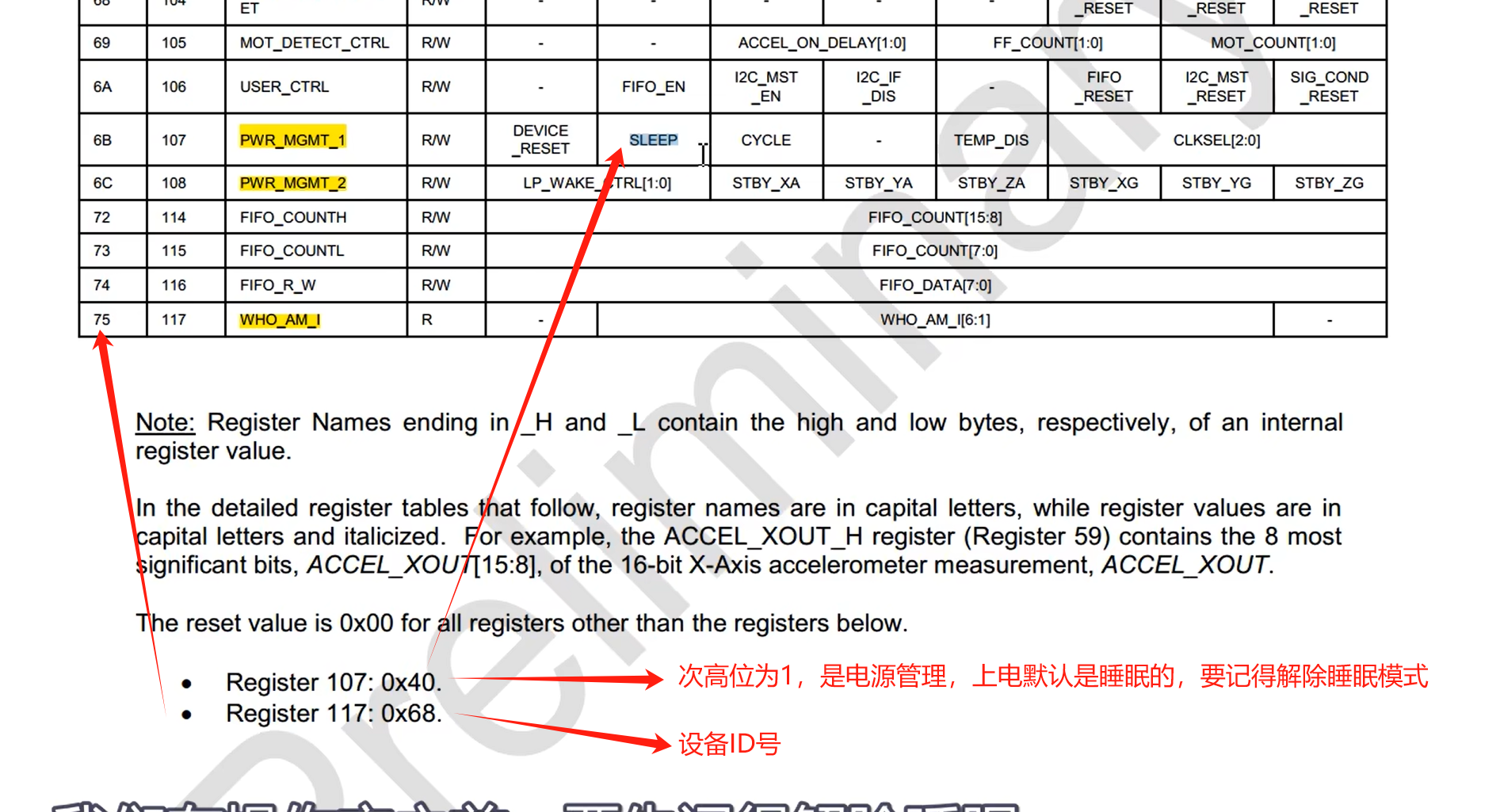

6050寄存器位置（部分）
#ifndef __MPU6050_REG_H
#define __MPU6050_REG_H
#define MPU6050_SMPLRT_DIV 0x19
#define MPU6050_CONFIG 0x1A
#define MPU6050_GYRO_CONFIG 0x1B
#define MPU6050_ACCEL_CONFIG 0x1C
#define MPU6050_ACCEL_XOUT_H 0x3B
#define MPU6050_ACCEL_XOUT_L 0x3C
#define MPU6050_ACCEL_YOUT_H 0x3D
#define MPU6050_ACCEL_YOUT_L 0x3E
#define MPU6050_ACCEL_ZOUT_H 0x3F
#define MPU6050_ACCEL_ZOUT_L 0x40
#define MPU6050_TEMP_OUT_H 0x41
#define MPU6050_TEMP_OUT_L 0x42
#define MPU6050_GYRO_XOUT_H 0x43
#define MPU6050_GYRO_XOUT_L 0x44
#define MPU6050_GYRO_YOUT_H 0x45
#define MPU6050_GYRO_YOUT_L 0x46
#define MPU6050_GYRO_ZOUT_H 0x47
#define MPU6050_GYRO_ZOUT_L 0x48
#define MPU6050_PWR_MGMT_1 0x6B
#define MPU6050_PWR_MGMT_2 0x6C
#define MPU6050_WHO_AM_I 0x75
#endif
主函数中读取
int main(void)
{
/*模块初始化*/
OLED_Init(); //OLED初始化
MPU6050_Init(); //MPU6050初始化
/*显示ID号*/
OLED_ShowString(1, 1, "ID:"); //显示静态字符串
ID = MPU6050_GetID(); //获取MPU6050的ID号
OLED_ShowHexNum(1, 4, ID, 2); //OLED显示ID号
while (1)
{
MPU6050_GetData(&AX, &AY, &AZ, &GX, &GY, &GZ); //获取MPU6050的数据
OLED_ShowSignedNum(2, 1, AX, 5); //OLED显示数据
OLED_ShowSignedNum(3, 1, AY, 5);
OLED_ShowSignedNum(4, 1, AZ, 5);
OLED_ShowSignedNum(2, 8, GX, 5);
OLED_ShowSignedNum(3, 8, GY, 5);
OLED_ShowSignedNum(4, 8, GZ, 5);
}
}
硬件IIC
还没写完，有空继续哈
5098
扫一扫
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
