上课笔记，杂记

接地与退耦

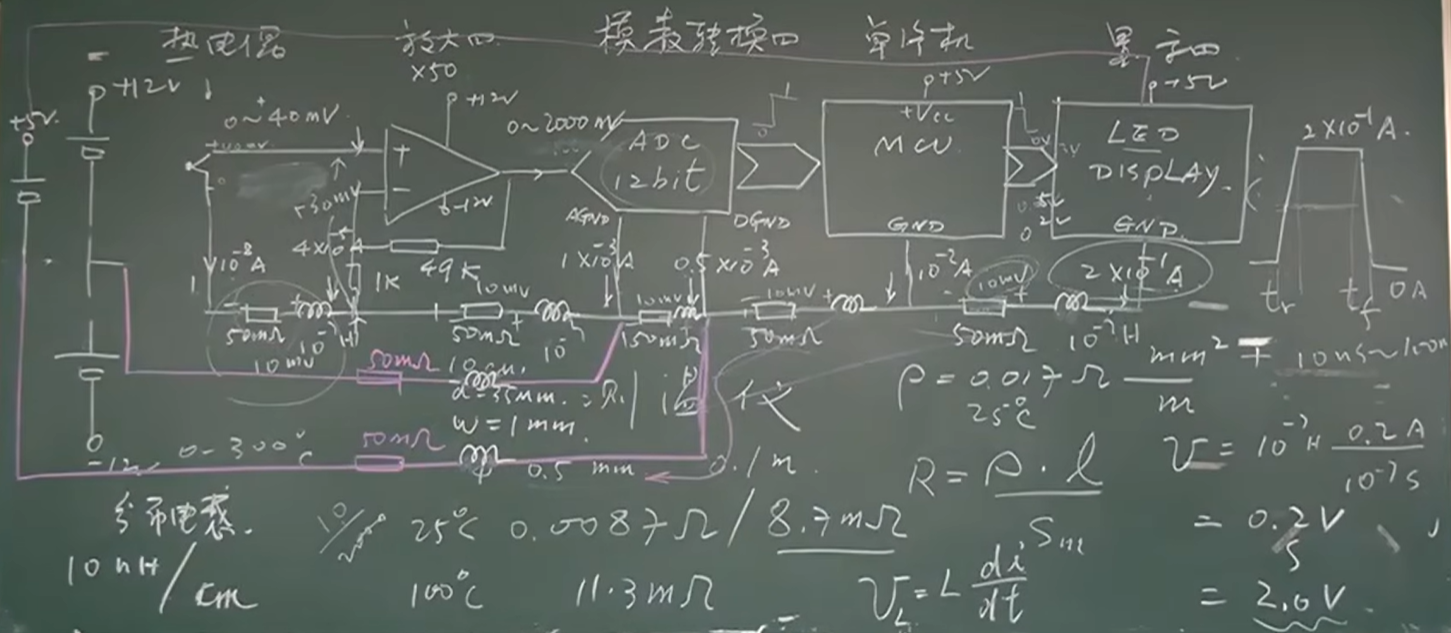

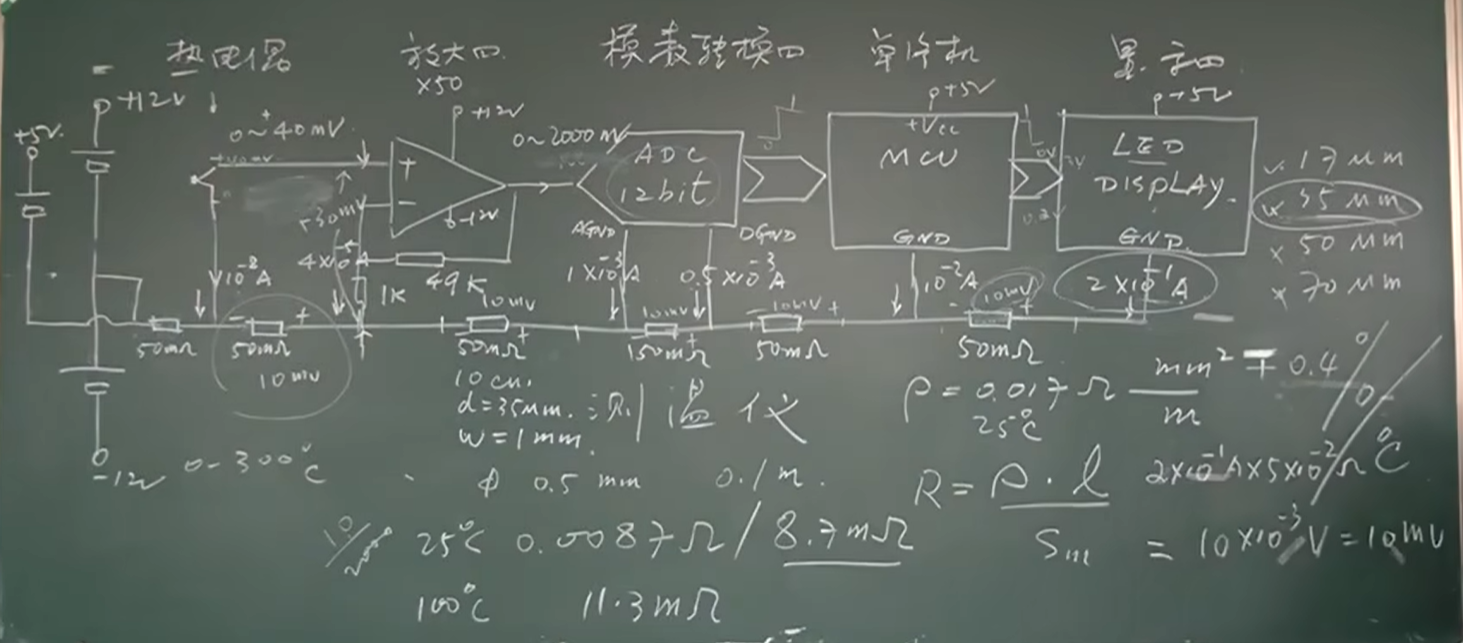

不能让大的地线电流流过小信号的地线回路中，特别不应让耗电大的数字器件的电流流过小信号地线中（最右侧的数码管的电流不流过左侧运算放大器和ADC，数字信号有几十mV干扰是没问题的，模拟信号不可以）

另外，工作时电流是变化的，如数码管全灭和显示88888888，电流对应0和200mA

导线上存在分布电感，经验数值 10nH/cm（导线越细，值越大） UL = L di/dt (V)

针对交流干扰，解决办法是 退耦

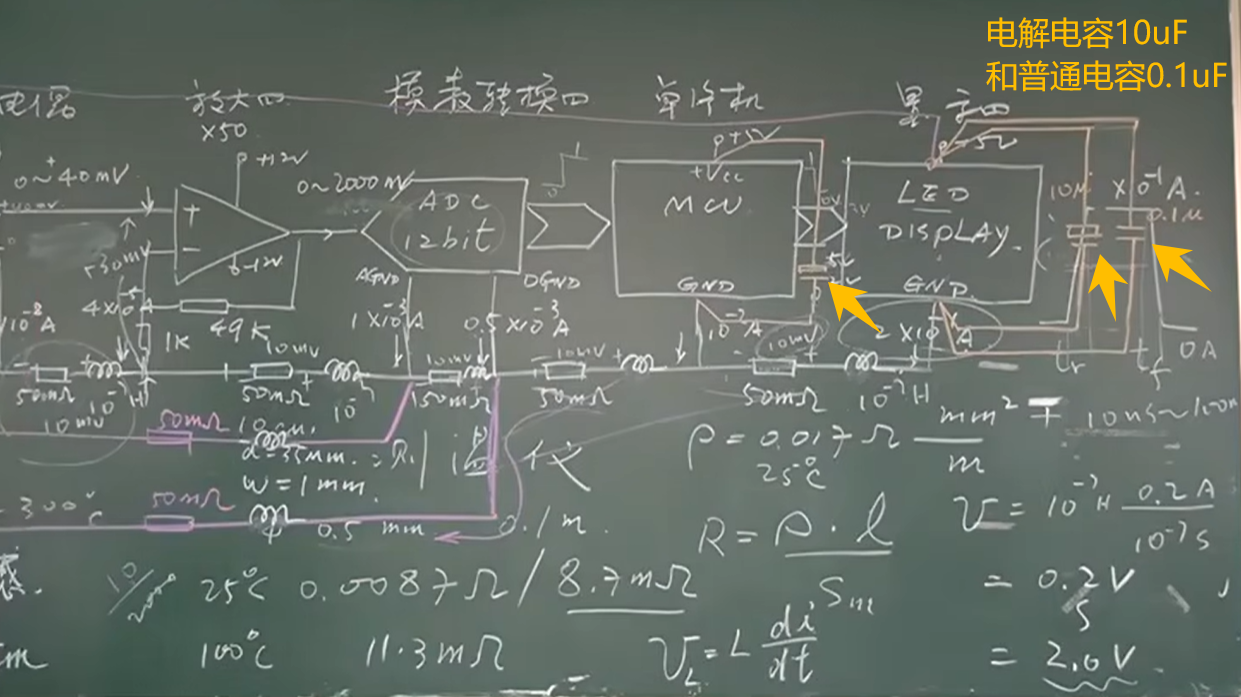

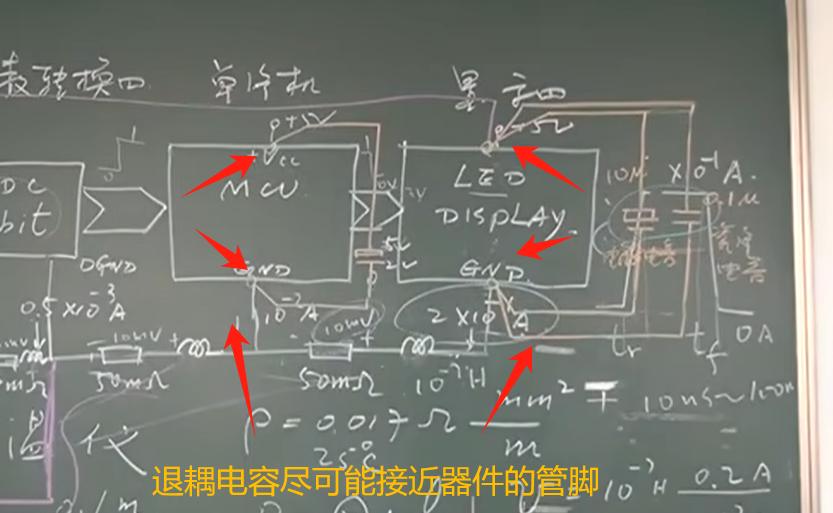

在耗电（特别是剧烈变化的的），有比较大的交流电流干扰的,特别是di/dt比较大的器件上，必须要给他加退耦电容（电解电容和瓷片电容）

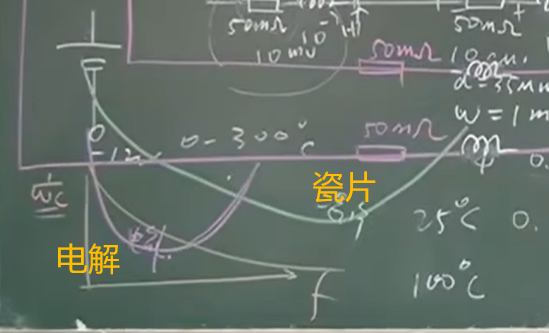

电解电容相当于电容串 电阻和电感

使得电流不会有过大的变化，降低di/dt

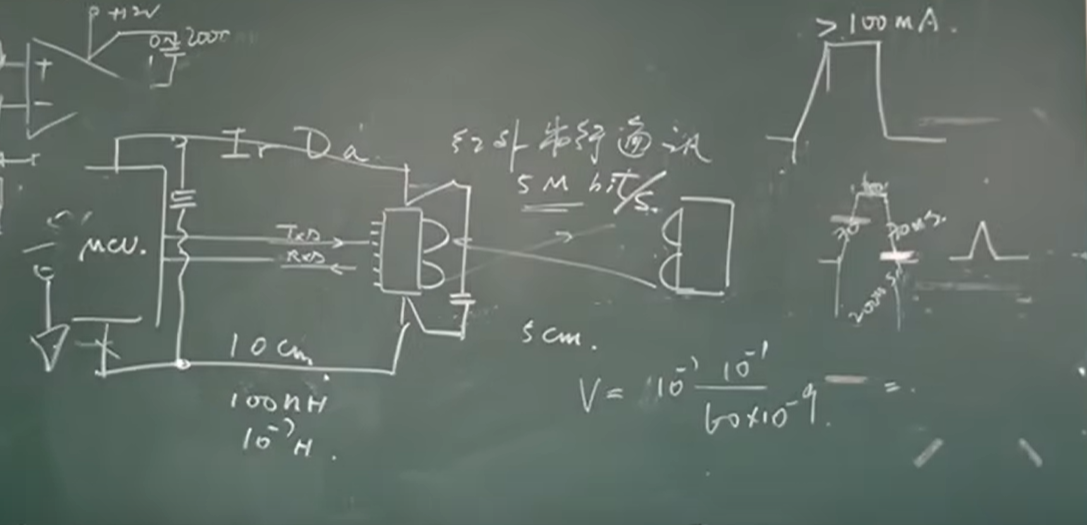

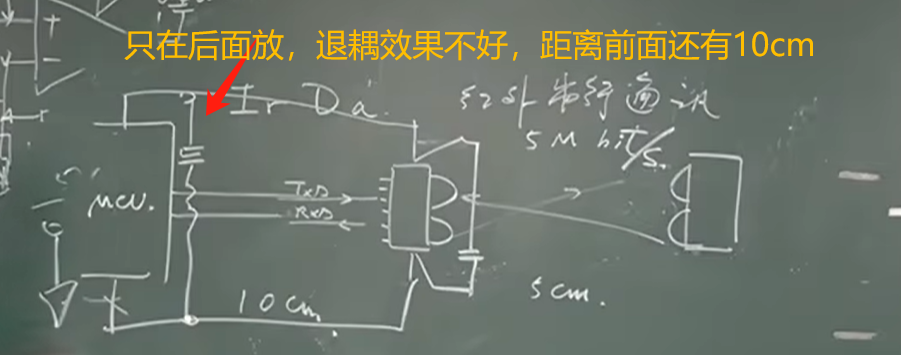

红外例子

红外属于耗电比较大的器件，且通信速率为 5Mbit/s,发送一位200ns，

由于退耦不好，电流上升和下降速度慢，通信速率就上不去

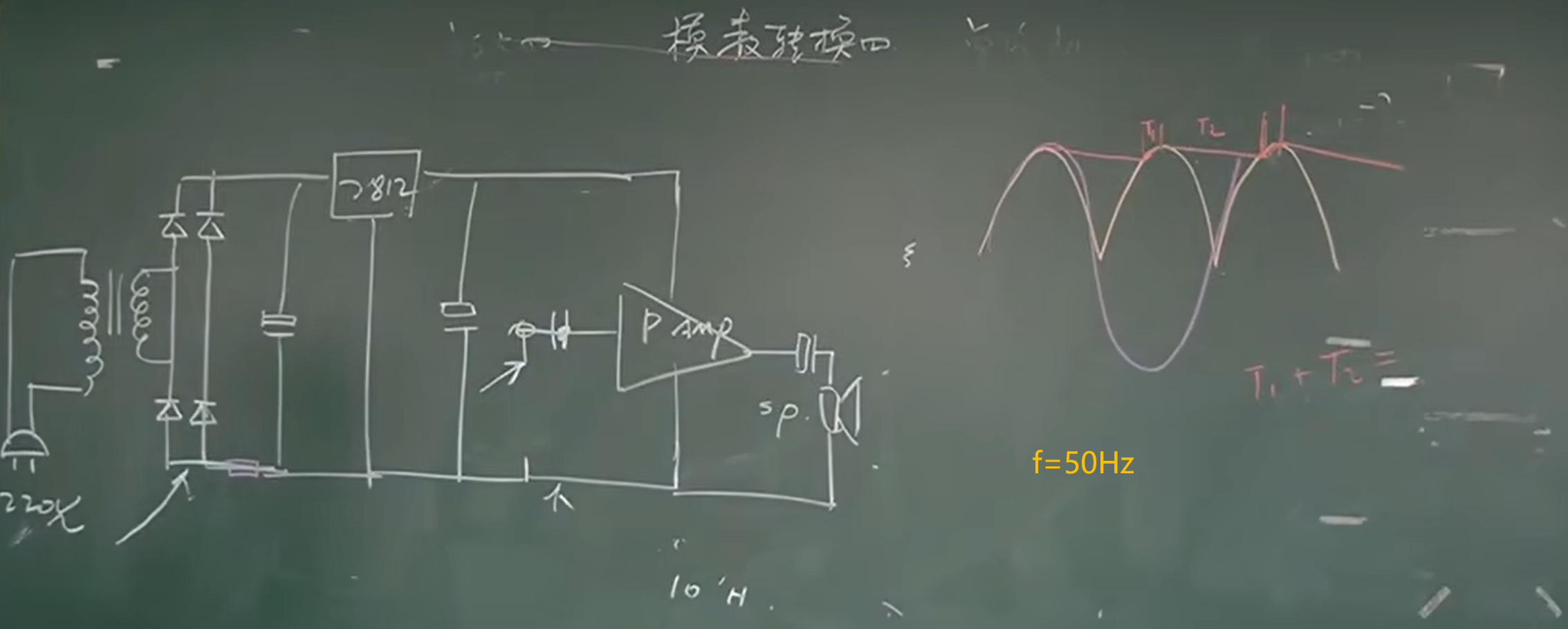

例二,接地不好导致关闭后仍然鸣叫

从外部把信号源接入这个电路，信号就在运放的输入端，地的话应在运放下部的地处，但是为图方便，信号源的信号线接入后，信号源的地直接接在了电源处，（起初在左下侧，白色箭头处），后把接地改到运放旁的紫色点处

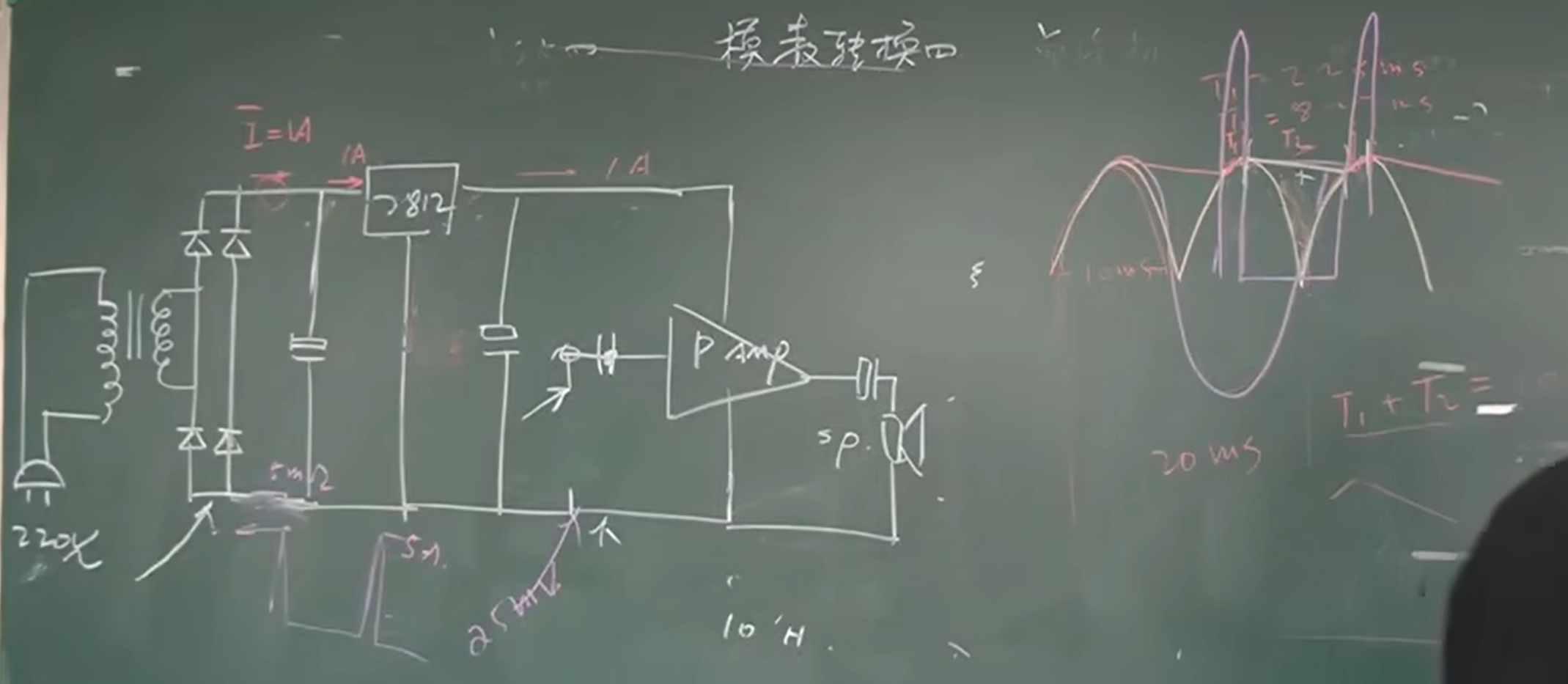

右侧的信号(紫色的信号是电流)，三端口电源模块的平均电流是1A，占比狠下的话，峰值就很高

(一个正弦波是50Hz，20ms;对应整流后的两个小鼓起，所以T1+T2是它的一半是10ms)

交流整流后变为脉动直流，滤波后变为基本平滑的直流

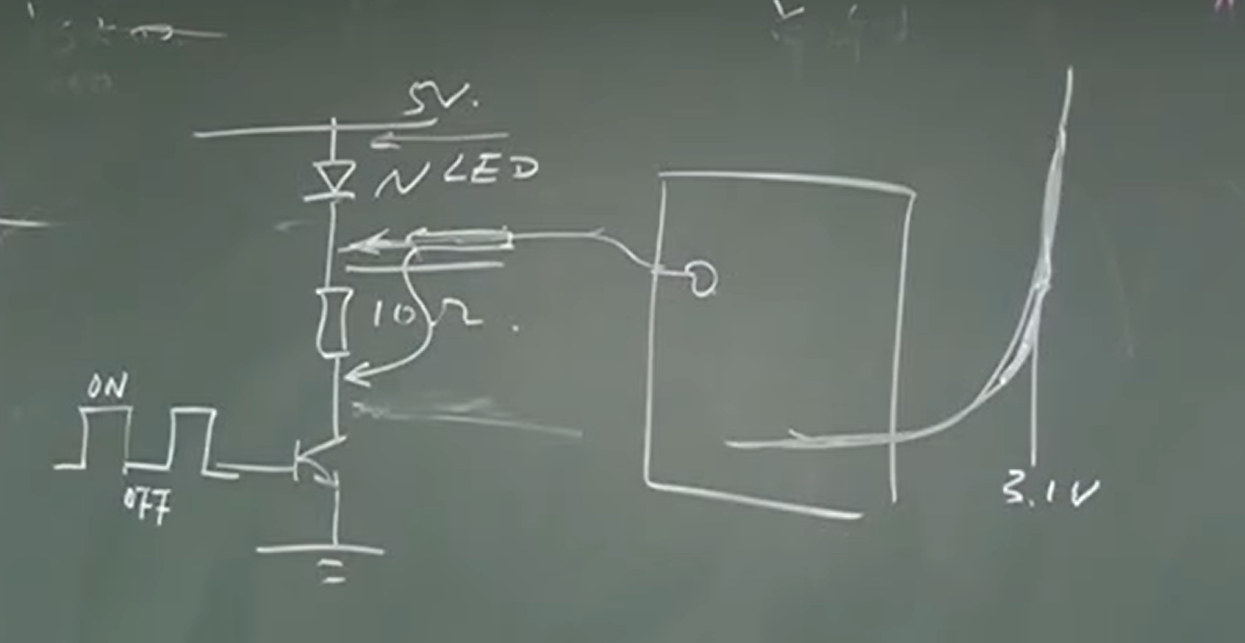

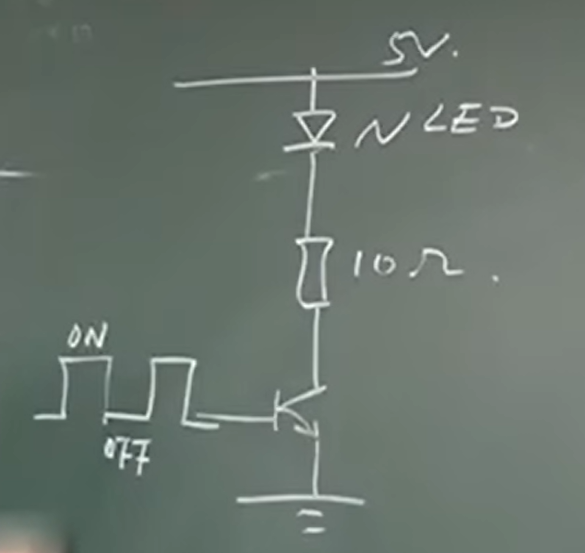

发光二极管的电流

、

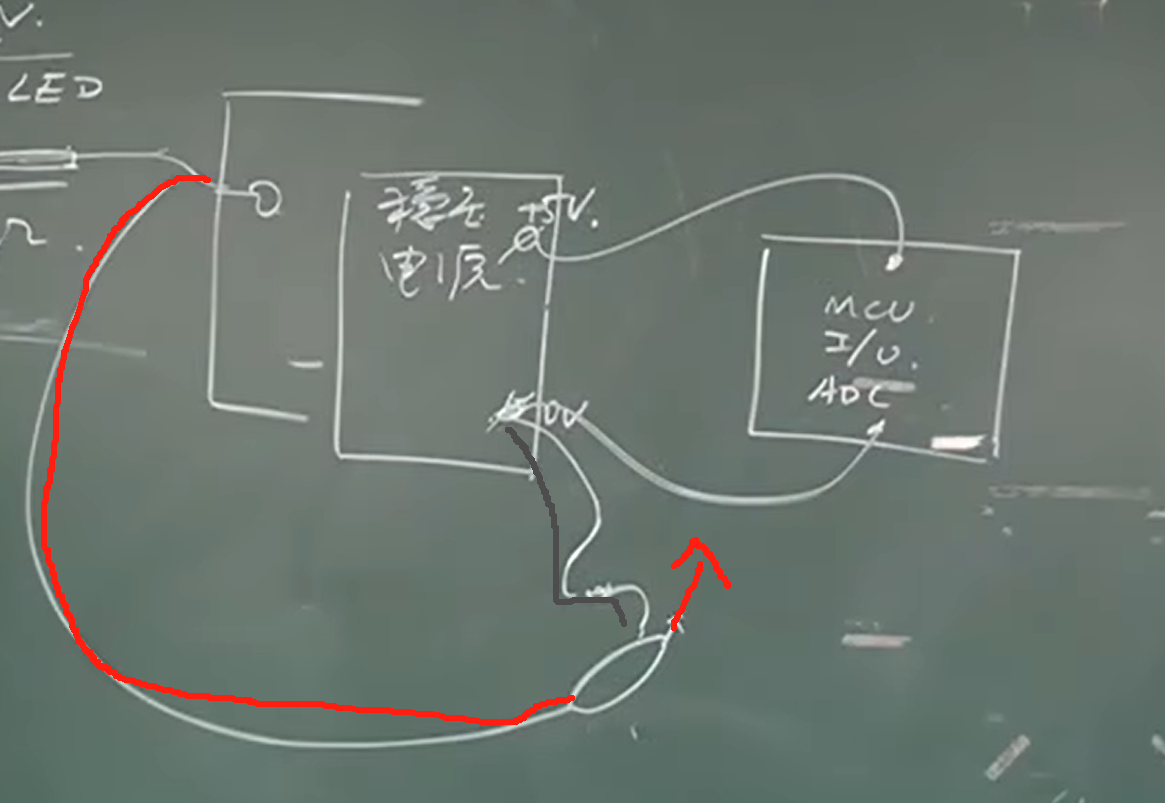

两个常见错误

在外面接了一个地后，到处戳，来测量

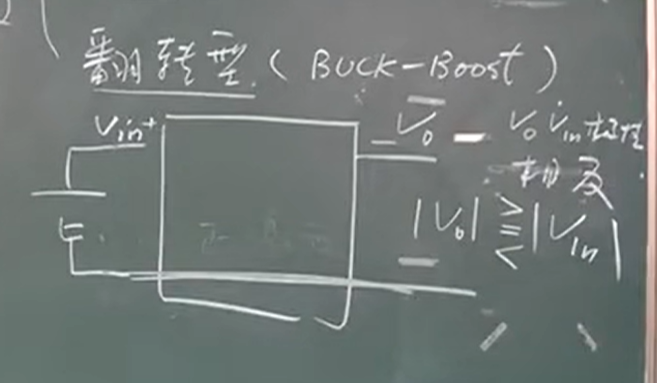

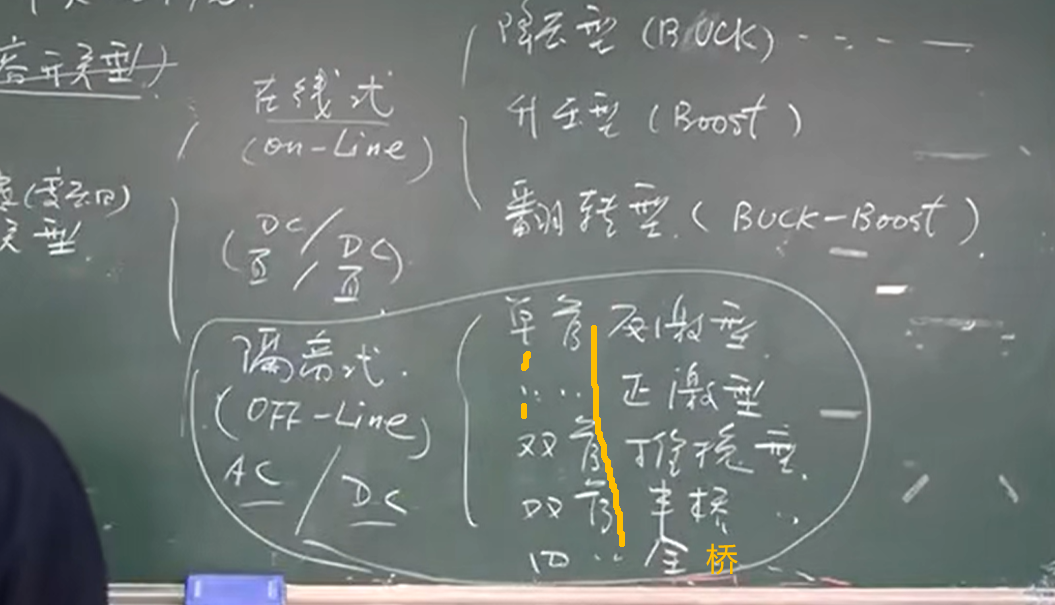

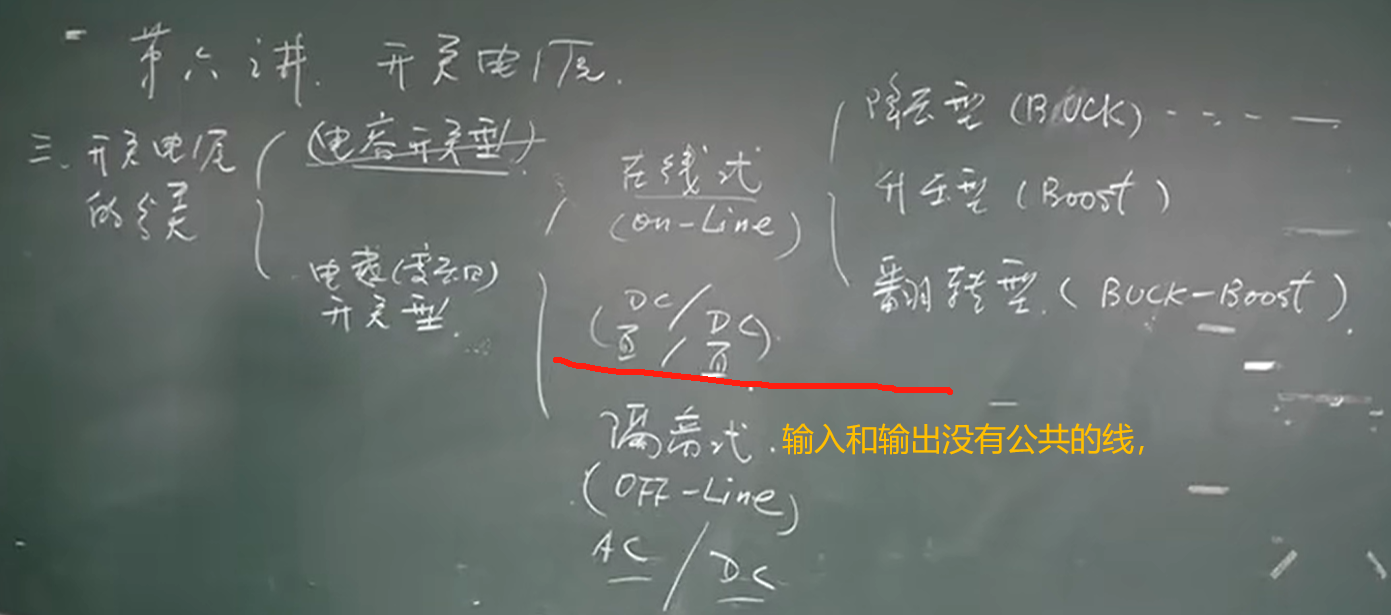

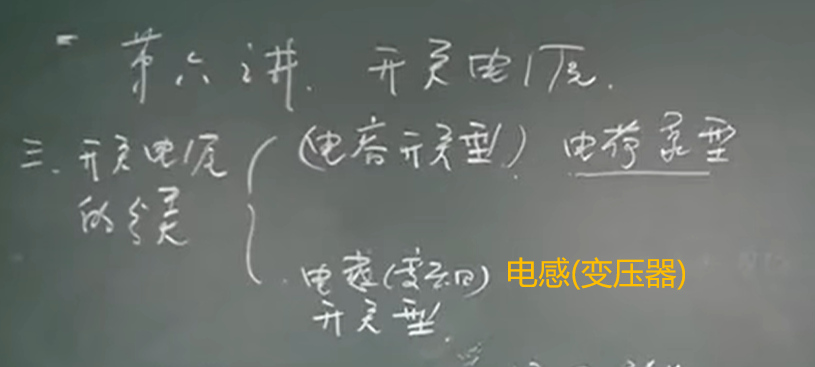

开关电源

安全电压：交流36V 50Hz
