一、内核中为什么引入自动创建设备节点

1.因为应用层通过设备节点调用内核层，每次都需要输入mknod命令手动创建设备节点

2.mknod命令手动创建设备节点，需要注意主设备号和次设备号

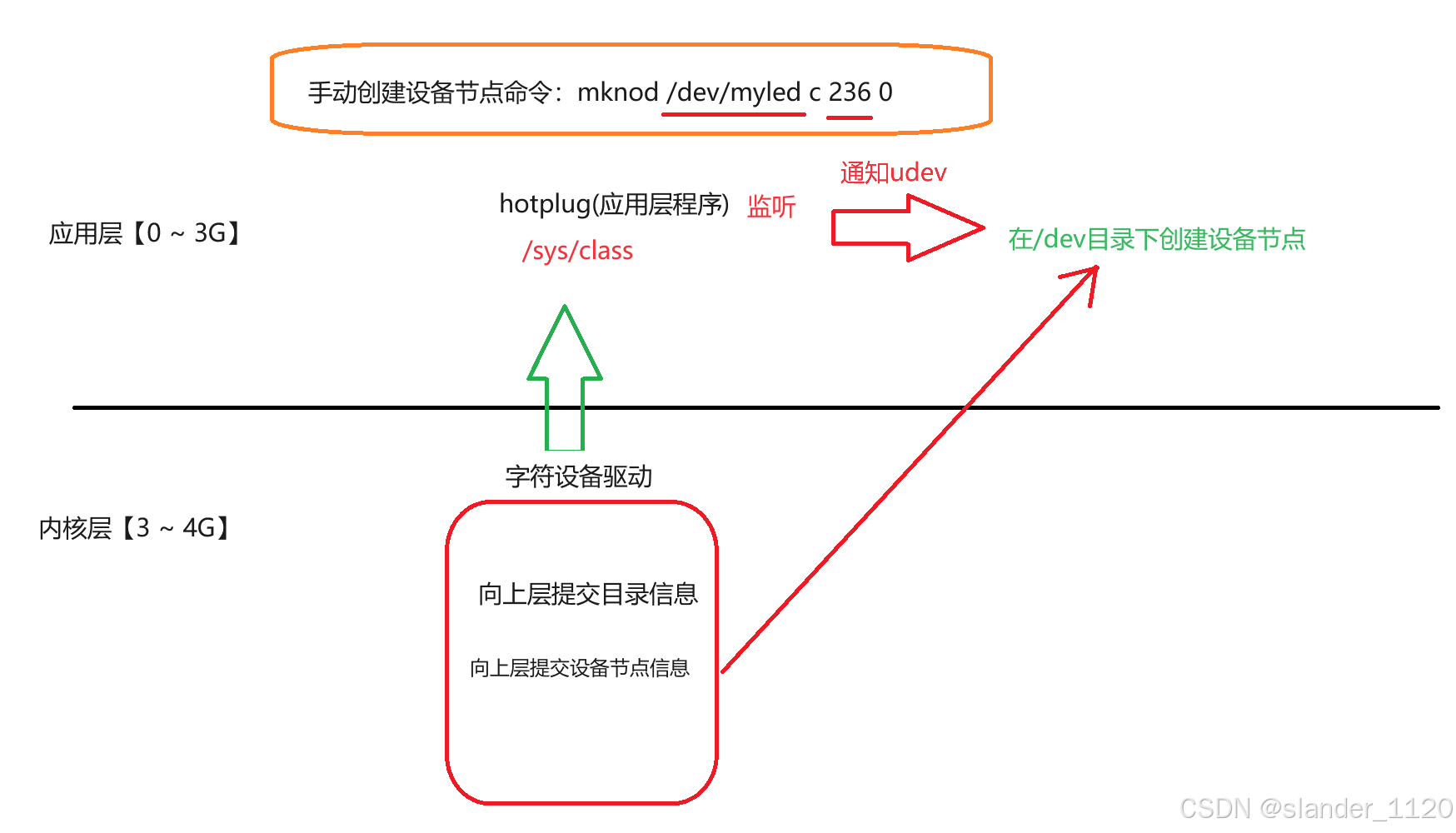

二、自动创建设备节点机制

udev机制：在2.6内核版本引入，udev自动创建设备几点机制在用户空间实现

mdev是轻量级的udev，在嵌入式开发中，常用udev自动创建设备节点机制

三、自动创建设备节点实现

四、向上层提交目录信息

#include <linux/device.h>

struct class* class_create(owner, name)

函数功能：向应用层/sys/class目录下，提交目录信息

参数：

         owner：THIS_MODULE

        name：向上层提交目录名字

        返回值：成功返回struct class* 结构体指针 ====> 目录句柄

        失败借助于IS_ERR,判断是否在4K空间

例子： struct class* cls;

cls = class_create(THIS_MODULE,"myled");

            if (IS_ERR(cls)) {

    return PTR_ERR(cls);

}

void class_destroy(struct class *cls);//取消向上层提交目录信息

五、向上层提交设备节点信息

struct device * device_create(struct class *cls, struct device *parent, dev_t devt, void *drvdata, const char *fmt, ...);

函数功能：向/dev目录下，提交设备节点信息

参数：

         cls：目录句柄指针

         parent：NULL

        devt：设备号

                MAJOR(dev)：根据设备号，获取主设备号的值

                MINOR(dev)：根据设备号，获取次设备号的值

                MKDEV(ma,mi)：根据主设备号和次设备号，合成设备号

        drvdata：NULL

        fmt:格式控制符

         ....：可变参数

返回值：

        成功返回struct device* 结构体指针

        失败借助于IS_ERR,判断是否在4K空间

void device_destroy(struct class *cls, dev_t devt); //取消向上层提交设备节点信息

六、如何判断内核中错误码

1.在内核中顶端预留出4k空间用来存放错误码

2.通过IS_ERR将错误码转换为地址，判断地址是否在顶层4k空间

3.通过PTR_ERR将地址转换为错误码，返回错误码

七、练习代码

#include <linux/init.h>
#include <linux/module.h>
#include <linux/fs.h>
#include <linux/uaccess.h>
#include <linux/device.h>

#define CNAME "mycdev"
unsigned int major = 0;
char kbuf[128] = {};
struct class* cls;
struct device* device;

int myled_open(struct inode *inode, struct file *file)
{
    printk("%s:%s:%d\n",__FILE__,__func__,__LINE__);
    return 0;
}
ssize_t myled_read(struct file *file, char __user *ubuf, size_t size, loff_t *loff)
{
    int ret;
    printk("%s:%s:%d\n",__FILE__,__func__,__LINE__);
    //如果用户空间想读的大小256个字节，大于内核空间的大小128个字节，需要更正用户空间读的大小
    if(size > sizeof(kbuf)) size = sizeof(kbuf);
    ret = copy_to_user(ubuf,kbuf,size); //将内核空间的数据，写入到用户空间
    if(ret){
        printk("copy to user is error\n");
        return -EIO;
    }
    return size;
}
ssize_t myled_write(struct file *file, const char __user *ubuf, size_t size, loff_t *loff)
{
    int ret;
    printk("%s:%s:%d\n",__FILE__,__func__,__LINE__);

    //如果用户空间想写的大小256个字节，大于内核空间的大小128个字节，需要更正用户空间写的大小
    if(size > sizeof(kbuf)) size = sizeof(kbuf);
    ret = copy_from_user(kbuf,ubuf,size); //将用户空间的数据，写入到内核空间
    if(ret){
        printk("copy from user is error\n");
        return -EIO;
    }
    printk("kernel kbuf=%s\n",kbuf);
    return size;
}
int myled_close(struct inode *inode, struct file *file)
{
    printk("%s:%s:%d\n",__FILE__,__func__,__LINE__);
    return 0;
}

//操作方法结构体
const struct file_operations fops = {
    .open = myled_open,
    .read = myled_read,
    .write = myled_write,
    .release = myled_close,
};

//入口函数
static int __init demo_init(void)
{
    //注册字符设备驱动
    major = register_chrdev(0,CNAME,&fops);
    if(major < 0){
        printk("register chrdev is error\n");
        return -EIO;
    }
    printk("major = %d\n",major);

    //向上层提交目录信息
   cls = class_create(THIS_MODULE,CNAME);
   if(IS_ERR(cls)) //判断是否在4K空间
   {
        printk("class create is error\n");
        return PTR_ERR(cls); //将地址转换为错误码
   }
    //向上层提交设备节点信息
    device = device_create(cls,NULL,MKDEV(major,0),NULL,CNAME);
    if(IS_ERR(device)) //判断是否在4K空间
    {
        printk("device create is error\n");
        return PTR_ERR(device); //将地址转换为错误码
    }
    return 0; //函数的返回值
}

//出口函数
static void __exit demo_exit(void)
{
    device_destroy(cls,MKDEV(major,0)); //取消向上层提交设备节点信息
    class_destroy(cls); //取消向上层提交目录信息
    unregister_chrdev(major,CNAME);//注销字符设备驱动
}

module_init(demo_init); //指定入口地址
module_exit(demo_exit); //指定出口地址
MODULE_LICENSE("GPL"); //许可证,遵循GPL协议
