Spring Cloud Ribbon源码分析

一、ILoadBalancer

Ribbon实现负载均衡的核心接口为ILoadBalancer

public interface ILoadBalancer {
   //添加后端服务
  public void addServers(List<Server> newServers);

  //选择一个后端服务
  public Server chooseServer(Object key);

//标记一个服务不可用
  public void markServerDown(Server server);

//获取当前可用的服务列表
  public List<Server> getReachableServers();

//获取所有后端服务列表
   public List<Server> getAllServers();
}

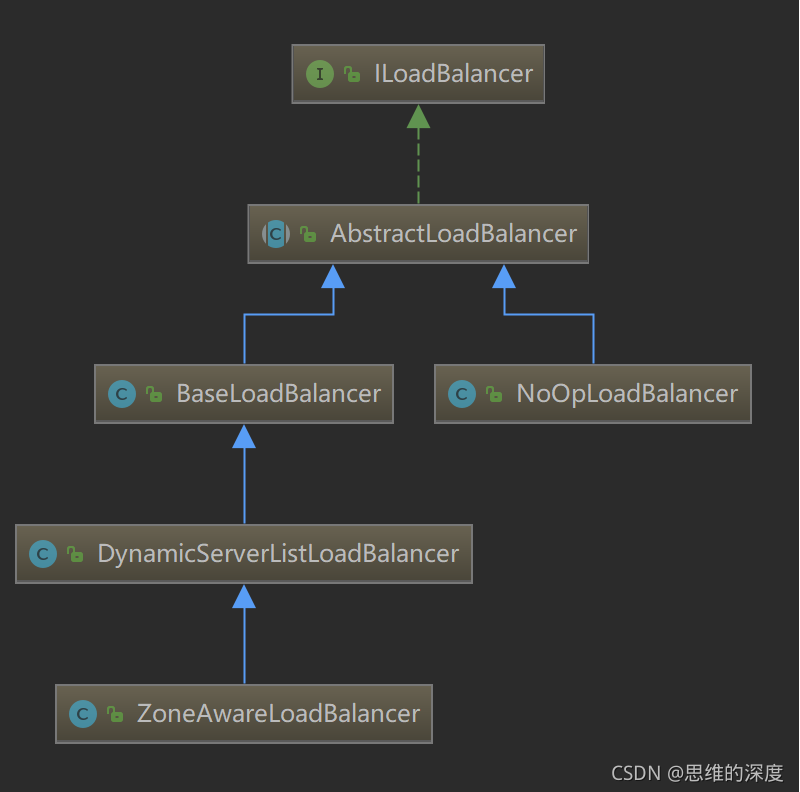

ILoadBalancer 接口的类层结构如下所示：

 核心功能实现在BaseLoadBalancer类中，核心组件有IRule、IPing和LoadBalancerStats等。

1. IRule

IRule 接口是对负载均衡策略的一种抽象，可以通过实现这个接口来提供各种适用的负载均衡算法

public interface IRule{
    public Server choose(Object key);

    public void setLoadBalancer(ILoadBalancer lb);
    public ILoadBalancer getLoadBalancer();
}

choose 方法是该接口的核心方法，根据key从指定服务列表中获取对应的服务

2. IPing

IPing 接口判断目标服务是否存活，定义如下：

public interface IPing {
    public boolean isAlive(Server server);
}

        可以看到 IPing 接口中只有一个 isAlive() 方法，通过对服务发出"Ping"操作来获取服务响应，从而判断该服务是否可用。

3.  LoadBalancerStats

        LoadBalancerStats 类记录负载均衡的实时运行信息，用来作为负载均衡策略的运行时输入。

       ILoadBalancer接口中的chooseServer方法是实现负载均衡的核心方法，BaseLoadBalancer定义的chooseServer方法实现如下：

public Server chooseServer(Object key) {
        if (counter == null) {
            counter = createCounter();
        }
        counter.increment();
        if (rule == null) {
            return null;
        } else {
            try {
                return rule.choose(key);
            } catch (Exception e) {
                 return null;
            }
        }
}

        这里使用了 IRule 接口的 choose 方法选择服务信息，负载均衡算法可以分成两大类，即静态负载均衡算法和动态负载均衡算法。静态负载均衡算法比较容易理解和实现，典型的包括随机（Random）、轮询（Round Robin）和加权轮询（Weighted Round Robin）算法等。典型动态算法包括源 IP 哈希算法、最少连接数算法、服务调用时延算法等。

二、负载均衡策略

        Ribbon实现的负载均衡策略如下图所示：



RandomRule：随机策略

RoundRobbinRule：轮询策略

RetryRule：请求失败的重试策略，属于容错机制

WeightedResponseTimeRule：该策略与请求的响应时间有关，显然，如果响应时间越长，就代表这个服务的响应能力越有限，那么分配给该服务的权重就应该越小。

BestAvailableRule ：选择一个并发请求量最小的服务器，逐个考察服务器然后选择其中活跃请求数最小的服务器。

AvailabilityFilteringRule：通过检查 LoadBalancerStats 中记录的各个服务器的运行状态，过滤掉那些处于一直连接失败或处于高并发状态的后端服务器。

三、Spring Cloud Netflix Ribbon

         Spring Cloud Netflix Ribbon组件在Netflix Ribbon组件上进行封装和集成，调用关系如下：

1. @LoadBalanced 注解

为什么通过 @LoadBalanced 注解创建的 RestTemplate 就能自动具备客户端负载均衡的能力？

在 Spring Cloud Netflix Ribbon 中存在一个自动配置类——LoadBalancerAutoConfiguration 类。

LoadBalancerAutoConfiguration类的核心功能如下：

1. 创建一个LoadBalancerInterceptor的Bean，用于实现对客户端发起请求时进行拦截， 以实现客户端负载均衡
2. 创建一个RestTemplateCustomizer的Bean，用于给RestTemplate增加拦截器
3. 维护了一个被@LoadBalanced 注解修饰的RestTemplate对象列表， 并在这里进行初始化， 通过调用RestTemplateCustomizer的实例来给需要客户端负载均衡的RestTemplate增加LoadBalancerinterceptor拦截器。

在LoadBalancerAutoConfiguration 类中，维护着一个被 @LoadBalanced 修饰的 RestTemplate 对象的列表。在初始化的过程中，对于所有被 @LoadBalanced 注解修饰的 RestTemplate，调用 RestTemplateCustomizer 的 customize 方法进行定制化，该定制化的过程就是对目标 RestTemplate 增加拦截器 LoadBalancerInterceptor，如下所示：

@Configuration(proxyBeanMethods = false)
@ConditionalOnMissingClass("org.springframework.retry.support.RetryTemplate")
static class LoadBalancerInterceptorConfig {

   @Bean
   public LoadBalancerInterceptor loadBalancerInterceptor(
         LoadBalancerClient loadBalancerClient,
         LoadBalancerRequestFactory requestFactory) {
      return new LoadBalancerInterceptor(loadBalancerClient, requestFactory);
   }

   @Bean
   @ConditionalOnMissingBean
   public RestTemplateCustomizer restTemplateCustomizer(
         final LoadBalancerInterceptor loadBalancerInterceptor) {
      return restTemplate -> {
         List<ClientHttpRequestInterceptor> list = new ArrayList<>(
               restTemplate.getInterceptors());
         list.add(loadBalancerInterceptor);
         restTemplate.setInterceptors(list);
      };
   }

}

         这个 LoadBalancerInterceptor 用于实时拦截，可以看到它的构造函数中传入了一个对象 LoadBalancerClient，而在它的拦截方法本质上就是使用 LoadBalanceClient 来执行真正的负载均衡。LoadBalancerInterceptor 类代码如下所示：

public class LoadBalancerInterceptor implements ClientHttpRequestInterceptor {

   private LoadBalancerClient loadBalancer;

   private LoadBalancerRequestFactory requestFactory;

   public LoadBalancerInterceptor(LoadBalancerClient loadBalancer,
         LoadBalancerRequestFactory requestFactory) {
      this.loadBalancer = loadBalancer;
      this.requestFactory = requestFactory;
   }

   public LoadBalancerInterceptor(LoadBalancerClient loadBalancer) {
      // for backwards compatibility
      this(loadBalancer, new LoadBalancerRequestFactory(loadBalancer));
   }

   @Override
   public ClientHttpResponse intercept(final HttpRequest request, final byte[] body,
         final ClientHttpRequestExecution execution) throws IOException {
      final URI originalUri = request.getURI();
      String serviceName = originalUri.getHost();
      Assert.state(serviceName != null,
            "Request URI does not contain a valid hostname: " + originalUri);
      return this.loadBalancer.execute(serviceName,
            this.requestFactory.createRequest(request, body, execution));
   }

}

        可以看到这里的拦截方法 intercept 直接调用了 LoadBalancerClient 的 execute 方法完成对请求的负载均衡执行

   2. LoadBalanceClient 接口

public interface LoadBalancerClient extends ServiceInstanceChooser {

   <T> T execute(String serviceId, LoadBalancerRequest<T> request) throws IOException;

   <T> T execute(String serviceId, ServiceInstance serviceInstance,
         LoadBalancerRequest<T> request) throws IOException;
   URI reconstructURI(ServiceInstance instance, URI original);
}

        这里有两个 execute 重载方法，用于根据负载均衡器所确定的服务实例来执行服务调用。而 reconstructURI 方法则用于构建服务 URI，使用负载均衡所选择的 ServiceInstance 信息重新构造访问 URI，也就是用服务实例的 host 和 port 再加上服务的端点路径来构造一个真正可供访问的服务。

   LoadBalancerClient接口的实现类有RibbonLoadBalancerClient和BlockingLoadBalancerClient，在RibbonLoadBalancerClient类中choose方法

public ServiceInstance choose(String serviceId, Object hint) {
   Server server = getServer(getLoadBalancer(serviceId), hint);
   if (server == null) {
      return null;
   }
   return new RibbonServer(serviceId, server, isSecure(server, serviceId),
         serverIntrospector(serviceId).getMetadata(server));
}

choose方法最终调用getServer获取服务

protected Server getServer(ILoadBalancer loadBalancer, Object hint) {
   if (loadBalancer == null) {
      return null;
   }


   return loadBalancer.chooseServer(hint != null ? hint : "default");
}

        这里的 loadBalancer 对象就是前面介绍的 Netflix Ribbon 中的 ILoadBalancer 接口的实现类。这样，我们就把 Spring Cloud Netflix Ribbon 与 Netflix Ribbon 的整体协作流程串联起来。
