一、位图概念

1.面试题

给40亿个不重复的无符号整数，没排过序。给一个无符号整数，如何快速判断一个数是否在这40亿个数中。【腾讯】

对于这个问题，在前面学习到的知识中，我们有两种方案进行解决：

遍历，时间复杂度O(N)
排序 + 二分查找，时间复杂度O(NlogN) + O(logN)

而对于40亿的无符号整数来说，我们计算一下将这些数组放在内存中需要多大的空间：

10亿个字节换算后需要0.93GB的内存(近似看作1GB) -->

10亿个整型则需要4GB的内存 -->

40亿个整型就需要16GB的内存！！！

我们16GB的电脑内存刚开机就已经占用了20%以上的内存，因此对于这种场景，上述两种方案明显不可取。此时就需要用到位图解决。

2.位图的概念

位图是一种数据结构，是用每一位来存放某种状态，适用于海量数据，整数，数据无重复的场景。通常是用来判断某个数据存不存在的。

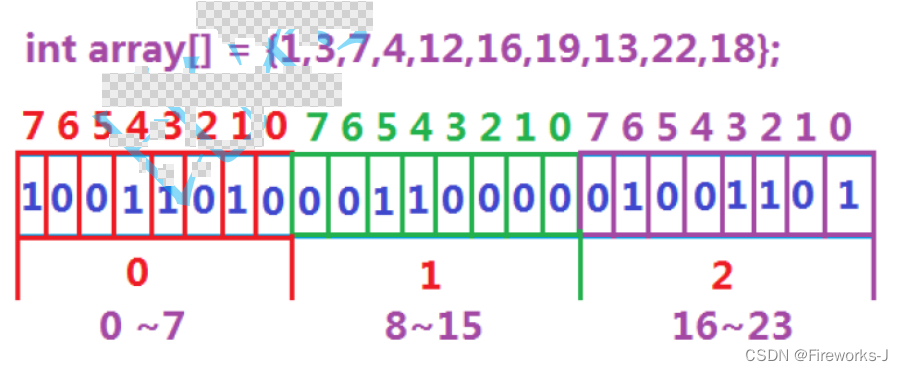

数据是否在给定的整形数据中，结果是在或者不在，刚好是两种状态，那么可以使用一个二进制比 特位来代表数据是否存在的信息，如果二进制比特位为1，代表存在，为0代表不存在。比如：

如上例子，10个整数本应该存放需要40个字节，此时用位图只需要3个字节。而此时处理40亿个整型数据的问题也就迎刃而解了。

二、位图的实现

注意：模拟实现的位图只处理0和正整数数据

思路：一个字节有8个比特位，每个比特位只表示0和1。位图的关键就在于，对于每个字节，将其所有比特位用来表示对应的某些数存不存在。例如：一个byte类型占一个字节，也就是8个比特位，则第一个byte用来表示0-7，第一个表示8-15，以此类推。

下面，我用byte数组的方式模拟实现了一个位图（Java中BitSet集合类中用的是long数组，为什么？）

import java.util.Arrays;

public class MyBitSet {

    byte[] elem;
    int usedSize;

    public MyBitSet() {
        elem = new byte[4];
    }

    //bits：elem数组需要存入的最大位数
    public MyBitSet(int bits) {
        elem = new byte[bits / 8 + 1];
    }

    //存入集合 -> 等价于将数据的对应位置为1
    public void set(int val) {
        if (val < 0) {
            throw new IndexOutOfBoundsException();
        }
        //判断是否需要扩容
        if (val >= elem.length * 8) {
            elem = Arrays.copyOf(elem, val / 8 + 1);
        }
        int arrayIndex = val / 8; //该数字在数组中应存入的位置
        int bitIndex = val % 8; //该数字在数组位置中应存入的比特位位置
        elem[arrayIndex] |= (byte) (1 << bitIndex);
        usedSize++;
    }

    //判断数字是否存在 -> 等价于检查数据的对应位置是否为1
    public boolean get(int val) {
        if (val < 0) {
            throw new IndexOutOfBoundsException();
        }
        int arrayIndex = val / 8;
        //如果下标超过数组元素个数，一定不存在
        if (arrayIndex >= elem.length) {
            return false;
        }
        int bitIndex = val % 8;
        //逻辑& 如果结果不为0，说明当前bitIndex位置为1，否则为0
        return (elem[arrayIndex] & (1 << bitIndex)) != 0;
    }

    //将数据的对应位置置为0
    public void reSet(int val) {
        if (val < 0) {
            throw new IndexOutOfBoundsException();
        }
        int arrayIndex = val / 8;
        if (arrayIndex >= elem.length) {
            return;
        }
        int bitIndex = val % 8;
        // 1 << bitIndex位置为1，对整个字节取反，再逻辑&运算
        // 这样bitIndex位置无论是0或者1都会被置0，其余位都为1，因此会保留原有的1
        elem[arrayIndex] &= (byte) ~(1 << bitIndex);
        usedSize--;
    }

    public int getUsedSize() {
        return usedSize;
    }
}

MyBitSet 中有三个主要方法，其解决方式基本一致，只在最后的位运算中有所差别，代码中已有详细的注释。

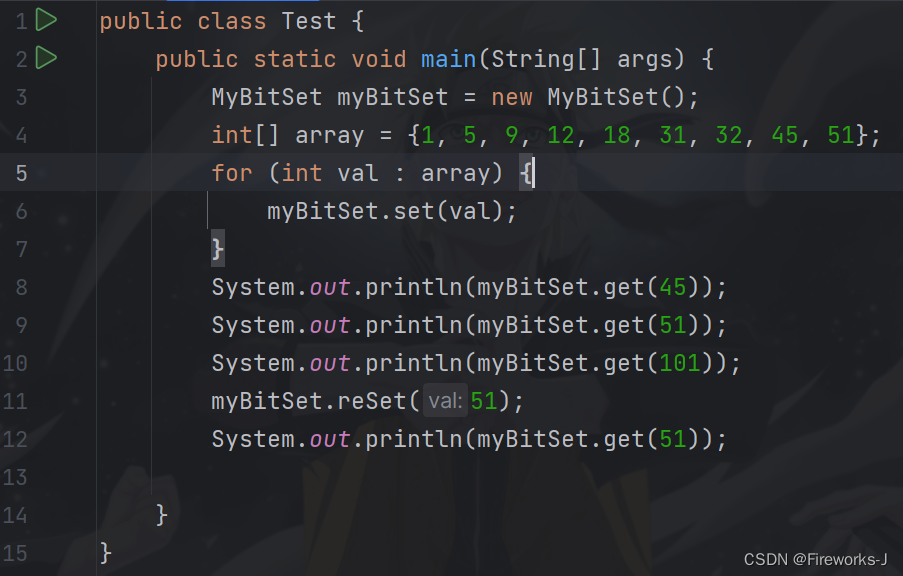

对比上述代码和这个测试用例，我们来想想为什么Java中的BitSet集合类使用long数组进行存储？

在Java中，byte占1个字节，long占8个字节，也就是说一个long可以存64比特位的信息，对于数字分散较大情况，long类型更有可能直接存入这个信息。
对于上述代码来说，byte数组默认的长度为4，即能够存储32位信息，而在数据为32，45，51时，数组都进行了扩容操作（当然也可以做二倍扩容，不要只扩容到刚好放的下的情况），显然这样的操作对比long类型来说，数组的长度必然更大，需要扩容的可能性也更大。

总结：使用long数组作为BitSet的底层数据结构是为了提高存储效率、快速访问和实现位级别的操作。这种设计使得BitSet在处理大规模位信息时能够高效地进行操作，并且具有较低的空间复杂度。

三、位图的应用

使用位图进行排序

基本思想：在模拟实现的位图数组中，顺序读取BitSet中被设置为1的位，这些位所对应的索引即为排好序的整数序列。这种排序方式也就是我们熟悉的基于计数排序（Counting Sort）的算法。

下面是使用位图进行排序的基本步骤：

创建BitSet：根据待排序的整数集合的范围，创建一个足够大的BitSet对象。
设置位：遍历待排序的整数集合，将每个整数对应的位设置为1。
读取排序结果：按顺序读取BitSet中被设置为1的位，这些位所对应的索引即为排好序的整数序列。

由于位图中的每个比特位只能证明其存不存在，因此对于重复的数据，位图无法全部获取，但能够以数值上的大小进行排序，因此，位图的排序就已经做到了排序+去重。

public class Test {
    public static void main(String[] args) {
        MyBitSet myBitSet = new MyBitSet();
        int[] array = {1, 5, 9, 12, 18, 31, 32, 45, 51, 45, 45};
        for (int val : array) {
            myBitSet.set(val);
        }
        System.out.println(myBitSet.get(45));
        System.out.println(myBitSet.get(51));
        System.out.println(myBitSet.get(101));
        myBitSet.reSet(51);
        System.out.println(myBitSet.get(51));

        for (int i = 0; i < myBitSet.elem.length; i++) {
            for (int j = 0; j < 8; j++) {
                if ((myBitSet.elem[i] & (1 << j)) != 0) {
                    System.out.print(i * 8 + j + " ");
                }
            }
        }
    }
}

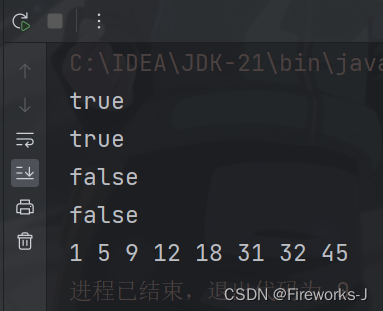

结果如下：
