CentOS 6.5搭建LVS负载均衡集群和Keepalived

一、LVS群集应用基础

1.群集的类型

1）负载均衡集群：将客户机的访问请求分给多个服务器，从而缓解整个系统压力
2）高可用集群：故障切换，双机热备，多机热备
3）高性能运算集群：通过专业的硬件和软件将多个服务器的CPU、内存等资源整合在一起，形成一个超级计算机

2.负载均衡的分层结构

1）第一层：负载调度器
2）第二层：服务器池
3）第三层：共享存储

3.负载均衡的工作模式

1）地址转换：简称NAT模式，调度器作为所有服务器的网关
2）ip隧道：简称TUN模式，调度器仅作为客户机的访问入口，各服务器有独立的公网ip，不经过调度器直接回应客户机，通过专用ip隧道与调度器通信
3）直接路由：简称DR模式，与TUN模式类似，但调度器与个服务器处于同一网络，通过本地网络连接

二、LVS虚拟服务器

1.LVS是针对Linux内核开发的一个负载均衡项目，是Linux内核的一部分，默认编译为ip_vs模块

加载ip_vs模块：modprobe ip_vs
查看模块信息：cat /proc/net/ip_vs

2.LVS负载调度算法

1）轮询：将收到的请求按顺序平均分给每台服务器，
2）加权轮询：根据服务器的处理能力分配请求，保证处理能力强的服务器处理更多的访问请求
3）最少连接：根据服务器的已连接数进行分配，将请求有限分配给连接数少的节点
4）加权最少连接：在服务器性能差异较大时，性能好的将处理更多的请求

2.LVS管理工具——ipvsadm

1）ipvsadm命令

命令	解释
-A	添加虚拟服务器（调度器——网关）
-t	指定虚拟IP地址（调度器外网ip）和端口
-s	指定调度算法
	rr：轮询 wrr：加权轮询 lc：最少轮询 wlc：加权最少连接
-a	添加要调度的服务器
-r	指定服务器的ip和端口
-m	使用NAT模式
-g	使用DR模式
-i	使用TUN模式
-w	指定权重（权重为0表示暂停该节点）
-d	从服务器池中删除指定服务器
-D	删除此虚拟服务器
ipvsadm-save/service ipvsadm save	保存策略（需重定向指定文件，不指定则为默认文件）
ipvsadm-restore	恢复策略

三、构建LVS负载均衡群集

1.LVS-NAT地址转换模式

1)打开调度器路由转发功能

vim /etc/sysctll.conf
	net.ipv4.ip_forward = 1
sysctl -p

2)设置SNAT

2.配置负载分配策略

1）配置负载均衡策略

ipvsadm -At 172.16.17.21:80 -s rr
例：ipvsadm -at 172.16.17.21:80 -r 192.168.1.1:80 -m -w 1

2）配置节点服务器
安装配置httpd
此处省略

3.测试LVS集群

LVS-DR

一、LVS-DR概述

LVS负载调度器作为集群的访问入口，但不作为网关使用，服务器池中各节点各自有两个网卡，一个网卡属于内网负责接收调度器的调度，另一个接入Internet，由各节点将响应数据发送给客户机

二、配置多个公网ip的LVS-DR

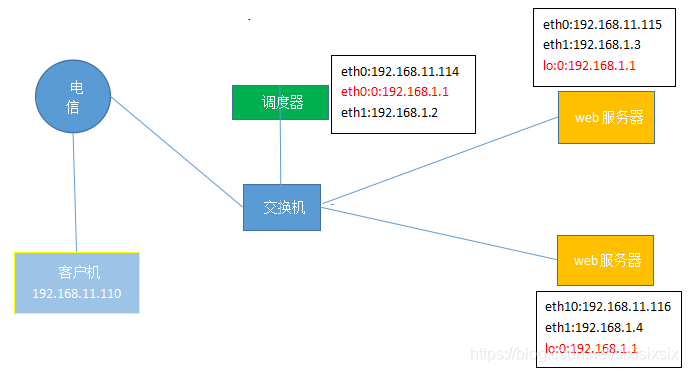

以下是我的拓扑图，是在虚拟机中完成的，系统是CentOS 6.5

1.配置负载调度器

1）配置虚拟IP地址（VIP）

vim /etc/sysconfig/network-scripts/ifcfg-eth0:0
DEVICE=eth0:0
ONBOOT=yes
IPADDR=192.168.1.1
NETMASK=255.255.255.0

2）因为调度器和个服务器要用到公用VIP，为避免冲突，关闭内核的重定向参数响应

vim /etc/sysctl.conf
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.eth0.send_redirects = 0

3）配置负载均衡策略

ipvsadm -At 192.168.11.114:80 -s rr
ipvsadm -at 192.168.11.114:80 -r 192.168.11.115 -g -w 1
ipvsadm -at 192.168.11.114:80 -r 192.168.11.116 -g -w 1

4）配置节点服务器
① 配置VIP

vim /etc/sysconfig/network-scripts/ifcfg-lo:0
DEVICE=lo:0
ONBOOT=yes
IPADDR=192.168.1.2
NETMASK=255.255.255.255

② 添加VIP本地访问路由

vim /etc/sysctl.conf
	/sbin/route add -host 192.168.11.114 dev lo:0
route add -host 192.168.11.114 dev lo:0

③ 关闭内核重定向参数

net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.default.arp_ignore = 1
net.ipv4.conf.default.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2

④ 安装并配置httpd
5）测试LVS集群

二、配置仅用一个公网ip的LVS-DR

1.概述

在前面的基础上，添加网关服务器，集群内所有机器只有一个私有ip和VIP，客户机访问网关的公网IP时映射到调度器的VIP，再有服务器通过网关直接回复数据给客户机

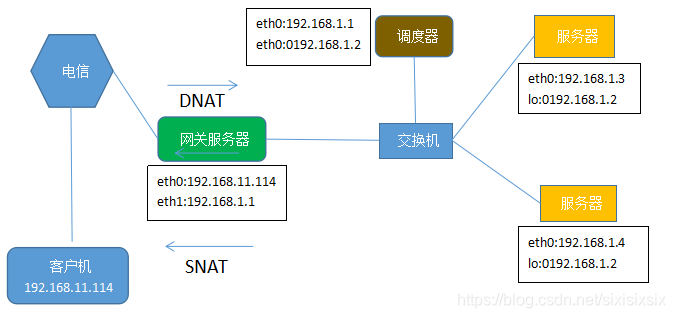

以下是我的拓扑图，配置省略

192.168.11.0是模拟的外网，1.0是内网

LVS+Keepalived高可用集群

一、keepalived概述

Keepalived采用VRRP（虚拟路由冗余协议）热备份协议，有多台路由器组成一个热备组，通过VIP对外提供服务，每个热备组同一时刻只有一个主路由器提供服务，其他处于备份状态，

二、Keepalived的安装与控制

1.安装支持包

yum -y install kernel-devel openssl-devel popt-devel
yum -y install ipvsadm

2.编译安装Keepalived

1）解压
2）配置安装

./configure --prefix=/ --with-kernel-dir=/usr/src/kernel/2.6.32-431.e16.x86_64
make && make install

3）设置开机启动

chkconfig --add keepalived
chkconfig keepalived on

三、Keepalived的配置文件

1.Keepalived主配置文件介绍

Keepalived配置文件位置/etc/keepalived/keepalive.conf，global_defs {…}为热备部分配置，virtual_server{…}部分为调度器部分

global_defs {
    router_id KEEP					#本服务器的名称
}
vrrp_instance VI_1 {					#热备组名
    state BACKUP  	  #热备状态，master为主服务器，backup为备份服务器
    interface eth0					#承载VIP的网卡接口
    virtual_router_id 1				#热备组ID
    priority 99						#优先级，越大优先级越高
    advert_int 1						#通告间隔描述（心跳频率）
    authentication {				#认证类型，每个组必须相同
        auth_type PASS			#认证类型（当前为密码认证）
        auth_pass 123456		#密码
    }
    virtual_ipaddress {
        192.168.1.2				#指定漂移地址（VIP）可以有多个
    }
}
virtual_server 192.168.1.2 80 {		#虚拟服务器VIP，端口
    delay_loop 6					#健康检查时间（秒）
    lb_algo rr						#调度算法（当前为轮询）
    lb_kind DR						#群集工作模式（当前为DR）
    !persistence 50					#连接保持时间（！为注释）
    protocol TCP					#应用采用的协议（当前为tcp）

    real_server 192.168.1.3 80 {	#第一个web节点的ip，端口
        weight 1					#权重
        TCP_CHECK {				#健康检查方式
	    connect_port 80			#检查的端口
            connect_timeout 3	#连接超时（秒）
            nb_get_retry 3		#重试次数
            delay_before_retry 3	#重试间隔
        }
    }
}

四、配置LVS+Keepalived高可用集群

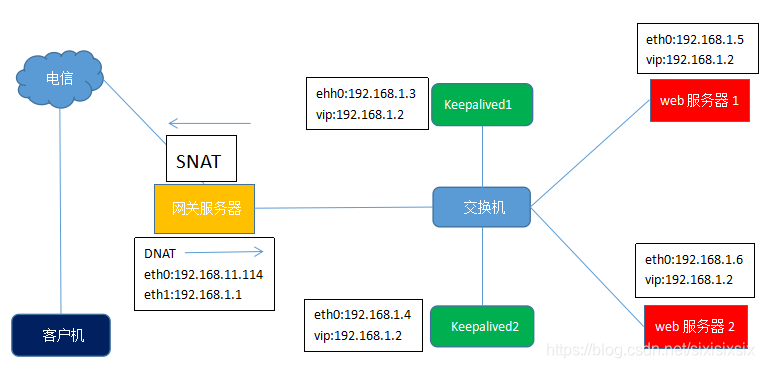

以下是我的拓扑图

1.按照上面的配置文件模板配置好Keepalived主服务器和从服务器

主服务器：Keepalived的virtual_server{…}部分相当于LVS的所有配置

service Keepalived start
ip addr show dev eth0

从服务器：

service Keepalived start
ip addr show dev eth0

2.配置web节点服务器

① 配置VIP

vim /etc/sysconfig/network-scripts/ifcfg-lo:0
	DEVICE=lo:0
	ONBOOT=yes
	IPADDR=192.168.1.2
	NETMASK=255.255.255.255

② 添加VIP本地访问路由

vim /etc/sysctl.conf
	/sbin/route add -host 192.168.11.114 dev lo:0
route add -host 192.168.11.114 dev lo:0

③ 关闭内核重定向参数

net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.default.arp_ignore = 1
net.ipv4.conf.default.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2

④ 安装并配置httpd

4.测试集群
