本人曾于2017年撰写了《WebGL开发与应用》一书，比较全面的介绍了threejs引擎的基本框架（如坐标系、矩阵、场景、相机等）和编程基础（如材质、灯光、网格、法线、UV坐标、动画、模型分析、用户交互、场景控制等），当时，浏览器对WebGL的支持还不是很普及（当时大量的用户还在使用微软的IE，而微软对WebGL一直不太友好），因此国内从事threejs（https://threejs.org/）开发的人员很少，相关的书籍或资料也比较少。

如今，形式已经发生了很大的变化，浏览器方面，几乎没有人再使用IE（edge基本取代了IE），而主流的浏览器均已完全支持WebGL；脚本方面，从ECMAScript 6.0开始已经支持类（class）的概念，从而可以对JavaScript进行面向对象编程；引擎方面，threejs目前一枝独秀，在国内外都得到了广泛的应用，特别是在游戏开发、虚拟现实、建筑可视化、数据可视化等领域，许多知名公司和开发者都开始使用threejs来创建高质量的Web应用，这正是作者再次撰写此书的原因，当然，此书的目标不再是介绍threejs的编程基础，而是提供一个更直观的threejs开发框架。

Threejs的原生代码是面向过程的，并不适合用于开发业务逻辑复杂的大型应用程序，作者结合自己多年的编程经验，开发了一套基于threejs的面向对象开发框架-ThreeSim，该框架对大量的threejs底层操作进行了封装（比如三维场景的初始化、空间目标选取、模型导入与分析、动画生成等），这些底层代码对于每一个threejs应用程序来说都是差不多的，但却往往消耗我们很多的调试精力，有了这个框架，我们就可以忽略各种底层的实现细节（如矩阵变换、向量计算等），将更多的精力集中在具体的业务逻辑上，代码会变得直观很多、简单很多。

ThreeSim框架的核心由三个类组成：（1）ThreeBase：基类，处理异步执行问题；（2）ThreeApp：应用程序类；（3）ThreeObject：3D对象类。通常情况下，一个ThreeSim应用程序会由一个继承自ThreeApp的应用程序类和多个继承自ThreeObject的3D对象类组成，通过在应用程序中添加3D对象，构建完整的Web3D场景，在用户交互方面，可以通过对应用程序或3D对象进行鼠标或键盘事件编程来完成。

本书的所有代码基于以下规范编写：（1）基于ECMAScript 6.0规范；（2）基于threejs R163版本；（3）类名使用大驼峰命名法（Upper Camel Case，即每个单词的首字母都采用大写字母，例如ThreeApp、ThreeObject）；（4）变量、函数名使用小驼峰命名法（Lower Camel Case，即第一个单词以小写字母开始，后续单词的首字母大写，例如userName、addObject()）。

3.取消订阅消息（unSubScribe）

10.初始化键盘事件（initKeyboard）

11.初始化窗口事件（initDomHandlers）

12.处理鼠标移动事件（onDocumentMouseMove）

13.处理鼠标按下事件（onDocumentMouseDown）

14.处理鼠标松开事件（onDocumentMouseUp）

15.处理键盘按下事件（onKeyDown）

16.处理键盘松开事件（onKeyUp）

17.处理键盘按键事件（onKeyPress）

18.获取鼠标位置的对象（objectFromMouse）

19.反向搜索ThreeObject对象（findObjectFromIntersected）

20.处理窗体事件（onWindowResize）

21.设置焦点（focus）

3.2 3D对象类（ThreeObject）

1.构造函数（constructor）

2.设置3D对象（setObject3D）

12.获取ThreeApp对象（getApp）

13.用户自定义方法（userAction）

3.3导出ThreeApp和ThreeObject类

4.第一个ThreeApp程序

4.1网页文件

4.2脚本文件

1.程序调试类（Logger）

如何将大量的数据高效的展示在页面上，这是一个很繁重且很重要的工作，通常我们可以使用innerHTML、innerText、textContent等属性向DOM元素中输出数据，典型的代码如下：

const myDiv = document.getElementById('myDiv');
let someText = "here is some text";
myDiv.innerText = someText;

这种原生的写法会有两个问题，一是程序繁琐，准备数据时需要时刻关心DOM元素的名称；二是只能显示基本的数据类型，比如数字、字符串等，如果要调试的变量是一个对象，JavaScript默认会显示为“[object Object]”，从而导致无法看到对象的具体内容。

在JavaScript编程实践当中，经常会遇到需要显示或者调试一个对象的具体内容的情况，如果仅仅是调试，那么可以通过console.log的方法向浏览器的控制台输出对象，控制台允许用户逐级展开对象，从而看到对象的详细内容，但如果需要在页面中显示该对象的具体内容，就需要通过递归的方式遍历对象，因为对象的层级深度是不确定的。

我们把这些数据展示的工作整合成一个类，代码如下。

class Logger {
	constructor(elem) {
		this.elem = elem;
		this.lines = [];
}
//调试基本类型的变量
	log() {
		this.lines.push([...arguments].join(' '));
}
//调试对象变量
	logObject(obj){
		for (let [key, value] of Object.entries(obj)) {
			this.log(key+":",value);
		}
	}
//递归调试对象的所有key和value
	logObjectAll(obj,c){		//c表示层级缩进的字符
		let chr = c || '　';	//默认使用全角空格缩进
		for (let [key, value] of Object.entries(obj)) {
			if (typeof value === 'object' && value !== null){
				this.log(chr,key,":","[Object]");
				this.logObjectAll(value,chr + chr);	//进入下层循环
			}
			else
				this.log(chr,key,":",value);
		}
	}
//向页面输出内容
	render() {
		this.elem.innerHTML = this.lines.join('<br />');
		this.lines = [];
	}
}
export {Logger};

下面的例子展示了如何利用Logger类进行程序调试。

let logger = new Logger(document.querySelector('#info'));
let obj={
	a:{a1:'this is a1' , a2:{a21:'this is a21' , a22:'this is a22'}},
	b:{b1:'this is b1' , b2:'this is b2'}
};
logger.logObjectAll(obj);
logger.render();

效果如图所示。

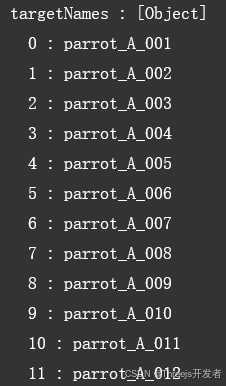

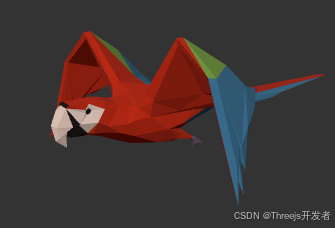

由于大多数的3D模型都包含层级关系，当我们在做模型分析的时候，经常需要一种能够快捷直观的查看模型层级关系的方法，Logger类可以很好的胜任这项工作。下图展示的是一只鹦鹉的GLB模型及其结构数据（mesh.userData），我们会在后续的章节中详细讲解具体的实现方法。

需要注意一点，模型文件可能很大（几何、材质、动画、矩阵等数据），递归输出的层级数据也就很多，向页面上输出这些数据时有可能导致页面崩溃（out of memory），编程时应注意这个问题。

2.异步处理类（ThreeBase）

利用threejs进行3D编程时，经常会遇到需要进行异步处理的情况，比如等待材质文件载入后才开始载入3D模型文件、等待3D模型载入后才开始做模型分析和渲染、等待前一个关键帧动画结束后再播放另一个关键帧动画等等，为保证这些异步的代码能够被直观的定义和有效的执行，我们创建一个基于消息订阅/发布模式的异步执行基类ThreeBase，并约定所有的threejs程序和对象类应从该类继承而来，这就可以简化后续的异步编程工作，提高代码的可读性。

class ThreeBase {
	constructor() {
		this.messageCenter = {};
	}
	subScribe(message, callback) {
		let fc = this.messageCenter[message];
		if(fc) return;
		fc = callback;
		this.messageCenter[message] = fc;
	}
	unSubScribe(message) {
		let fc = this.messageCenter[message];
		if(fc)
			delete this.messageCenter[message];
	}
	publish(message) {
		let fc = this.messageCenter[message];
		if(fc) {
		let args = Array.prototype.slice.call(arguments);
			fc.apply(this, args);
		}
	}
}
export {ThreeBase}

ThreeBase类共定义了4个方法。

1.构造函数（constructor）

构造函数，该函数定义了一个消息中心，每条消息都是一个JSON对象。

2.订阅消息（subScribe）

订阅消息，该函数接受两个参数，消息本身、回调函数，作用在于向消息中心追加一个JSON消息，当该消息被发布时（一般会在subScribe之后，由publish函数发布），可以调用callback函数，比如：

let a1 = new ThreeBase();
a1.subScribe("Loading", handle);
a1.subScribe("Building", handle);
console.log(a1);

则消息中心（即messageCenter）为: Object { Loading: handle(), Building: handle() }，如图所示。

3.取消订阅消息（unSubScribe）

取消订阅一个消息。

4.发布消息（publish）

发布一个消息。该函数的目的是为了立刻执行该消息所对应的回调函数。

请注意这里有一个JavaScript如何传递函数参数的问题，尽管此处的publish函数只定义了一个参数message，但实际执行时是没有这个限制的，可以传递多个参数，比如：

a1.publish("Loading" , 50);

这些参数被保存在一个特殊的对象中，即arguments，arguments参数在JavaScript中是一个特殊的对象，它包含了函数运行时传递的所有参数。arguments对象类似于数组，但它不是一个数组，可以通过arguments[n]来访问对应的单个参数的值，并且拥有一个length属性，表示参数的个数。与普通数组不同的是，arguments是一个对象，而不是数组，因此它不具有数组的许多方法，如push、pop等。

对于上面的例子，arguments对象为["Loading" , 50]，即arguments [0]="Loading"，arguments[1]=50。

该函数的关键语句fc.apply(this, args)则把这些实际的参数传递给了回调函数（比如上述例子中的handle），JavaScript约定apply函数的第二个参数必须是一个数组或类数组对象，因此下面的两行代码也可以直接写成这样：fc.apply(this, arguments);

let args = Array.prototype.slice.call(arguments);
fc.apply(this, args);

下面的例子完整地说明了如何使用该类。

let a1 = new ThreeBase();
a1.subScribe("Loading", handle);
a1.subScribe("Building", handle);
//回调函数
function handle(){
	let t = document.querySelector('#container');
	let v = [...arguments];
	t.innerText = t.innerText + "\n" + v[0] + "：" + v[1];
}
setTimeout(()=>{a1.publish("Loading" , 0);},1000);
setTimeout(()=>{a1.publish("Loading" , 100);},2000);
setTimeout(()=>{a1.publish("Building" , 'step-1');},3000);
setTimeout(()=>{a1.publish("Building" , 'step-2');},4000);

这段代码每隔1秒钟输出一行文本，效果如图所示。

这段代码的回调函数中运用到了JavaScript中的三点运算符。

let v = [...arguments];

三点运算符是JavaScript的一个扩展运算法，常用于解构数组或形参，比如当执行下面的代码时，数组v的内容为["Loading" , 0]，即v[0]="Loading"，v[1]=0 。

setTimeout(()=>{a1.publish("Loading" , 0);},1000);

三点运算符的一个典型应用是数组的合并，比如：

const boys = ['Bob', 'Charlie'];
const girls = ['Alice', 'Diana'];
const all = [...boys, ...girls];
console.log(all); // ["Bob", "Charlie", "Alice", "Diana"]

在大型3D应用程序中，由于模型本身可能很大，下载模型需要的时间也会很长，为改善应用程序的用户体验，通常会在主界面中设计一个进度条，实时显示当前的下载进度，下面的代码是实现该功能的关键部分。

//载入模型时，订阅“loadding”消息
obj.subScribe("loadding", (...v)=>{
	logger.log("Loadding：",v[1].toFixed(2) + '%');
	logger.render();
});

//载入过程中，发布“loadding”消息
let onProgress = function (xhr) {
if (xhr.lengthComputable) {
		let percentComplete = xhr.loaded / xhr.total * 100;
		that.publish('loadding',percentComplete);
	}
};

请注意在这个例子中，“loadd
