【设计模式】—-（18）备忘录模式（行为型）

备忘录模式（Token）

一、定义

在不破坏封闭的前提下，捕获一个对象的内部状态，并在该对象之外保存这个状态。这样以后就可将该对象恢复到原先保存的状态。

二、适用场景

适合于功能比较复杂，但需要维护或记录属性历史的功能。

参与者：

      Originator(发起人)：负责创建一个备忘录Memento，用以记录当前时刻自身的内部状态，并可使用备忘录恢复内部状态。Originator可以根据需要决定Memento存储自己的哪些内部状态。

　　Memento(备忘录)：负责存储Originator对象的内部状态，并可以防止Originator以外的其他对象访问备忘录。备忘录有两个接口：Caretaker只能看到备忘录的窄接口，他只能将备忘录传递给其他对象。Originator却可看到备忘录的宽接口，允许它访问返回到先前状态所需要的所有数据。

　　Caretaker(管理者):负责备忘录Memento，不能对Memento的内容进行访问或者操作。

适用性：

1）必须保存一个对象在某一时刻的（部分）状态，这样以后需要时它才能恢复到先前的状态。

2）如果一个用接口来让其它对象直接得到这些状态，将会暴露对象的实现细节并破坏对象的封装性。

效果：

1）保持封装边界

2）简化原发器

3）使用备忘录可能代价很高

4）定义窄接口和宽接口

5）维护备忘录的潜在代价

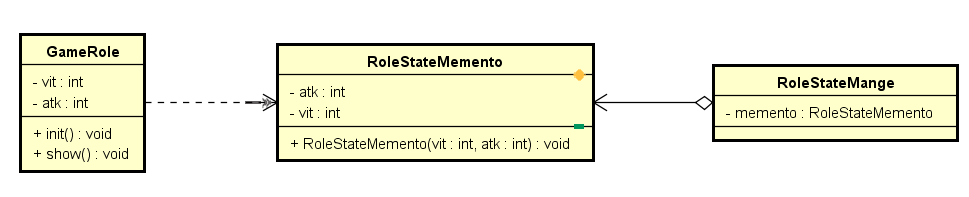

三、UML

四、代码

1. /**

2.  * 游戏自身（备忘录模式中的发起人，备份的是游戏的状态）

3.  */

4. public class Game {

5.

6.     /**

7.      * 英雄状态属性

8.      */

9.     private HeroState hState;

10.

11.     /**

12.      * 场景状态属性

13.      */

14.     private SceneState sState;

15.

16.     public HeroState gethState() {

17.         return hState;

18.     }

19.

20.     public void sethState(HeroState hState) {

21.         this.hState = hState;

22.     }

23.

24.     public SceneState getsState() {

25.         return sState;

26.     }

27.

28.     public void setsState(SceneState sState) {

29.         this.sState = sState;

30.     }

31.

32.     /**

33.      * 备份游戏

34.      */

35.     public GameMemento createMemento(){

36.         return new GameMemento(hState,sState);

37.     }

38.

39.     /**

40.      * 玩游戏

41.      * @throws InterruptedException

42.      */

43.     public void play(){

44.         hState.setHP(0);

45.         hState.setMP(0);

46.         sState.setCoin(0);

47.         sState.setWood(0);

48.     }

49.

50.     /**

51.      * 游戏还原

52.      */

53.     public void restore(GameMemento memento){

54.         this.hState = memento.gethState();

55.         this.sState = memento.getsState();

56.     }

57. }

2、第二个文件要备份的状态实体：HeroState.java

点击(此处)折叠或打开

1. /**

2.  * 游戏英雄人物状态实体

3.  */

4. public class HeroState implements Cloneable{

5.

6.     /**

7.      * 英雄生命值

8.      */

9.     private int HP;

10.

11.     /**

12.      * 英雄魔法值

13.      */

14.     private int MP;

15.

16.     /**

17.      * 状态保存时间

18.      */

19.     private Date stateDate;

20.

21.     public int getHP() {

22.         return HP;

23.     }

24.

25.     public void setHP(int hP) {

26.         HP = hP;

27.     }

28.

29.     public int getMP() {

30.         return MP;

31.     }

32.

33.     public void setMP(int mP) {

34.         MP = mP;

35.     }

36.

37.     public Date getStateDate() {

38.         return stateDate;

39.     }

40.

41.     public void setStateDate(Date stateDate) {

42.         this.stateDate = stateDate;

43.     }

44.

45.     public HeroState clone(){

46.         try {

47.             return (HeroState) super.clone();

48.         } catch (CloneNotSupportedException e) {

49.             // TODO Auto-generated catch block

50.             e.printStackTrace();

51.         }

52.         return null;

53.     }

54. }

3、要备份的状态实体：SceneState.java

点击(此处)折叠或打开

1. /**

2.  * 游戏场景状态实体

3.  */

4. public class SceneState implements Cloneable{

5.

6.     /**

7.      * 金币数量

8.      */

9.     private int coin;

10.

11.     /**

12.      * 木材数量

13.      */

14.     private int wood;

15.

16.     /**

17.      * 地图名称

18.      */

19.     private String mapName;

20.

21.     public int getCoin() {

22.         return coin;

23.     }

24.

25.     public void setCoin(int coin) {

26.         this.coin = coin;

27.     }

28.

29.     public int getWood() {

30.         return wood;

31.     }

32.

33.     public void setWood(int wood) {

34.         this.wood = wood;

35.     }

36.

37.     public String getMapName() {

38.         return mapName;

39.     }

40.

41.     public void setMapName(String mapName) {

42.         this.mapName = mapName;

43.     }

44.

45.     public SceneState clone(){

46.         try {

47.             return (SceneState) super.clone();

48.         } catch (CloneNotSupportedException e) {

49.             // TODO Auto-generated catch block

50.             e.printStackTrace();

51.         }

52.         return null;

53.     }

54. }

4、第四个文件备忘录角色：GameMemcento.java

点击(此处)折叠或打开

1. /**

2.  * 游戏备忘录角色

3.  */

4. public class GameMemento{

5.

6.     /**

7.      * 英雄状态

8.      */

9.     private HeroState hState;

10.

11.     /**

12.      * 场景状态

13.      */

14.     private SceneState sState;

15.

16.     /**

17.      * 构造方法

18.      * @param hState

19.      * @param sState

20.      */

21.     public GameMemento(HeroState hState,SceneState sState){

22.         this.hState = hState.clone();

23.         this.sState = sState.clone();

24.     }

25.

26.     /**

27.      * 获取备份状态

28.      * @return

29.      */

30.     public HeroState gethState() {

31.         return hState;

32.     }

33.

34.     /**

35.      * 获取备份状态

36.      * @return

37.      */

38.     public SceneState getsState() {

39.         return sState;

40.     }

41. }

5、第五个文件备忘录管理角色：Caretaker.java

点击(此处)折叠或打开

1. /**

2.  * 备忘录管理器

3.  */

4. public class Caretaker {

5.

6.     /**

7.      * 备忘录实体

8.      */

9.     private GameMemento memento;

10.

11.     public GameMemento getMemento() {

12.         return memento;

13.     }

14.

15.     public void setMemento(GameMemento memento) {

16.         this.memento = memento;

17.     }

18. }

6、第六个文件：TestMain.java

点击(此处)折叠或打开

1. /**

2.  * 测试Main方法

3.  */

4. public class TestMain {

5.

6.     public static void main(String [] args){

7.         Game game = new Game();

8.         HeroState hState = new HeroState();

9.         hState.setHP(100);

10.         hState.setMP(100);

11.         SceneState sState = new SceneState();

12.         sState.setCoin(1000);

13.         sState.setWood(1000);

14.         game.sethState(hState);

15.         game.setsState(sState);

16.         System.out.println("游戏状态备份开始");

17.         GameMemento memento = game.createMemento();

18.         Caretaker ct = new Caretaker();

19.         ct.setMemento(memento);

20.         System.out.println("游戏状态备份完成");

21.         System.out.println("开始游戏，当前英雄生命值：" + game.gethState().getHP());

22.         game.play();

23.         System.out.println("游戏结束，当前英雄生命值：" + game.gethState().getHP());

24.         System.out.println("游戏状态还原开始");

25.         game.restore(ct.getMemento());

26.         System.out.println("游戏状态还原结束");

27.         System.out.println("当前英雄生命值：" + game.gethState().getHP());

28.     }

29. }

五、总结

备忘录模式

优点：

1）在同一个集合上可有多个状态一起工作

2）不需要为支持迭代而破坏一个集合的封装性。

缺点：

将对象状态备份会占用比较多的系统资源。
