本文档详细介绍了如何使用kingSCADA3.7建立与modsim32的Modbus TCP仿真通信。步骤包括在modsim32中设置从机连接，king IOserver中配置工程和设备，设定变量属性，创建服务端应用组工程，数据词典变量添加，以及画面制作和通信测试。通过修改modsim寄存器地址并运行验证了通信的成功。
- modsim32与本机建立连接，设置起始地址，寄存器地址个数
点击file ,新建一个modsim测试从机，地址选择从0001开始，长度设置为10，设备ID设置为1
2. 双击打开king IOserver 3.7SP2，新建工程
点击设备，新增设备，设置驱动系列，通讯地址
127.0.0.1为默认本机地址，1为modsim中设置的设备ID 。
尝试连接间隔和最长连接时间可以调整，串口号根据使用的具体情况进行设置。

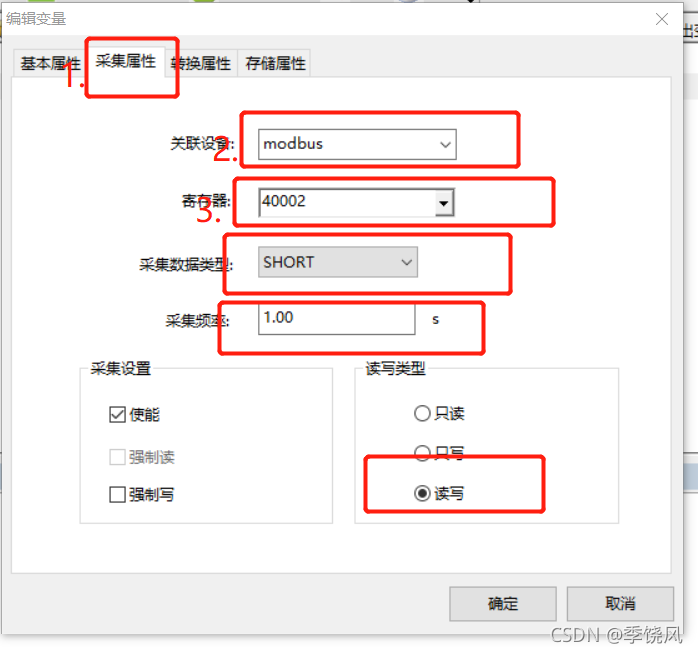

3. 新建变量，设置基本属性和采集属性
变量类型选择IO整型，采集属性中设置设备名称，寄存器地址等内容
4. 设置
