Real-Time Rendering 第四版 图形学渲染管线概述 翻译整理

概述

• 渲染管线 以 并行 的方式执行，每个 阶段 依赖于 前一个阶段 的结果。

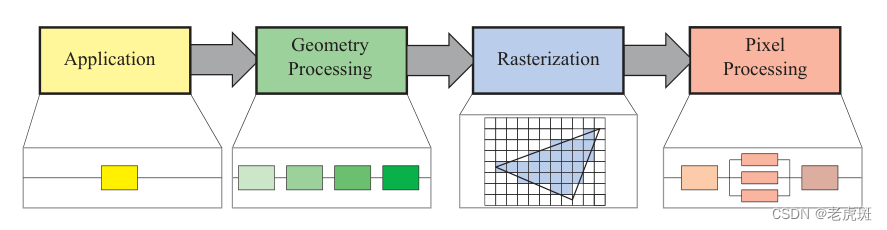

• 渲染管线 的基础结构由 四个阶段 组成：应用阶段、几何处理阶段、光栅化阶段 和 像素处理阶段。


应用阶段 (Application Stage)

• 应用阶段 是 由应用程序驱动 的，因此通常在 通用 CPU 上以软件形式实现。
  传统上, 在 CPU 上执行的任务包括 碰撞检测、全局加速算法、动画、物理模拟，以及依应用类型而定的其他多种任务。
  一个 应用阶段算法 或 设置 可以有效减少要渲染的 三角形 数量。

• 一些 应用阶段 工作可以由 GPU 完成，使用一种称为 计算着色器 (compute shader) 的 单独模式。

• 在应用阶段结束时，要渲染的几何体 被传送到 几何处理阶段。
• 这些几何体一般为 点，线 和 三角形, 被为 渲染图元 (rendering primitive) 。
  这是 应用阶段 的 最重要任务。

几何处理阶段 (Geometry Processing Stage)

• 几何处理阶段 处理 变换、投影 和所有其他类型的 几何处理 任务。
  该阶段计算 要绘制什么，如何绘制，以及在哪里绘制。几何阶段通常在 图形处理单元 (GPU) 上执行。

• 几何处理 阶段负责大部分的 逐三角形 和 逐顶点 操作。

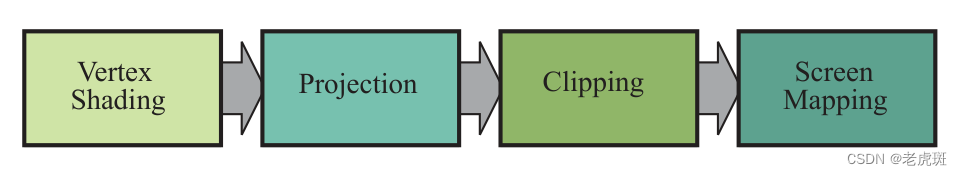

  该阶段进一步分为以下功能阶段：
  顶点着色、投影、裁剪 和 屏幕映射。

• 顶点着色阶段 (Vertex Shading)

  • 两个任务

    • 顶点着色 的两个主要任务是，计算顶点的 位置 和 对希望作为 顶点输出数据 的任何内容求值，例如 法线 和 纹理坐标。

  • 顶点着色器 (Vertex Shader) 名字的起源

    • 传统上，对象的 着色 主要是通过将 光源 应用于每个 顶点的位置 和 法线，并仅在 顶点 上 存储 生成的颜色 来计算的。这些颜色随后在 三角形 上进行 插值。
      因此，这个 可编程的顶点处理单元 被命名为 顶点着色器。
      随着现代 GPU 的出现，部分或全部的着色任务改为 逐像素 进行 (在 像素着色阶段 进行)，而顶点着色阶段变得更加通用，可能根本不进行任何着色计算。
      顶点着色器现在是一个更通用的单元，专用于 设置与 逐顶点 相关联的数据, 例如 动画数据 。

  • 坐标系统（Coordinate System）

    • 我们首先描述如何计算 顶点位置 (vertex position)，这是一组始终需要的 坐标 数据。
      一个模型在渲染到屏幕的过程中，会被 转换 （transform） 到几个不同的 坐标系统 中。
      单一模型可以与多个 模型变换 (model transform) 关联。这表示同一模型的多个副本（称为实例 (instrance) ）在同一[[场景]]中具有不同的 位置 (position)、方向 和 大小。

  • 模型变换 （Model Transform）和世界空间 (World Space)

    • 模型 的 顶点 和 法线 会被 模型变换 所转换。对象的 坐标 被称为 模型坐标 (model coordinates) 。
    • 在 模型变换 应用于这些坐标之后，模型被认为位于 世界空间 中。

    • 世界空间 是 唯一的，在模型用各自的 模型变换 转换后，所有模型都存在于这个空间 中。

  • 视图变换 (View Transform) 和视图空间 (View Space)

    • 只有 相机 看到的 模型 才会被 渲染。所以为了便于 投影 和 裁剪，相机 和所有 模型 都用 视图变换 进行 转换。
      视图变换 的目的是将 相机 放在 原点，并对准它使其朝着 负z轴 的方向看，y轴 向上，x轴 向右。这个 坐标系 的所描述的空间 被称为 视图空间 。

  • 顶点着色的第二种输出类型

    • 对于构造一个逼真的场景来说，只绘制模型的 形状 和 位置 是不够的，还需要它们的外观。还必须对它们的 外观 进行建模。 这包括每个对象的 材质 ，以及任何照射在对象上的光源 的效果。
    • 确定 光 对 材质 的效果的操作称为 着色。它涉及在对象的不同 点 上计算 着色方程 (shading equation)。通常，一些计算是在 几何处理 阶段对模型的 顶点 进行的，其他可能在 逐像素处理 阶段进行。
      每个 顶点 上可以 存储 多种 材质数据，如点的 位置、法线、颜色，或任何其他需要评估 着色方程 的 数值信息。
    • 顶点着色结果 会被发送到 光栅化 和 像素处理阶段，以进行 插值 并用于计算 表面的着色。

• 可选的顶点处理阶段

  • 每个 管线 都有刚才描述的 顶点处理阶段 。一旦完成这个处理，还有一些 可选阶段 可以在 GPU 上进行，按 顺序 为：曲面细分、几何着色 和 流输出。

  • 细分阶段（Tessellation Stage）

    • 通过细分，可以用适当数量的 三角形 生成 曲面 。
    • 顶点可以用于描述点、线、三角形 等 图元 ，也可以描述曲面，比如球体 。这些表面可以由一组 贴片（patch） 来指定，每个贴片 由一组顶点 组成。
      细分阶段本身由一系列子阶段组成——外壳着色器（Hull Shader）、细分器（Tessellator）和域着色器（Domain Shader）——这些子阶段将这些 贴片顶点集 转换为（通常是更多的）顶点集，然后用于生成新的三角形集。
      场景的摄像机可以用于确定生成多少个三角形：当相机接近时生成很多贴片，当相机远离时生成较少。

  • 几何着色阶段（Geometry Shading Stage）

    • 几何着色器 类似于 细分着色器，它接受各种类型的图元，并可以产生新的顶点。
      但这是一个更简单的阶段，因为这种创建是有限的，并且输出图元的类型也受到更多限制。
      几何着色器有几个用途，其中最流行的之一是粒子生成，例如模拟烟花爆炸。

  • 流输出阶段（Stream Output Stage）

    • 流输出阶段 让我们能够使用 GPU 作为几何引擎。与其将处理过的顶点发送到管线的其余部分以呈现到屏幕上，此时我们可以选择性地将这些输出到数组以进行进一步处理。这些数据可以由 CPU 或 GPU 自身在 后续传递 中使用。这个阶段同样通常用于粒子模拟，比如烟花。

  • 这些 可选的顶点处理阶段 的使用取决于 硬件 的功能（并非所有 GPU 都有这些阶段）以及程序的需求。它们是相互 独立 的，并且不常用。

  • 无论使用哪个可选阶段，如果我们继续沿着 管线，我们会有一组带有 齐次坐标 的 顶点，这些顶点坐标会被检查是否能被相机看到。

• 投影阶段（Projection Stage）

  • 作为 顶点着色 的一部分，渲染系统 执行 投影 然后进行 裁剪，将 视域 (view volume) 转换为一个 单位立方体，其 极点 在 $(-1,-1,-1)$ 和 $(1,1,1)$。

    • 不同的 范围 定义相同的 体积 也是允许的，例如，$0\le z\le 1$。

  • 这个 单位立方体 被称为 规范视图体。
    投影阶段 在 GPU 上是由 顶点着色器 完成的。有两种常用的 投影方法，即 正交投影 和 透视投影。

  • 正交投影（Orthographic Projection）

    • 正交投影 是平行投影的一种。 在建筑领域等特定领域，还有其他几种平行投影方式，如斜投影（oblique projection） 和 轴测投影（axonometric projections）。
    • 正交观察 的视域 通常是一个 长方体盒子 ，而 正交投影 将这个 视域 转换为 单位立方体。正交投影 的主要特点是 平行线 在 变换 后仍然保持 平行 。这种 变换 是 平移 和 缩放 的组合。

  • 透视投影（Perspective Projection）

    • 在这种 投影 中，物体离摄像机越远，在投影后显得越小。
      此外，平行线可能在地平线处 汇聚 。因此，透视变换 模仿了我们对物体大小的感知。
      从几何角度看，视域 被称为平截头体（frustum），其底部是长方形。平截头体也会被转换为单位立方体。
  • 在任一 变换 之后，模型 被认为处于 裁剪坐标 中。GPU 的顶点着色器 必须始终输出这种类型的 坐标，以便下一个功能阶段，即 裁剪，能够正确工作。
  • 尽管这些 矩阵 将一个 volume 转换为另一个 volume，但它们被称为 投影，这是因为在显示后，z坐标 不会存储在生成的图像中，而是存储在一个 z缓冲区 中。
    这样，模型 从 三维 被 投影 到 二维。

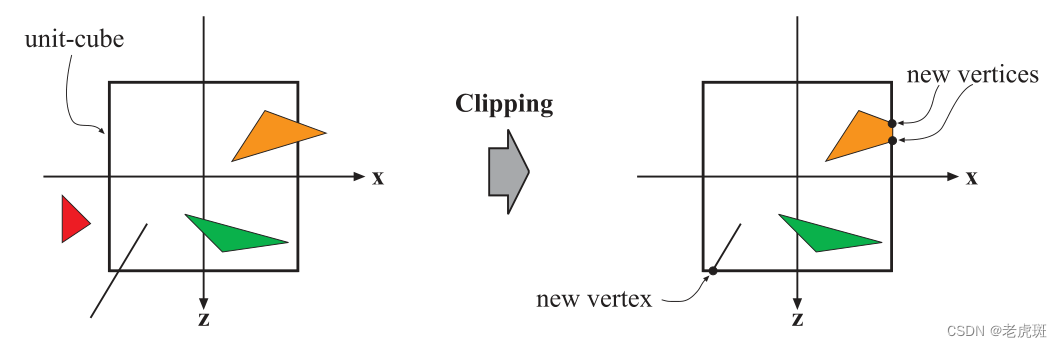

• 裁剪阶段（Clipping Stage）

  • 只有完全或部分在 视域 内的 图元 需要传递到 光栅化阶段 。
    需要被裁剪 的 图元 是那些部分在视域内的。例如，一条线有一个顶点在视图体积外面和一个在里面，应当被剪裁，以便外面的顶点被一个新的顶点替代，该新顶点位于该线和视图体积的交点。
    投影阶段 中 投影变换 的使用意味着图元 是沿着 单位立方体（unit cube） 进行裁剪。

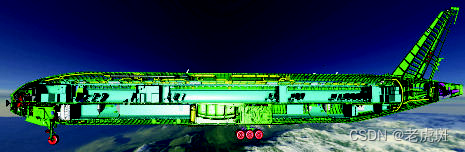

  • 除了视域 的 $6$ 个裁剪平面（clipping planes）外，用户可以定义额外的裁剪平面 来切割物体。下图展示了这种称为*切割（sectioning）*的可视化类型。

  • 裁剪 步骤使用 投影产生的4维齐次坐标系（4-value homogeneous coordinates）来进行裁剪。在透视空间（perspective space） 中，数值通常不是 线性插值（interpolate linearly） 的。第四维坐标 是必要的，以便在使用透视投影时正确地 插值 和 裁剪 数据。
    最后，执行透视除法（perspective division），将生成的三角形的位置放置到 三维标准化设备坐标系（three-dimensional normalized device coordinates） 中。
  • 几何阶段的最后一步是从这个 NDC 空间 转换到 窗口坐标（window coordinates）。

• 屏幕映射阶段（Screen Mapping Stage）

  • 屏幕坐标系（Screen Coordinates）

    • 只有裁剪后 留下的 图元 传递到 屏幕映射阶段，而且在进入这一阶段时，坐标仍然是 三维 的。
      每个图元的 $x$坐标 和 $y$坐标 被 转换 以形成 屏幕坐标系。

  • 窗口坐标系（Window Coordinates）

    • 屏幕坐标系 连同 $z$坐标 也称为窗口坐标系。

  • 屏幕坐标系到窗口坐标系

    • 假设场景应渲染到一个窗口，该窗口的最小角（minimum corner） 在$(x_1,y_1)$，最大角（maximum corner） 在 $(x_2,y_2)$ ，其中 $x_1<x_2$ 和 $y_1<y_2$ 。屏幕映射 是对原本的 $x$坐标 和 $y$坐标 进行一个 平移 后跟一个 缩放 操作。新的 $x$坐标 和 $y$坐标 被称为屏幕坐标。
    • $z$坐标（对于 OpenGL 是$[-1,+1]$，对于 DirectX 是 $[0,1]$）也映射到$[z_1,z_2]$，其中$z_1=0$和$z_2=1$作为默认值。这些可以通过API进行更改。
    • 这些 窗口坐标 连同这个重新映射的 $z$ 值被传递到 光栅化阶段 。

  • 整数与浮点数值如何与像素关联

    • 给定一个 水平像素数组 并使用 笛卡尔坐标 ，最左侧像素的左边缘在浮点 $x$ 坐标中是 $0.0$。这个像素的中心位于 $0.5$ 。因此，一个像素范围 $[0,9]$ 覆盖了从 $[0.0,10.0)$ 的跨度。转换很简单
      $$d=\mathrm{floor}(c)$$
      $$c=d+0.5$$
      其中 $d$ 是像素的离散整数索引，而 $c$ 是像素内的连续浮点值。

  • OpenGL和DirectX中的窗口坐标

    • 所有 API 都是像素坐标值从左到右增加。其中 OpenGL 始终是笛卡尔坐标系，将左下角视为最小值元素 $(0,0)$，而 DirectX 有时根据上下文将左上角定义为最小值元素。

光栅化阶段（Rasterization Stage）

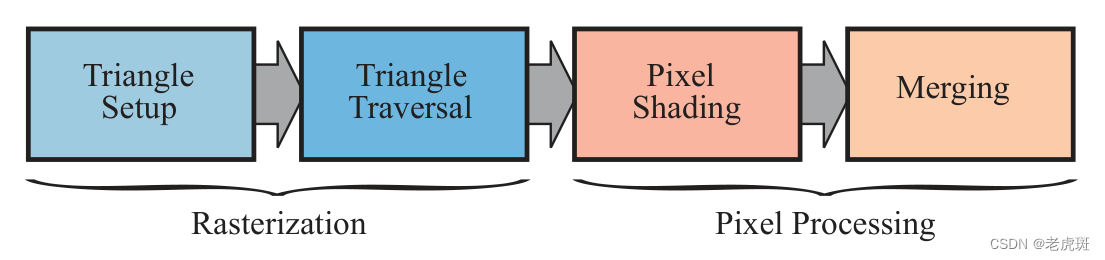

• 给定 变换 和 投影 后的 顶点 及其相关的着色数据（全部来自 几何处理 ）情况下，光栅化阶段 的目标是找到在 图元 内部的所有像素。- 这一阶段通常以每 三个顶点 作为输入，形成一个三角形，并找到被认为在 三角形 内部的所有 像素 ，然后将它们转送到下一个阶段。我们称这个过程为光栅化，它完全在GPU上进行。它分为两个功能性的子阶段：三角形设置（Triangle Setup） 和 三角形遍历（Triangle Traversal）。

• 三角形装配（Triangle Setup）

  • 在此阶段，三角形 的微分、边方程 以及其他数据被 计算 出来。这些数据可能用于 三角形遍历 ，以及各种 着色数据 的 插值 。
  • 此任务使用的是固定功能硬件。

• 三角形遍历（Triangle Traversal）

  • 光栅化就是从 屏幕空间 中的 二维顶点（每个顶点都有一个z值和与每个顶点相关联的各种着色信息）转换为屏幕上的像素。
  • 光栅化 也可以被认为是 几何处理 和 像素处理 之间的一个同步点。

• 点采样（Point Sampling）

  • 三角形 是否被认为与 像素 有 重叠 ，取决于如何设置 GPU管线 。
    例如，你可能使用 点采样 来确定 “内部性” 。
    • 最简单的情况使用 像素 中心的 单点采样，即如果该中心点在三角形内部，那么相应的像素也被认为在三角形内部。
    • 还可以使用*超采样（supersampling）或多重采样抗锯齿（multisampling antialiasing）*技术，让每个像素使用多个样本。
    • 另一种方式是使用 保守光栅化（Conservative Rasterization），定义是如果像素的一部分与三角形重叠，则像素便判定为在三角形内。

像素处理阶段（Pixel Processing Stage）

• 像素处理阶段执行 逐像素 的程序以确定其颜色（color），并可能进行深度测试以查看它是否可见。该阶段完全在 GPU 上处理。
• 像素处理阶段分为 像素着色阶段 和 合并阶段 。

• 像素着色阶段（Pixel Shading Stage）

  • 在这里执行所有与 逐像素 相关的着色计算，使用插值的着色数据作为输入。最终结果是一个或多个要传递到下一阶段的颜色值。
  • 像素着色阶段 由可编程的 GPU 核 执行。为此，需向其提供一个用于像素着色器（pixel shader）的程序，该程序可以包含任何所需的计算。在这里可以采用各种各样的技术，其中最重要的之一是纹理映射。最简单的情况下，最终输出是每个片段的颜色值，这些将传递到下一个子阶段。

• 合并阶段（Merging Stage）

  • 每个像素的信息存储在颜色缓冲区 (color buffer)中，该缓冲区是颜色值的矩形数组。
    合并阶段 的责任是将 像素着色阶段 生成的片段颜色值与当前存储在缓冲区中的颜色值相结合。
    与像素着色阶段不同，执行此阶段的GPU子单元通常不是完全可编程的。然而，它是高度可配置的，能够实现各种效果。

  • 可见性和 z-buffer

    • 合并阶段 还负责解决可见性。当整个场景都被渲染时，颜色缓冲区应该包含场景中从摄像机的视点可见的图元的颜色。对于大多数甚至所有图形硬件，这是通过 z-buufer 算法完成的。

  • 模板缓冲（Stencil Buffer）

    • 模板缓冲是一个离屏缓冲区，用于记录渲染图元的位置。它通常为每个像素的 $8$ 位。可以使用多种函数把图元渲染到模板缓冲区中，并且缓冲区的内容之后可以用于控制将其渲染到颜色缓冲区和z-buffer。

    • 举个例子，假设一个圆圈已经被绘制到模板缓冲区中。这可以与一个运算符结合使用，该运算符仅允许在圆圈存在的地方将后续图元渲染到颜色缓冲区中。所以模板缓冲区可用于生成一些特殊效果。

  • 所有这些在管线末端的函数称为光栅操作或混合操作。
    如前所述，混合（blend）通常是使用可配置的 API，而不是完全可编程的。然而，一些API支持 raster order views，也称为像素着色器排序（pixel shader ordering），这种操作启用了可编程混合功能。

  • 帧缓冲（Frame Buffer）

    • 帧缓冲通常由系统上所有缓冲区组成。

    • 双缓冲 （Double Buffering）

      • 屏幕会显示颜色缓冲区的内容。双缓冲 的使用时为了避免让观看者看到图元被光栅化并发送到屏幕的过程。这意味着场景的渲染发生在屏幕外，在后缓冲区（back buffer）中。一旦场景在后缓冲区中渲染完毕，后缓冲区的内容就会与先前显示在屏幕上的*前缓冲区（front buffer）*的内容进行交换。交换通常发生在 vertical retrace 期间，那时是安全执行此操作的时间。

参考

Real-Time-Rendering Forth Edition
