企业级磁盘阵列存储系统由硬到软全析

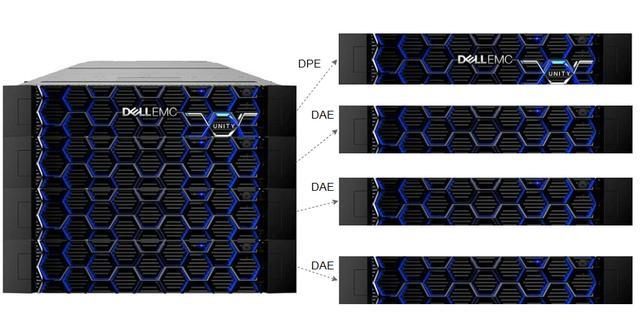

企业级磁盘阵列是由一组设备构成的存储系统，主要包括两种类型的设备，分别是控制器和扩展柜，其中控制器只有一台，扩展柜可以没有，也可以有多台。在EMC的Unity中分别称为DPE（Disk Processor Enclosure）和DAE（Disk Array Enclosure）,在华为的OceanStor里面称为控制框和硬盘框。

企业级磁盘阵列也称为集中式存储。之所以称其为集中存储是因为相对于分布式存储系统，企业级磁盘阵列通常只有一个统一的入口，也就是其控制器。在控制器后面连接着大量的硬盘，这些硬盘以扩展柜为单位进行管理。控制器和扩展柜之间通过线缆进行连接，通常为SAS线。

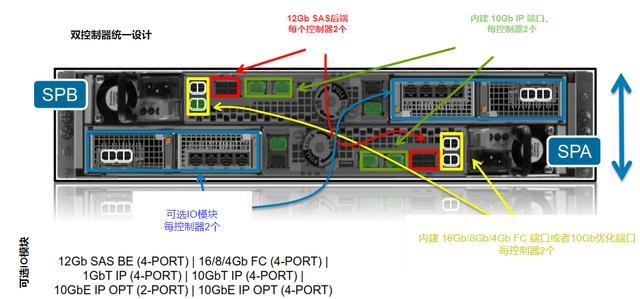

这其中控制器是最复杂（无论是硬件还是软件），也是成本最高的部件。如下图是EMC Unity系列存储的控制器后端，可以发现控制器包含很多部件，比如电源模块和各种端口，其中端口分为前端端口和后端端口。后端端口用来连接硬盘扩展柜的，而前端端口则是用来接收计算节点访问的。
