Portapack应用开发教程（十六） Debug程序

最新推荐文章于 2024-05-16 09:41:41 发布

原创

最新推荐文章于 2024-05-16 09:41:41 发布 · 1.3k 阅读

2 ·

CC 4.0 BY-SA版权

本文探讨了无线电通信中数字信号处理的APP开发，并详细介绍了Portapack固件中的调试功能，特别是针对RFFC5072和MAX2837等中频芯片的寄存器读取方法。

截止到第15篇为止，我已经开发了很多APP了。

比较重要的包括：GPS发射、模拟视频接收、蓝牙接收、NRF24L01接收、SSTV接收、APRS接收

我本来还想做NOAA接收。但是我觉得开发步骤都差不多。都是一些有关无线电通信的数字信号处理的开发。

我现在想做一些不同的东西。跟硬件更相关的东西。比如如何和芯片交互，这样将来要自己加一些硬件模块也会更方便。

这个debug功能其实原版的Portapack固件里就是有的，后来在havoc被删掉了，我看了Mayhem代码。它把debug功能加回来了。所以我也把它加了回来。

Debug是一个界面，里面也有各个子菜单，可以用来测试按钮和芯片。芯片的测试方法主要是读芯片寄存器。

包括2个中频芯片、时钟芯片和声卡芯片。

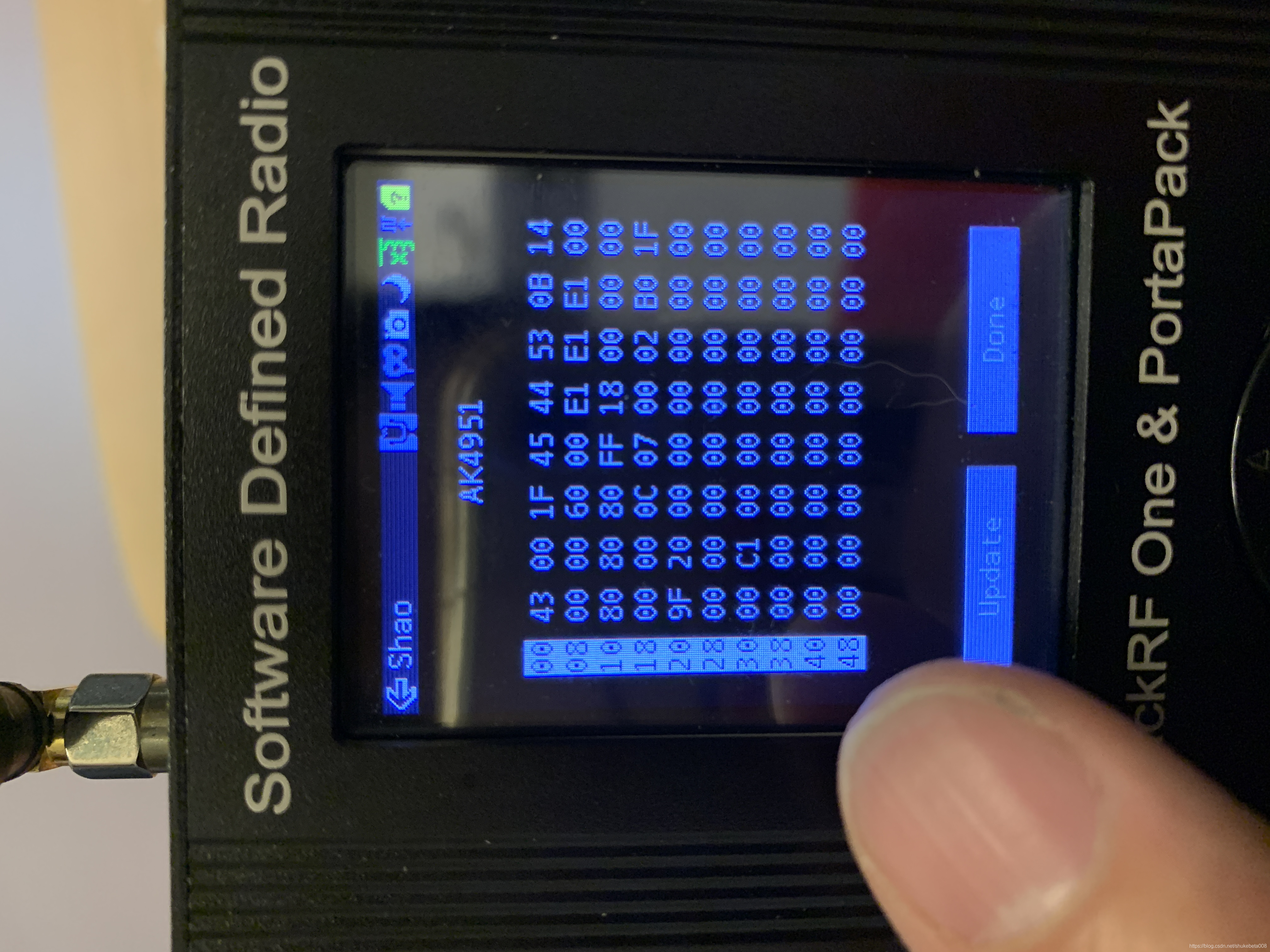

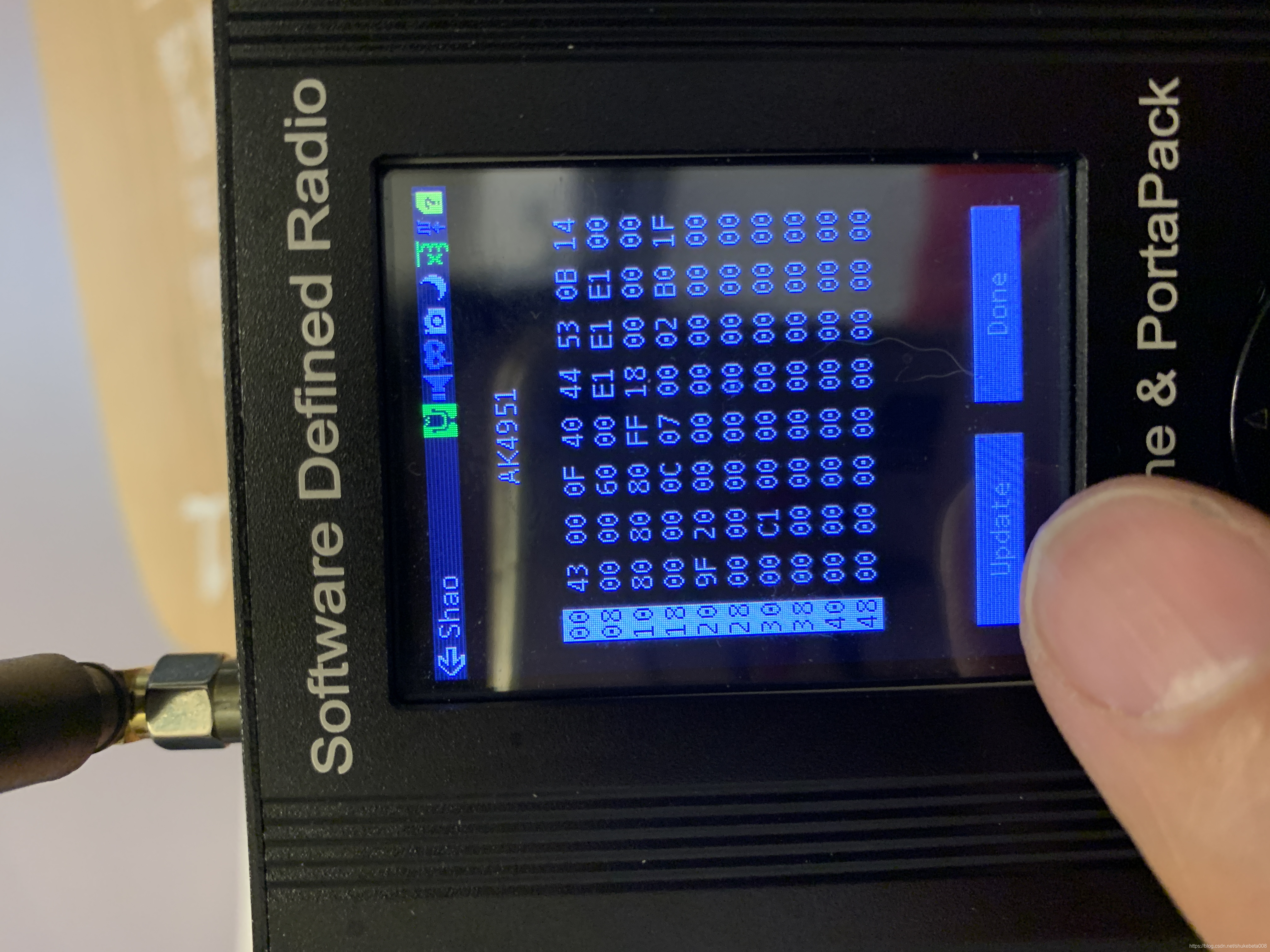

我们可以看看这个声卡芯片的信息。当我打开麦克风和关闭麦克风时，寄存器输出是不一样的。

说明这个debug功能确实是有效的。

但是我不想研究声卡芯片，因为它是portapack板子上的芯片。我更想研究hackrf板子上的芯片，因为这样我可以和hackrf的原生硬件的固件做比较。

我想先着手研究那两个中频芯片，然后试试能否把hackrf上的那个flash芯片(w25q80bv)也加入到debug程序来，作为练手。

下面我们先看看debug的代码。

ui_debug.cpp


/* DebugPeripheralsMenuView **********************************************/

DebugPeripheralsMenuView::DebugPeripheralsMenuView(NavigationView& nav) {
	add_items({
		{ "RFFC5072",    ui::Color::dark_cyan(),	&bitmap_icon_peripherals_details,	[&nav](){ nav.push<RegistersView>(
			"RFFC5072", RegistersWidgetConfig { 31, 16 },
			[](const size_t register_number) { return radio::debug::first_if::register_read(register_number); }
		); } },
		{ "MAX2837",     ui::Color::dark_cyan(),	&bitmap_icon_peripherals_details,	[&nav](){ nav.push<RegistersView>(
			"MAX2837", RegistersWidgetConfig { 32, 10 },
			[](const size_t register_number) { return radio::debug::second_if::register_read(register_number); }
		); } },
		{ "Si5351C",     ui::Color::dark_cyan(),	&bitmap_icon_peripherals_details,	[&nav](){ nav.push<RegistersView>(
			"Si5351C", RegistersWidgetConfig { 96, 8 },
			[](const size_t register_number) { return portapack::clock_generator.read_register(register_number); }
		); } },
		{ audio::debug::codec_name(), ui::Color::dark_cyan(),	&bitmap_icon_peripherals_details,	[&nav](){ nav.push<RegistersView>(
			audio::debug::codec_name(), RegistersWidgetConfig { audio::debug::reg_count(), audio::debug::reg_bits() },
			[](const size_t register_number) { return audio::debug::reg_read(register_number); }
		); } },
	});
	set_max_rows(2); // allow wider buttons
}

目前一共可以看到4个芯片的信息。最下面两个分别是时钟和声卡芯片，可以看到它们都封装过了。不如最上面两个芯片来得简洁明了。

ui_debug.hpp

#include "ui.hpp"
#include "ui_widget.hpp"
#include "ui_painter.hpp"
#include "ui_menu.hpp"
#include "ui_navigation.hpp"

#include "rffc507x.hpp"
#include "max2837.hpp"
#include "portapack.hpp"

#include <functional>
#include <utility>

头文件里也说明了这一点。rffc507x和max2837的两个头文件都是直接引用的，不像其他芯片估计已经包含在别的头文件里了。

如果我们再看看portapack固件代码里有关这两颗芯片的部分，以及hackrf原生固件的对
