带你认识一下光电开关——工业传感器杠把子

光电开关介绍与图示

光电开关是光电接近开关的简称，是利用被检测物对光束的遮挡或反射，由同步回路接通电路，从而检测物体的有无。物体不限于金属，所有能反射光线（或者对光线有遮挡作用）的物体均可以被检测。光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。

接近开关：一种无须与运动部件进行机械直接接触就可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给控制器(PLC)等装置提供控制指令。

它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。在自动控制系统中可用于限位、计数、定位控制和自动保护环节等。如下图所示：

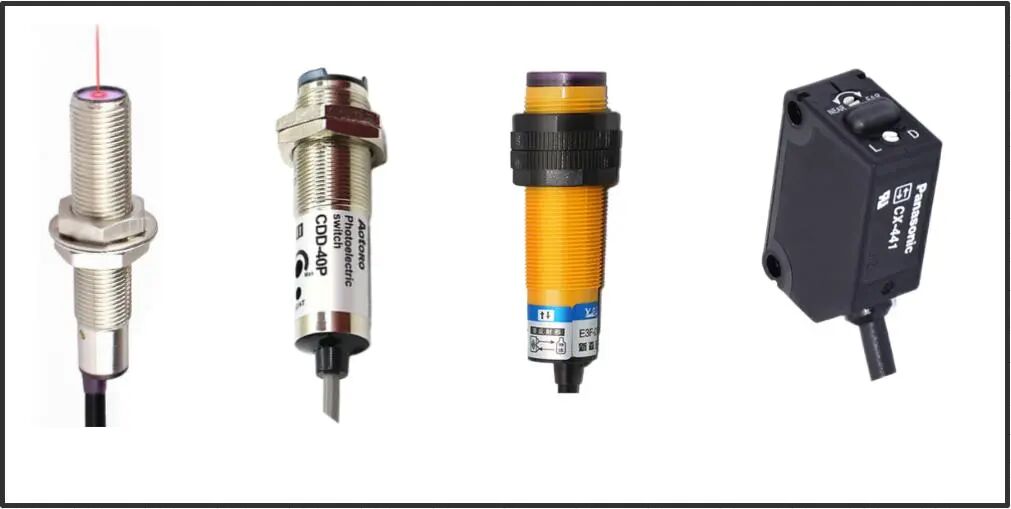

光电开关主要类型详细介绍

槽式光电开关：

通常采用标准的U字型结构，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光线时，光电开关就产生了开关量信号。槽式光电开关比较适合检测高速运动的物体，并且它能分辨透明与半透明物体使用安全可靠。

镜反射式光电开关：

集发射器和接收器于一体的传感器，光电开关发射器发出的光线经过反射镜反射回接收器，当被检测物体经过且完全阻断光线时，光电开关产生检测开关信号。多在包卷输送线，平板包装线和切纸机上。

光纤式光电开关：

采用塑料或玻璃光纤传感器来引导光线，可以对距离远的被检测物体进行检测。通常光纤传感器分为对射式和漫反射式。

对射式光电开关：

包含了结构上相互分离且光轴相对放置的发射器和接收器，发射器发出的光线直接进入接收器，当被检测物体经过发射器和接收器之间且阻断光线时，光电开关产生开关信号，当检测物体为不透明时，对射式光电开关是最可靠的检测装置。多在平板包装线和切纸机上。

漫反射式光电开关：

一种集发射器和接收器于一体的传感器，当被测物体经过时，物体将光电开关发射的足够量的光线反射到接收器，光电开关就产生了开关信号，当被检测物体的表面光亮或其反光率极高时，漫反射式光电开关是首选的检测模式。多用在包卷输送线和分包输送线。

光电开关其他知识

1. 响应频率：规定1s的时间间隔内，允许光电开关动作循环的次数。

2. 检测距离：检测物体按照一定方式移动，测得基准位置与开关动作时(光电开关的感应表面)到检测面的空间距离。额定动作距离指接近开关动作距离的标称制。

3. 回差距离：动作距离与复位距离之间的绝对值。

4. 输出状态：分为常开和常闭，当无检测物体时，常开型的光电开关所接通的负载由于光电开关内部的输入晶体管的截止而不工作，当检测到物体时，晶体管导通，负载得电工作。常闭型的光电开关所接通的负载由于光电开关内部的输入晶体管的导通而工作，当检测到物体时，晶体管截止，负载失电不工作。常用的为常开型。

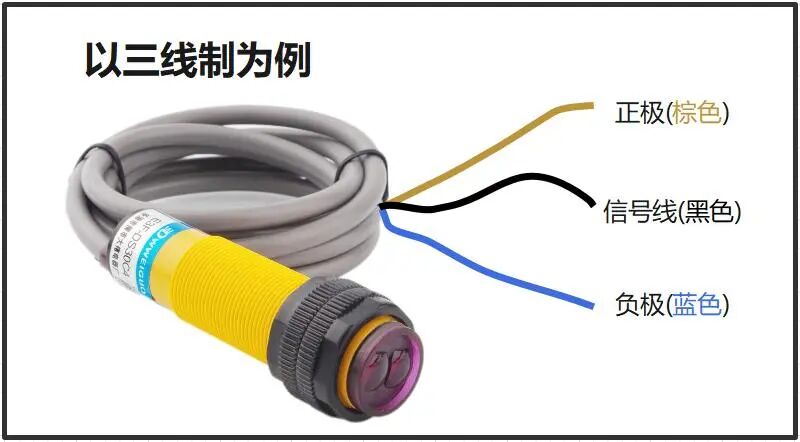

两线三线四线传感器图纸接线

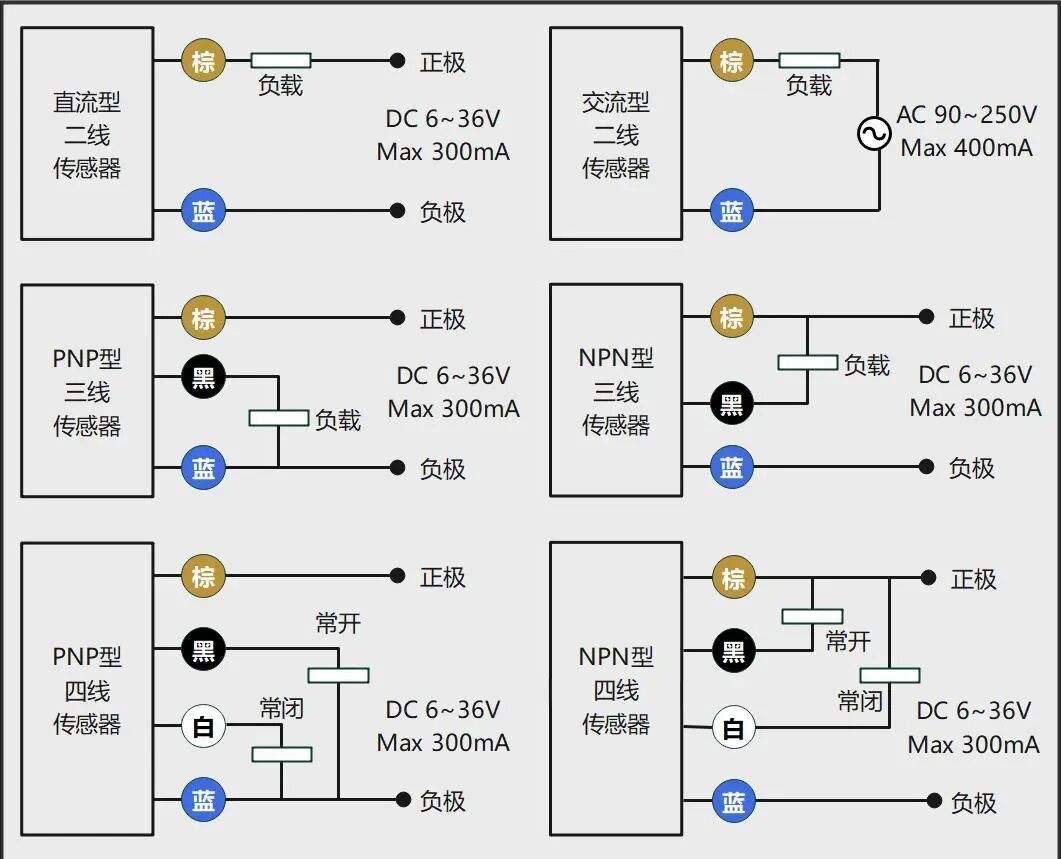

两线三线四线传感器图纸接线图示如下：

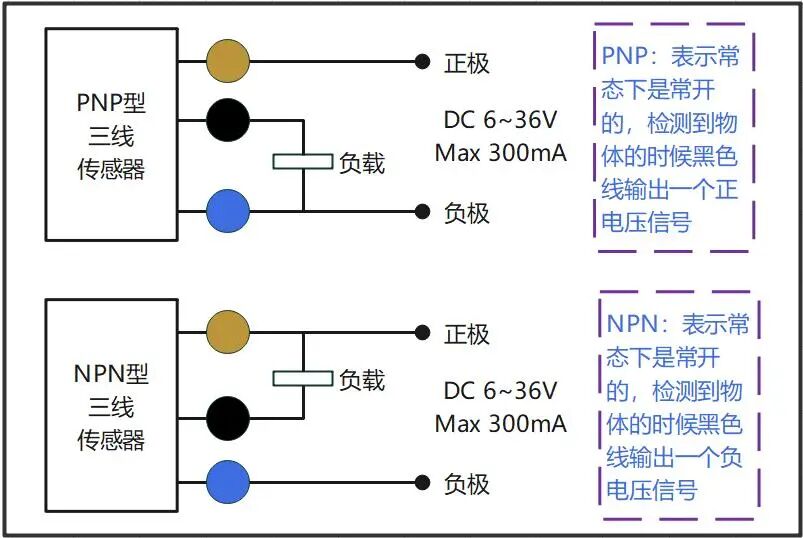

NPN：表示共正电压，输出负电压；

PNP：表示共负电压，输出正电压；

NPN NO：表示常态下是常开的，检测到物体时黑色线输出一个负电压信号；

NPN NC：表示常态下黑色线是输出负电压信号，检测到物体时，断开输出信号；

PNP NO：表示常态下时常开的，检测到物体时黑色线输出一个正电压信号；

PNP NC：表示常态下黑色线是输出正电压信号，检测到物体时，断开输出信号。

光电开关使用注意

（一）：严禁强力拉扯开关电源线，不要用坚硬物体撞击开关检测面，光电开关属于精密性仪器，尽量不要对其造成伤害性操作。

（二）：不要将与动力线或电力线同管走线，应单独配线，紧固时应加垫圈，不要大力紧固。

（三）：红外线传感器属于谩反射型的产品，红外线光电开关在环境照度高的情况采用的标准检测物为平面的白色画纸。

（四）：虽然传感器在阳光下都能稳定工作，但原则上应回避将传感器光轴正对太阳光等强光源。

（五）：当使用感性负栽(如灯，电动机等)时，瞬态冲击电流较大，可能损坏或劣化交流二线的光电开关，在这种情况下，应将负载经过交流继电器来转换使用。

（六）：红外线光电开关的透镜可用擦镜纸擦拭，禁用稀释溶剂等化学品，以免对塑料镜造成永久性损坏。

（七）：针对现场实际要求，应对灵敏度进行选择，以适应在长期使用中延长光电开关维护周期和使用寿命。
