本文详细讲解了如何通过PWM转换为DAC，重点在于使用一阶低通滤波器去除高频分量。讨论了滤波器截止频率对纹波和建立时间的影响，提出了通过提高PWM频率来减小纹波并缩短建立时间的策略。内容涵盖了滤波器设计的权衡以及如何优化滤波性能。
讲解了PWM转DAC如何实现，现在讲PWMZ转DAC如何搭建电路

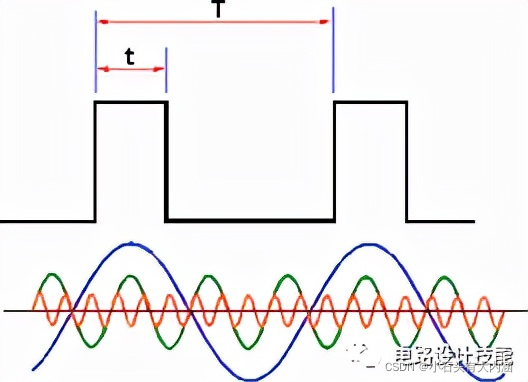

首先我们看一下脉冲信号的频谱，根据傅立叶变换，周期为T的脉冲信号可以分解为多个单频率的信号的叠加，最小的频率分量为1/T，有兴趣的同学可以通过Matlab自己做一下分析。
比如，我们对幅度为3.3V、周期为10uS（频率100KHz）、占空比为50%的脉冲信号（此时为方波）进行FFT变换，可以得到1.65V的直流分量、100KHz、300KHz（3次谐波）、500KHz（5次谐波）。。。等频率分量，最小的交流频率为100KHz。

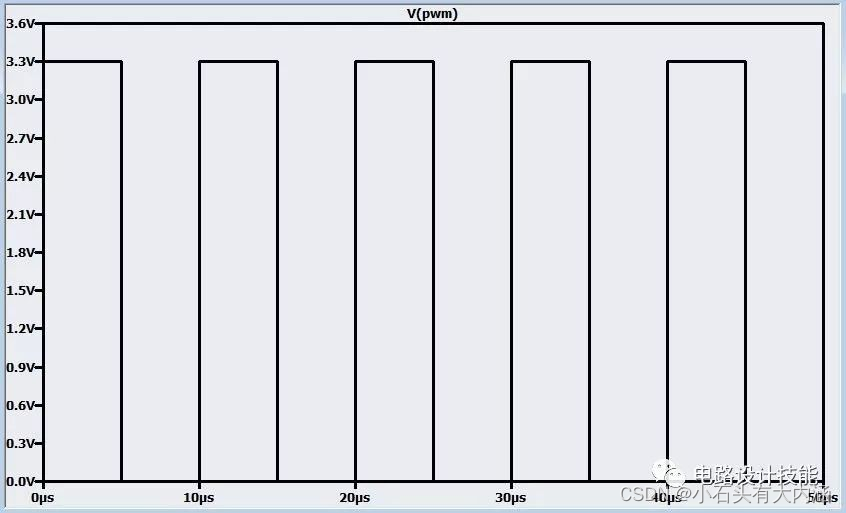

占空比为50%的脉冲信号的波形

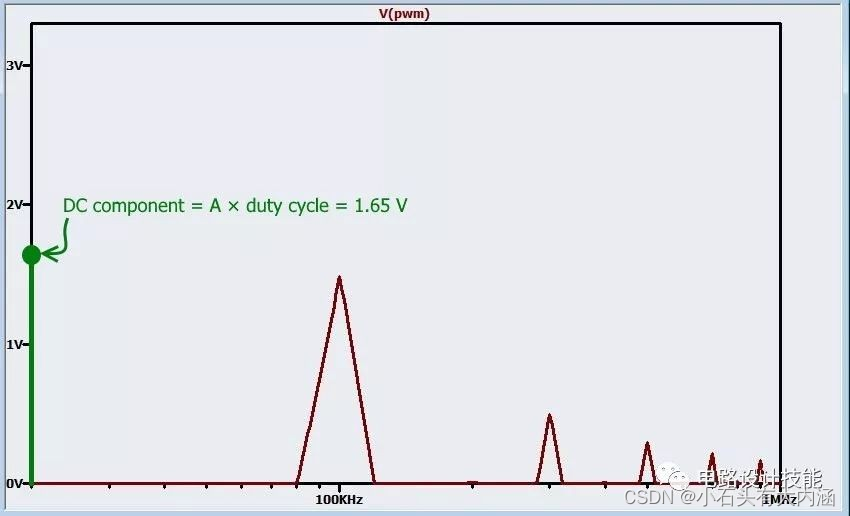

占空比为50%的脉冲信号的频谱分量
改变占空比呢？来看看占空比为10%和90%的脉冲波形经过FFT之后的交流频率分量
