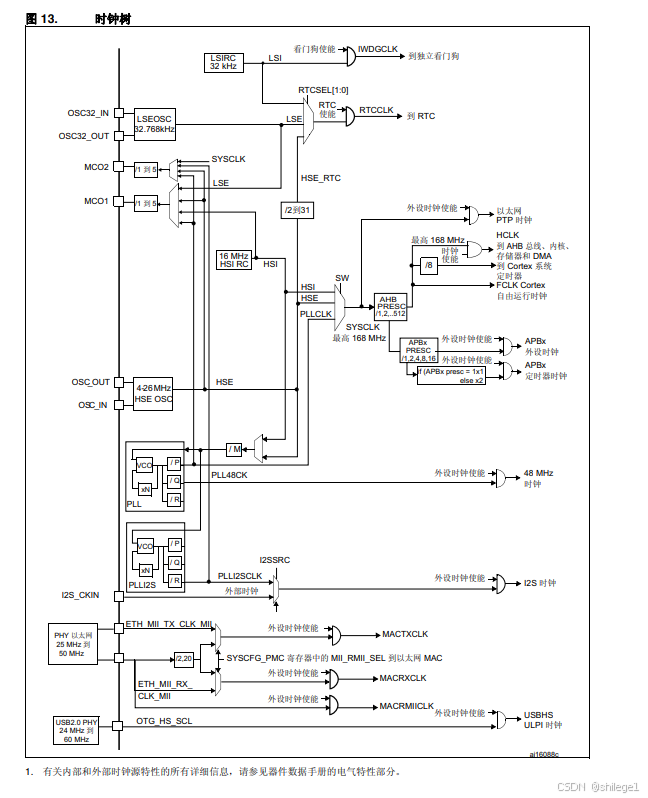

时钟来源


时钟源名称频率材料用途
高速外部振荡器4-26MHz晶体、陶瓷SYSCLK/RTC
低速外部振荡器32.768KHz晶体、陶瓷RTC
高速内部振荡器16MHzRCSYSCLK
低速内部振荡器32KHzRCRTC/IWDG

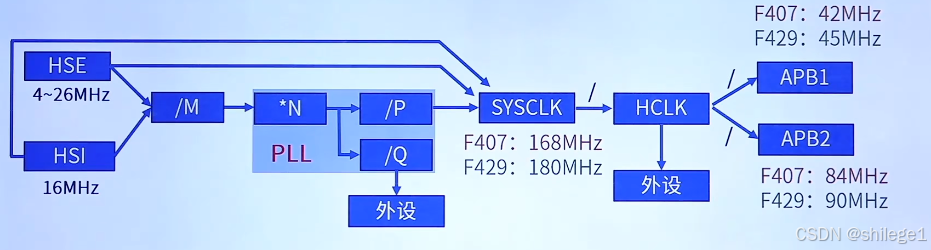

外部高速振荡器，经过M分频后进入锁相环，在锁相环内被n倍频后，经过压控振荡器，后被P分频，得到系统时钟，系统时钟经过分频后得到AHB总线时钟，AHB总线时钟经过分频后得到APB1,APB2上面的时钟

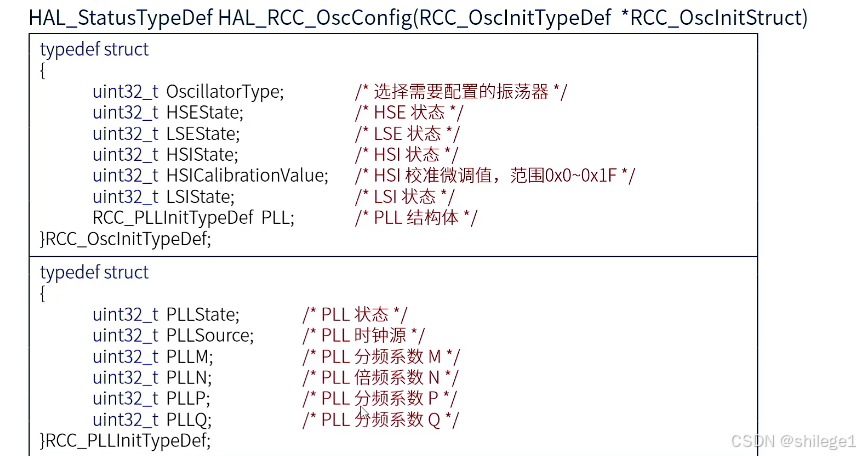

系统时钟的配置步骤
