VFIO（Virtual Function I/O）是一个现代化的、安全的内核框架，用于在用户空间实现设备直通，例如在 QEMU/KVM 虚拟化环境中。vfio-pci 是该框架下的 PCI 设备驱动。

1. 核心概念：设备直通

设备直通允许虚拟机独占并直接访问宿主机上的一个物理硬件设备。对于虚拟机来说，这个设备就像直接插在它自己的主板上一样，从而可以获得近乎原生的性能。

传统模拟：QEMU 完全通过软件模拟一个设备（如 e1000 网卡），性能较差。
半虚拟化：使用 virtio 等驱动，在宿主机和虚拟机之间使用高效的通信机制，性能很好，但仍然是虚拟设备。
设备直通：虚拟机直接使用物理设备，绕过 VMM 的大部分干预，性能最高。vfio-pci 就是实现 PCI/PCIe 设备直通的关键。

2. 配置 VFIO-PCI 直通

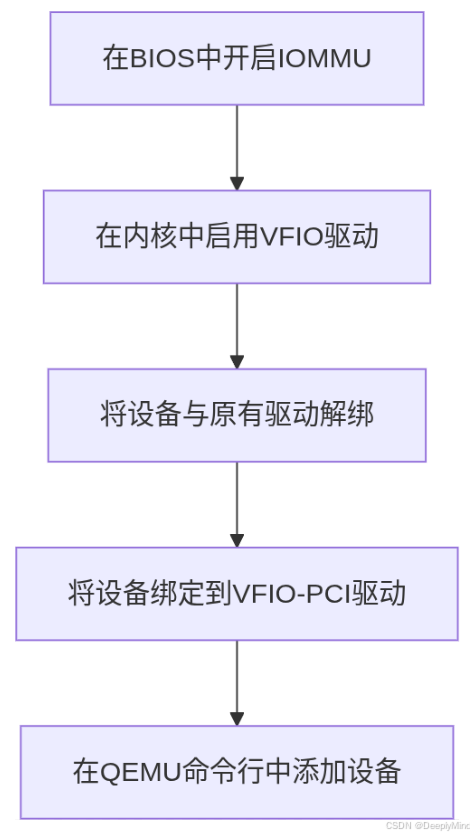

配置步骤如下，下面我们来详细讲解每个步骤。

2.1 确认硬件和 BIOS 支持

IOMMU 支持
- 对于 Intel CPU：需要支持 VT-d (Virtualization Technology for Directed I/O)。
- 对于 AMD CPU：需要支持 AMD-Vi。
- 如何确认：在 BIOS/UEFI 中确保这些功能已开启。然后在 Linux 中执行：
```
dmesg | grep -e DMAR -e IOMMU
```
  如果看到 DMAR 表或 IOMMU 被初始化的相关信息，则表示支持。

OMMU 分组检查
执行以下命令检查 IOMMU 分组情况：

shopt -s nullglob
for g in /sys/kernel/iommu_groups/*; do
    echo "IOMMU Group ${g##*/}:"
    for d in $g/devices/*; do
        echo -e "\t$(lspci -nns ${d##*/})"
    done
done

2.2 配置 Linux 内核以使用 VFIO

启用内核模块：
确保 vfio_pci、vfio、vfio_iommu_type1 和 vfio_virqfd 模块已加载。通常需要修改 initramfs 来在早期启动时加载它们。
配置内核参数：
在 GRUB 引导器中，修改 /etc/default/grub 文件中的 GRUB_CMDLINE_LINUX 行。
- 对于 Intel：
```
GRUB_CMDLINE_LINUX="intel_iommu=on iommu=pt"
```
- 对于 AMD：
```
GRUB_CMDLINE_LINUX="amd_iommu=on iommu=pt"
```
- iommu=pt 表示只为需要直通的设备启用 IOMMU，有助于提升性能。
让 VFIO 提前接管设备（推荐）：
为了防止宿主机系统抢先占用你想要直通的设备，可以在内核参数中指定 vfio-pci 来绑定它们。首先，获取设备的 Vendor ID 和 Device ID：
```
lspci -n -s <设备PCI地址，如 01:00.0>
# 输出示例：01:00.0 0300: 10de:1b80 (rev a1)
```
然后，同样在 /etc/default/grub 的内核参数中添加：
```
GRUB_CMDLINE_LINUX="... vfio-pci.ids=10de:1b80,8086:100e"
```
多个设备 ID 用逗号分隔。
更新配置：
修改后，更新 GRUB 并重建 initramfs，然后重启。
```
sudo update-grub
sudo update-initramfs -u
sudo reboot
```

2.3 验证并手动绑定设备（可选）

重启后，验证设备是否已被 vfio-pci 驱动绑定：

lspci -kn -s <设备PCI地址>

在输出中，你应该看到 Kernel driver in use: vfio-pci。

如果未能自动绑定，你可以手动操作：

# 1. 解绑原有驱动
echo <设备PCI地址> | sudo tee /sys/bus/pci/devices/<设备PCI地址>/driver/unbind
# 2. 绑定到 vfio-pci
echo <vendor id> <device id> | sudo tee /sys/bus/pci/drivers/vfio-pci/new_id
# 或者直接使用 PCI ID
echo <设备PCI地址> | sudo tee /sys/bus/pci/drivers/vfio-pci/bind

2.4 在 QEMU 命令行中添加设备

最后，在启动 QEMU 虚拟机时，使用 -device vfio-pci 来将设备传递给虚拟机。

-device vfio-pci,host=<BB:DD.F>[,...其他选项]

3. 典型示例

直通一个 GPU
```
qemu-system-x86_64 \
  ... # 其他参数（内存、CPU等）
  -device vfio-pci,host=01:00.0,multifunction=on \
  -device vfio-pci,host=01:00.1 \
  ...
```
- host=01:00.0：指定要直通的设备在宿主机上的 PCI 地址。
- multifunction=on：如果设备是多功能设备（如 GPU 通常带一个音频控制器 01:00.1），需要此参数，并且必须同时传递所有功能设备。

直通一个网卡

qemu-system-x86_64 \
  ... # 其他参数
  -net none \ # 确保不为此设备创建默认网络
  -device vfio-pci,host=06:00.0 \
  ...

4. 重要注意事项

安全性：VFIO 设计上是安全的，它利用 IOMMU 进行 DMA 隔离，防止设备直接访问任意内存。
GPU 直通：这是最常见的用途（也称为 "VGA Passthrough" 或 "GPU Passthrough"）。通常还需要在 QEMU 参数中隐藏虚拟化状态、使用特定的 BIOS 设置（如 vgabios 转储）等，过程更为复杂。
驱动程序冲突：最大的挑战是确保宿主机没有占用设备。使用内核参数提前绑定是最可靠的方法。
IOMMU 分组：如果设备所在的 IOMMU 组中有其他不想直通的设备，你将无法单独直通该设备。解决此问题可能需要使用支持 ACS override 的内核参数（pci=acs_override=on）或特定的 PCIe 插槽，但这可能会降低系统安全性。
```
IOMMU Group 10:
	01:00.0 VGA compatible controller [0300]: NVIDIA Corporation GP106 [GeForce GTX 1060 6GB] [10de:1c03] (rev a1)
	01:00.1 Audio device [0403]: NVIDIA Corporation GP106 High Definition Audio Controller [10de:10f1] (rev a1)
```
- 独立分组：理想的直通设备应该位于独立的 IOMMU 组中。
- 多功能设备：如上面的 Group 10，包含 GPU (01:00.0) 和其音频控制器 (01:00.1)，它们必须一起直通。
- 问题分组：如果一个组包含不相关的设备（如 GPU + 网卡），则无法单独直通其中一个。
