1. 引言：显存空间管理

在现代图形系统中，显存（GPU memory）管理是驱动开发的核心问题之一。显存空间不仅需要高效分配和回收，还要支持用户空间映射、多进程并发访问、跨设备共享等复杂需求。

GEM（Graphics Execution Manager）作为 DRM 的一部分，专门负责图形内存对象的统一管理。本文将围绕“如何管理一块显存”这一问题，深入分析 GEM 的核心数据结构、它们之间的关系，并通过原理解析和代码示例，帮助读者理解其设计思想和实际用法。

2. 问题分析：显存空间管理的需求

假设我们有一块显存空间，我们要如何完成下列功能：

分配和释放显存对象：支持动态分配、回收显存 buffer。
用户空间映射：支持 mmap，将显存映射到用户空间。
多进程访问隔离：每个进程只能访问自己拥有的 buffer。
跨进程/设备共享：支持 buffer 在不同进程或设备间共享。
同步与访问控制：保证并发访问的正确性和安全性。

GEM 的设计旨在解决上述问题，这是显存使用的基本需求。本文将聚焦其1-3 项功能展开论述，共享功能属于另一主题，具体可参考 “Prime 机制”。此外，上述 5 项需求需重点关注。

3. GEM核心数据结构详解

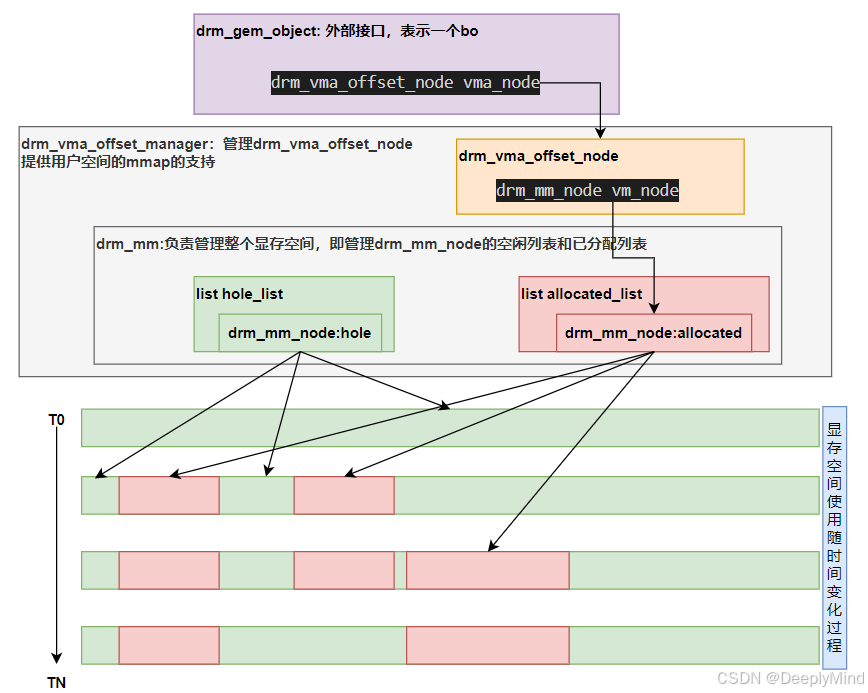

下图是显存使用示意图。注意每个框图的包含关系。图中下方长条表示显存空间，在T0时刻，显存全部可用，作为一个大的空闲节点(绿色表示空闲节点，红色表示已分配的节点)。在实际程序的运行过程中，显存空间就是被分割成了这样两个列表：hole list和allocated list。接下来看下这个图里涉及的相关概念。这些概念是理解GEM的关键，务必搞懂。按照top-down的顺序讲解概念。请注意这里的空间是逻辑空间，例如每个进程都会看到这样一个空间，甚至一个进程里多次打开设备，每个打开的设备都存在这样一个空间。

3.1. drm_gem_object —— 显存对象的抽象

drm_gem_object 是 GEM 的核心结构，代表一个显存 buffer。其成员如下：

struct drm_gem_object {

	struct kref refcount;
	unsigned handle_count;
	struct drm_device *dev;
	struct file *filp;

    //空间分配与映射
	struct drm_vma_offset_node vma_node;

    //object大小
	size_t size;

    //共享
	struct dma_buf *dma_buf;
    //访问同步
	struct dma_resv *resv;
	struct dma_resv _resv;

    //自定义函数
	const struct drm_gem_object_funcs *funcs;
	...
};

功能：抽象一个可被用户空间或内核访问的显存对象，管理其生命周期、引用计数、映射关系等。
关键成员：
- dev：所属的 drm_device，即该对象属于哪个 DRM 设备。
- filp：后端文件对象，通常用于 shmem（匿名共享内存）实现 buffer 的物理存储。
- size：对象大小（字节）。
- refcount：内核内部引用计数，保证对象不会被提前释放。
- handle_count：用户空间 handle 数量，支持多进程引用。
- vma_node：用于 mmap 管理的 VMA 节点（见下文）。
- dma_buf：用于buffer的共享。
- _resv/resv：同步相关的 reservation 对象，支持 buffer 访问同步。
- lru_node：用于 LRU 管理，支持内存回收策略。

作用：每个显存 buffer 都是一个 drm_gem_object 实例，驱动通过它进行分配、释放、映射等操作。该结构体是drm的核心结构体，建议多看几遍，记住这些成员变量。

3.2. drm_vma_offset_manager / drm_vma_offset_node — 映射空间管理

在 Linux DRM（Direct Rendering Manager）框架中，用户空间与 GPU 驱动之间的数据交换和缓冲区管理，常常涉及到内存映射（mmap）操作。而drm_gem_object 的 vma_node 是用户空间存储映射管理的核心。其由drm_vma_offset_manager进行管理。

先来看下官方对drm_vma_offset_manager的解释：

/**
 * DOC: vma offset manager
 *
 * The vma-manager is responsible to map arbitrary driver-dependent memory
 * regions into the linear user address-space. It provides offsets to the
 * caller which can then be used on the address_space of the drm-device. It
 * takes care to not overlap regions, size them appropriately and to not
 * confuse mm-core by inconsistent fake vm_pgoff fields.
 * Drivers shouldn't use this for object placement in VMEM. This manager should
 * only be used to manage mappings into linear user-space VMs.
 *
 * We use drm_mm as backend to manage object allocations. But it is highly
 * optimized for alloc/free calls, not lookups. Hence, we use an rb-tree to
 * speed up offset lookups.
 *
 * You must not use multiple offset managers on a single address_space.
 * Otherwise, mm-core will be unable to tear down memory mappings as the VM will
 * no longer be linear.
 *
 * This offset manager works on page-based addresses. That is, every argument
 * and return code (with the exception of drm_vma_node_offset_addr()) is given
 * in number of pages, not number of bytes. That means, object sizes and offsets
 * must always be page-aligned (as usual).
 * If you want to get a valid byte-based user-space address for a given offset,
 * please see drm_vma_node_offset_addr().
 *
 * Additionally to offset management, the vma offset manager also handles access
 * management. For every open-file context that is allowed to access a given
 * node, you must call drm_vma_node_allow(). Otherwise, an mmap() call on this
 * open-file with the offset of the node will fail with -EACCES. To revoke
 * access again, use drm_vma_node_revoke(). However, the caller is responsible
 * for destroying already existing mappings, if required.
 */
/**
 * 文档：VMA 偏移管理器
 *
 * VMA 管理器负责将驱动相关的任意内存区域映射到线性的用户地址空间。
   它为调用者提供偏移量，调用者可以在 drm 设备的 address_space 上使用这些偏移量。
   管理器确保各区域不会重叠，大小合适，并避免因虚假的 vm_pgoff 字段导致 mm-core 混乱。
 * 驱动不应将此管理器用于 VMEM（虚拟内存）中的对象放置。该管理器仅用于管理
   线性用户空间虚拟内存的映射。
 *
 * 我们使用 drm_mm 作为后端来管理对象分配。但 drm_mm 更适合分配/释放操作，而不是查找。
   因此，我们使用红黑树（rb-tree）来加速偏移查找。
 *
 * 在同一个 address_space 上不能使用多个偏移管理器。
   否则，mm-core 将无法正确拆除内存映射，因为虚拟内存将不再是线性的。
 *
 * 此偏移管理器以页为单位工作。也就是说，所有参数和返回值（除了
   drm_vma_node_offset_addr() 之外）都以页数而不是字节数表示。
   这意味着对象的大小和偏移必须始终页对齐（如常规要求）。
   如果你需要根据偏移获得有效的字节级用户空间地址，请参考 drm_vma_node_offset_addr()。
 *
 * 除了偏移管理，VMA 偏移管理器还负责访问管理。对于每个被允许访问某节点的打开文件上下文，
   都必须调用 drm_vma_node_allow()。否则，使用该节点偏移进行 mmap() 时会返回 -EACCES。
   要撤销访问权限，请使用 drm_vma_node_revoke()。
   不过，调用者需负责销毁已存在的映射（如有需要）。
 */

虽然解释很长，但drm_vma_offset_manager核心功能可以概括为：管理用户空间 mmap 的虚拟地址分配，防止冲突。内部使用 drm_mm 做区间分配。所以核心是drm_mm。实现也很简单：

struct drm_vma_offset_manager {
	rwlock_t vm_lock;
	struct drm_mm vm_addr_space_mm;
};

drm_vma_offset_manager管理的是drm_vma_offset_node。每个 GEM 对象内部包含一个该类型节点，用于 mmap 映射，保证用户空间地址分配的唯一性和安全性。

struct drm_vma_offset_node {
    rwlock_t vm_lock;           // 读写锁，保护该节点的并发访问
    struct drm_mm_node vm_node; // 区间分配器节点，记录VMA的起始页号和大小
    struct rb_root vm_files;    // 红黑树，管理与该VMA节点相关的文件对象
    void *driver_private;       // 驱动私有数据指针，用于扩展或特定用途
};

3.3 drm_mm / drm_mm_node —— 区间分配器

struct drm_mm {

	/* private: */
	/* List of all memory nodes that immediately precede a free hole. */
	struct list_head hole_stack;

	/* head_node.node_list is the list of all memory nodes, ordered
	 * according to the (increasing) start address of the memory node. */
	struct drm_mm_node head_node;

	/* Keep an interval_tree for fast lookup of drm_mm_nodes by address. */
	struct rb_root_cached interval_tree;

	struct rb_root_cached holes_size;

};
