【UML】类图

1.类图：表述类、抽象类、接口以及他们之间关系的图形结构。

2.可见性：+公有、#保护、-私有、~包

3.抽象类名称用斜体字表示，抽象类方法只有定义没有实现。

接口一定没有属性（有也只能有静态属性），只有方法，且方法只有定义没有实现。接口有<interface>做标识。

4.类图关系有哪些

依赖：属性有其他类，方法参数列表、返回类型有其他类

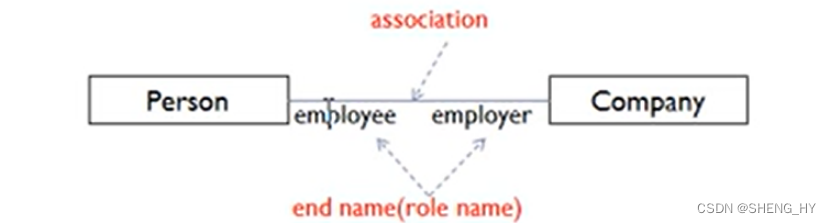

关联：A是B的什么关系、B是A的什么关系，写在靠近类的两边。

为了可读性，起角色名。

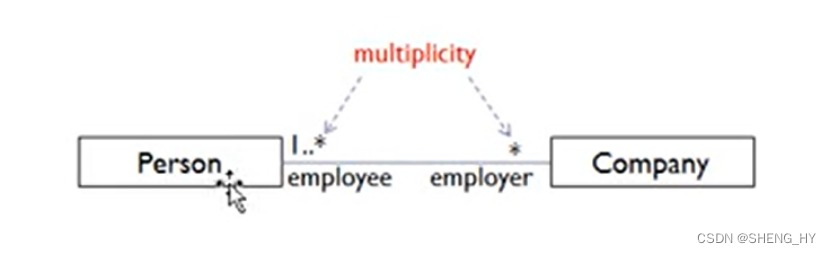

多重性：关联关系是几对几的关系。

一个人可能在多个公司兼职，打个*

一个公司可能有一到多个职员

泛化：继承关系，类和类、类和抽象类、接口和接口

实现：类和接口之间

5.在两个多对对之间添加一个关联类，来降低双方的复杂程度。

6.关联包括组合和聚合，都是整体部分关系。但组合是强语义关系，部分和整体共存亡。画成实心，同生共死的关系。

7.对象图是类图在某一时刻的快照。保存的只是一个时刻类图的关系。

8.审题：类中、类图中

包图

分组

包和包之间只有依赖关系。

依赖关系：比如你include<string>，那你的这个文件就依赖于string这个包。

绘制包图如果出现循环A依赖于B，B依赖于A那就是不对的。创建一个A‘的包，把之前的拆开。
