单片机 利用 二进制左移的符号来实现心型流水灯的闪亮灭 的仿真

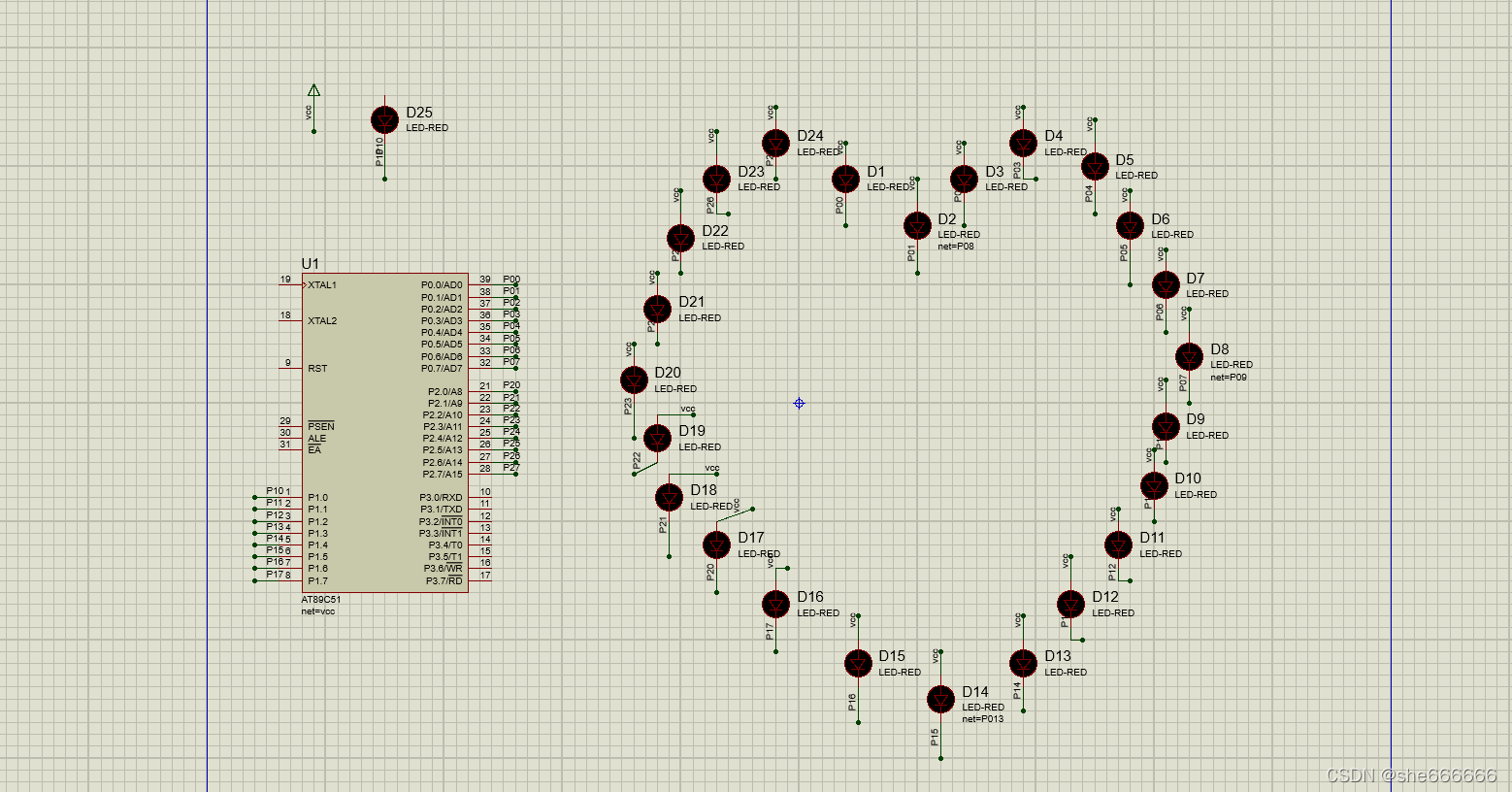

1.protues 电路设计

2.Keil c51 设计

#include<reg51.h>
void det(int m)
{
	int i,j;
	for(i=100;i>0;i--)
		for(j=100;j>0;j--);
}
void m0(int j)
{
	  int i;
		unsigned char mm,kk;
		//P0=0xff;
		mm=0xff;
		P0=mm;
		det(1);
		for(i=1;i<=8;i++)
		{
			mm=mm<<1;
			kk=mm;
			P0=kk;
			det(1);

		}
}
void m1(int j)
{
		int i;
		unsigned char mm,kk;
		//P1=0xff;
		mm=0xff;
		P1=mm;
		det(1);
		for(i=1;i<=8;i++)
		{
			mm=mm<<1;
			kk=mm;
			P1=kk;
			det(1);

		}
}
void m2(int j)
{
		int i;
		unsigned char mm,kk;
		//P1=0xff;
		mm=0xff;
		P2=mm;
		det(1);
		for(i=1;i<=8;i++)
		{
			mm=mm<<1;
			kk=mm;
			P2=kk;
			det(1);

		}

}
void main()
{
	while(1)
	{
		m0(1);
		m1(1);
		m2(1);
		det(1);
		P0=0xff;
		P1=0xff;
		P2=0xff;
		det(1);
	}




}

3. 知识补充

1.无线连接。

用网络标签，比如你要给51单片机的P0口添加网络标签，第一步：先在P0口画一小段线，没画添加不了标签，点击左边对象拾取区的“LBL”（Wire Label ）按钮；

第二步：按一下键盘的字母A键，弹出一个对话框，将String栏里的STRING修改成: net=P0#，＃号的意思就是变化的数字，怎样变就靠下面的两个参数，Count(初始值) 和Increament （增量），Count(初始值)改0，Increament （增量）改1，按ok键后，移到单片机P0口，点下就能添加标签，每按一下就加1。

2.低电平启动LED灯，要加VCC电源。
