Yolov8的基本使用

一、引言

1.1 声明

声明：
  本文章仅供学习交流使用，不提供完整代码，严禁用于商业用途和非法用途，否则由此产生的一切后果均与本人无关，请各位自觉遵守相关法律法规。
  本文章未经许可禁止转载，禁止任何二次修改(加工)后的传播；若有侵权，联系删除。

交流、合作请留言，24小时内回复！

1.2 简介

  yolov8的安装与基本使用，标记工具的介绍，自定义数据集的训练及后续。

1.3 代办

  由于时间有限，本文目前只描述了思路和自己实际用到的部分代码，未完成所有内容的撰写，后续有时间再补充。(本文按照自己所涉及到的工具和遇见的问题进行适当更新，文章内容的完整度会不断完善)

二、Yolov8安装部署

官网 Quickstart 英文版安装教程

2.1 环境依赖

英文不好的，可看 gitee之readme.md文档 ，此处的环境要求：Python>=3.8 and PyTorch>=1.8。

2.1.1 Python>=3.8

这个好弄，本机有3.10的主环境，也有虚拟环境的管理工具，直接再生成一个3.10的虚拟环境使用即可。

mkvirtualenv --python="D:\Program Files\Python310\python.exe" yolo8310

2.1.2 PyTorch>=1.8

建议先将GPU的驱动更新至最新版本
进入任务管理器，查看自己GPU的型号

官网下载 对应型号的驱动 https://www.nvidia.cn/Download/index.aspx?lang=cn

下载完成后，开始安装。安装位置、安装选项等等安装默认即可(过程忘记截图了)。

打开终端，输入nvidia-smi 命令，查看CUDA Driver的版本,本机为 CUDA Version:12.3

那么选择CUDA Runtime时，要选择小于12.3的最大版本。
去Pytorch 官网 https://pytorch.org/ 选择适合自己的Pytorch进行下载安装。

下载速度还可以，就不切换源了，下载较慢的可以修改其他下载源试试效果。

数分钟安装完毕，查看pytorch包是否可用

import torch
print("版本:",torch.__version__,"\tGPU是否可用:",torch.cuda.is_available(),"\tGPU个数:",torch.cuda.device_count())

2.2 ultralytics(yolov8)安装

前面的环境配置好之后，可以开始安装yolov8了。

上图所示：官网中介绍了多种安装方式，基础较弱的可以选择 pip install ultralytics 这种方式，本文选择 Git clone方式。

2.2.1 pip install -e . 可编辑模式安装

以下命令copy自官网，若不想配置git,可以绕过第一步的clone命令,手动打开github地址,下载项目的zip压缩包,然后解压。

# Clone the ultralytics repository
git clone https://github.com/ultralytics/ultralytics


# Navigate to the cloned directory
cd ultralytics

# Install the package in editable mode for development
pip install -e .

安装完之后pip list查看一下,通过pip install -e 模式安装的包,后面会有一个路径显示。

2.2.2 测试效果

• 可以直接在命令行界面（CLI）运行yolo命令。
  下图中的命令含义是：使用yolo的yolov8n.pt模型对bus.jpg这张图进行预测。yolov8n.pt模型不存在的话,会自动下载，但是可能下载速度比较慢

  预测结果为： 4 persons, 1 bus, 1 stop sign。
  标记图片保存在：项目目录下的 runs\detect\predict 文件夹内，名称同source。

• 也可以在python中使用

from ultralytics import YOLO

# 从头开始创建新的YOLO模型
model = YOLO('yolov8n.yaml')

# 加载预先训练的YOLO模型（建议用于训练）
model = YOLO('yolov8n.pt')

# 使用coco128.yaml数据集对模型进行3轮的训练
results = model.train(data='coco128.yaml', epochs=3)

# 评估模型在验证集上的性能
results = model.val()

# 使用模型对图像执行对象检测
results = model('https://ultralytics.com/images/bus.jpg')

# 将模型导出为ONNX格式
success = model.export(format='onnx')

加载预先训练的YOLO模型

使用coco128.yaml数据集对模型进行3轮的训练，会有一些过程输出。
Results saved to runs\detect\train2

识别图片，结果输出。results.names可以看到训练集只有80个分类,所以使用此数据集也仅仅只能识别这80个分类中的物品
自己训练的模型，最终只识别到了1个人，效果暂时不论，现在已经能够把流程跑通了，后续就可以尝试训练自己需要的模型了。

三、数据标注工具

当我们想要自己训练模型时，就需要自己准备数据集，前期的数据标注工作就很重要，这时就得先选择一个合适的标注工具。

3.1 labelImg

一种常用的矩形标注工具，常用于目标识别和目标检测。labelimg是使用Python语言编写，界面用Qt设计的，因此需要先安装pyqt5。

pip install pyqt5
pip install labelimg
labelimg # 命令行启动即可

安装完之后，在命令行输入labelimg启动。

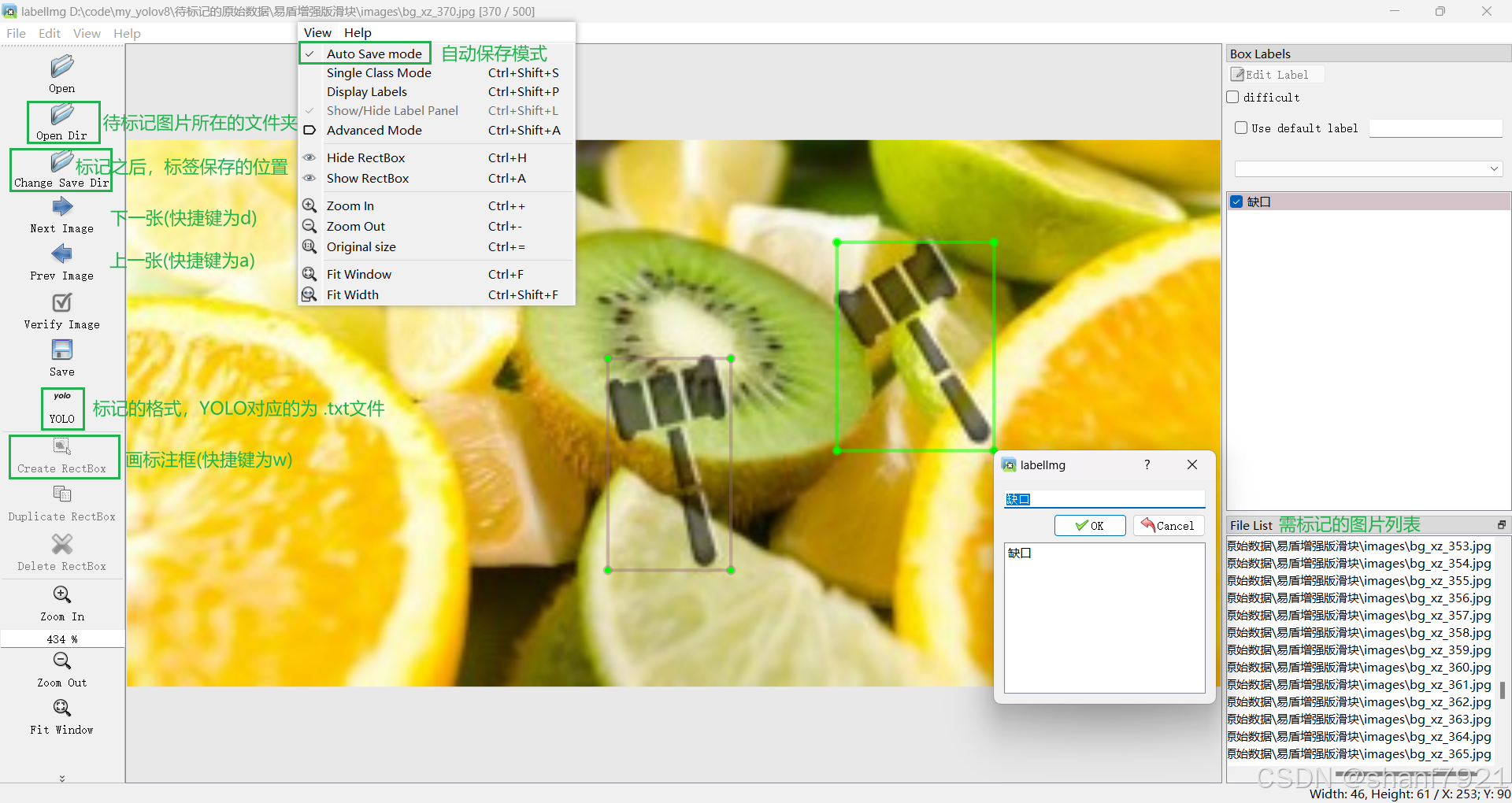

使用方式可以参考下面的截图注释：

• Open Dir打开图片所在文件夹
• Change Save Dir 选择标注文件保存的路径
• YOLO 选择自己需要的标记格式
• Auto Save Mode 打开自动保存模式
  设置完上面四个选项之后，接下来就是使用快捷键"一路狂标"：w 画标注框,d 下一张,a 上一张


终端里也能看到保存日志输出。

3.1 labelImg 使用时闪退的情况

问题：在python3.10版本中，使用labelimg 1.8.6 出现了闪退，(之前标注未报错)过了一段时间再次使用时，闪退 无法标注。

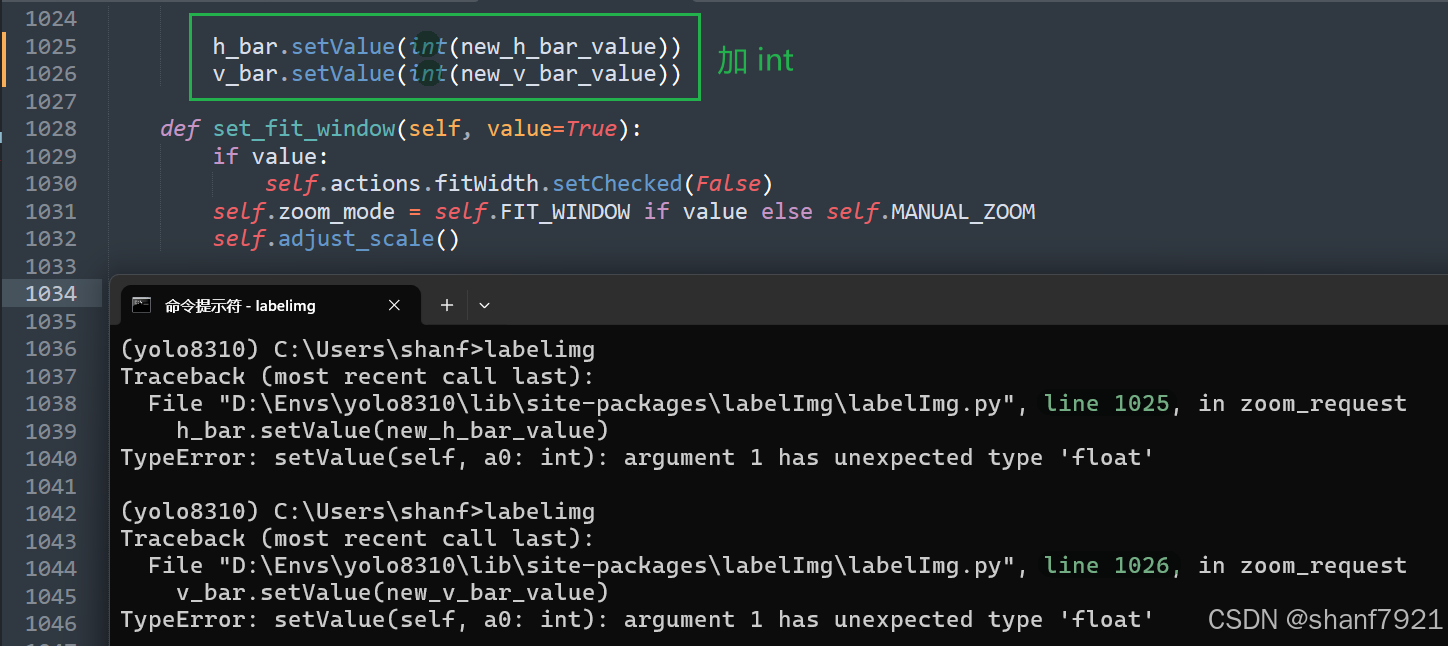

解决方案：根据提示信息去对应文件内 修改参数类型，基本都是 加个 int转换即可。

也曾 参考过 labelImg1.8.6在python3.10下使用 ，但是替换此文章中所说的两个文件信息之后，运行时会提示有新的依赖文件，还需要自己添加进去，稍微繁琐。本人使用了如下截图中方式，测试可以(2024-09)。

• 放大、缩小图片时闪退

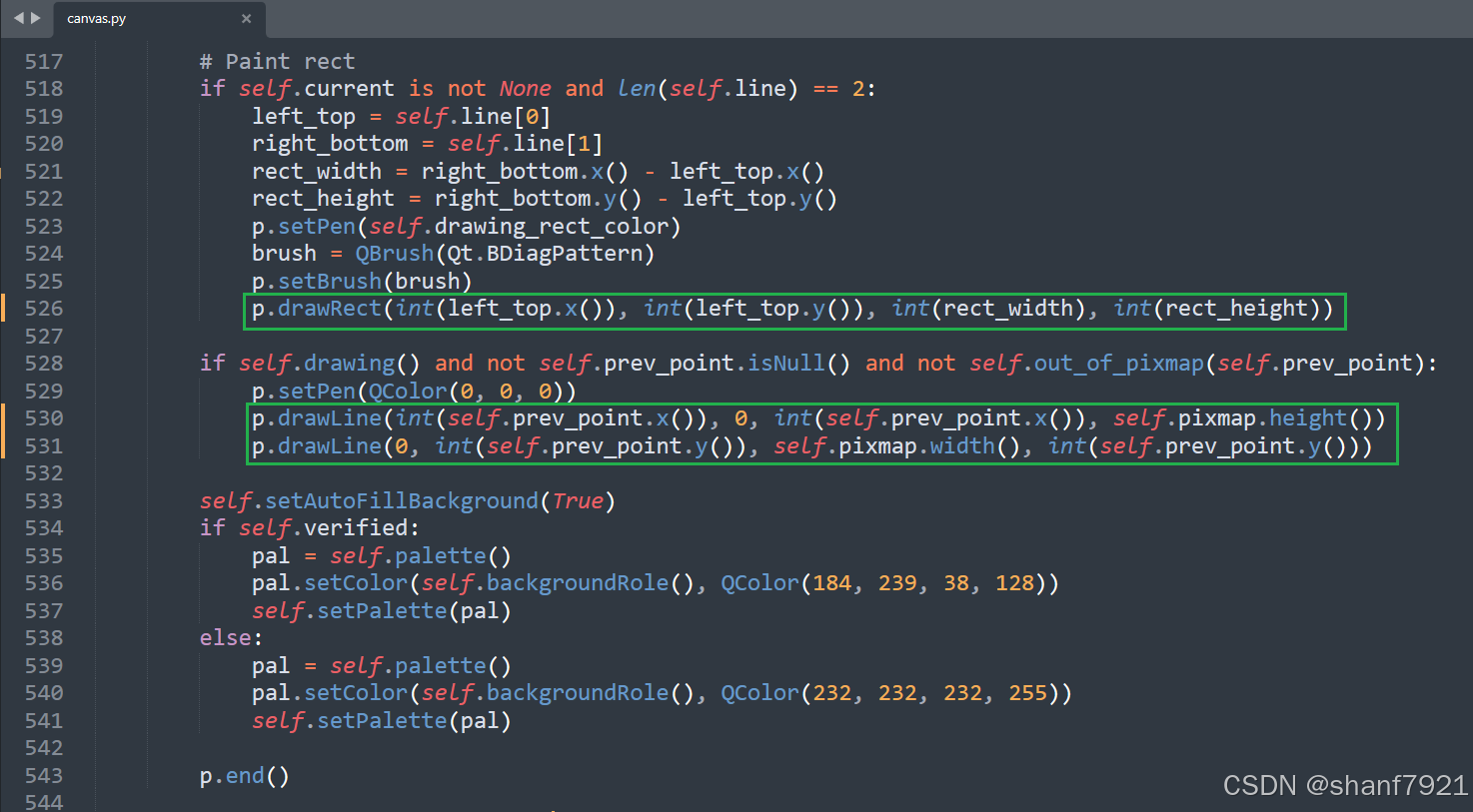

  \lib\site-packages\labelImg\labelImg.py


• Create RectBox(标注)时闪退
  lib\site-packages\libs\canvas.py


四、训练

4.1 数据集

本次使用的数据集为 易盾增强版滑块验证码的 缺口标记，下载了500张，前期标记了200张，后又增加至350张左右。

数据集可以划分为 训练集、验证集、测试集(非必须)。比例不严格 7:2:1 、8:2 等等皆可。数据集划分的代码使用GPT写的，如下：

import os
import shutil
import random
from pathlib import Path
import yaml  # 用于创建 data.yaml 文件

# 配置参数（这几个参数 按照自己的实际情况进行调整）
image_dir = r"D:\code\my_yolov8\待标记的原始数据\易盾增强版滑块\images"  # 原始图片所在文件夹
label_dir = r"D:\code\my_yolov8\待标记的原始数据\易盾增强版滑块\labels"  # 标签文件所在文件夹
output_dir = "D:/code/my_yolov8/datasets/yidunslide"  # 输出的数据集根目录
train_ratio = 0.8  # 训练集比例
val_ratio = 0.2  # 验证集比例
test_ratio = 0.1  # 测试集比例
classes_file = os.path.join(label_dir, 'classes.txt')  # 类别文件路径


# 从 classes.txt 文件中读取类别
def load_classes_from_file(classes_path):
    if os.path.exists(classes_path):
        with open(classes_path, 'r') as f:
            classes_list = [line.strip() for line in f.readlines()]
        return classes_list
    else:
        return None


# 创建标准的数据集目录结构
def create_dir_structure(output_path):
    os.makedirs(os.path.join(output_path, 'images', 'train'), exist_ok=True)
    os.makedirs(os.path.join(output_path, 'images', 'val'), exist_ok=True)
    os.makedirs(os.path.join(output_path, 'images', 'test'), exist_ok=True)
    os.makedirs(os.path.join(output_path, 'labels', 'train'), exist_ok=True)
    os.makedirs(os.path.join(output_path, 'labels', 'val'), exist_ok=True)
    os.makedirs(os.path.join(output_path, 'labels', 'test'), exist_ok=True)


# 将文件复制到目标目录
def move_files(file_list, target_image_dir, target_label_dir):
    for image_path in file_list:
        label_path = os.path.join(label_dir, Path(image_path).stem + ".txt")
        if os.path.exists(label_path):  # 确保标签存在
            shutil.copy(image_path, target_image_dir)
            shutil.copy(label_path, target_label_dir)


# 获取有对应标签的图片文件
image_files = [os.path.join(image_dir, f) for f in os.listdir(image_dir)
               if f.endswith(('.jpg', '.png')) and os.path.exists(os.path.join(label_dir, Path(f).stem + ".txt"))]

# 随机打乱文件列表
random.shuffle(image_files)

# 计算每个数据集的大小
total_images = len(image_files)
train_count = int(total_images * train_ratio)
val_count = int(total_images * val_ratio)
test_count = total_images - train_count - val_count  # 剩余的放入测试集

# 分割数据集
train_files = image_files[:train_count]
val_files = image_files[train_count:train_count + val_count]
test_files = image_files[train_count + val_count:]

# 创建输出目录结构
create_dir_structure(output_dir)

# 移动文件到相应的目录
move_files(train_files, os.path.join(output_dir, 'images', 'train'), os.path.join(output_dir, 'labels', 'train'))
move_files(val_files, os.path.join(output_dir, 'images', 'val'), os.path.join(output_dir, 'labels', 'val'))
move_files(test_files, os.path.join(output_dir, 'images', 'test'), os.path.join(output_dir, 'labels', 'test'))

print(f"数据集拆分完成：训练集 {train_count} 张，验证集 {val_count} 张，测试集 {test_count} 张。")


# 创建 data.yaml 文件
def create_data_yaml(output_path, classes_list):
    data = {
        'path': output_path,  # 数据集的根目录路径
        'train': 'images/train',  # 训练集的相对路径
        'val': 'images/val',  # 验证集的相对路径
        'test': 'images/test',  # 测试集的相对路径（可选）
        'nc': len(classes_list),  # 类别数量
        'names': classes_list  # 类别名称列表
    }

    yaml_path = os.path.join(output_path, 'data.yaml')
    with open(yaml_path, 'w') as yaml_file:
        yaml.dump(data, yaml_file, default_flow_style=False)

    print(f"data.yaml 文件已创建，路径为：{yaml_path}")


# 尝试从 classes.txt 加载类别
classes = load_classes_from_file(classes_file)

# 如果找不到 classes.txt 文件，使用默认的类别
if classes is None:
    print("未找到 classes.txt 文件，使用默认类别。")
    classes = ['class1', 'class2', 'class3']  # 替换为实际类别

# 创建 data.yaml 文件
create_data_yaml(output_dir, classes)

4.2 配置文件

数据集的指定 data.yaml (名称自定义即可)，内容包含以下信息：

# 数据集路径
path: D:/code/my_yolov8/datasets/yidunslide
train: images/train
val: images/val
test: images/test


# 类别数量
nc: 1

# 类别名称
names: ["缺口"]

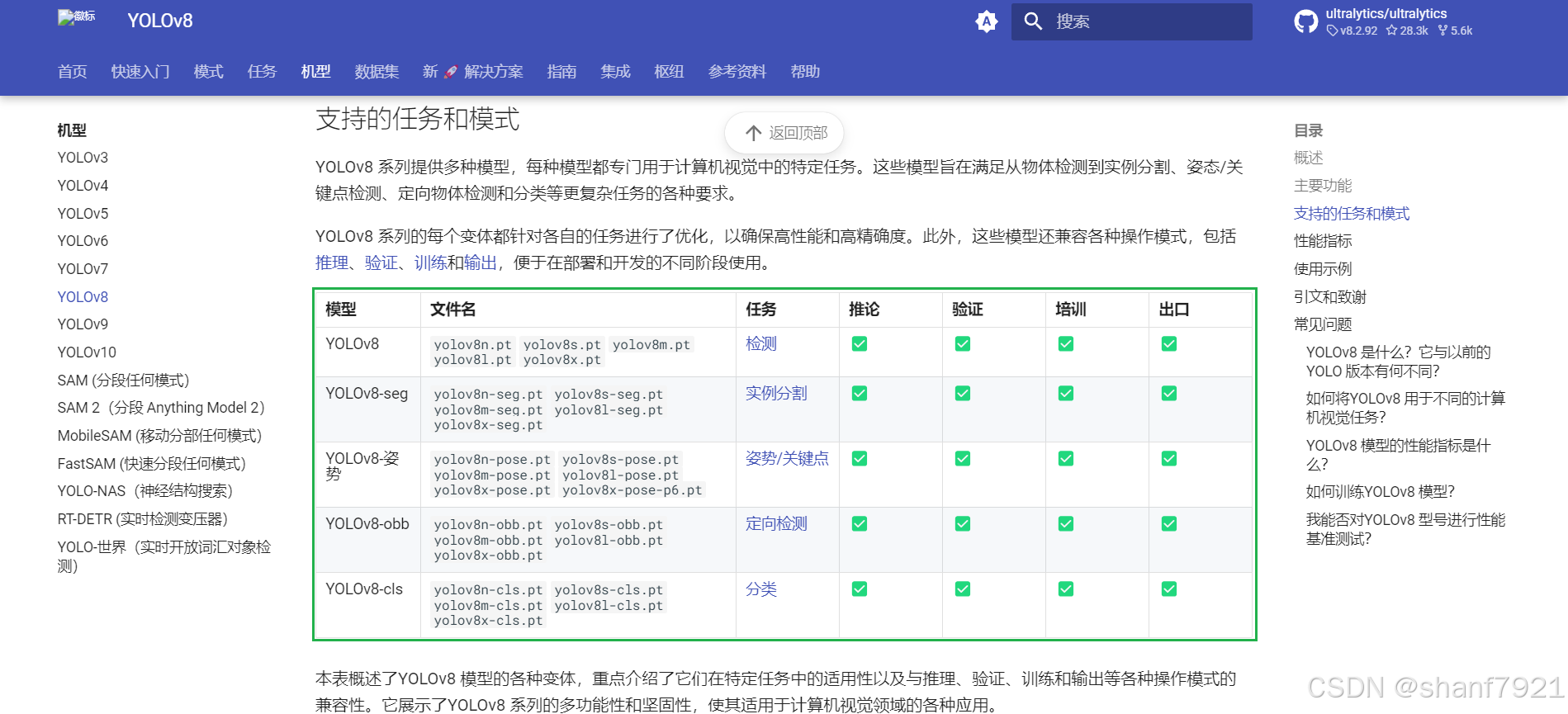

4.3 模型选择

下载自己所需要的模型
本例中使用的是 YOLOv8n。

4.4 训练

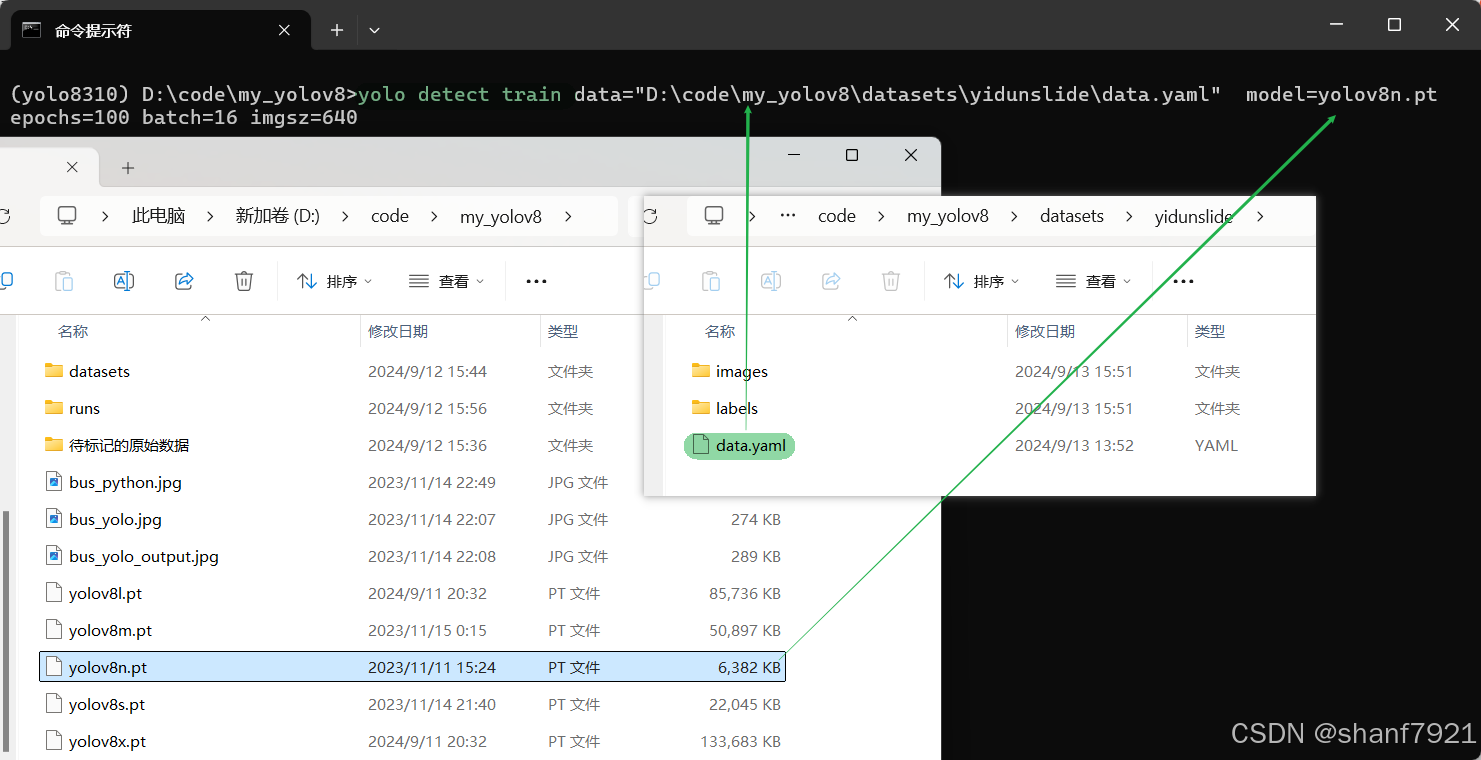

yolo detect train data="D:\code\my_yolov8\datasets\yidunslide\data.yaml" model=yolov8n.pt epochs=100 batch=16 imgsz=640

4.4.1 输入参数解析

• yolo detect train:这是 YOLOv8 命令行工具中的一个指令，表示对检测任务进行训练。detect 任务通常用于目标检测，模型会输出目标物体的边界框以及类别。
• data="D:\code\my_yolov8\datasets\yidunslide\data.yaml":指定了数据集的配置文件路径。data.yaml 文件包含了训练、验证、测试集的路径以及类别信息。该文件用于定义模型所使用的训练和验证数据。
• model=yolov8n.pt:使用 YOLOv8n（Nano 版本）的预训练权重文件 yolov8n.pt 作为模型的初始权重。YOLOv8n 是 YOLOv8 模型的一个轻量版本，适用于计算资源有限的环境。这个预训练模型将作为模型的起点，进行后续的微调。
• epochs=100:表示模型训练的迭代次数为 100 个 epoch。每个 epoch 表示模型遍历一次整个训练集的数据。通常，更多的 epoch 可以让模型学习得更充分，但过多的 epoch 也可能导致过拟合。
• batch=16:设置批量大小为 16。每次迭代中，模型将处理 16 张图像。批量大小会影响训练的内存占用和模型收敛速度。更大的批量通常需要更多的显存资源，但会让模型更新得更加稳定。
• imgsz=640:设置输入图像的尺寸为 640x640 像素。YOLO 模型在训练时会将所有图像调整为这个大小。更大的图像尺寸可能会提升检测精度，但也需要更多的计算资源。


4.4.2 输出日志解析

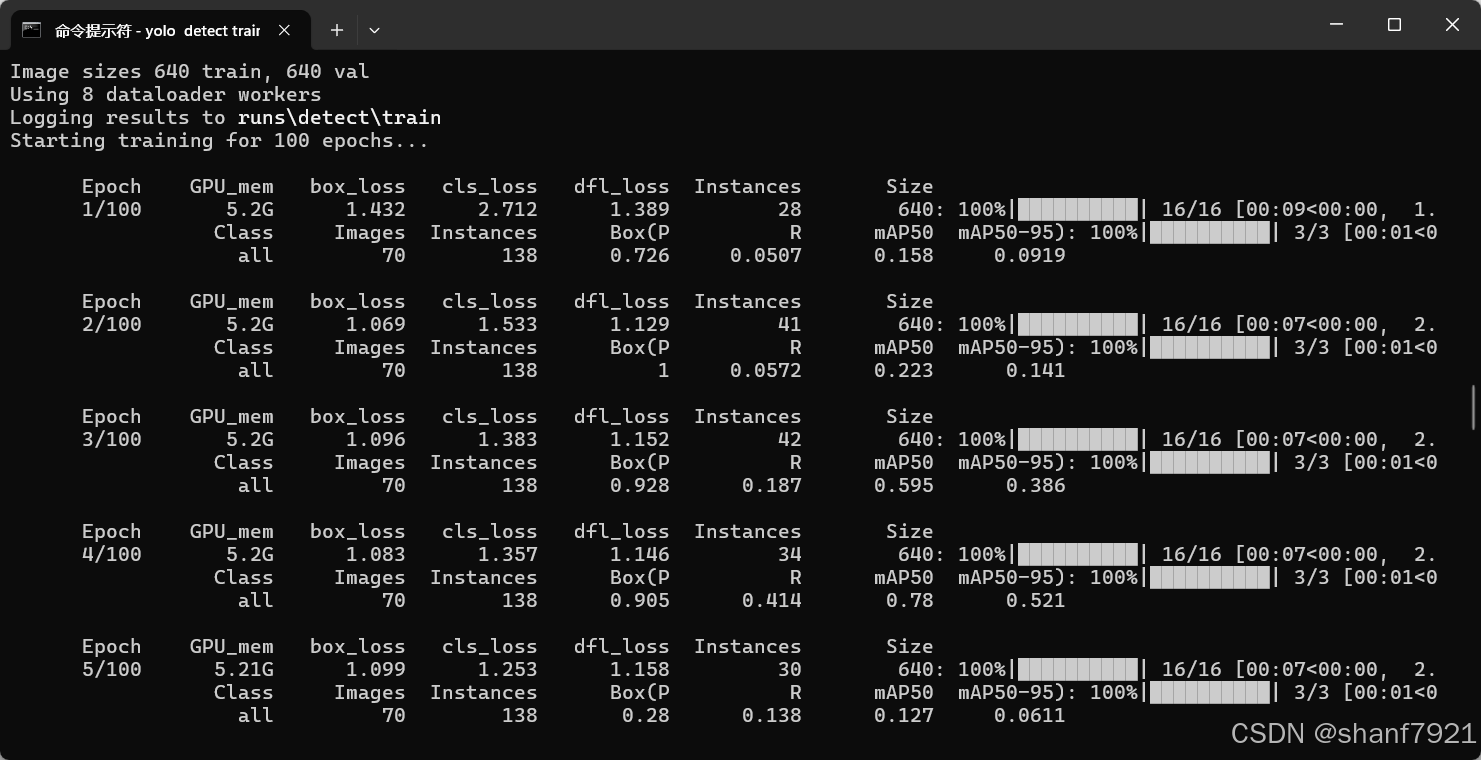

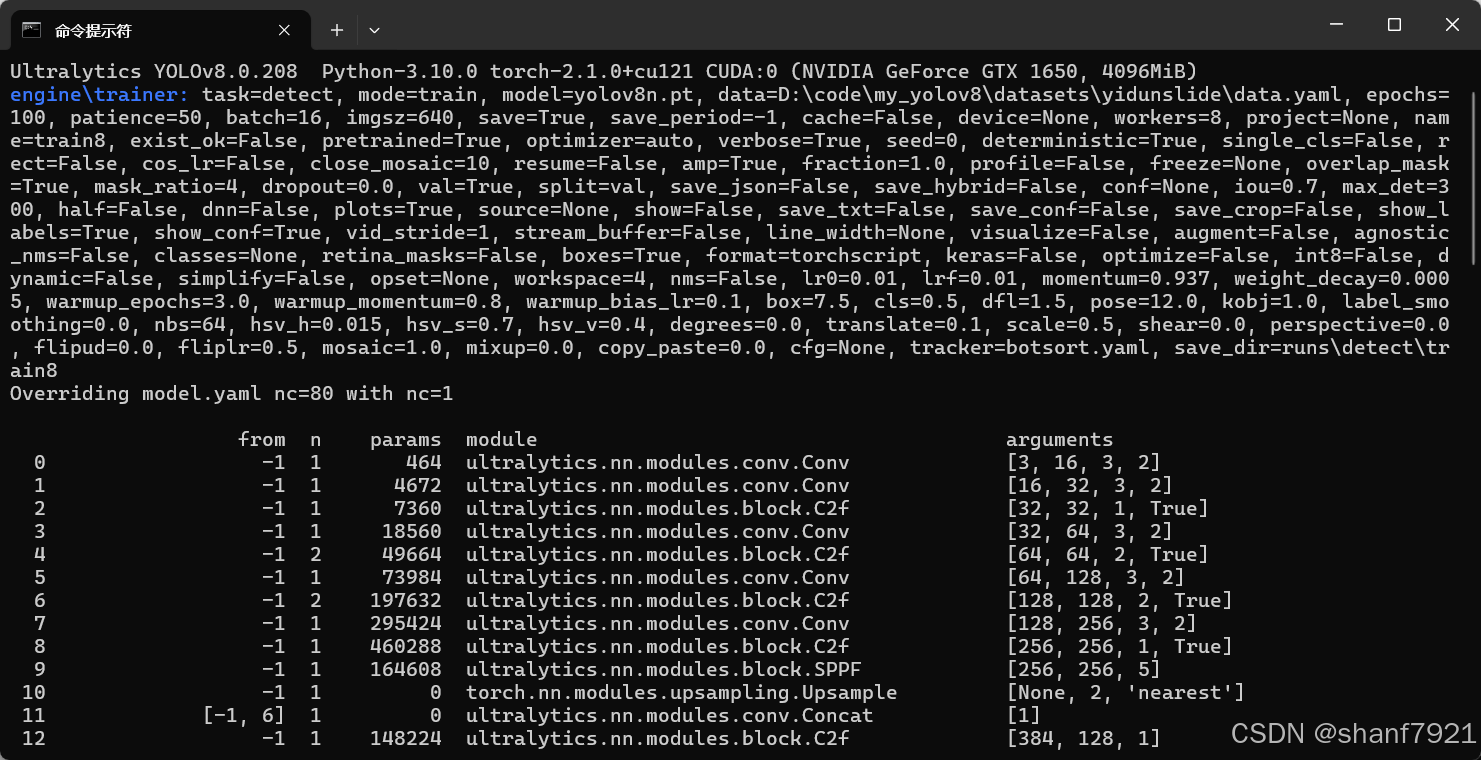

训练过程中的日志输出如下图：

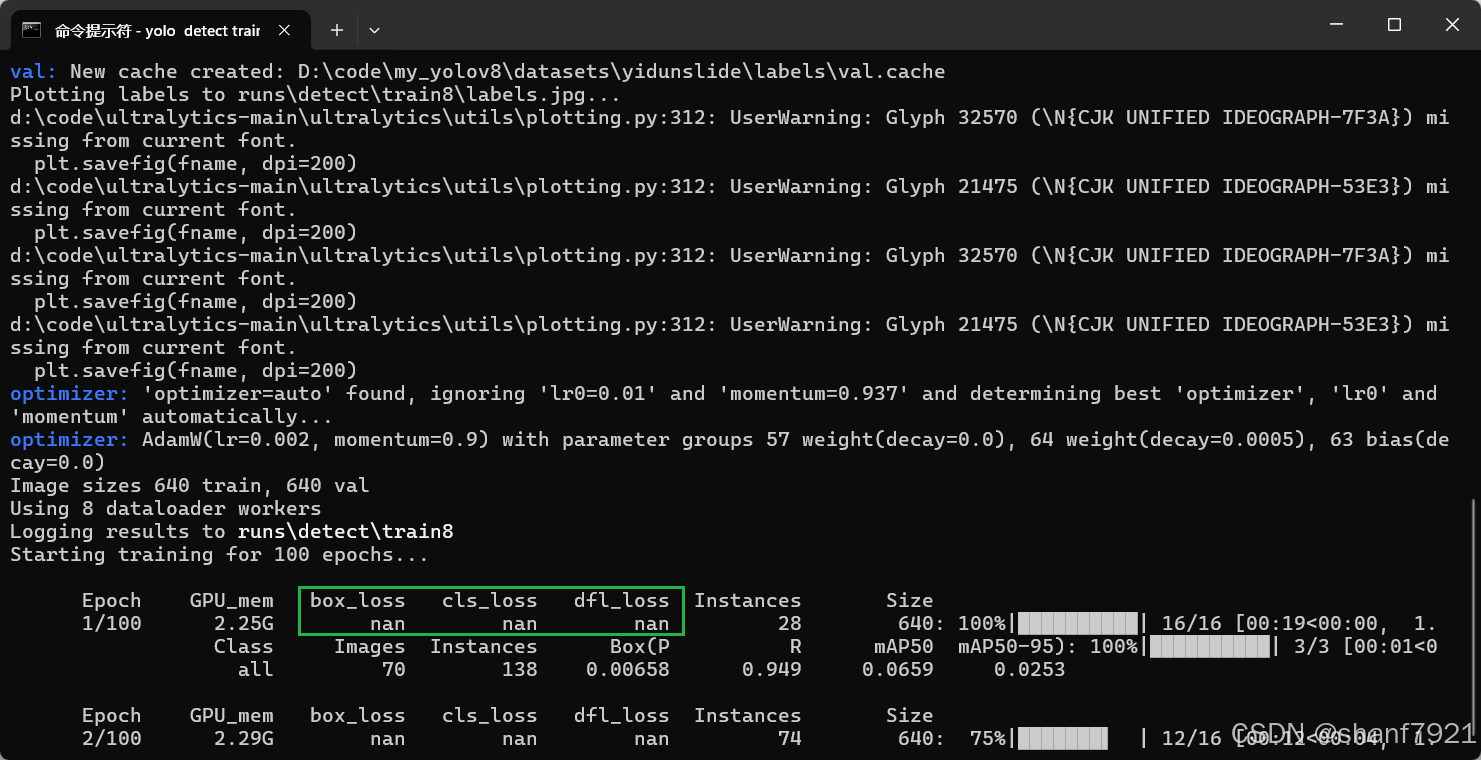

下面这张图显示的日志输出是有问题的:box_loss、cls_loss、dfl_loss 都为nan。

在 YOLOv8 的训练过程中，以下参数会不断变化，并帮助理解模型的表现(以下来源于GPT)：

1. Epoch:
   含义：当前的训练轮次。每个 epoch 表示模型完成了一次对整个训练数据集的训练。
   趋势：随着 epoch 增加，模型的各项损失和评估指标应逐渐改善。
2. GPU_mem:
   含义：当前使用的 GPU 显存大小（单位：GB）。
   趋势：这个值表示 GPU 的内存占用，通常是固定的，除非有显存溢出或者内存管理问题。
3. box_loss:
   含义：边界框损失，衡量预测框和真实目标框之间的差距。越小表示模型对物体位置的预测越准确。
   趋势：随着训练的进行，box_loss 应该逐渐减少，表示模型在定位物体时表现越来越好。通常在训练前期下降较快，后期趋于平稳。
4. cls_loss:
   含义：类别损失，衡量模型预测的类别和真实类别之间的差异。越小表示模型在分类方面的表现越好。
   趋势：随着训练进行，cls_loss 也应该逐渐减少。前期可能下降较快，后期趋于平稳。
5. dfl_loss:
   含义：分布式焦点损失（Distribution Focal Loss），主要用于增强回归的精准度，特别是用于更好地预测边界框的精细化位置。
   趋势：随着训练的深入，dfl_loss 应该逐渐减少，表示模型边界框的预测越来越准确。
6. Instances:
   含义：当前图像中物体实例的数量，通常是每个 batch 中检测到的物体数量。
   趋势：这个数值通常与训练数据集相关，不会有显著的趋势变化。
7. Size (640):
   含义：训练图像的尺寸，这里是 640×640 像素。通常设置为固定值。
   趋势：这个值是静态的，不会在训练中变化。

验证指标：

• Class:
  含义：验证时所有类别的汇总信息。
• Images:
  含义：验证集中用于验证的图片数量。
• Instances:
  含义：所有验证图片中标注的物体总数。

评估指标：

• Box(P)（精确度，Precision）：
  含义：在模型预测的框中，有多少比例的框是正确的，即预测为正的样本中有多少是真正的正样本。
  趋势：随着训练进行，精度应该逐渐提高，通常在训练初期较低，后期逐渐稳定在高值。
• R（召回率，Recall）：
  含义：实际为正的样本中有多少被正确预测出来。即实际存在的目标中，模型找到了多少。
  趋势：召回率在训练过程中应该提高，表示模型能够找到更多的物体。
• mAP50（平均精度，IoU 阈值为 50%）：
  含义：平均精度，表示在 IoU 阈值为 50% 时，所有类别的预测准确率。mAP50 越高，表示模型在检测不同物体时越准确。
  趋势：随着训练进行，mAP50 应逐渐上升，通常在训练前期变化较快，后期趋于稳定。
• mAP50-95（平均精度，IoU 阈值从 50% 到 95% 的平均值）：
  含义：在不同 IoU 阈值下（从 50% 到 95%）的平均精度。这个值越高，表示模型对位置和类别的预测越准确。
  趋势：类似于 mAP50，但更严格，数值通常比 mAP50 低。随着训练深入，这个值也应逐渐上升。

这些指标可以帮助判断训练的效果。如果损失值不下降或精度和召回率无法提高，可能需要调整超参数或模型结构。

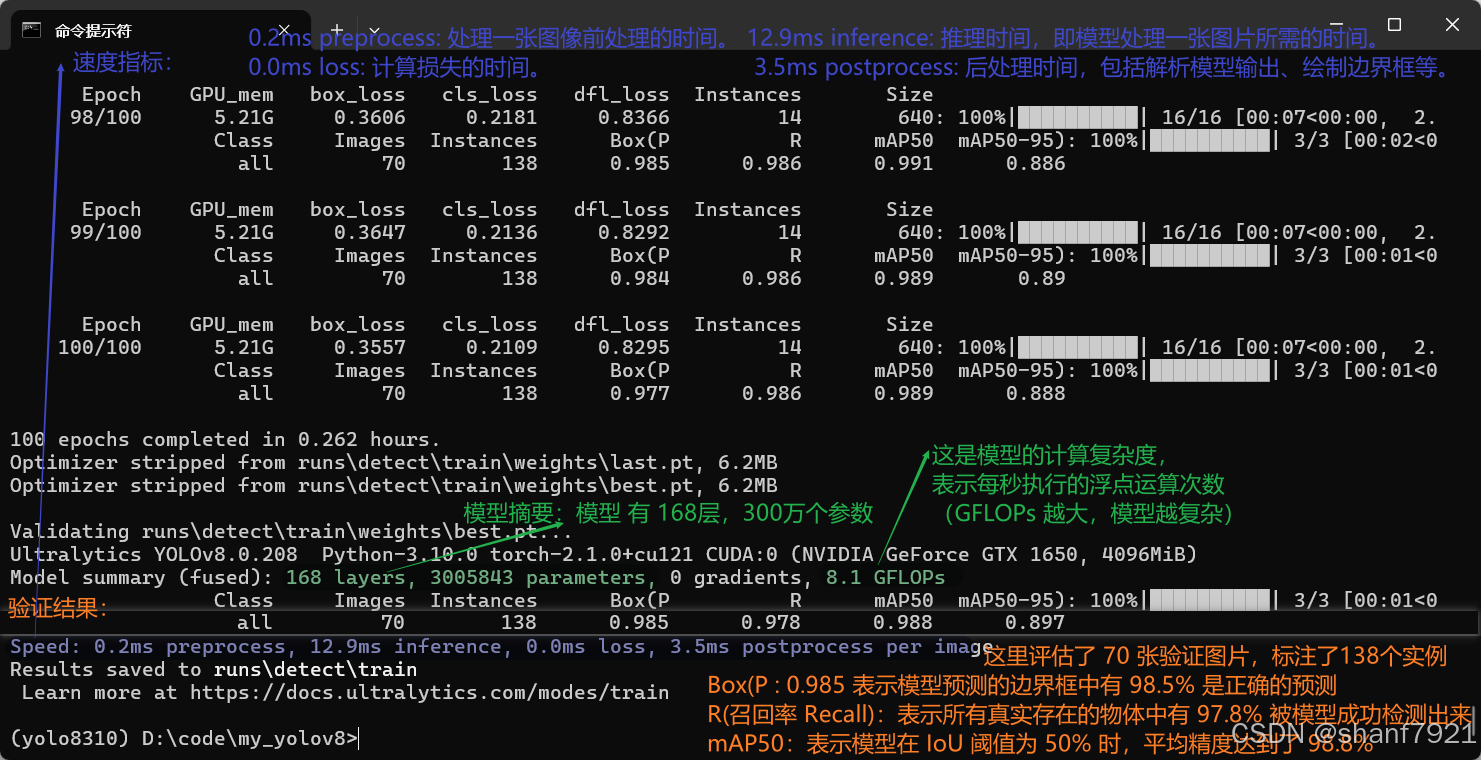

4.4.3 训练结果解析

最终100轮全部跑完了，没有提前终止，说明模型可能没有达到最优(可以增加训练轮次，再次训练)，或者还没有触发终止条件。

YOLOv8 提供了一个 patience 参数，它用于提前停止训练，如果在指定轮次内验证集的性能没有显著提升，即提前停止训练。默认情况下，patience 通常设置为 50。这意味着如果在 50 个 epoch 中模型性能没有提升，它才会提前停止。

如果模型在训练中性能一直在提升，比如 mAP、Precision 和 Recall 的值在验证集中没有出现停滞或下降，那么它会继续训练，直至达到设置的轮次 (本例为100 轮)。

如果希望提前停止训练以节省时间，或者模型在性能上达到一个较高的点时停止训练，你可以通过以下方式设置：

yolo train data="your_data.yaml" model="yolov8n.pt" epochs=100 batch=16 imgsz=640 patience=10

这样设置后，如果验证集的性能在 10 个轮次内没有提升，模型将会提前停止训练。

  
  
  

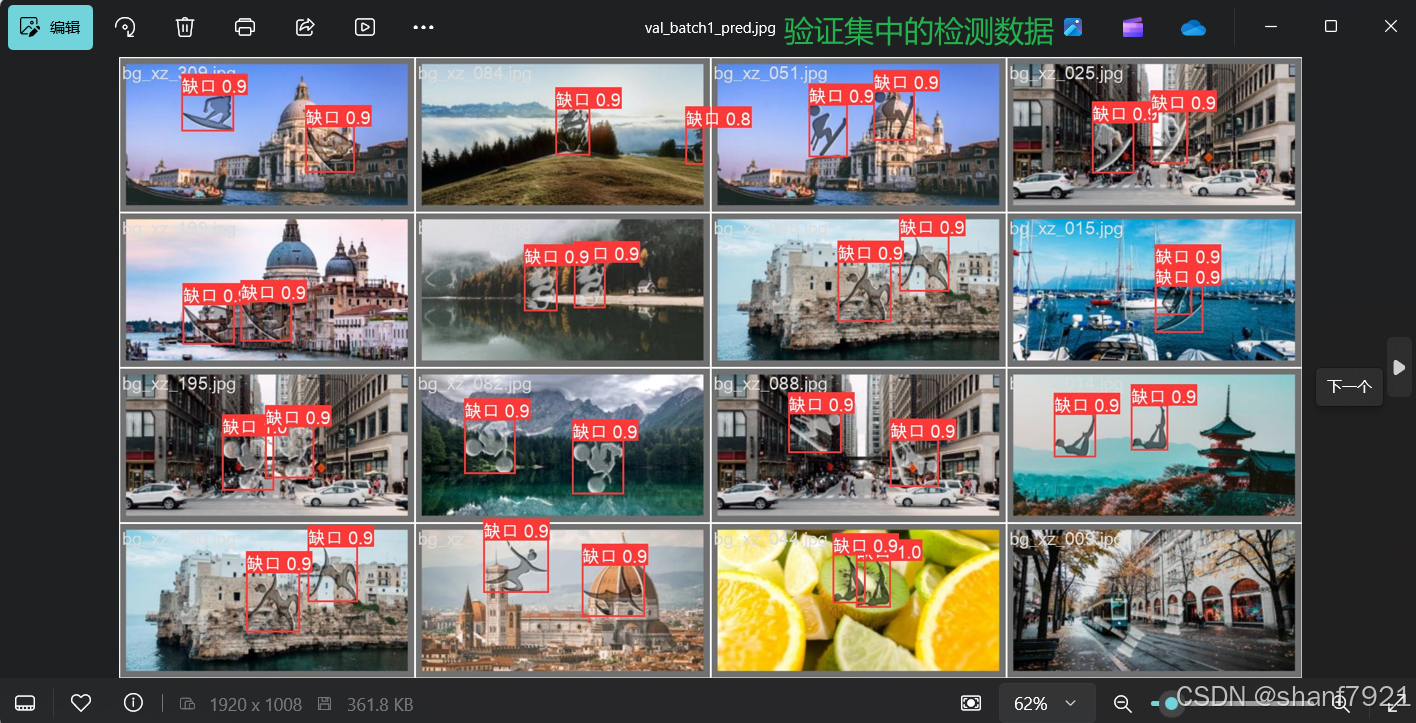

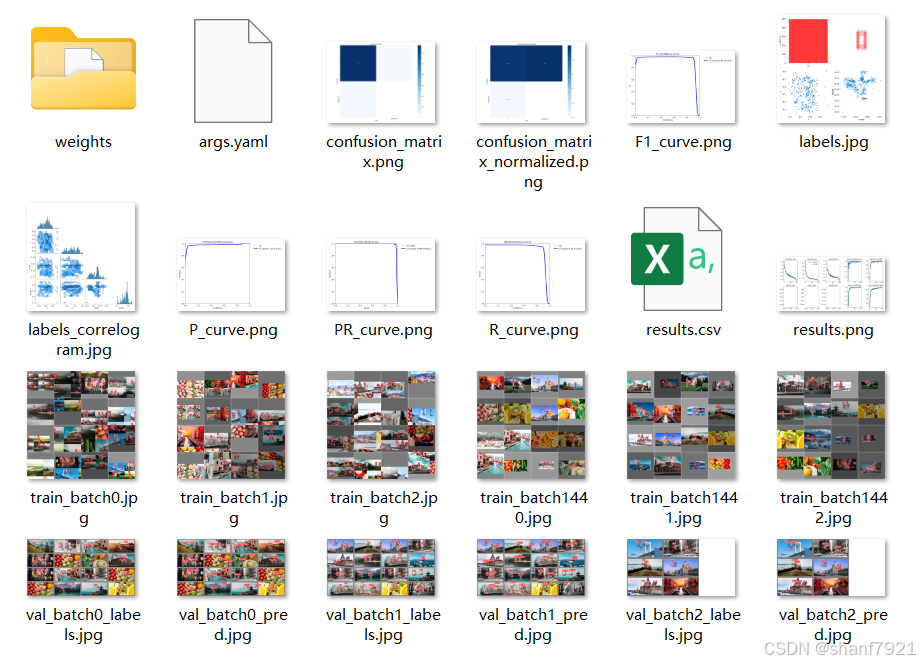

通过日志可可看到 YOLOv8 训练的结果已保存到 runs\detect\train 目录中。在这个目录中，可以找到以下主要文件和信息：

• 权重文件：
  best.pt: 训练过程中性能最好的模型。
  last.pt: 最终训练完成后的模型。

• 日志和图表：
  results.png: 包含训练过程中各类损失、精度、召回率等指标的变化趋势图，帮助直观了解训练进展。
  labels.jpg: 可视化标签分布情况的图表。
  events.out.tfevents 文件: 可用于 TensorBoard 进行详细的训练过程分析。

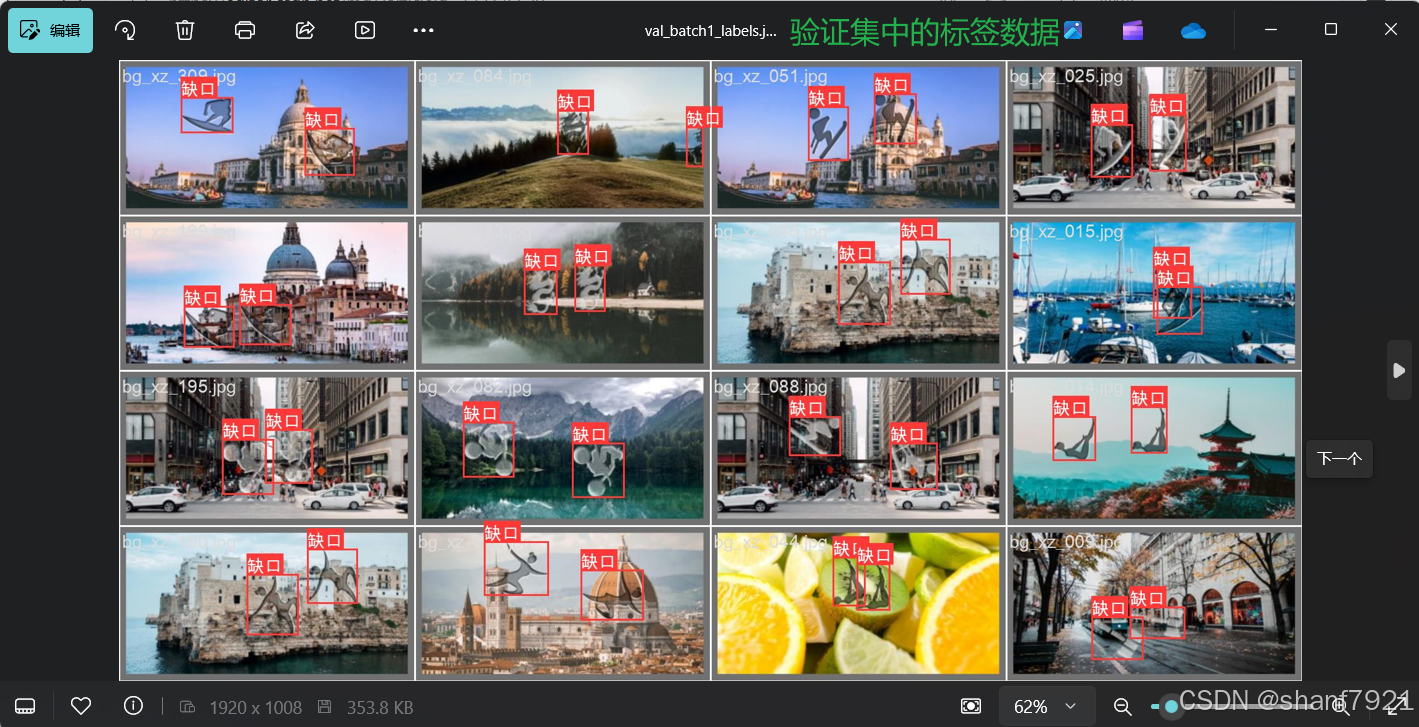

• 验证结果：
  在验证集上的评估结果，包括 Precision、Recall、mAP50 和 mAP50-95，可以在终端输出中看到，同时在日志文件中也保存了这些信息。




4.4.4 推理新图片

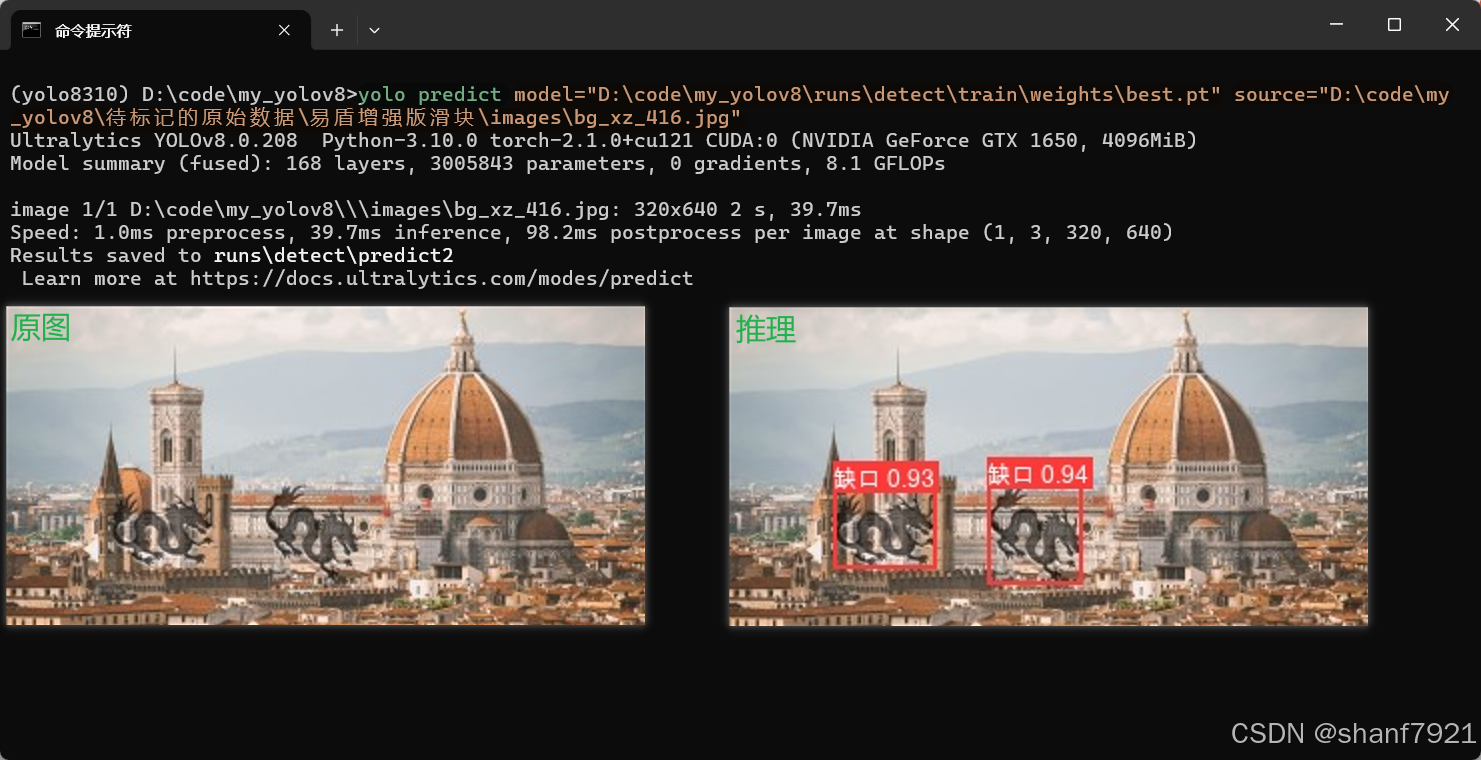

最优模型已保存在: runs\detect\train\weights\best.pt，使用此模型测试推理情况，挑选一张数据集之外的图片进行测试。

yolo predict model="D:\code\my_yolov8\runs\detect\train\weights\best.pt" source="D:\code\my_yolov8\待标记的原始数据\易盾增强版滑块\images\bg_xz_416.jpg"

4.4.5 .pt 模型 转 .onxx

官网示例代码

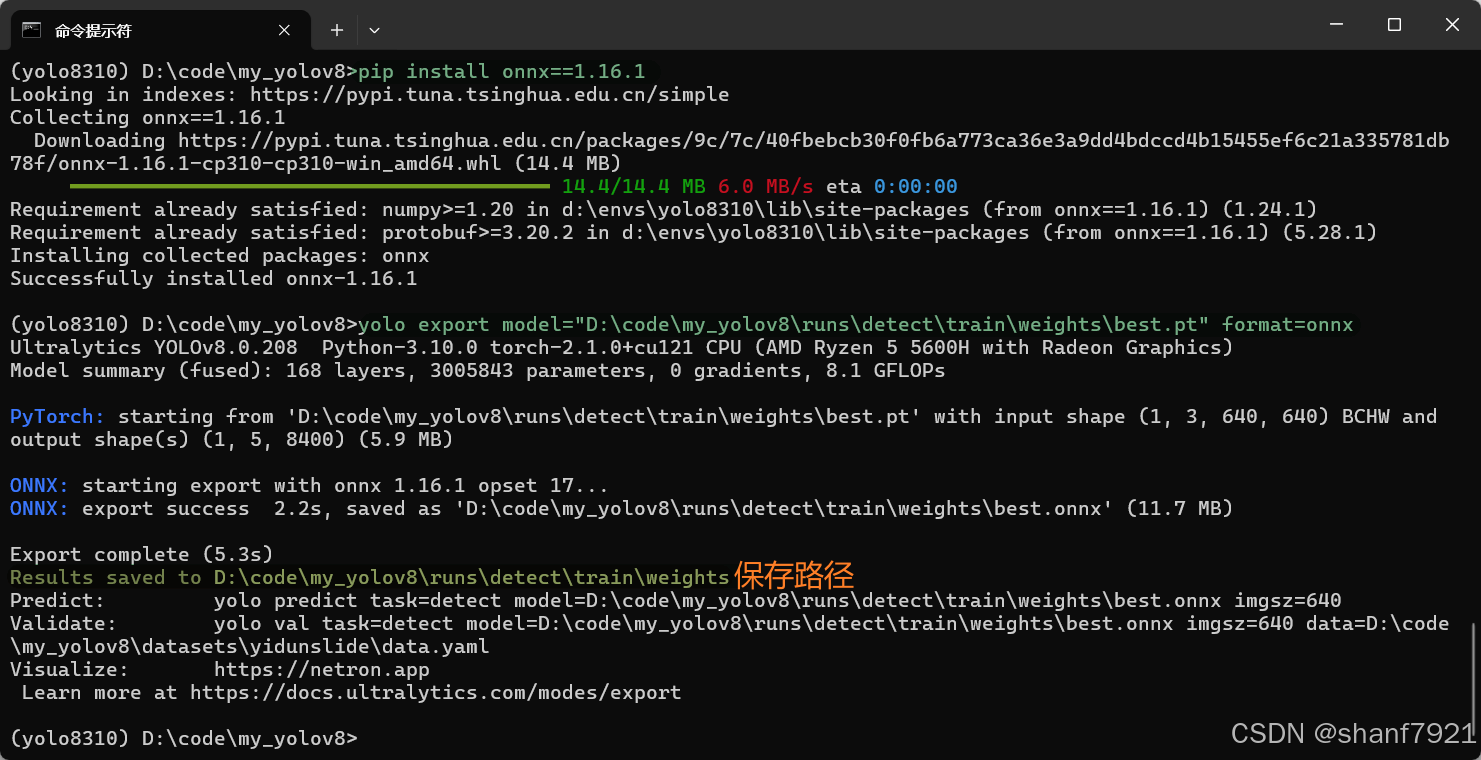

yolo export model=yolov8n.pt format=onnx  # export official model
yolo export model=path/to/best.pt format=onnx  # export custom trained model

导出需要 onnx库，若不存在，则会自动安装最新版本(建议先手动安装指定版本)。

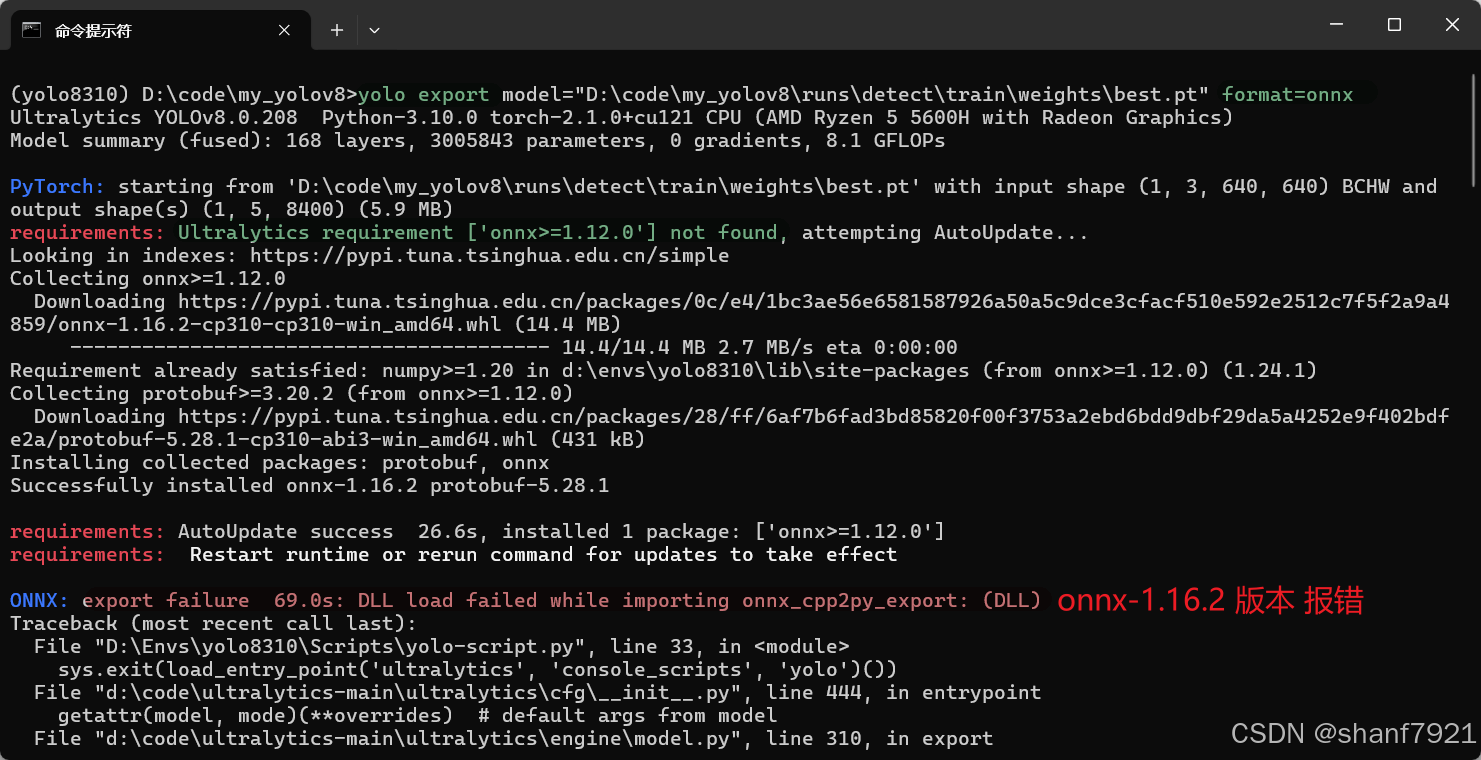

目前 最新版为 1.16.2，使用这个版本在导出过程中会报错，可以卸载重新安装 1.16.1

4.4.6 模型输入、输出解释

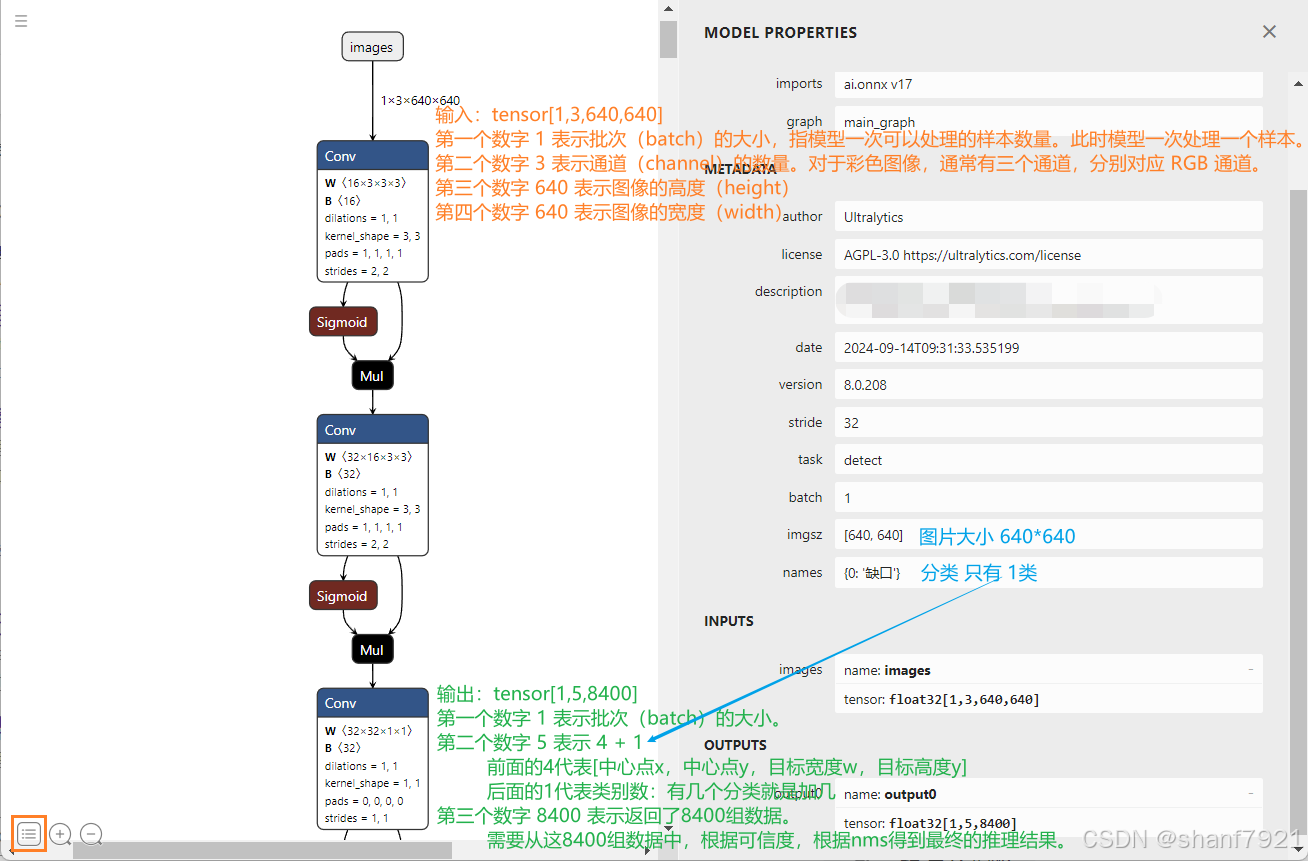

https://netron.app/ 可视化模型

4.5 遇见的问题及解决方案

4.5.1 box_loss、cls_loss、dfl_loss 为 nan。

从输出日志中可以看到，在首次训练时，box_loss、cls_loss、dfl_loss 都是 nan，表明训练中发生了问题。将完整的日志丢给GPT之后，它回答了nan可能是由于以下几个原因：

1. 数据集问题：
   标签问题：可能是标签数据有问题，例如标签中的边界框坐标超出了图像尺寸范围，或者标签文件格式不正确。检查一下 labels 文件夹中的标签文件，确保它们的格式正确。
   图片和标签不匹配：确保每一张图片都有相应的标签文件，并且图片尺寸与标签中的坐标是一致的。

2. 学习率或优化器设置问题：
   YOLOv8 自动选择了 AdamW 作为优化器，你可以尝试手动设置优化器为 SGD 或 Adam，并明确指定学习率。例如：

yolo train data=data.yaml model=yolov8n.pt epochs=100 batch=16 imgsz=640 optimizer=SGD lr0=0.001

3. 训练数据问题：
   过少的训练数据：可能数据过少，尤其是对于复杂的任务，可能会导致模型不收敛。如果数据量过少，可以尝试进行数据增强。
   数据不平衡：如果某些类别的样本太少或者标签分布不均匀，可能导致训练时 cls_loss 出现问题。

4. 混合精度问题：
   YOLOv8 默认使用 AMP (自动混合精度)，你可以尝试禁用 AMP，以排除混合精度训练导致的问题：

yolo train data=data.yaml model=yolov8n.pt epochs=100 batch=16 imgsz=640 amp=False

5. 冻结层问题：
   在日志中可以看到冻结了一部分层：Freezing layer ‘model.22.dfl.conv.weight’。你可以尝试不冻结任何层，以确保模型可以在你的数据上充分训练：

yolo train data=data.yaml model=yolov8n.pt epochs=100 batch=16 imgsz=640 freeze=0

按照上述步骤，尝试到第4步(混合精度问题)时:amp=False 效果得到了改善。

4.5.2 中文字体不支持 (Glyph missing from current font)

d:\code\ultralytics-main\ultralytics\utils\metrics.py:313: UserWarning: Glyph 32570 (\N{CJK UNIFIED IDEOGRAPH-7F3A}) missing from current font.
fig.savefig(plot_fname, dpi=250)

虽然不影响训练效果，但是看着这个提示挺烦人的，就想给他去除掉。

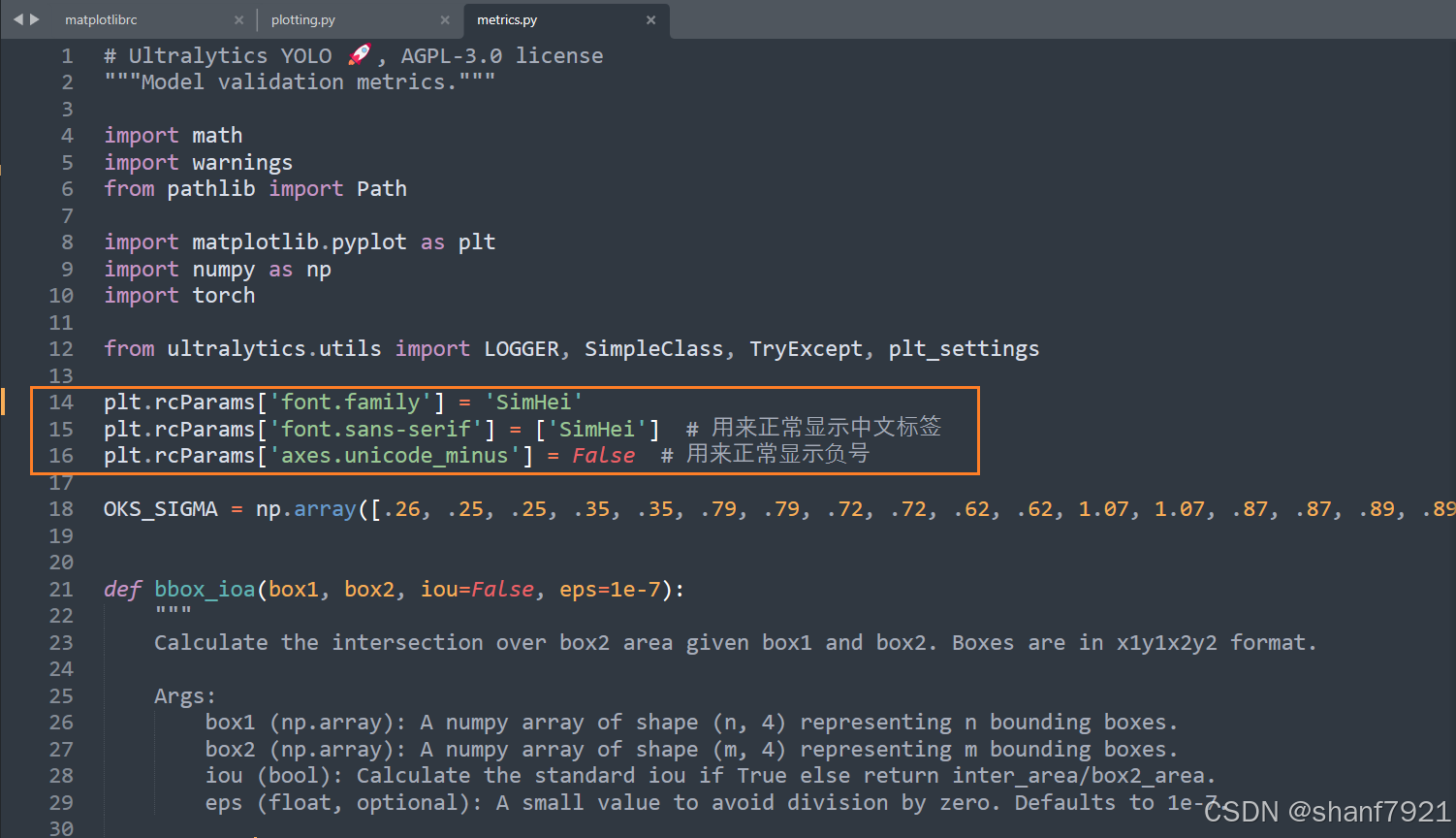

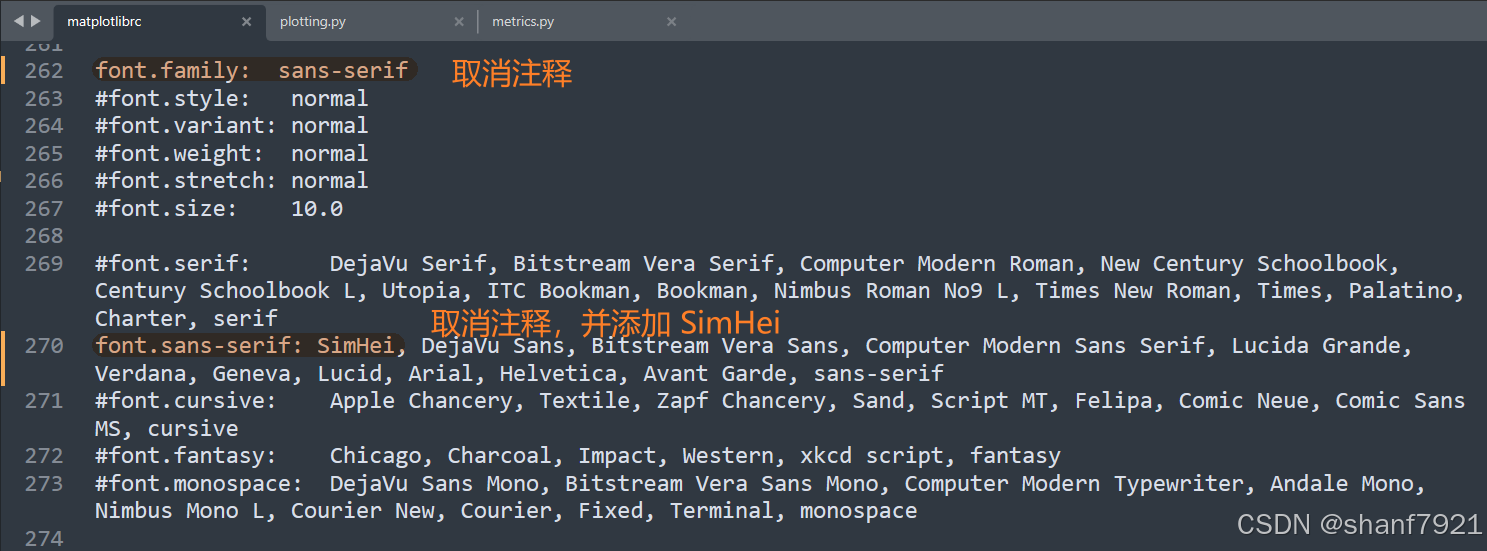

1. 修改 Matplotlib 配置文件

import matplotlib
print(matplotlib.matplotlib_fname()) # 找到 Matplotlib 的配置文件路径
# 打开配置文件，找到 font.family，将其设置为支持中文的字体，例如 SimHei

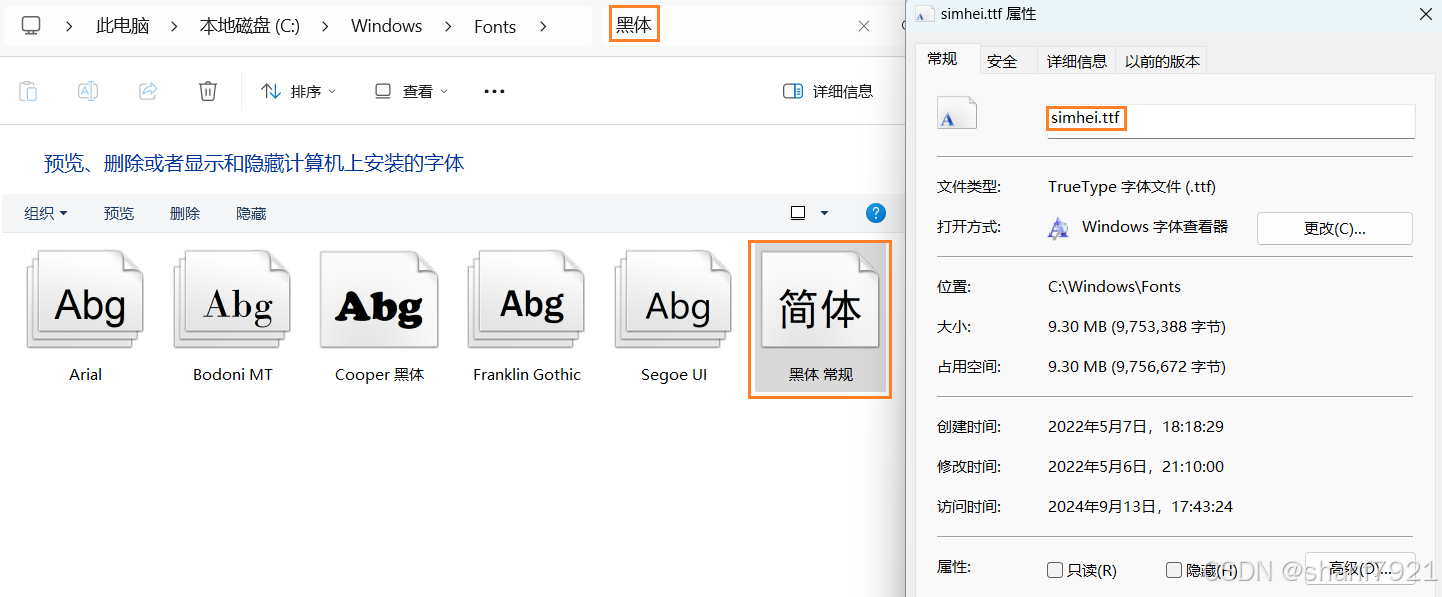

2. C:\Windows\Fonts\simhei.ttf 复制 到 与 matplotlibrc文件同目录的下的 ./fonts/ttf 文件夹下

3. 清除 matplotlib 字体缓存，以确保设置的字体被使用。

import matplotlib
print(matplotlib.get_cachedir()) # C:\Users\用户\.matplotlib 删除下面的fontlist.json

4. 修改\ultralytics-main\ultralytics\utils 下的 metrics.py 和 plotting.py

这个py文件的路径 可以 根据 输出日志 确认

# 两个文件 都添加 如下三行
plt.rcParams['font.family'] = 'SimHei'  # 全局设置
plt.rcParams['font.sans-serif'] = ['SimHei']  # 用来正常显示中文标签
plt.rcParams['axes.unicode_minus'] = False  # 用来正常显示负号

以上几部分处理之后，无论是训练还是推理，都没有再提示：
UserWarning: Glyph 32570 (\N{CJK UNIFIED IDEOGRAPH-7F3A}) missing from font(s) Arial.

五、onnx模型的使用

在使用onnx模型进行推理时，可以使用YOLO提供的API，也可以使用ONNX Runtime 来运行 ONNX 模型。

5.1 YOLO

YOLOv8 官方代码库已经提供了许多与目标检测相关的功能，涵盖模型加载、推理、预处理、后处理等任务。
1.图像的预处理与推理：通过 YOLOv8 模型加载和推理。
2.推理后的结果处理：包括框的绘制、非极大值抑制（NMS）等。
3.保存和可视化结果。

import cv2
from ultralytics import YOLO
import matplotlib.pyplot as plt

# 1 加载YOLOv8模型
model = YOLO(r'D:\code\my_yolov8\runs\detect\train\weights\best.onnx')

# 加载图像
image_path = r'D:\code\my_yolov8\待标记的原始数据\易盾增强版滑块\images\bg_xz_416.jpg'
image = cv2.imread(image_path)

# 2 进行推理
results = model(image)


boxes = results[0].boxes  # 获取边界框
class_names = results[0].names  # 获取类别名称

for box in boxes:
    xyxy = box.xyxy.numpy()  # 边界框的左上角和右下角 (x1, y1, x2, y2)
    conf = box.conf.numpy()  # 置信度
    cls = int(box.cls.numpy())  # 类别索引
    label = class_names[cls]  # 根据类别索引获取名称
    print(f"类别: {label}, 置信度: {conf}, 边界框: {xyxy}")


# 3 绘制结果：使用 results[0].plot() 直接在图像上绘制预测框，并保存
annotated_image = results[0].plot()  # 获取带有标注的图片

# 保存结果图像
output_path = r"D:\code\my_yolov8\test_output.jpg"
cv2.imwrite(output_path, annotated_image)
print(f"结果保存到: {output_path}")

# 使用Matplotlib可视化结果
plt.imshow(cv2.cvtColor(annotated_image, cv2.COLOR_BGR2RGB))
plt.show()

5.2 ONNX Runtime

要使用 ONNX Runtime 来运行 ONNX 模型进行验证码图片的缺口检测和位置识别，主要流程包括以下几步：加载模型、输入数据的前处理、模型推理和后处理。

1. 前处理
前处理的目的是将输入的验证码图像转化为模型可以接受的格式，通常包括 尺寸调整、归一化 和 通道排列。

• 尺寸调整：根据模型输入要求，调整验证码图像的尺寸。通常模型要求固定大小的输入，如 640x640，或模型可能要求不同的宽高比。
• 归一化：将像素值从 [0, 255] 范围缩放到 [0, 1]，有时也会进行均值和标准差的标准化。
• 通道排列：确保图像的通道顺序是 CHW (通道，高度，宽度)，因为深度学习模型通常期望输入为这种格式。

2.模型推理
模型推理部分使用 ONNX Runtime 来执行推理，并将预处理后的图像传入模型进行计算。

3.后处理
后处理的目的是将模型的输出结果（通常是归一化的坐标或其他信息）还原到原图像的尺寸，具体步骤包括：非极大值抑制 (NMS)、解码边界框、还原到原始图像尺寸 等。

• 非极大值抑制 (NMS)：去除重复预测的边界框，留下置信度最高的框。
• 还原到原始图像尺寸：因为图像在前处理时进行了缩放和填充，需要将模型输出的坐标进行逆变换，还原到原始图像尺寸。

4.可视化结果
将检测出的验证码缺口在原始图像上绘制出来，方便验证。

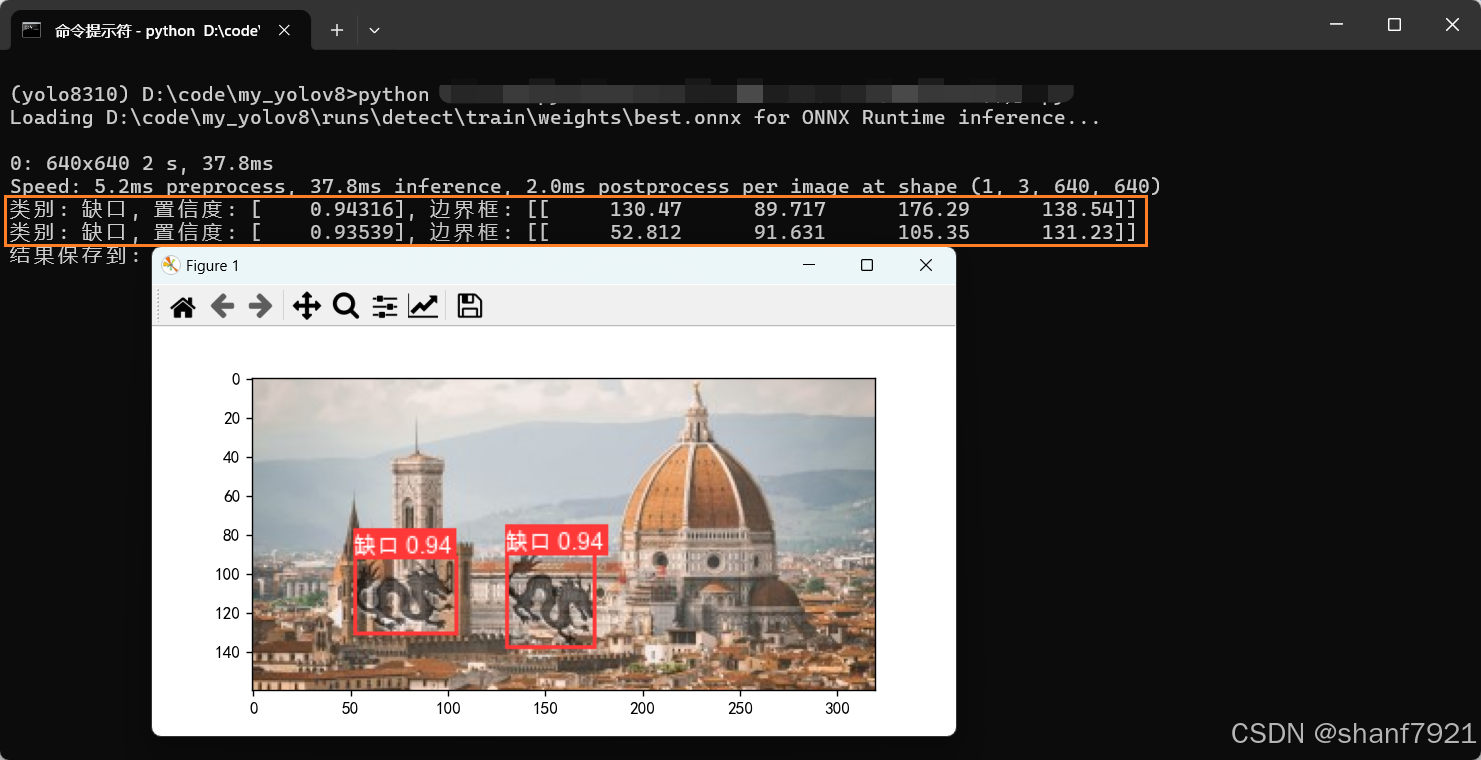

完整代码如下，测试过，可以跑通。

import os
import onnxruntime as rt
import numpy as np
import cv2
import matplotlib.pyplot as plt
from PIL import Image, ImageDraw, ImageFont

# 中文路径的图像读取问题
def imread_unicode(image_path):
    """
    解决含中文路径的图像读取问题
    :param image_path: image_path: 图像的路径（包含中文路径）。
    :return: image: 使用 OpenCV 读取的图像。
    """
    # 使用 open() 读取二进制数据，避免中文路径问题
    with open(image_path, 'rb') as f:
        image_data = f.read()

    # 将读取的二进制数据转为 numpy 数组
    image_np = np.frombuffer(image_data, np.uint8)

    # 使用 OpenCV 解码为图像
    image = cv2.imdecode(image_np, cv2.IMREAD_COLOR)

    return image

# 预处理:letterbox 图片缩放
def letterbox(img, new_shape=(640, 640), color=(114, 114, 114), auto=False, scaleFill=False, scaleup=True):
    """
    将图像按比例缩放，并填充到指定尺寸，保持宽高比。

    参数:
        img: 输入的图像 (numpy array)
        new_shape: 期望的目标尺寸 (宽, 高)
        color: 填充的颜色
        auto: 是否自动调整填充使其成为32的倍数
        scaleFill: 是否强行拉伸图片到指定尺寸
        scaleup: 是否允许放大图片，如果为False，则只允许缩小
    返回:
        img: 调整后的图像
        ratio: 缩放比例 (宽度, 高度)
        (dw, dh): 在宽度和高度上的填充
    """
    # 获取原图的尺寸
    shape = img.shape[:2]  # (高, 宽) (160, 320)

    # 计算缩放比例
    r = min(new_shape[0] / shape[1], new_shape[1] / shape[0])  # 比较宽度和高度的缩放比例
    if not scaleup:  # 如果不允许放大图片
        r = min(r, 1.0)  # 只缩小图片

    # 计算缩放后的新尺寸
    ratio = r, r  # 宽度和高度的缩放比例相同
    new_unpad = (int(shape[1] * r), int(shape[0] * r))  # 缩放后的宽度和高度
    dw, dh = new_shape[0] - new_unpad[0], new_shape[1] - new_unpad[1]  # 计算需要填充的宽度和高度

    # 自动调整填充，使其成为32的倍数
    if auto: # 不采用此方式,这种方式修改之后的尺寸 不一定等于640*640,调用模型时可能会报 尺寸不符的错误
    # onnxruntime.capi.onnxruntime_pybind11_state.InvalidArgument: [ONNXRuntimeError] : 2 : INVALID_ARGUMENT : Got invalid dimensions for input: images for the following indices
 # index: 2 Got: 320 Expected: 640
 # Please fix either the inputs/outputs or the model.
        dw = np.mod(dw,32)  # 将填充宽度调整为32的倍数
        dh = np.mod(dh,32)  # 将填充高度调整为32的倍数

    elif scaleFill:  # 强制缩放到指定尺寸
        dw, dh = 0, 0
        new_unpad = new_shape
        ratio = new_shape[1] / shape[1], new_shape[0] / shape[0]  # 宽和高的缩放比例

    # 将填充分成两边，一半填充在左/上，另一半填充在右/下
    dw /= 2  # 宽度两边填充一半
    dh /= 2  # 高度两边填充一半

    # 调整图像大小并进行填充
    img = cv2.resize(img, new_unpad, interpolation=cv2.INTER_LINEAR)  # 按比例缩放图像
    top, bottom = int(round(dh - 0.1)), int(round(dh + 0.1))  # 上下填充像素数
    left, right = int(round(dw - 0.1)), int(round(dw + 0.1))  # 左右填充像素数
    img = cv2.copyMakeBorder(img, top, bottom, left, right, cv2.BORDER_CONSTANT, value=color)  # 填充图像
    # cv2.imshow("img", img)
    # cv2.waitKey()
    return img, ratio, (dw, dh)  # 返回处理后的图像，缩放比例，以及填充的宽度和高度


# 缩放之后的图片 调整通道顺序 HWC -> CHW  归一化
def img_normalization(img):
    img = np.transpose(img, (2, 0, 1))  # 坐标转换 调整通道顺序 HWC -> CHW
    img = img / 255  # 归一化
    return np.expand_dims(img, axis=0).astype(np.float32) # 增加 batch 维度 ,并 转换为浮点数

# 后处理: 将（1,4+nc,8400）处理成（8400,4+nc）  4+nc = box:4  conf:nc(nc个类别的置信度)
def pred_std(pred):
    """
    将（1,4+nc,8400）处理成（8400,4+nc）  4+nc = box:4  conf:nc(nc个类别的置信度)
    """
    pred = np.squeeze(pred)  # 去除批次batch维度（它总是1的话）
    pred = np.transpose(pred, (1, 0))   # 对数组进行转置操作 (5,8400) --> (8400,5)
    pred_class = pred[..., 4:]  # 每个类别对应的置信度
    max_conf = np.max(pred_class, axis=-1)  # 计算每个样本的最大置信度
    max_class_indices = np.argmax(pred_class, axis=-1)  # 计算每个样本的最大置信度对应的类别索引
    result = np.column_stack((max_conf, max_class_indices)) # 将最大置信度和对应类别索引合并为一个二维数组
    pred = np.concatenate((pred[..., :4], result), axis=1)  # [x,y,w,h,conf,cls_index]
    return pred

# 后处理:非极大值抑制（NMS）函数
def non_max_suppression(predictions, conf_threshold=0.5, iou_threshold=0.4):
    """
    非极大值抑制 (NMS)：在多个候选框之间筛选出最佳框，去除重叠的冗余框。

    Args:
        predictions: 模型输出的预测框，包括 (x, y, w, h, conf, class)。
        conf_threshold: 置信度阈值，筛选出置信度较高的框。
        iou_threshold: IOU 阈值，筛选出没有严重重叠的框。

    Returns:
        nms_boxes: 经过 NMS 处理后的有效框。
    """

    boxes = predictions[..., :4]  # 预测框位置
    confs = predictions[..., 4]  # 置信度
    classes = predictions[..., 5]  # 类别


    # 筛选出置信度大于阈值的框
    mask = confs >= conf_threshold
    boxes = boxes[mask]
    confs = confs[mask]
    classes = classes[mask]

    # 如果没有框的置信度高于阈值，则直接返回空列表
    if len(boxes) == 0:
        return [], [], []

    # 使用 OpenCV 提供的 NMS 函数
    indices = cv2.dnn.NMSBoxes(boxes.tolist(), confs.tolist(), conf_threshold, iou_threshold)

    # 提取有效的框
    if len(indices) > 0:
        nms_boxes = boxes[indices.flatten()]
        nms_confs = confs[indices.flatten()]
        nms_classes = classes[indices.flatten()]
    else:
        nms_boxes = []
        nms_confs = []
        nms_classes = []
    return nms_boxes, nms_confs, nms_classes


# 后处理:将 xywh 转换为 xyxy 坐标
def xywh2xyxy(box):
    """
    将预测框从 (中心 x, 中心 y, 宽, 高) 转换为 (x1, y1, x2, y2) 左上角和右下角坐标。

    Args:
        box: 包含 xywh 的边界框。

    Returns:
        转换后的 xyxy 坐标。
    """
    x_c, y_c, w, h = box
    x1 = x_c - w / 2
    y1 = y_c - h / 2
    x2 = x_c + w / 2
    y2 = y_c + h / 2
    return [x1, y1, x2, y2]

# 后处理:边界坐标还原
def scale_coords(coords, img0_shape, img1_shape=(640,640), ratio_pad=None):
    """
    将边界框坐标从 letterbox 处理后的图像映射回原图尺寸。

    :param coords: 预测得到的边界框坐标
    :param img0_shape: 原图尺寸
    :param img1_shape: letterbox 处理后的图像尺寸
    :param ratio_pad: 缩放比例和填充信息
    :return: 恢复后的边界框坐标
    """

    coords = np.array(coords)
    if ratio_pad is None:  # 默认值情况下，计算缩放比例和填充量
        gain = min(img1_shape[0] / img0_shape[0], img1_shape[1] / img0_shape[1])  # 缩放比例
        pad = (img1_shape[1] - img0_shape[1] * gain) / 2, (img1_shape[0] - img0_shape[0] * gain) / 2  # 计算填充量

    else:
        gain = ratio_pad[0][0]  # 缩放比例 (r,r) 理论上 长和宽 缩放比例 一致(以最小的为准),取其中一个
        pad = ratio_pad[1]  # 填充量 (宽，高)


    # 去除填充并按缩放比例恢复
    coords[:, [0, 2]] -= pad[0]  # x 坐标去除填充
    coords[:, [1, 3]] -= pad[1]  # y 坐标去除填充
    coords[:, :4] /= gain  # 缩放坐标

    # 限制坐标范围在原图内
    coords[:, [0, 2]] = coords[:, [0, 2]].clip(0, img0_shape[1])  # x 坐标范围
    coords[:, [1, 3]] = coords[:, [1, 3]].clip(0, img0_shape[0])  # y 坐标范围

    return coords

# 可视化
def draw_boxes(image, box_data,font_path='C:/Windows/Fonts/simhei.ttf'):
    """
    在图像上绘制检测框和类别标签（支持中文）。

    Args:
        image: 输入图像（numpy array）。
        box_data: {"coord":[x1 y1 x2 y2],"label": 标签,"conf":置信度}
        font_path: 支持中文的字体文件路径。

    Returns:
        image: 绘制了边界框和中文标签的图像（numpy array）。
    """
    # 将numpy数组转换为PIL图像
    image_pil = Image.fromarray(cv2.cvtColor(image, cv2.COLOR_BGR2RGB))
    draw = ImageDraw.Draw(image_pil)

    for data in box_data:
        x1, y1, x2, y2 = data.get("coord")
        label = data.get("label")
        conf = data.get("conf")

        # 绘制矩形框（在PIL图像上）
        draw.rectangle([(x1, y1), (x2, y2)], outline=(255, 0, 0), width=1)
        label = f"{label} {conf:.2f}"

        # 使用Pillow绘制中文文本
        try:
            font = ImageFont.truetype(font_path, 10)  # 字体大小和路径
            bbox = draw.textbbox((0,0), label, font=font)
            text_width = bbox[2] - bbox[0]  # 边界框的右坐标减去左坐标得到宽度
            text_height = bbox[3] - bbox[1]  # 边界框的下坐标减去上坐标得到高度

            text_x = x1
            text_y = y1 - text_height

            # 确保文本不会超出图像边界
            if text_x < 0:
                text_x = 0
            if text_y < 0:
                text_y = max(0, y1)

            draw.text((text_x, text_y), label, fill=(255, 0, 0), font=font)
        except IOError:
            print(f"无法加载字体: {font_path}")

    # 将PIL图像转换回numpy数组
    image = cv2.cvtColor(np.array(image_pil), cv2.COLOR_RGB2BGR)

    return image


class YOLOV8ONNX:
    """
    1 图像预处理:尺寸调整、归一化、通道转换
    2 模型推理
    3 输出结果维度转化 (1,5,8400) --> (1,8400,5)
    4 筛选有效框并进行NMS
    5 坐标转换 xyhw --> xyxy
    6 坐标还原到原图尺寸
    7 绘制边界框
    8 保存结果
    9 可视化
    """
    # 初始变量定义
    def __init__(self, onnx_path='', img_path='',class_list = None, img_size=640, conf_thres=0.25, iou_thres=0.45, output_path=None):
        if not onnx_path:
            raise NotImplementedError("ONNX模型路径未定义")
        elif not class_list:
            raise NotImplementedError("类别列表未定义")
        elif not img_path:
            raise NotImplementedError("图像路径未定义")
        self.onnx_model_path = onnx_model_path
        self.image_path = img_path
        self.class_list = class_list
        self.img_size = (img_size,img_size) if isinstance(img_size,int) else img_size
        self.conf_thres = conf_thres
        self.iou_thres = iou_thres
        if output_path:
            self.output_path = output_path
        else:
            self.output_path = os.path.join(os.getcwd(),"pred_runtime.jpg")

        # 加载 ONNX 模型
        self.session = rt.InferenceSession(onnx_model_path)
        self.input_name = self.session.get_inputs()[0].name
        self.output_name = self.session.get_outputs()[0].name

    def run(self):
        image = imread_unicode(self.image_path)

        # 1 图像预处理:尺寸调整、归一化、通道转换
        resize_img, ratio, (dw, dh) = letterbox(image)  # 缩放
        normal_img = img_normalization(resize_img)  # 归一化、通道转换

        # 2 进行推理
        predictions = self.session.run([self.output_name], {self.input_name: normal_img})[0]

        # 3 输出结果维度转化 (1,5,8400) --> (1,8400,5)
        predictions = pred_std(predictions)


        # 4 筛选有效框并进行NMS
        nms_boxes, nms_confs, nms_classes = non_max_suppression(predictions, self.conf_thres, self.iou_thres)

        # 5 坐标转换 xyhw --> xyxy
        nms_boxes = [xywh2xyxy(box) for box in nms_boxes]

        # 6 坐标还原到原图尺寸
        nms_boxes = scale_coords(nms_boxes, image.shape, resize_img.shape, ratio_pad=(ratio, (dw, dh)))

        # 7 绘制边界框
        result = []
        for box, conf, cls in zip(nms_boxes, nms_confs, nms_classes):
            item = {
                "coord": [int(coord) for coord in box],
                "label": self.class_list[int(cls)],
                "conf": round(conf, 2)
            }

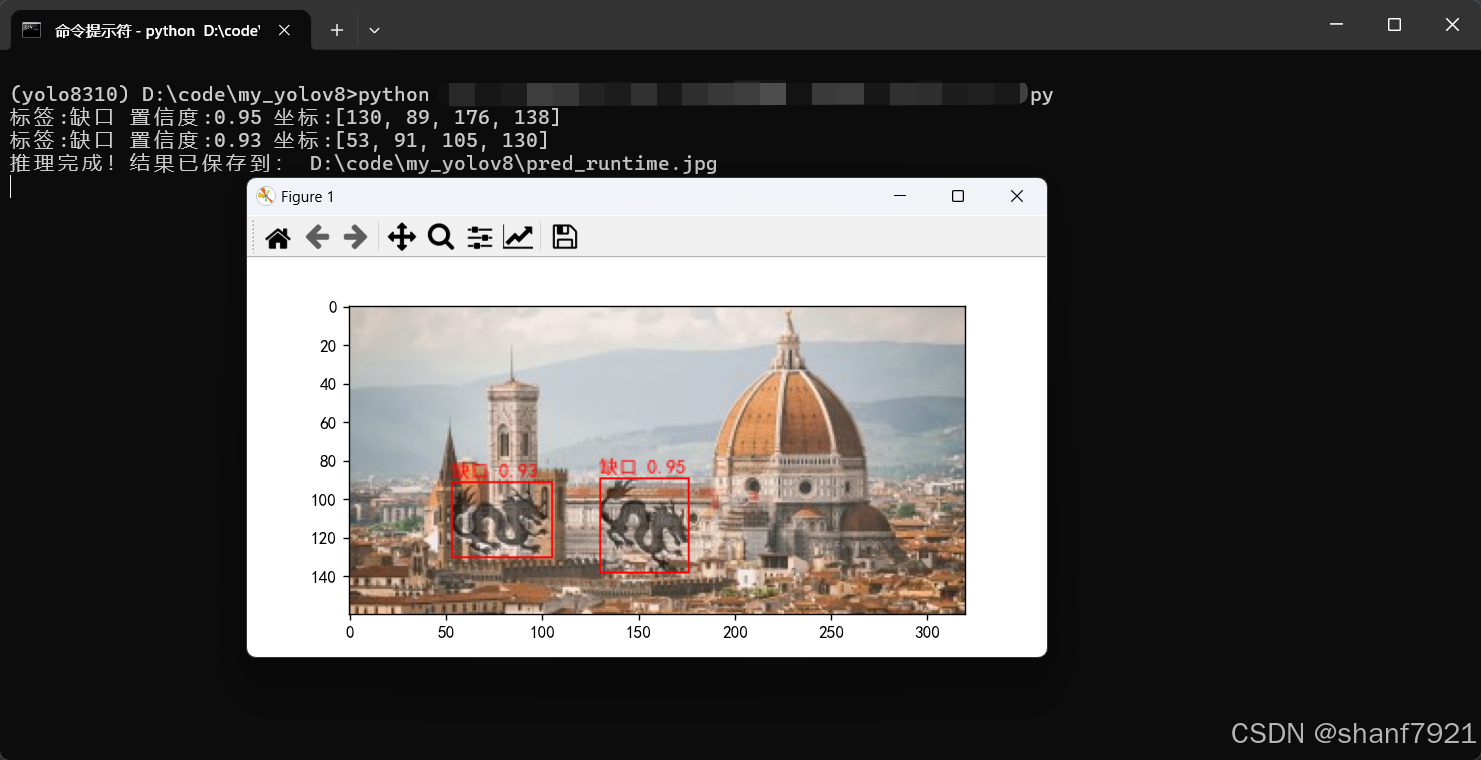

            print(f"标签:{item['label']} 置信度:{item['conf']} 坐标:{item['coord']}")
            result.append(item)

        result_image = draw_boxes(image, result)

        # 8 保存结果
        cv2.imwrite(self.output_path, result_image)
        print("推理完成！结果已保存到：", self.output_path)

        # 9 可视化
        plt.imshow(cv2.cvtColor(result_image, cv2.COLOR_BGR2RGB))
        plt.show()

        return result


if __name__ == '__main__':
    onnx_model_path = r'D:\code\my_yolov8\runs\detect\train\weights\best.onnx'  # 替换为实际模型路径
    image_path = r'D:\code\my_yolov8\待标记的原始数据\易盾增强版滑块\images\bg_xz_416.jpg'  # 替换为实际图像路径
    class_list = ["缺口"]  # 类别名称，替换为实际类别
    yolo = YOLOV8ONNX(onnx_path=onnx_model_path, img_path=image_path, class_list=class_list)
    print(yolo.run())
