RFduino（RFD22301）开发板烧录流程

由于RFduino社区已经停止维护，相关资料较少，记录一下开发过程中遇到的问题

1. 项目配置

板子：RFD22301
烧录工具：FT232Usb转串口
IDE：Arduino1.6.6

2. Arduino安装

官网安装/Miscrosoft Store安装 版本1.6.6或更高版本（是否可行未知，最后一次更新时Arduino版本为1.6.6）
Arduino 安装 1.6.6版本

3. Rfduino板管理

RFuino项目github网址
GitHub - RFduino/RFduino
RFduino项目已经停止维护。
目前（2023.6.25）可用的包管理地址：
https://gist.githubusercontent.com/Alkarex/6b9a7f2e311805b6e238419e145b6c67/raw/0fa858b8c60b9cdddcce2d5c501eca3f866ed62b/pa

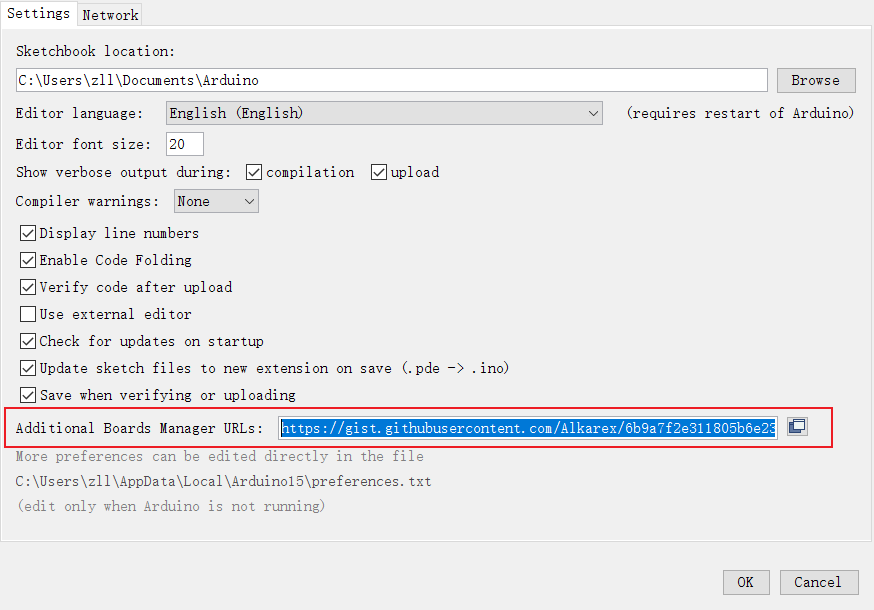

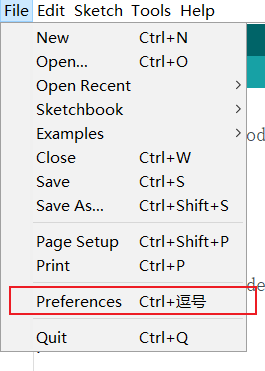

在Arduino中打开File，点击Reference,打开setting页面，将网址粘贴至Additional Boards Manger URLs选项；

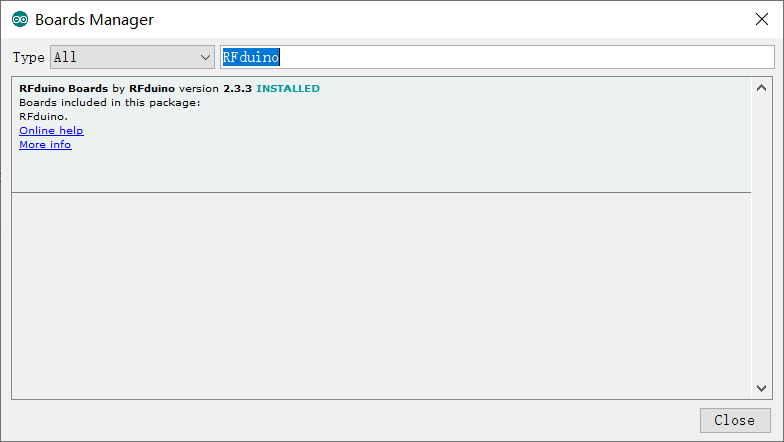

打开Tools，点击Board，点击Boards Manger，打开板管理界面

搜索RFduino，点击下载

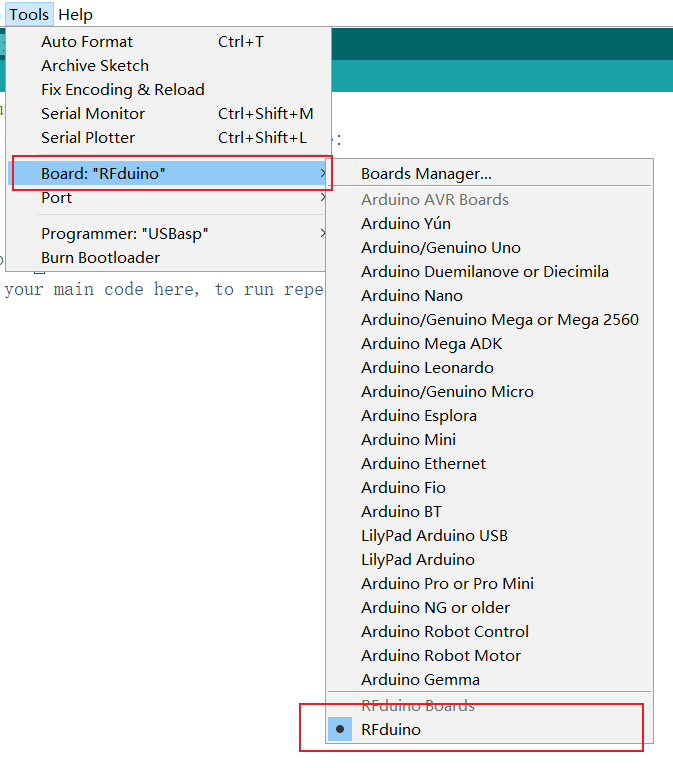

选择板子为RFduino；

4. 程序烧录

FT232驱动程序下载

D2XX 驱动程序

程序烧录

选择烧录器类型，点击Tools，点击Programmer，选择USBasp（usb转串口烧录器）

板子连线：FT232->TXD接RFD->GPIO0;
FT232->RXD接RFD->GPIO1;
FT232->VCCIO接RFD->3V3;
FT232->GND接RFD->GND;
RFD->RET手动重置，烧录前快速接地GND；

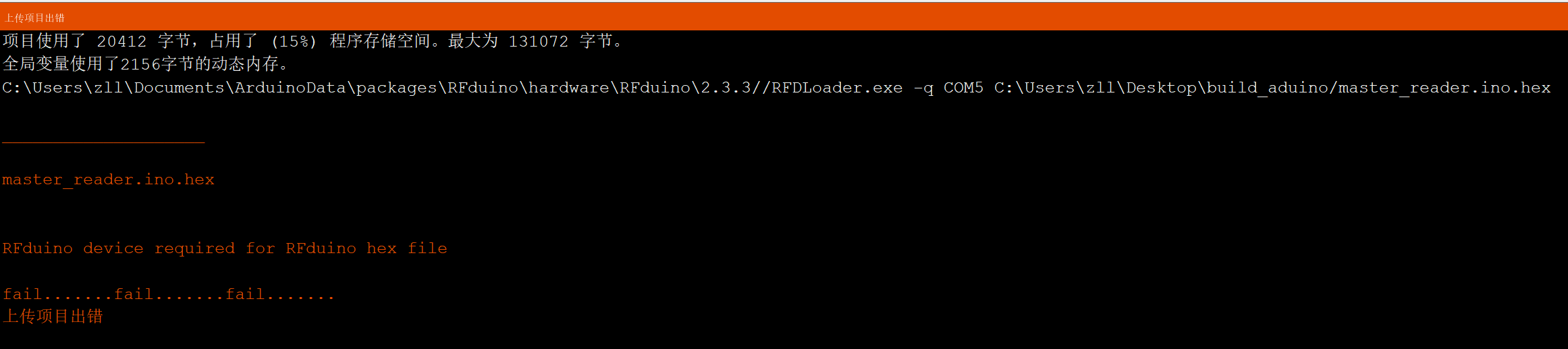

烧录问题：RFduino device required for RFduino hex file

解决办法：搜索google。找到几个类似问题，在其中一个讨论中找到解决办法；原帖如下:
unable to program onboard RFDuino
翻阅之后，我们可以找到romank315在2021年发布的贴子，是RFduino项目中RFDLoader.exe的问题；

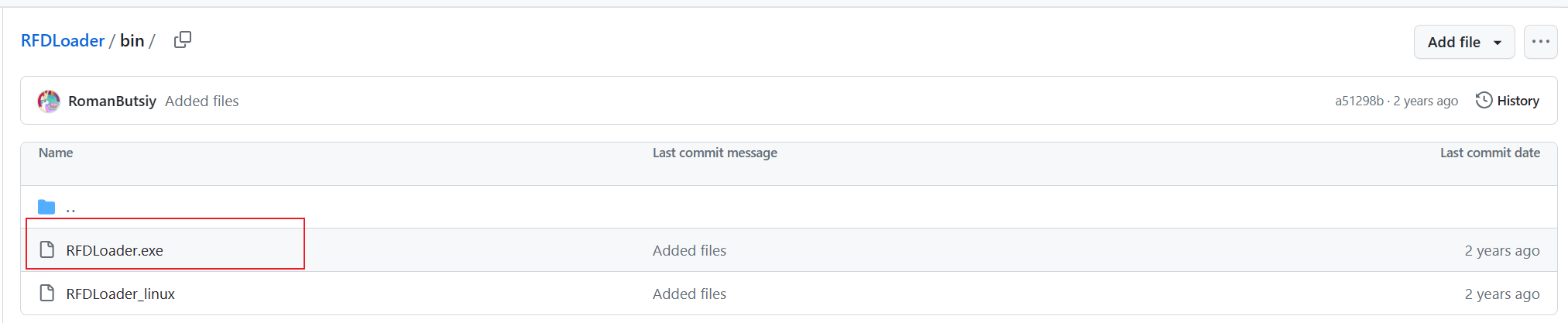

将RFduino中的RFDloader.exe（Bootloader）替换为romank315在github发布的项目中的RFDLoader.exe；
RFDloader.exe在电脑中的默认地址为（Arduino的包管理地址）“C:\Users***\Documents\ArduinoData\packages\RFduino\hardware\RFduino\2.3.3”

GitHub - RomanButsiy/RFDLoader

重新烧录，success！！！

5. 总结

遇到的问题

1. 开发板管理

由于RFduino项目已多年为维护，板子在Arduino中已经搜索不到。
打开RFduino项目网页，发现有人Pull了一个项目分支，给出了解决方案；

2. 程序烧录

无法将程序烧录至RFD22301中，可能原因是未使用RFduino Kit套件，作者做了保护，只有使用相关套件才可以进行烧录；
替换RFDLoader.exe，解决烧录问题；

总结

1. 芯片的选择，尽量选择大众的芯片，配套资料多，遇到的问题解决方案多
2. 问题的解决，多搜索，其他人也可能会遇到相同的问题，找到可能的原因，一个个排除解决

目前进度

1. 程序已经烧录至板子

目前的问题及下一步计划

1. 板子插上电池后芯片没有反应，电源LED未亮起

用万用表排查电路问题

2. 未搜索到蓝牙信号

烧录简单的实例程序，排除芯片的问题

3. 采集到的数据需要处理

查看DV和DPV电化学检测方法，编写相应的程序
