圣默思 Teledyne Dalsa&Filr SWIR相机

Teledyne  Dalsa&Filr  SWIR相机

成像方案

什么是SWIR?

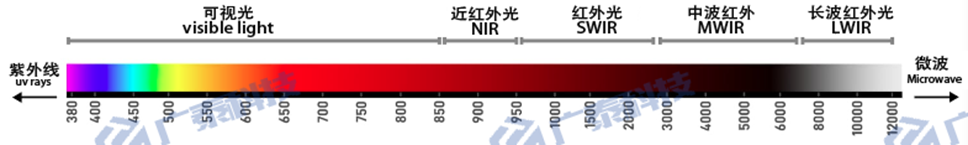

短波红外（SWIR，一般定义为0.9 - 1.7μm波长范围内的光，但也可归入0.7 - 2.5μm波长范围）成像使我们能够看到我们肉眼无法看到的物体。与物体本身发出的中波红外光（MWIR）和长波红外光（LWIR）不同，SWIR与可见光类似，所发出的光子被物体反射或吸收，提供的高对比度适用于更高的分辨率成像场景
短波红外可以不同程度地穿透硅、塑料和织物等材料
中或者长波主要用于热成像。

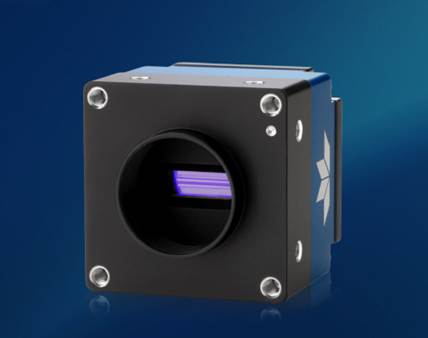

线扫相机

Teledyne DALSA的短波红外GigE线扫描相机采用紧凑型封装的尖端InGaAs传感器，广泛应用于机器视觉领域，适用于各种应用，包括食品和包装好的检测、回收、矿物分选以及太阳能和硅片检测。

主要特征：

• 高响应度低噪声传感器
• GigE 接口  POE
• 可编程 I/O
• 可选 8 位或 12 位输出
• 平场校正
• 40k最大行频
• 950-1700 nm光谱响应范围

典型应用

» 食品分拣

» 工业分拣

» 回收利用

» 太阳能板检查

» 硅片检测

下图成像示例（穿透效果）

型号	接口	分辨率	行频（kHz）	像元尺寸	光谱
SL-GA-01K04A-00-R	GigE	1024X1	25	12.5μm	SWIR(950-1700 nm)
SL-GA-05H04A-00-R	GigE	512X1	12.5	25μm	SWIR(950-1700 nm)

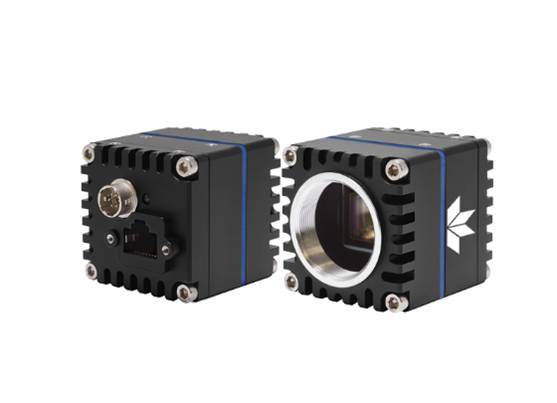

面阵相机
Forge® 1GigE SWIR（短波红外）相机系列利用了 Teledyne 在短波红外技术方面的丰富专业知识。圣默思提供整套解决方案。新相机系列采用最新的索尼® Sen-SWIR InGaAs 传感器，外形紧凑。该相机为各种机器视觉应用提供高图像性能和可靠性。它具有从400 nm到1700 nm的宽光谱范围， 在130万全分辨率下帧率达92fps。为工业成像提供了性能、尺寸和GigE可靠性的理想平衡

相机优势新款相机在低光环境、雾气中及穿透不透明材料时，依然能保持图像的清晰度和对比度，表现出色。这一特性使其在高温潮湿环境、模糊的户外条件以及医疗诊断等应用中具有显著优势.

借助窄带滤光片，这款相机可以针对特定波长进行成像，从而增强对材料的检测和状态监测能力。这一特性在农业、食品生产、回收、科学研究以及工业检测等众多领域中都发挥着至关重要的作用。

成像示例：

FG-PGE-13S3S-U-主要特性：

• 感光波段：400~1700nm
• 分辨率：1280x1024
• 像素尺寸5μm
• 帧率93fps(GigE接口)

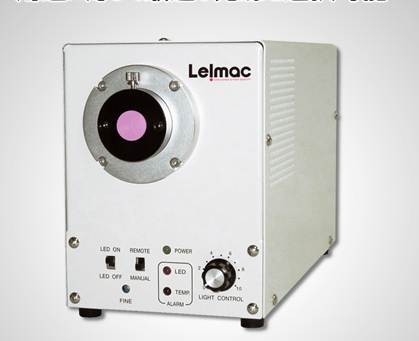

光源：

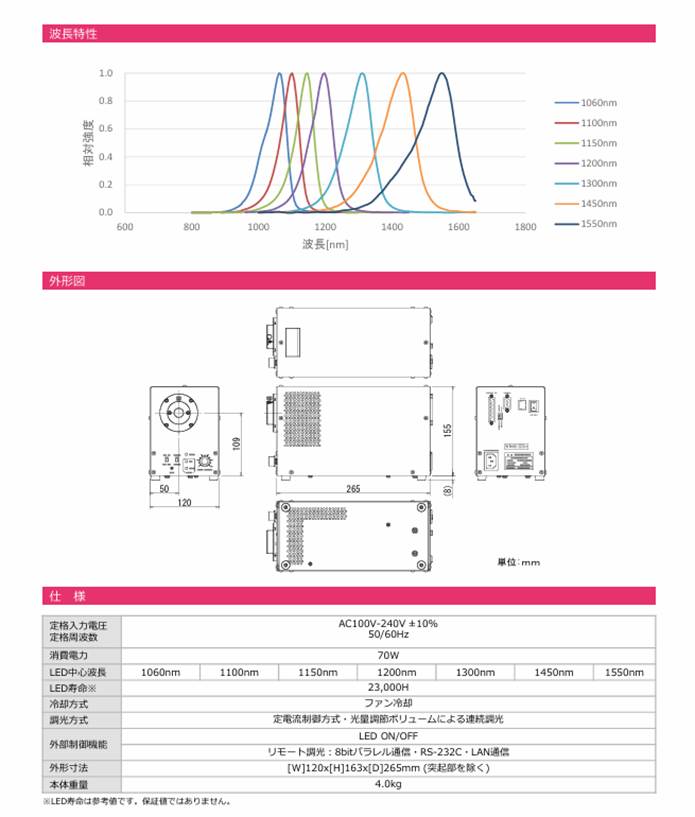

Leimac  IR高亮灯箱
针对不同检测需求  可选7种不同波长光源
1060/1100/1150/1200/1300/1450/1550nm
特点：
高亮高均匀
过载过流保护
多种通讯方式 RS-232  LAN
