EPLAN绘图软件：使用技巧--拖拉非坏事

特别说明：本文根据曹大平汉化工作室文档整理。

日常生活中， 听到说某人拖拉这样的话语， 自己心里估计会想“这家伙真没时间观念， 指定没出息” ；如果听到说某人拖拽、 拖放这样的话语， 自己心里大概会想“谁谁谁又干仗了” ， 所以拖相关的这三个词拖拉、 拖放、 拖拽， 都跟不好的事情有关。
但是不知道是哪位前辈， 把这些个词移植到计算机和手机上， 它们一下子都咸鱼翻身了， 受到广泛欢迎。 英文中的Drag&Drop， 指的是图形化的用户界面上， 按住某个对象把它拖到另外一个位置后放开的手势。 中文有人把这个动作叫拖拉， 有人习惯叫拖拽， 我愿意称之为拖放(标题“拖拉非坏事” 中用的是拖拉，不得已而为之， 因为需要)，
在EPLAN中， 有很多非常方便、 高效的拖放操作， 但鲜为人知， 我就来谈谈这个话题。 先来说一说EPLAN和外部文件之间的拖放。 通常点击EPLAN的菜单都能完成相应的操作； 如果你是个勤劳的人儿， 按照以前的“增效十九篇” 自定义一个工具图标也可行。 不过， 按照《战国策》 中冯谖的说法： “狡兔三窟，仅得免其死耳。 今有一窟， 未得高枕而卧也。 ” 也就是说啊， 对问题有三种及以上方法才能高枕无忧。 因此我探索了很久， 找出了第三种方法。

1.符号宏与窗口宏(*.ems和*.ema)
通常， 插入符号宏或窗口宏的方法是在绘图区域点击右键， 选择“插入符号宏/窗口宏” ， 然后在众多的文件夹及子文件中慢慢查找需要的宏文件。 此前我们介绍过文件查找锐器Locate， 它查找文件又快又准确。

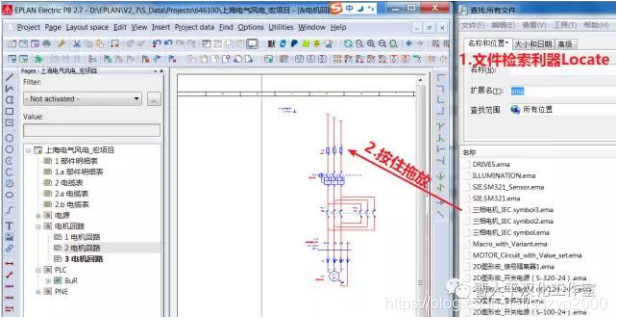

输入要查找的宏文件名， 找到之后按住宏文件直接拖放到绘图区域， 符号宏或窗口宏就直接插入了。



2.页宏(*.emp)
页宏的应用， 一般是在页导航器点击右键， 选择“创建页宏” 和“插入页宏” ， 为啥这么做呢？ 因为培训老师就是这么说的， 而且帮助文档就是这么写的。 看了上面的介绍， 现在你一定会想到， 页宏可以和符号宏或窗口宏一样， 在Locate中找到的页宏文件， 按住直接拖放到页导航器， 即可完成页宏的插入。

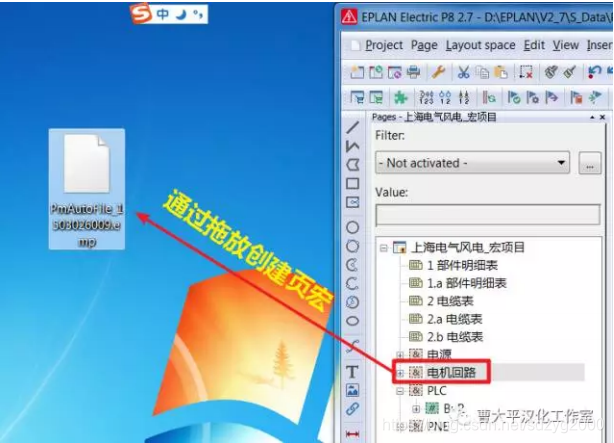

然而， 不过， 但是， 然则， however， 还有不为人知的一点:在页导航器中， 选择一页或多页， 或者选中一个结构、 整个项目 ， 直接向桌面拖放时， 可以直接创建页宏。



3.图框和表格(*.fn1和*.f01-f51)

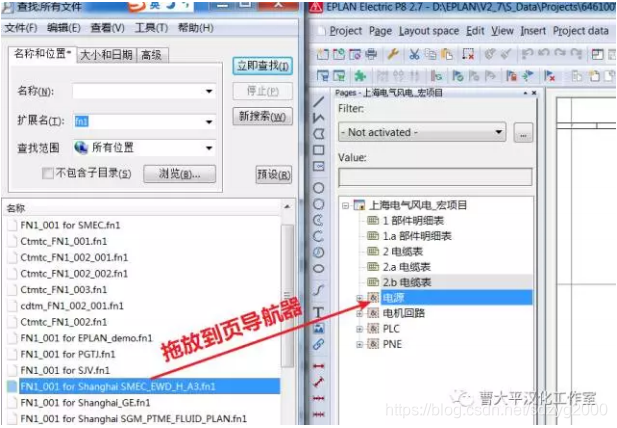

图框的打开， 可以从菜单“工具→主数据→图框→打开” 来完成； 如果要快速打开一个或多个图框:把Locate搜索到的需要打开的多个图框， 一股脑儿选中， 然后拖放到页导航器中， 这时一大堆图框都将被直接打开。 这个方法可能不常用， 仅备不时之需。
表格的情况和图框是一样的， 一般都是从菜单“工具→主数据→表格→打开” 来完成。 也可以直接将表格文件拖放到页导航器中



5.轮廓线(*.fc1和*.fc2）
轮廓线分为两种:轮廓线(拉伸)(Outline(Extrusion))、 轮廓线(数控)(Outline(NC))。 轮廓线(拉伸)用于定义不规则的异型安装导轨； 轮廓线(数控)用于定义不规则的钻孔样式。 常规方法也是通过菜单“工具→主数据” 去打开， 它们也支持直接拖放文件到页导航器中打开。



6.项目 和符号库(*.elk和*.slk)

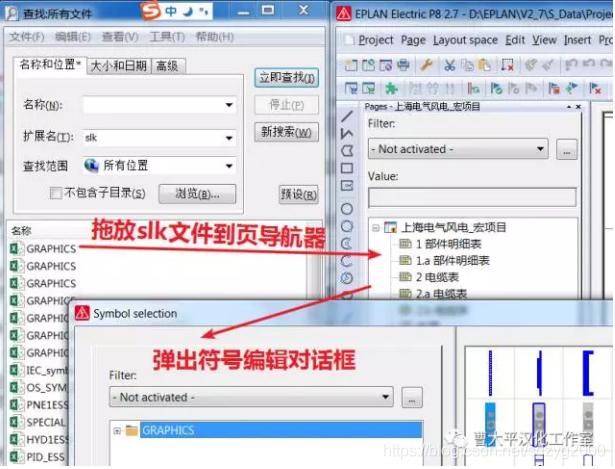

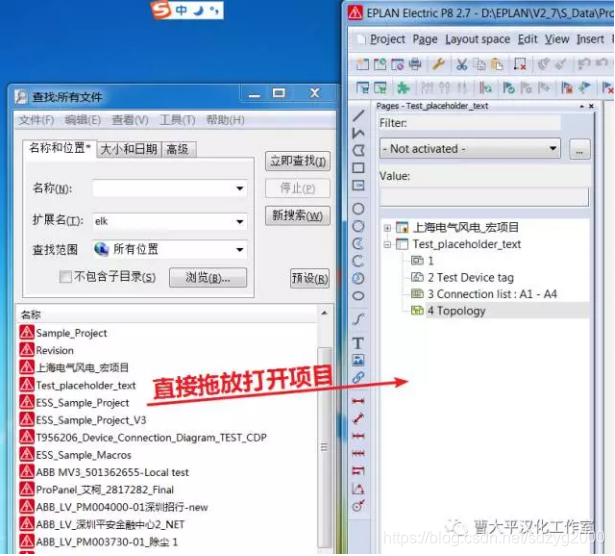

直接查找elk文件， 找到之后拖放到页导航器， 可以直接打开项目 ； 将*.slk文件拖放到页导航器， 可以直接打开符号库。



7.DWG/DXF文件(*.dwg和*.dxf)
DWG/DXF的图纸， 可以通过菜单“页→导入” 或“插入→图形” 导入到EPLAN中。 从外部直接拖放文件到页导航器， 相当于菜单“页→导入” 操作。

8.其它文件
将PDF、 图片文件等拖放到图形编辑器中， 相当于执行“插入→图形→超链接” 的操作， 把文件作为项目的附件。

综上所述， 我们已经掌握了一个功能的三种方法， 可以“免其死耳” 。
