什么是锂离子电池活性材料剥离强度测试？

剥离强度测试是评估锂离子电池极片中活性材料与集流体之间附着力的重要方法。锂离子电池的电极主要由活性材料（如正极的锂钴氧化物、负极的石墨）涂覆在集流体（如铝箔或铜箔）上，活性材料与集流体之间的结合强度直接影响电池的循环性能、使用寿命以及安全性。

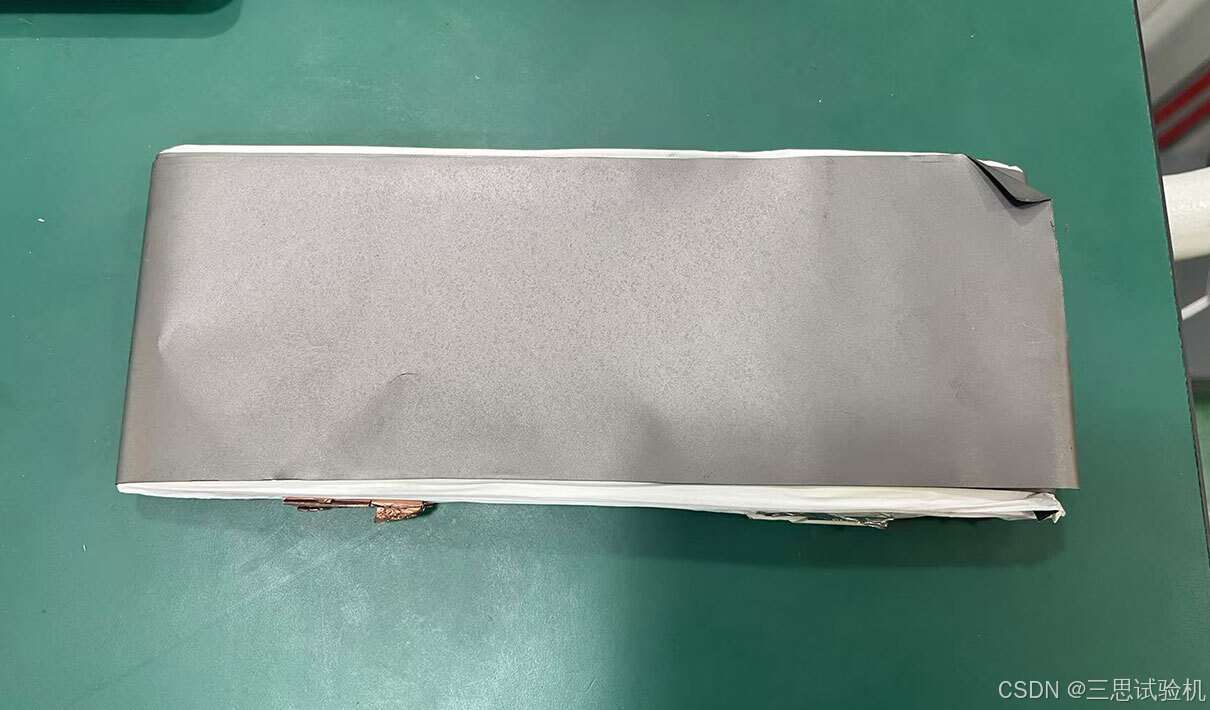

图片来源于网络

剥离强度试验通过量化活性材料从集流体表面被剥离时所需的力，评估粘结剂、涂覆工艺或材料表面处理的效果。

测试的重要性

1. 保证电池性能：
   剥离强度过低会导致电极材料在充放电过程中脱落，从而引起容量衰减，影响电池的整体性能。
2. 提升制造工艺：
   剥离强度测试帮助优化涂覆工艺（如涂覆均匀性、烘干条件），以及粘结剂的选择和比例设计。
3. 确保安全性：
   剥离强度不足可能在电池循环中引发内部短路，严重时可能导致热失控或其他安全问题。

剥离强度测试的基本原理

剥离强度测试通常采用90\u00b0剥离试验或180\u00b0剥离试验，具体原理如下：

1. 试样准备：

将电极片切割成一定尺寸的样品（如10mm \u00d7 100mm）。

在活性材料层与集流体之间粘贴双面胶或其他夹持方式，确保试验夹具能够稳定剥离样品。

1. 测试过程：

使用专用的拉力试验机，将样品的集流体固定，逐渐施加剥离力。

保持恒定的剥离速度（如10mm/min），记录剥离过程中所需的力值。

1. 结果分析：

剥离强度通常以单位宽度上的剥离力表示，单位为N/mm。

剥离力的波动和变化趋势可用于分析活性材料涂覆的均匀性以及粘结剂的性能。

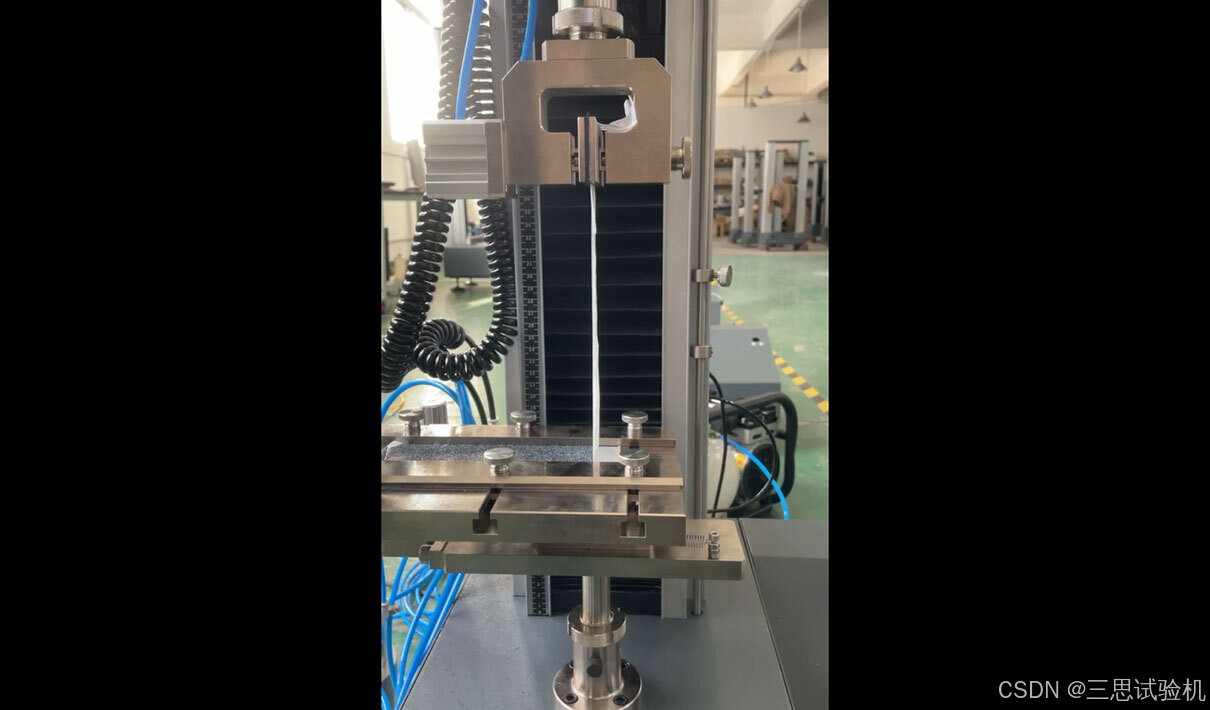

剥离强度测试

测试设备与方法

1. 设备要求：

万能试验机或专用剥离试验机：配备高精度传感器和剥离夹具。

夹具类型：90\u00b0夹具或180\u00b0夹具，保证剥离角度的稳定性。

恒定速度控制系统：确保剥离过程均匀，减少测试误差。

1. 测试条件：

剥离速度：常见设置为10mm/min或更高。

测试环境：可选配高低温环境箱，模拟极端工作条件下的剥离强度变化。

1. 标准与规范：
   剥离强度测试通常参考以下标准：

ISO 8510（粘附强度测试方法）

ASTM D903（剥离强度测试标准）

剥离强度测试的影响因素

1. 粘结剂性能：
   粘结剂的类型、分子量和使用量对剥离强度有直接影响。例如，PVDF（聚偏二氟乙烯）作为常用粘结剂，其配方比例需要优化以达到最佳粘附效果。
2. 集流体表面处理：

集流体表面的粗糙度、清洁度及氧化处理都会显著影响活性材料的附着力。

对集流体表面进行微蚀刻或电化学处理可以提升剥离强度。

1. 涂覆工艺：
   涂覆均匀性、烘干温度及涂层厚度会影响粘附质量。例如，过高的烘干温度可能导致粘结剂的失效。
2. 测试环境：
   温度和湿度对剥离强度的测试结果有显著影响。例如，在高温环境下粘结剂可能软化，从而降低剥离强度。

未来发展方向与创新趋势

1. 智能化测试设备：

开发自动化、智能化的剥离强度测试设备，可实现批量样品的快速测试和数据分析。

集成AI算法，通过大数据分析优化粘结剂和工艺参数。

1. 多场耦合测试：

结合力学与电学性能测试，分析剥离强度对电池导电性的影响。

开发同时测试剥离强度与温度或湿度变化的设备。

1. 粘结剂材料创新：

研发新型高强度、耐高温的粘结剂，如导电性更强的水性粘结剂，减少对环境的影响。

1. 在线检测技术：

开发集流体和活性材料附着力的在线实时监测系统，用于生产过程中的质量控制。

结语

剥离强度测试作为锂离子电池研发与生产中的重要环节，为提升电池性能、安全性和使用寿命提供了关键数据支持。通过不断优化测试方法、设备性能和材料配方，剥离强度测试将为电池技术的突破与创新注入更多动力。在未来，随着锂电池技术的不断进步，剥离强度测试将与更多先进技术结合，推动电池行业迈向新高度。
