初始目标：实现在Andriod上对VHD虚拟磁盘进行挂载，目的是将在手机上取证得到的数据（几百-几万的小文件）先存储到Andriod上挂载的VHD虚拟磁盘这个大文件里，到windows上就能直接挂载VHD虚拟磁盘读写，比原先的到windows上再释放数以千计的小文件速度要快很多。
技术难点：Android上首先并不支持直接挂载VHD虚拟磁盘，其次我们取证得到的文件往磁盘里写需要多线程进行，基于提升速度的需求，那么Andriod上实现的读写VHD的写入速率需要达到要求。
方案1：libguestfs
https://gitcode.com/gh_mirrors/li/libguestfs?utm_source=csdn_github_accelerator&isLogin=1
这是最初找到的一个用于访问和修改虚拟机磁盘映像的库和工具。里面包含了支持对vhd磁盘的读写功能，当时的方案是先在linux上编译并实现功能在考虑向安卓移植。
linux上编译过程中发现这个库非常庞大，支持的虚拟磁盘格式非常多，所以决定先编译 编译完再进行阉割，把vhd这个虚拟磁盘需要的部分抽离出来，结果就是光编译就花费了两天时间，其中需要的依赖非常繁多并且有很多坑（readme里有部署文档，以后这个库或许还有利用价值），编译成功后，
挂载流程：
export LD_LIBRARY_PATH=/home/kali/Desktop/vhdx/libguestfs/lib/.libs:$LD_LIBRARY_PATH
libguestfs 需要 supermin appliance（一个虚拟的 Linux 环境），如果 appliance 目录缺失，会报错：
sudo apt-get install supermin
cd /home/kali/Desktop/vhdx/libguestfs
make -j$(nproc) applianc
export LIBGUESTFS_PATH=/home/kali/Desktop/vhdx/libguestfs/appliance
sudo guestfish -a /home/gs/1.vhdx
然后在 guestfish> 提示符下输入：
run
list-filesystems
这将列出虚拟磁盘中的文件系统。
选择你要访问的分区，例如 /dev/sda1，运行：
mount /dev/sda1 /
完成操作后，先卸载：
umount /
然后退出 guestfish：
exit
在挂载过程中，我们发现了问题，就是libguestfs似乎是挂载在一个虚拟的linux环境下，在linux的实际目录中这个挂载并不存在，虽然依然可以对这个vhd进行读写，但是在这样的虚拟环境下多线程和速度几乎都难以达标，并且在移植安卓过程中会遇到更多问题，接着对代码分析，发现代码中似乎没有对vhd进行处理的部分，于是详细调研后发现libguestfs更多是基于qemu来实现的，提供的更多是命令行参数来调用qemu，于是我们将研究的重心转移到了qemu。
方案2：qemu-nbd （NBD:Network Block Device（网络块设备））
在调研最初，曾经使用qemu-img 创建和转换过vhd的格式，所以对于qemu能够对vhd虚拟磁盘操作是有信息的，在重心转移后很快就发现了qemu-nbd可以挂载vhd虚拟磁盘，于是在linux编译了qemu库和nbd-cilent等依赖
//编译
git clone --depth 1 https://github.com/qemu/qemu.git
cd qemu
git submodule update --init
./configure
make
sudo make install
//挂载
sudo modprobe nbd max_part=16 //加载16个nbd模块
sudo qemu-nbd --connect=/dev/nbd0 /home/kali/Desktop/vhdx/test.vhdx //挂载
sudo fdisk -l /dev/nbd0 //检查分区信息
sudo mount /dev/nbd0p1 /mnt/guestfs //发现nbd0p1是我们要的ntfs分区 接着挂这个ntfs分区
//卸载并断开
sudo umount /mnt/guestfs
sudo qemu-nbd --disconnect /dev/nbd0
初步挂载后发现这个方式挂载后非常直观，令人遐想成功就在不远处。
由于直接挂载成了实体机的文件系统，所以多线程可以不用考虑必然可行，（但当时发生了极大失误，没有在linux里测试写入性能，虽然性能损失早有预料，但是损失达到80%是在认知外，导致了没能及时止损）
接下来我们开始准备对Andriod移植qemu-nbd功能，前期的调研我们已知qemu在Andriod上可用但nbd服务安卓上处于关闭状态。于是尝试在安卓内核中的config里手动打开nbd服务，再重新编译，事实上该方案可行并成功编译安卓内核启用nbd服务，接下来尝试利用安卓内现有的qemu库来测试qemu-nbd（这时候我已经被发配去研究fuse了，这部分细节不清楚），结果就是成功用qemu-nbd在安卓挂载了，挂载的命令和linux内相似，最后测试写入速度，
dd if=/dev/random of=/data/local/tmp/mnt/has-content/test123.txt bs=512 count=40960
1mb/s 损失90%， 当然 这里的每次写入的设置量比较小，但是即使调高bs值，速度变快了，但是损失的比例仍然很高。
方案3：fuse
FUSE（Filesystem in Userspace） 是一个用于在用户空间（User Space）创建文件系统的接口，主要用于 Linux 和 Unix 系统。它允许非特权用户在无需修改内核的情况下实现自定义文件系统，并通过 libfuse 库与内核交互
https://github.com/libfuse/libfuse/tree/master/example
将libfuse里的实例在linux环境下编译，主要是两个实例，hello.c和cuse.c。两个实例分别是可以将磁盘映射成文件和字符设备。
示例1：hello.c
gcc -o fusexmp hello.c $(pkg-config --cflags --libs fuse3)
如果编译成功，你可以运行：
mkdir mountpoint
./fusexmp mountpoint
这将在 mountpoint 目录挂载一个 FUSE 文件系统（hello文件）。
示例2：cuse.c
gcc -Wall cuse.c $(pkg-config --cflags --libs fuse3) -o cuse
以 root 权限运行
sudo ./cuse -M 240 -m 0 --name=mydevice
创建 /dev/mydevice 设备，major 号 240，minor 号 0。
首先检查 /dev/mydevice 是否存在：
ls -l /dev/mydevice
如果 /dev/mydevice 存在，但 ls -l 显示：
crw-r--r-- 1 root root 240, 0 Mar 10 10:00 /dev/mydevice
表示 只有 root 用户有读权限，但没有写权限。
你可以手动添加写权限：
sudo chmod 666 /dev/mydevice
然后再尝试写入：
echo -n "Hello from CUSE\n" | sudo tee /dev/mydevice
发现两个示例代码的共同点，在 hello.c 中，.read .open .wite这些接口被放入 fuse_operations 结构体中，在 cuse.c 中，这些接口被放入 cuse_lowlevel_ops 结构体，所以我们想到找到vhd的库，将这个 VHD 读写逻辑抽离，并结合 FUSE 来实现一个挂载接口。达到对vhd虚拟磁盘操作的目的，并在linux里交叉编译。需要用到的交叉编译代码有如下：
这部分代码在https://github.com/xapi-project/blktap/tree/master/vhd/lib里

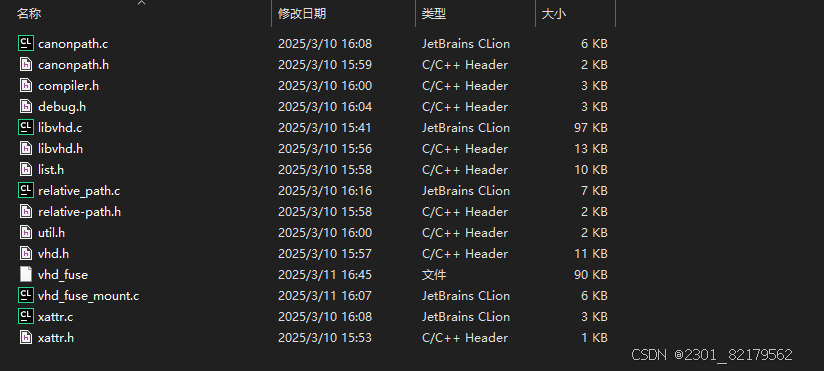

自己编写了结合后的fuse代码 vhd_mount_fuse.c
然后交叉编译
gcc -Wall -D_FILE_OFFSET_BITS=64 -D_LARGEFILE64_SOURCE \
vhd_fuse_mount.c libvhd.c canonpath.c relative_path.c xattr.c \
$(pkg-config --cflags --libs fuse3) -lguestfs -luuid -lattr -o vhd_fuse
编译成功后生成vhd_fuse这样一个可执行文件 然后
sudo vhd_fuse -o allowother ~/mnt1 -f
把vhd磁盘映射到~/mnt 文件下
sudo hexdump -C ~/mnt1 | more 该命令还可以检查当前该挂载点里的设备以16进制显示出来
然后将该文件用loop映射成为一个块设备
sudo losetup -fP --show ~/mnt1 会显示loop的设备号
fdisk -l /dev/loop2再检查块设备下的分区 找到我们需要进行读写的分区例如 loop2p2
然后挂载loop2p2分区到一个路径下并尝试测试向里面写入文件的速度
mount一下 发现挂载到了 /media/kali/新加卷上 接着
dd if=/dev/zero of=/media/kali/新加卷/testfile1 bs=4096 count=40960 进行速度测试
再直接对系统进行速度测试
dd if=/dev/zero of=~/Desktop/testfile1 bs=4096 count=40960 发现性能损耗高达80%
发现损耗过高后尝试分别把fuse和libvhd分开在andriod上编译并测试损耗是出现在哪一部分
https://blog.youkuaiyun.com/u011376563/article/details/123229520

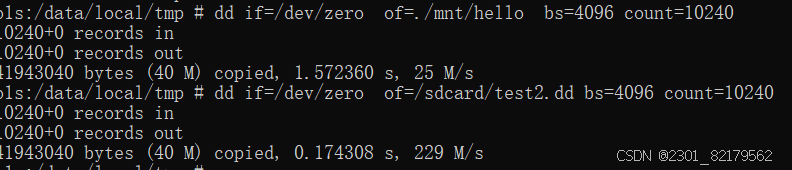

经测试，即使不通过vhd 在三星S21上 用fuse读文件的性能损失近90%
由此可见 fuse的性能非常差，经过讨论分析，得出fuse性能损耗严重的原因：FUSE（Filesystem in Userspace）在用户态运行，它的性能瓶颈主要来自 用户态-内核态切换、额外的拷贝操作、单线程模型、缓存处理等。相比内核文件系统（如 ext4、xfs），FUSE 在某些场景下性能可能下降 5~10 倍，甚至更多。由于用户态和内核态之间多次的切换，性能损耗不可避免，此方案似乎没有解决的空间。
在fuse方案的失败后，又尝试过考虑能否直接通过修改ntfs-3g（andriod和linux中对于ntfs格式磁盘操作的一个库）里的读写接口来对vhdx进行操作，看了ntfs-3g的源码，判断大概率也依赖fuse架构来实现，也在用户层操作而非内核层，预估效率远低于ext4格式，这次吸取教训，优先测试在andriod里直接用ntfs-3g挂载磁盘后写入的效率，
用ntfs-3g挂载磁盘，首先确保测试磁盘.raw里是否有ntfs分区，由于ntfs-3g无法直接挂载dd磁盘，只能挂载块设备或者分区，挂载块设备则需要通过losetup指令先将dd磁盘映射到loop上再进行挂载，中间多了一层映射担心影响性能导致测试结果不准确，于是通过
sudo fdisk -l /home/kali/Desktop/vhdx/test.raw 命令找到ntfs分区起始偏移量
接着使用sudo ntfs-3g -o offset=65536 /home/kali/Desktop/vhdx/test.raw /mnt/ntfs_test
偏移到ntfs分区来进行挂载

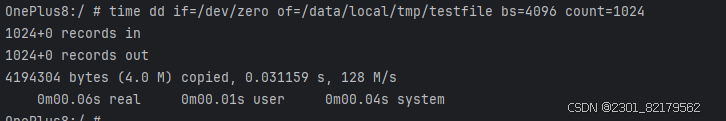

用上面同样的方式分别测试写入磁盘速度和写入安卓本地速度

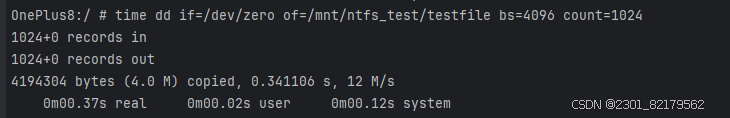

损耗高达90%，由此可以推论，Andriod中ntfs-3g直接对vhdx虚拟磁盘进行读写操作的效率瓶颈也十分严重，再详细研究源码后，得出结论：
NTFS在Linux/Android上的优化很少，ntfs-3g主要是为兼容WindowsNTFS分区而设计的，而不是为了性能优化。没有写缓存，每次写入都会经过fuse层，效率比ext4低得多。Android可能没有启用direct_io，ntfs-3g默认运行在非内核模式，所有I/O操作都会有额外的系统调用。
想要解决性能瓶颈的问题，较为困难，需要对Andriod内核进行改动或者对写缓存机制进行修正，暂时未能有可靠方案支撑。
如果有可实现的方案欢迎指导。
