一、静态代码关系图
工具1、pyreverse
pyreverse 是一个由 Logilab 开发的 Python 工具,它能够自动生成 UML (统一建模语言) 类图,这些类图基于 Python 源代码。pyreverse 可以分析 Python 代码,并从中提取出类、模块、函数、方法和它们之间的关系,然后生成图形化的表示,这对于理解和设计复杂的软件系统非常有用。
pyreverse 已经集成到pylint里面了,帮助文档地址:https://pylint.readthedocs.io/en/stable/pyreverse.html
在命令行使用pip安装命令pylint即可:pip install pylint
安装完成后就可以在windows命令行使用pyreverse命令
使用pyreverse解析一个包

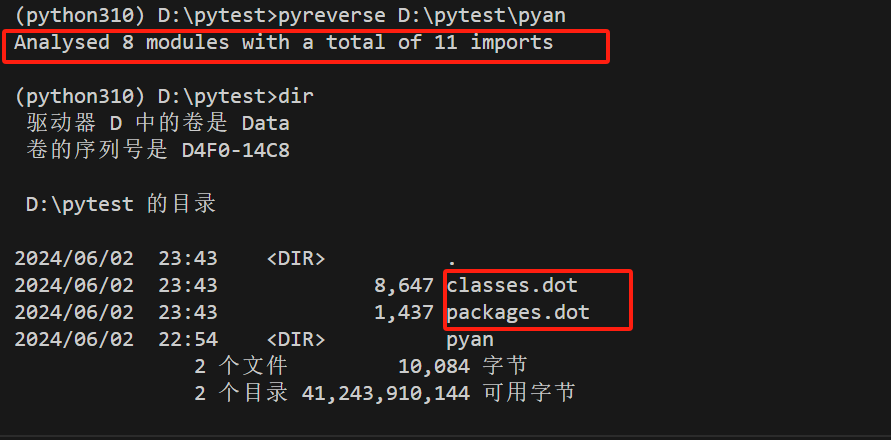

命令行输入pyreverse D:\pytest\pyan,解析pyan包
运行完成后命令行运行目录下会生成两个文件:classes.dot、packages.dot
命令行使用dot命令将dot 文件转换为svg文件(浏览器可打开svg文件)
dot -Tsvg classes.dot -o classes.svg
dot -Tsvg packages.dot -o
