1.概述

四元数的相关内容已经非常详尽，本文不再详细说明，重点是介绍四元数与旋转矩阵的转换关系。

简单来说，Quaternion（四元数）是一种常用的三维空间旋转的表示法。四元数由一个实部和三个虚部构成，写作如下形式：

                                                \mathbf{q}=q_1 i + q_2 j + q_3 k+q_0

也有写成如下：

                                                \mathbf{q}=q_1 i + q_2 j + q_3 k +q_4

或者按照旋转矩阵定义，

                                                \mathbf{q}=q_w + q_x i + q_y j + q_z k

其中i, j, k为三个基向量，满足一定的计算规则，类似复数中虚部。

具体来说，最早是有Hamilton于1843提出并定义了相关的计算法则。

计算法则符合右手系，定义如下：

                                                        i^2=j^2=k^2=ijk=-1 \\ i\times j =k \\ j \times k=i \\ k \times i=j

但是除此之外，还有按照左手系定义的JPL四元数，可参考Indirect Kalman Filter for 3D Attitude Estimation

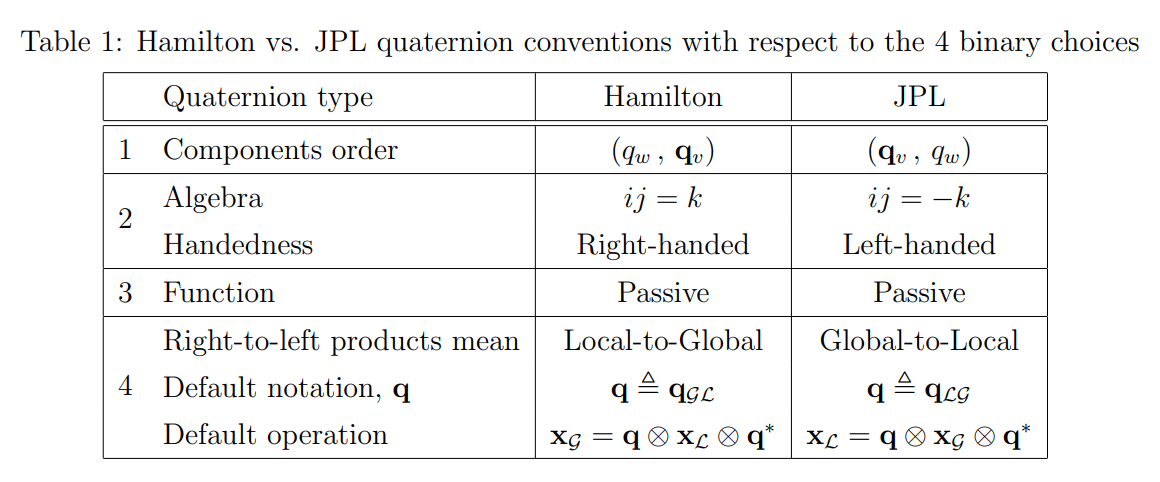

两种定义形式的对比如下,具体信息可重点参考一篇对比四元数的经典文献：

Quaternion kinematics for the error-state KF

详细内容可参考以下几篇博客：

四元数旋转表达（Hamilton notation & JPL notation）

 右手系转左手系、旋转矩阵转四元数、四元数的两种表达（Hamilton/JPL)

从四元数到旋转矩阵_四元数转换为旋转矩阵-优快云博客

两种定义形式导致很容易混乱，本人推荐车载领域常用的右手系定义方式。具体可参考这篇文档：

四元数的两种 notation：Hamilton 和 JPL

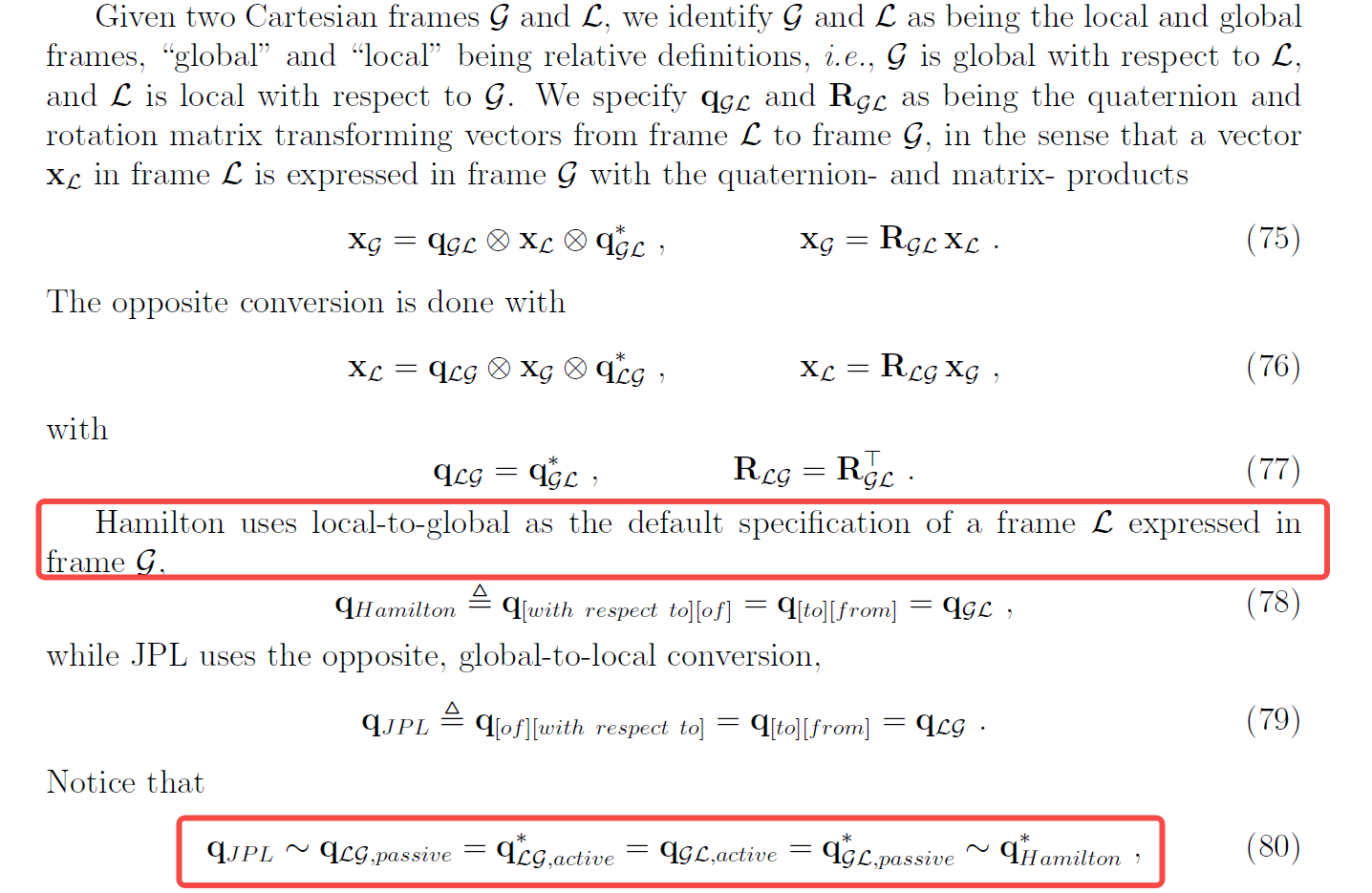

PS：Hamilton四元数通常表达的是局部系local frame 比如载体系b系，到全局系global frame比如参考坐标系 n系的旋转，JPL四元数表达的是global 到local的旋转。两种情况下的旋转矩阵互为转置矩阵。

特别注意：① 对于不同文献的引用与转载，经常出现一篇文献中Hamilton 与JPL两种

                        形式混用， 这是一种误读，说明使用者没有注意到两者的区别和来历.

                  ②对于四元数的书写形式，通常有如下三种写法：

                                \mathbf q=\begin{bmatrix} q_0 \\ q_1 \\ q_2 \\ q_3 \end{bmatrix} \quad \quad \quad \quad \quad \quad \quad \quad\quad\quad\quad(1)

                                \mathbf q=\begin{bmatrix} q_1 \\ q_2 \\ q_3 \\ q_4 \end{bmatrix}\quad \quad \quad \quad \quad \quad \quad \quad\quad\quad\quad(2)

   &nbs
