数字逻辑设计及应用 -- 绪论

                            电子系统所包含的知识点及其相互关系

• 1.1电子系统包括四个步骤：

     信号的提取  →    信号的（预）处理     →    信号的加工    →     信号的执行

    1.信号的提取

              信号的提取是将客观世界中的物理信号通过传感器、接收器、信号发生器等转换为电信号的过程。

    2.信号的预处理

              通过使用滤波器、隔离电路、阻抗交换、放大器等措施对电信号进行处理。

              备注：对于不同特征的电路使用不同的方式对信号进行处理，比如对于信号小的，一般使用放大器进行处理。

   3.信号的加工

              通过运算电路、信号转换电路、比较器、采样保持等方式对信号进行加工

   4.信号的执行

              通过功率放大器对电信号进行放大处理然后进入执行机构。

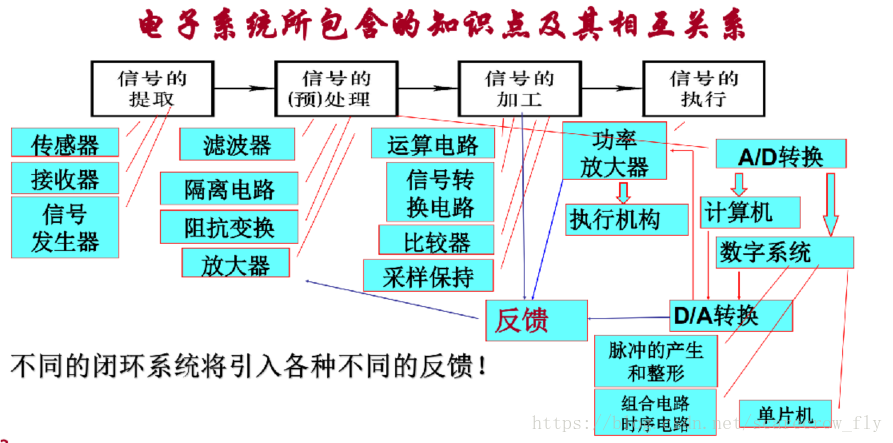

   整个环节中通过反馈机制构成闭环系统，流程图如下：



•  1.2本课程在信号的（预）处理

   原理：模拟电路和数字电路之间的转换

   模拟电路在进入计算机/数字系统（脉冲的产生和整形、组合电路时序电路、单片机）时转换为数字电路

   处理加工完成之后，数字电路转换为模拟电路，再经过功率放大器进入执行机构

•  1.3模拟电路和数字电路

1. 模拟与数字

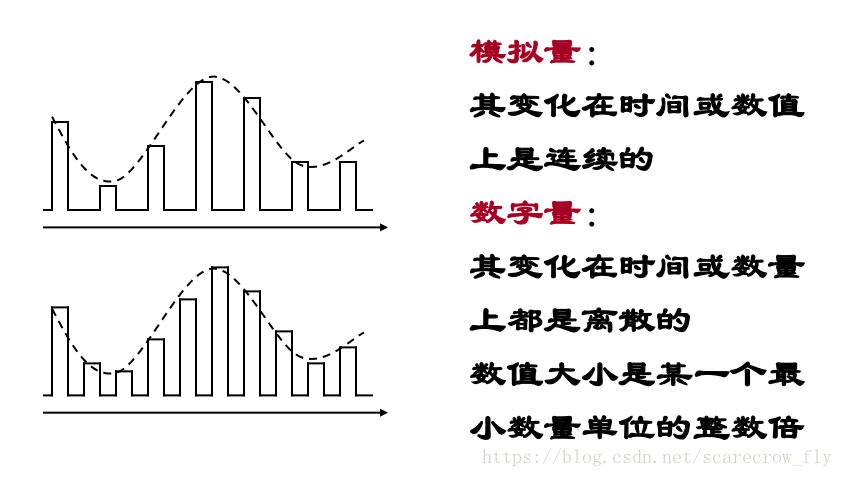

       模拟量与数字量

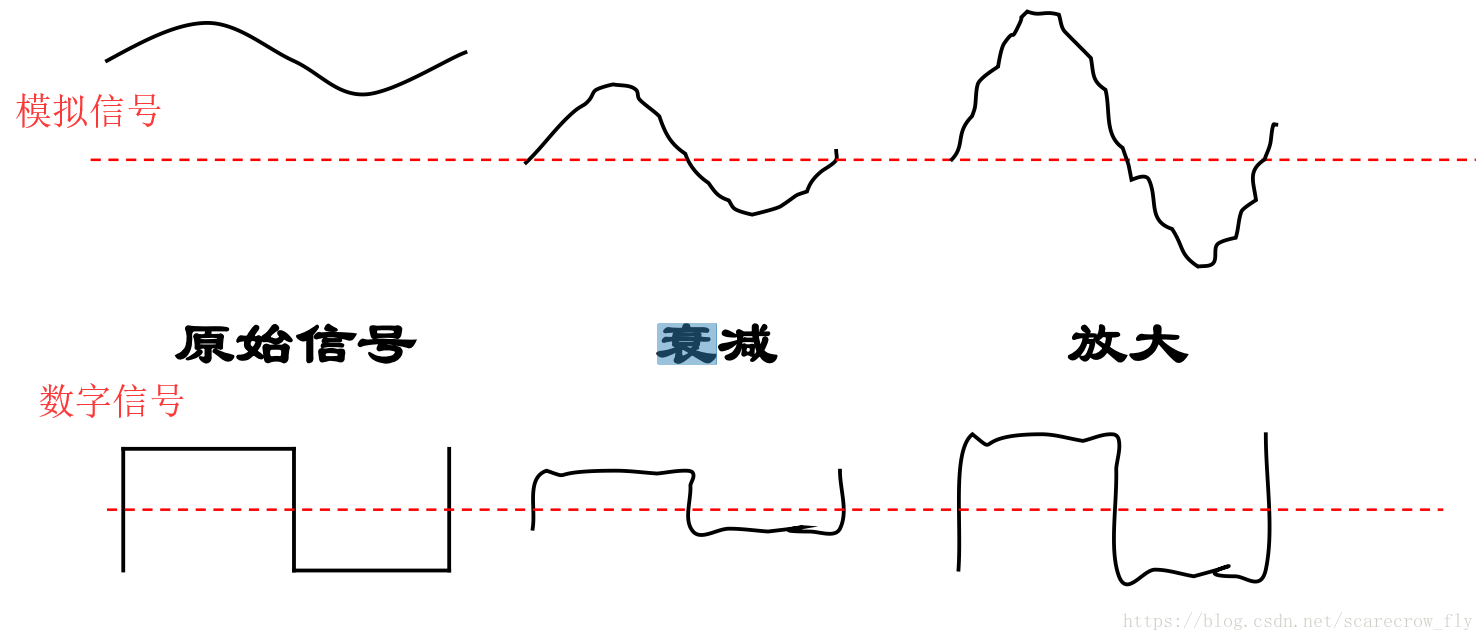

    ※模拟信号信号在传输过程中失真

   ※数字信号在传输的过程中仍然可以保持0、1

   效果如下图所示



•    1.4同模拟信号相比数字信号的特点：

1. 输入只需0、1，输出也是0、1
2. 结果再现性高，稳定可靠、精度高
3. 易于设计，灵活性更高，功能更强
4. 具有可编程性
5. 快速、经济、稳步发展的技术

所以，电路信号的设计又称为数字设计。

•    1.5数字器件

1.   门电路  --  最基本的组合电路器件：与、或、非门，反相器
2.   存储电路 -- 最基本的时序电路器件：锁存器和触发器 （一种能存储 0 或 1的器件）

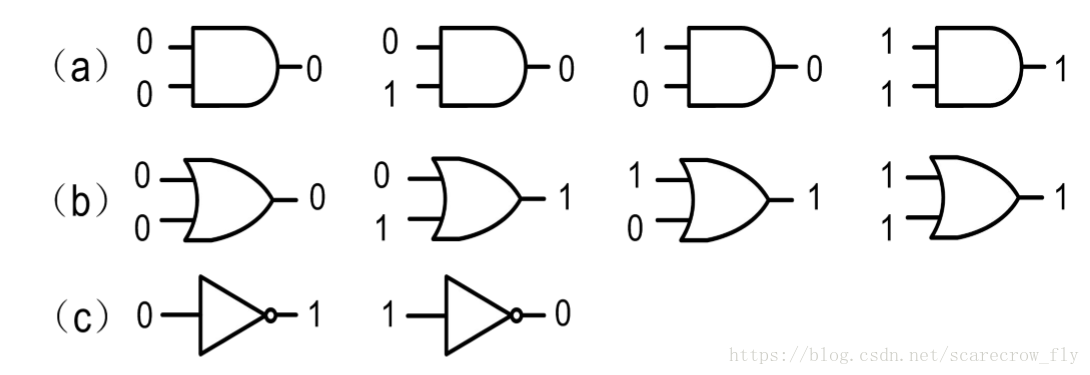

     门电路（a）与、(b)或、(c)反相器图例



更高级更复杂的电路是根据这些基本组合而成

本篇是数字逻辑设计的绪论中的精华部分，想要进一步学习还是要根据课本或者老师的讲解自己揣摩才是。
