EBAZ4203上手指南

写本文主要是因为之前打算玩玩ZYNQ，然后在闲鱼上搞了一块矿板做开发板，万万没想到到手之后是4203，不是4205！下单的时候搞错了！后面网上有朋友提到这两块板子原理图 基本相似，只是4205是更新版本的4203罢了。但自己找了半天也没在网上找到关于4203开发的文章，后面索性照着4205的教程硬着头皮做下去，下面是一些自己上手EBAZ4203过程中碰到的一些坑。

EBAZ4203和EBAZ4205区别（目前发现的）

芯片类型	4205	4203
NAND	W29N01HVSINA	S34ML01G100TF100
DDR3	EM6GD16EWKG-12H	EM6GE16EWXD-12H

然后自己查了查数据手册，对比之后发现两款NAND虽然牌子型号不同，但大小一样，都是128M。但DDR3不一样，型号中4205是GD，256M的。4203是GE，512M的！！！所以在vivado配置DDR的时候一定要注意DDR的选型。

硬件添改

整体的修改思路都是参考网上的文章

ZYNQ入门，EBAZ4205矿板开发平台从头开始搭建.

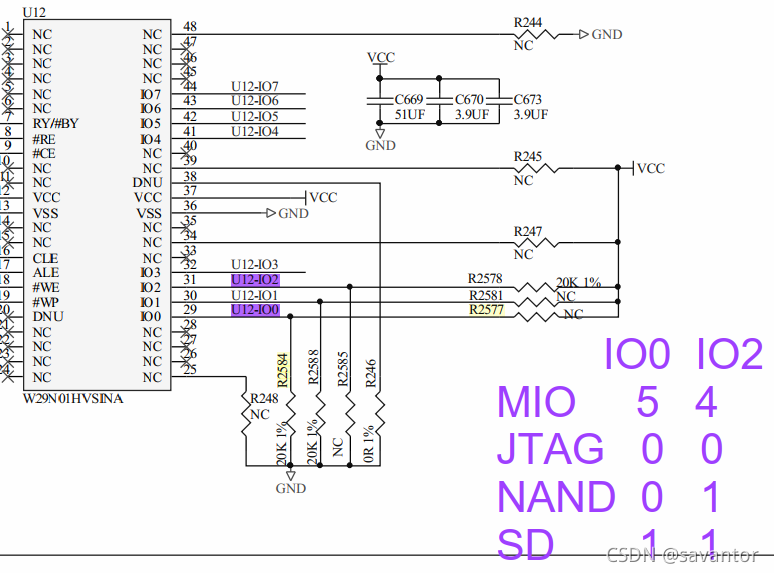

同时因为自己需要保留FPGA在线调试功能，如果将电阻R2584换到2577之后，后面需要JTAG调试还得换回来就很麻烦(加一个切换开关也可以)，所以最好的方法就是放弃SD卡启动，然后把R2578的电阻连接VCC的一端断开，接到一个小开关上(IO2-R20K-GND/VCC)，这样就可以通过开关控制JTAG模式和NAND启动模式切换了。IO2接20k再接地或者接高是因为看到网上有帖子提到IO2不接电阻直接接GND或VCC会有问题。

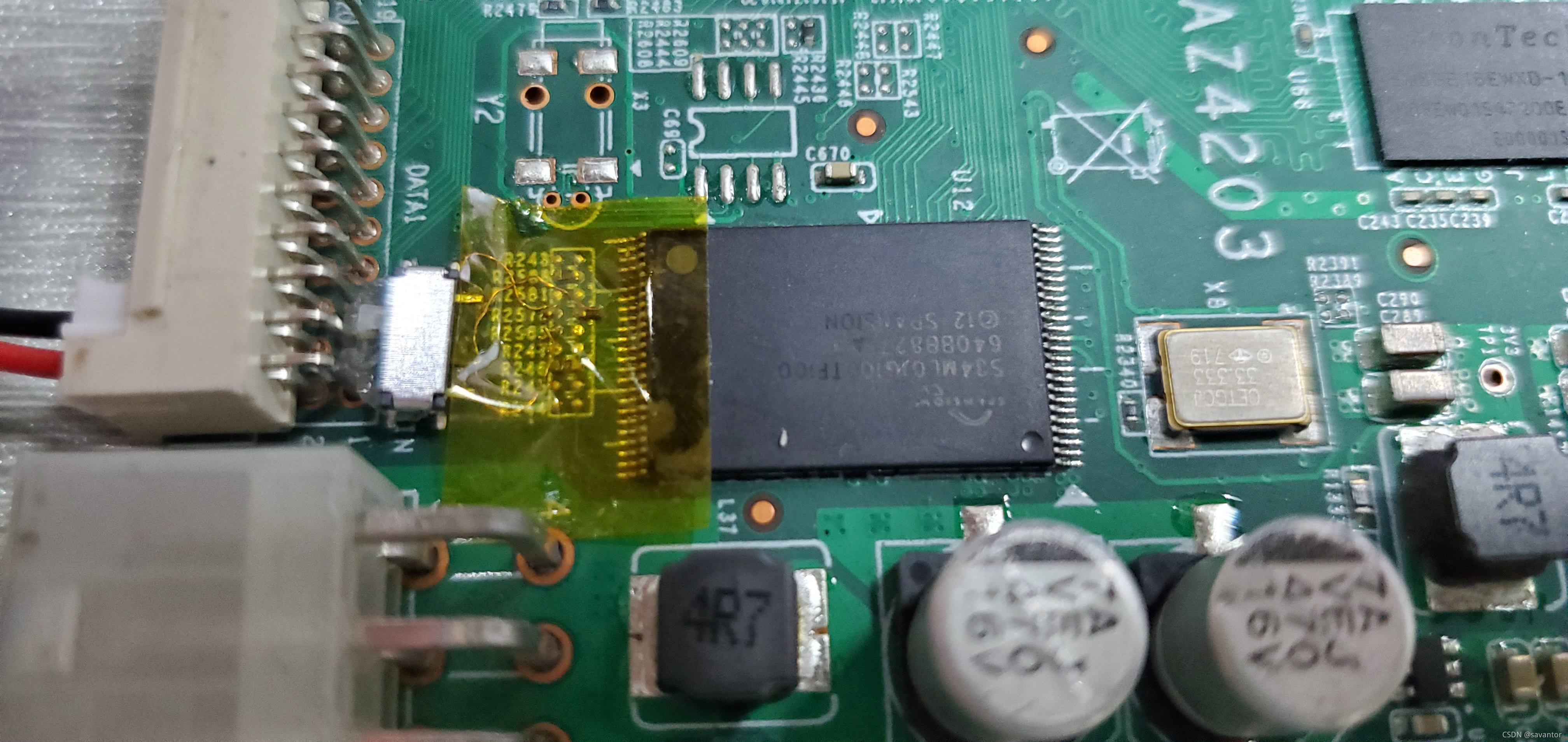

飞线有点丑。。忽略忽略。

VIVADO操作

整体流程都是参考4205的帖子来的，下面的所有操作流程都是在JTAG模式下进行的。

【ZYNQ】EBAZ4205 ZYNQ 7010矿板改造开发板

EBAZ4205 ZYNQ 7Z010 裸机程序NAND固化 JTAG调试方法

操作4203的时候，需要注意的有3点：

1. VIVADO版本选择

小白千万别选2019.1！！！千万别选2019.1！！！千万别选2019.1！！！
可能是因为自己是小白不会配置该软件吧，反正照着网上的教程死活烧不了4203的nand flash，报错类型就是NAND write to offset xxxxx failed -12后面查到网上有老哥也出现同样错误，然后换了2018.3的版本就好了，后面自己试了下果真如此！！！

这里给一个vivado2018软件的帖子（官网下太慢了，该博主直接搬运到百度云上）

Vivado2018.3软件下载

2. DDR3选择

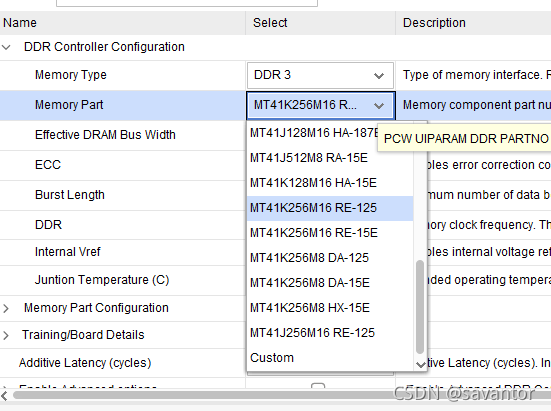

因为4203的DDR是512MB的，所以照着这图片的选就行(512MB = 256M*16bit / 8)，BGA96，DDR3-1600

如果不把DDR设置好，在调试的时候会出现各种内存报错。。。

3. NAND烧录

矿板改造开发板的帖子里提到，可以通过另一种方式修改FSBL的main.c文件进行NAND烧录

    /*
	 * Read bootmode register
	 */
	// BootModeRegister = Xil_In32(BOOT_MODE_REG);
	// BootModeRegister &= BOOT_MODES_MASK;
	BootModeRegister = JTAG_MODE;
————————————————

上面的操作本人没有亲自验证过，但如果进入了JTAG模式，不需要修改FSBL，直接在JTAG模式下下载就好了。下载完成后断电切换到NAND Flash启动模式，开机就可以看到流水灯以及helloworld的串口输出。

下面是一些开发过程可能用到的参考资料：
[1]: https://www.cnblogs.com/beihaixingchen/p/13920868.html
[2]: https://blog.youkuaiyun.com/qq_36248682/article/details/105428661
[3]: https://blog.youkuaiyun.com/weixin_42741023/article/details/103336872
[4]: https://hhuysqt.github.io/zynq1/
