1、bmp概念

bitmap（位图）

.bmp图片与其它图片的区别
jpg/jpeg/png:这些图片都是经过数据压缩后的图片;如果直接读取,并不是图片的原始数据; 必须要先解压再读取。文件较小。
bmp:不采用任何压缩，存储的是图片原始数据；可以直接读取。文件较大。

大小（byte）：800*480*3 + 54 = 1152000 + 54 = 1152054

说明：都出来的54个字节是bmp图片的头文件（包含图片的大小，格式等等）

bmp图片一个像素点的大小 24bit（3个字节）
说明：lcd一个像素点的大小是32bit（4个字节）

bmp图片一个像素点的组成方式
LCD：ARGB
BMP：RGB(少了一个透明度)

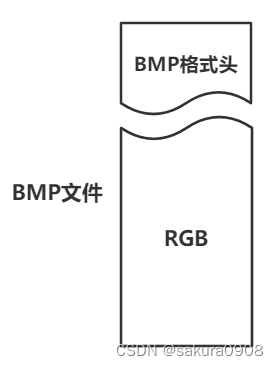

BMP文件开头部分是BMP格式头，里面存放了RGB数据的尺寸、分辨率、色深等重要信息。BMP格式头中包含了如下三个结构体：

bitmap_header（必有）
bitmap_info（必有）
rgb_quad（可选，一般没有）

struct bitmap_header
{
	int16_t type;
	int32_t size; // 图像文件大小
	int16_t reserved1;
	int16_t reserved2;
	int32_t offbits; // bmp图像数据偏移量
}__attribute__((packed));

struct bitmap_info
{
	int32_t size;   // 本结构大小
	int32_t width;  // 图像宽
	in
