51单片机定时器(以TIMER0为例)

1、设置定时器的操作模式

默认为13位定时器模式，将11H(M1/M0)写入TMOD寄存器分割定时器模式，T0和T1都设置为16位定时器模式

     MOV TMOD,#11H

 2、设置定时器初始值(50ms)

石英晶振频率为12MHz，机器周期为1微秒(另外若晶振频率为4MHz其机器周期为3微秒)，将定时器设置为该模式后，能够计数的总时长为2的16次(TH0 8位+TL0 8位=16位)，即65536微秒=65.536ms，现在为定时器定时50ms=50000微秒，只需为定时器设置初始值

     MOV TH0,#HIGH(15536)
     MOV TL0,#LOW(15536)

3、为定时器加入关闭和开启操作

定时器计满后需要关闭，关闭后开启定时器正式重新开始定时，这部分应一直重复

TIMERLOOP:CLR TR0
    MOV TH0,#HIGH(15536)
    MOV TL0,#LOW(15536)
    SETB TR0

 4、等待定时器计满后执行下一步

定时器计满TF0为1，未计满为0，定时器计满前让程序重复执行同一行代码

REQUEST:JNB TF0,$

GOON:CLR TF0
    JMP TIMERLOOP

5、实现功能

加入单灯左移

START:MOV TMOD,#11H        ;设置定时器模式
    MOV A,#0FEH

TIMERLOOP:MOV P3,A                ;循环开始
    CLR TR0                                ;关闭Timer0
    MOV TH0,#HIGH(15536)        ;设置初始值，15536高8位
    MOV TL0,#LOW(15536)        ;设置初始值，15536低8位
    SETB TR0                                ;启动Timer0

REQUEST:JNB TF0,$                ;等待定时器中断标志

ROLLLEFT:RL A
    CLR TF0                                ;清空定时器中断标志
    JMP TIMERLOOP                ;重新循环

    END

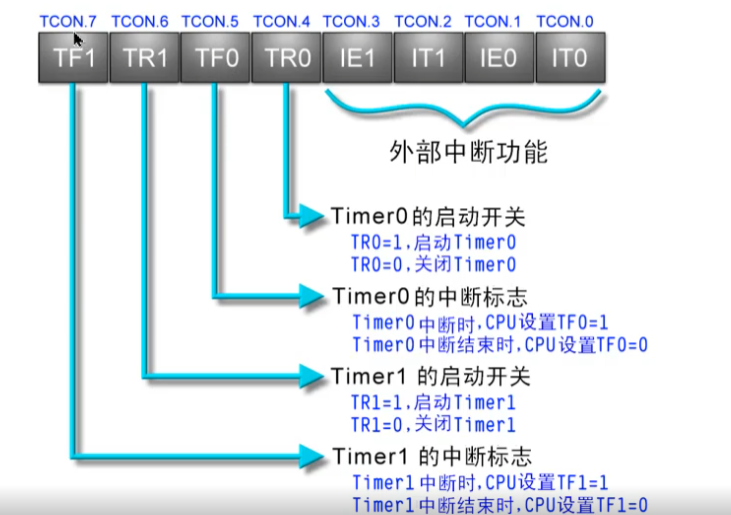

附：
