51单片机-定时器/计数器和中断系统 学习笔记（详解）

最近在B站学江协的51单片机教程，其中 [7-1] 定时器 一节看了一遍完全没懂，后来又去找了些其他视频和书籍，最终算是知道怎么用定时器了。

本篇内容即为我在这部分的学习笔记。







参考的学习资源：

        [1] B站相关视频教程 （这个是我觉得讲的很详细的，看完后基本就懂了）

        [2] STC89C52RC pdf资料

        [3] 《51单片机 原理及应用 (第4版) 》







目录

一、定时器 / 计数器

        1.原理

        2.编程步骤

        总结

二、中断系统

        1.概念及编程步骤

总结

        2.中断优先级







一、定时器 / 计数器

        用于定时或计数的寄存器。使用时同一时刻内只能使用其中一种功能。

        51单片机共有两个16位定时/计数器，叫T0和T1。T0又由两个8位寄存器TH0和TL0构成，同理，T1也由两个8位寄存器TH1和TL1构成。





        1.原理

源自 pdf手册



        刚才说一个定时器由俩寄存器构成。单片机上电后，两个寄存器的初始值都为0x00。定时器启动后，每隔一个机器周期，寄存器值会自动加1，顺序是先加TL低位寄存器(Timer Low)，低位加满后自动进位到TH高位寄存器(Timer High)。由于两寄存器总共16位，所以加到65535后，再加就会导致数值溢出（进位），从而使TH和TL都清零。一次溢出代表一次定时的结束（定时时间就通过溢出来判断）。

51单片机中，一个机器周期固定由12个时钟周期组成。因此，如果使用6MHz的时钟频率，一个机器周期为2μs；如果使用12MHz的时钟频率，一个机器周期就为1μs

        怎么限定一次定时的时长呢：修改寄存器初值。以12MHz频率为例，一次溢出需要65536个机器周期，也就是65.536ms。因为溢出才能代表定时的结束，所以两寄存器的末值只能是65535。那么我们就只能通过修改寄存器初始值来规定定时时长。

        比如要设置一个50ms的定时器，我们在初始化定时器时可以赋寄存器初值为15536（转16进制为3cb0），这样从初到末，总共经过的时长就为50000个机器周期，也就是50毫秒。





        2.编程步骤（以定时器为例）

        使用定时器的步骤有：

        报备定时器 → 赋初始值 → 启动定时器 → 等待溢出 → 溢出后重置初值→ 清溢出

(1) 报备

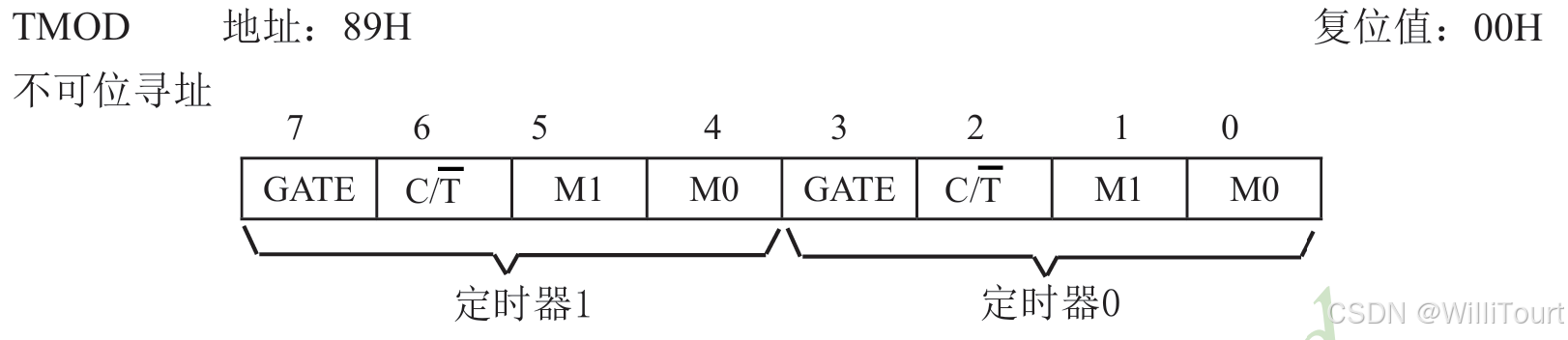

        定时器报备，其实就是设置定时器的功能。有一个专门的寄存器TMOD（定时模式寄存器）用于设置这些功能。此寄存器每4位控制一个定时器。

        GATE：设置启动方式

                        置0时，只需要TR（第(3)步有说明）为1时就可以启动定时器。

                        置1时，需要TR和外部中断源INT（之后中断系统有说明）均为1时才能启动。

        C/T：设置功能为定时或计数。置0时为定时器，置1为计数器。

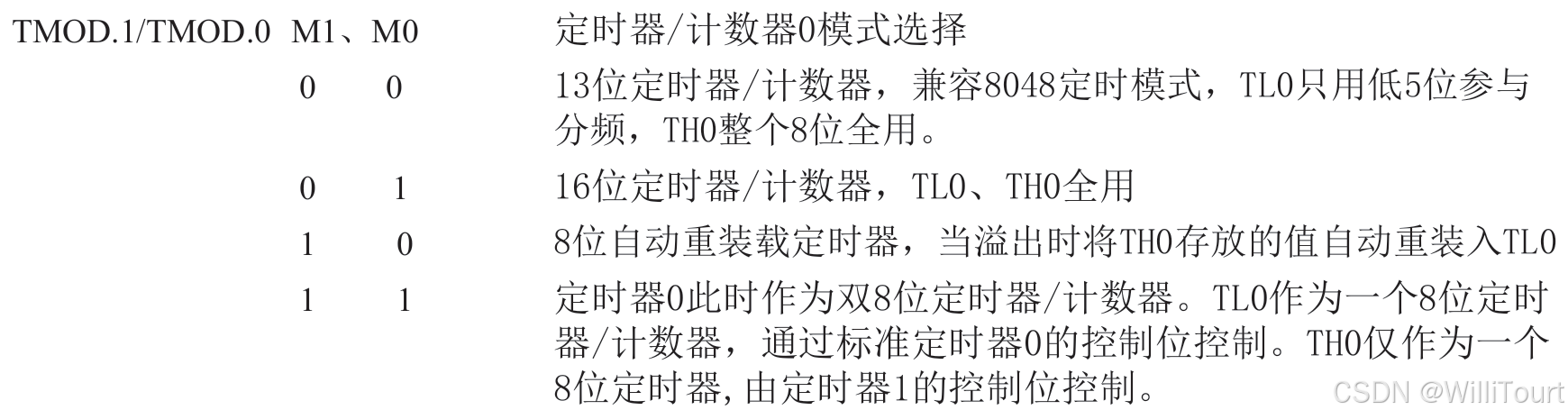

        M1&M0：模式选择。具体如下（以定时器0的设置为例）：

                        一般常用16位定时器/计数器模式，即M1置0，M0置1。

例如，设置一个定时器0，不使用外部中断源，使用16位模式：

    TMOD = 0x01;



(2) 赋初值

        赋TH和TL寄存器的初始值，也就是规定定时时长。比如刚才提到的50ms定时器的设置：

    TH0 = 0x3c; //二进制0011 1100
    TL0 = 0xb0; //二进制1011 0000
    //00111100 10110000 = 十进制15536

        这样做就给定时器赋了个15536的初始值。



(3) 启动

        位于TCON（定时器/计数器控制寄存器，可按位寻址）中的TR位用于控制定时/计数器的启停。（由于TCON更多与中断相关，其他TCON寄存器的信息，在之后中断系统部分有说明）

    TR0 = 1; //打开定时器0的开关



(4) 等待

        同样位于TCON的TF位用于记录定时器是否溢出。当定时器溢出后，TF位会自动变为1。我们只需要在代码中检测TF位是否为1，就可以确定定时时间是否已到。需注意：在TF变为1后，需要手动将TF重置为0，保证下次正常定时。



(5) 重置初值

        若需要定时较长时间，比如想定1秒的时间，但每次定时周期只有50ms，这时就需要连续（循环）定时20次。而每次50ms结束时，需要重置寄存器的初值，保证下次定时还为50ms（而不是溢出后变回0x0000，65.536ms）。所以每循环一次要为TH和TL重置初值。



(6) 清溢出

        即刚才说的，每次溢出后，需要将TF手动重置为0。其实置0的操作可以不用显式地写“TF0 = 0;”来清除。若使TH0和TL0重新赋值，这个操作就已经隐式地清除了TF0。

所以，虽然有些代码中没有显式地写TF0 = 0;来清除TF0，但是通过重新赋值TH0和TL0的操作，TF0已经被清除了。这是51中断处理的一个常见做法，可以简化代码并提高效率。





        总结：

        基本概念：51单片机有两个16位的定时/计数器T0和T1，每个由两个8位寄存器（TH和TL）组成。这些寄存器用于定时或计数，同一时刻只能使用其中一种功能。

        工作原理：上电后，寄存器初始值为0。定时器启动后，每隔一个机器周期，寄存器值自动加1，直到溢出（从65535回到0），表示一次定时结束。通过修改寄存器的初始值可以设定定时时长。

        编程步骤：

                报备：通过TMOD寄存器设置定时器功能，包括启动方式（GATE）、功能选择（C/T）和模式选择（M1和M0）

                赋初值：设置TH和TL寄存器的初始值，确定定时时长

                启动：通过TCON寄存器中的TR位控制定时器的启动

                等待：通过TCON寄存器中的TF位检测定时器是否溢出

                重置初值：需要连续定时时，每次定时结束后需要重置TH和TL寄存器的初值

                清溢出：每次溢出后，需要手动将TF位重置为0，以保证下次正常定时





二、中断系统

        中断就是在正常执行主程序时因某些中断条件触发，导致CPU停止当前运行的程序，转去执行中断条件下的程序，执行完后再返回刚才主程序中断的位置。以下是中断的运行原理和步骤：





        1.概念及编程步骤

(1) 中断源

        要让中断发生需要中断源。共有5种情况（中断源）可中断CPU当前执行的程序，分别如下：

        外部中断INT0（P3.2口），外部中断INT1（P3.3口），定时器T0，定时器T1，串口中断源





(2) 中断允许

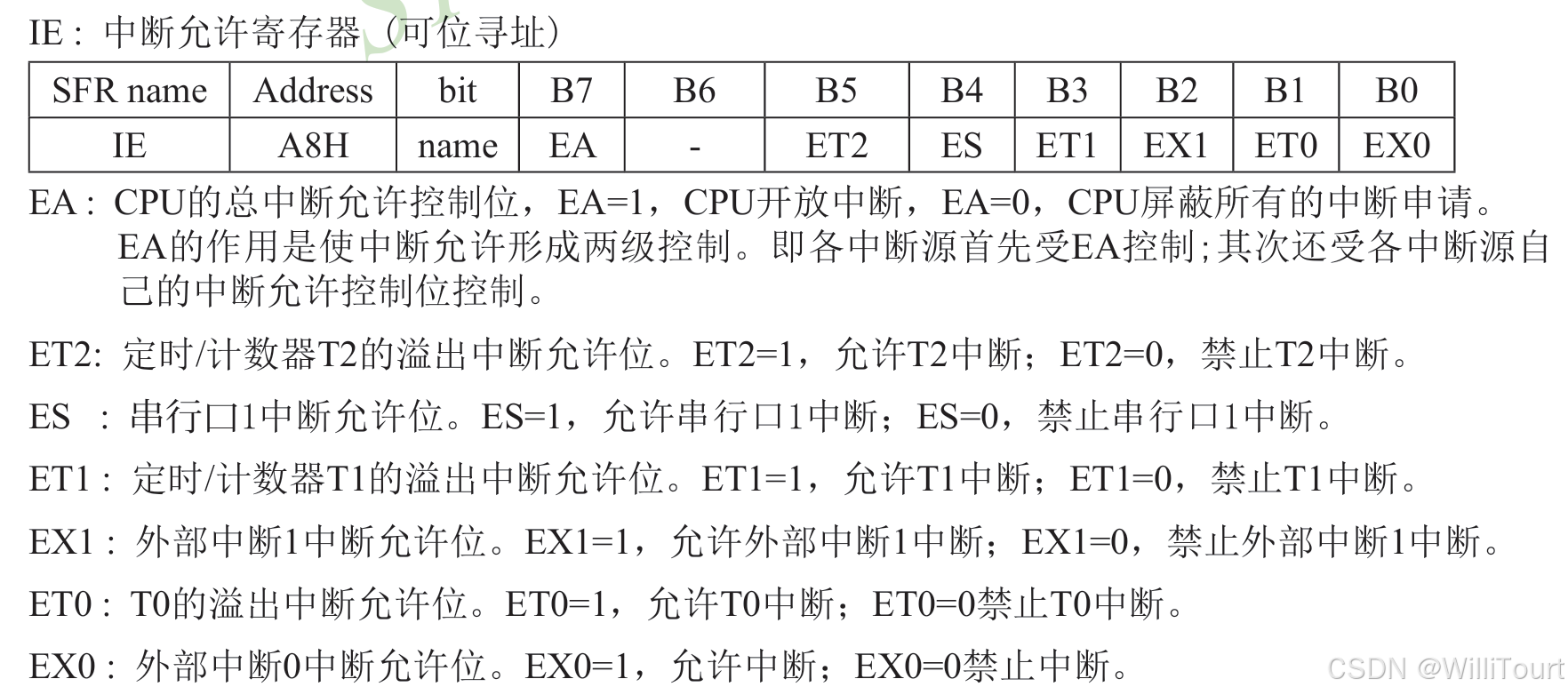

        用于规定哪些中断源可以触发中断。中断允许是使用专门的中断允许寄存器IE设置的，IE的每个位如下：

        IE就相当于各中断源的开关，哪位为1，其对应的中断允许就打开。





(3) 中断请求

        每个中断源对应了一个中断请求的形式和中断请求标志。在达到特定条件后，中断源会向CPU发出中断请求，同时改变中断请求标志的状态。CPU就根据中断请求标志的状态来判断是否有中断。不同中断源的请求形式如下：

中断源	请求形式
外部中断INT0	P3.2口低电平或下降沿
定时器T0	溢出
外部中断INT1	P3.3口低电平或下降沿
定时器T1	溢出
串口	总线接受/发送数据结束

        中断请求标志则是存放在TCON寄存器内的B7/B5/B3/B1位。比如定时器T0的溢出，同时会带动TF0自动置1，代表中断请求发出了。

        关于外部中断源，分为两种请求形式：下降沿（由高电平转低电平）触发和低电平触发。这两种触发方式也由TCON来设置。例如要设置INT0的请求形式为下降沿触发，则需要把TCON的IT0设置为1。

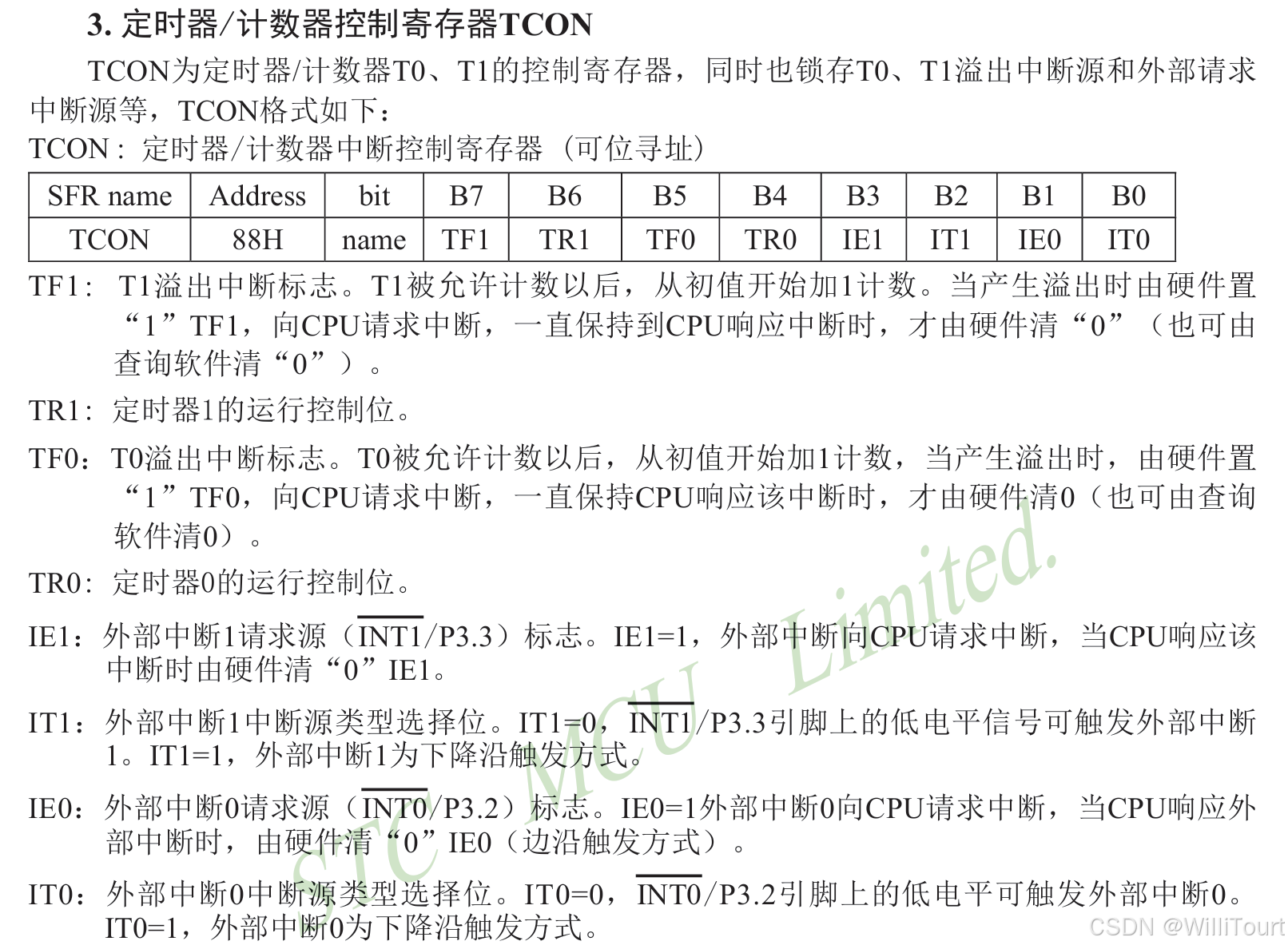

        TCON的信息如下：





(4) 中断处理

        在某中断源发出中断请求（中断请求标志位变成1）后，CPU首先会保存当前的断点（当前正执行的语句位置），然后开始执行中断服务程序。中断服务程序的格式如下：

函数返回类型 函数名(参数) interrupt 中断号 {
    函数内容
}

e.g.
void timer0() interrupt 1 {
    /*...content...*/
}

        可以看出中断服务程序的格式除了普通函数有的之外，还有一个表示这是中断程序的单词interrupt，以及一个中断号（中断查询次序号）。

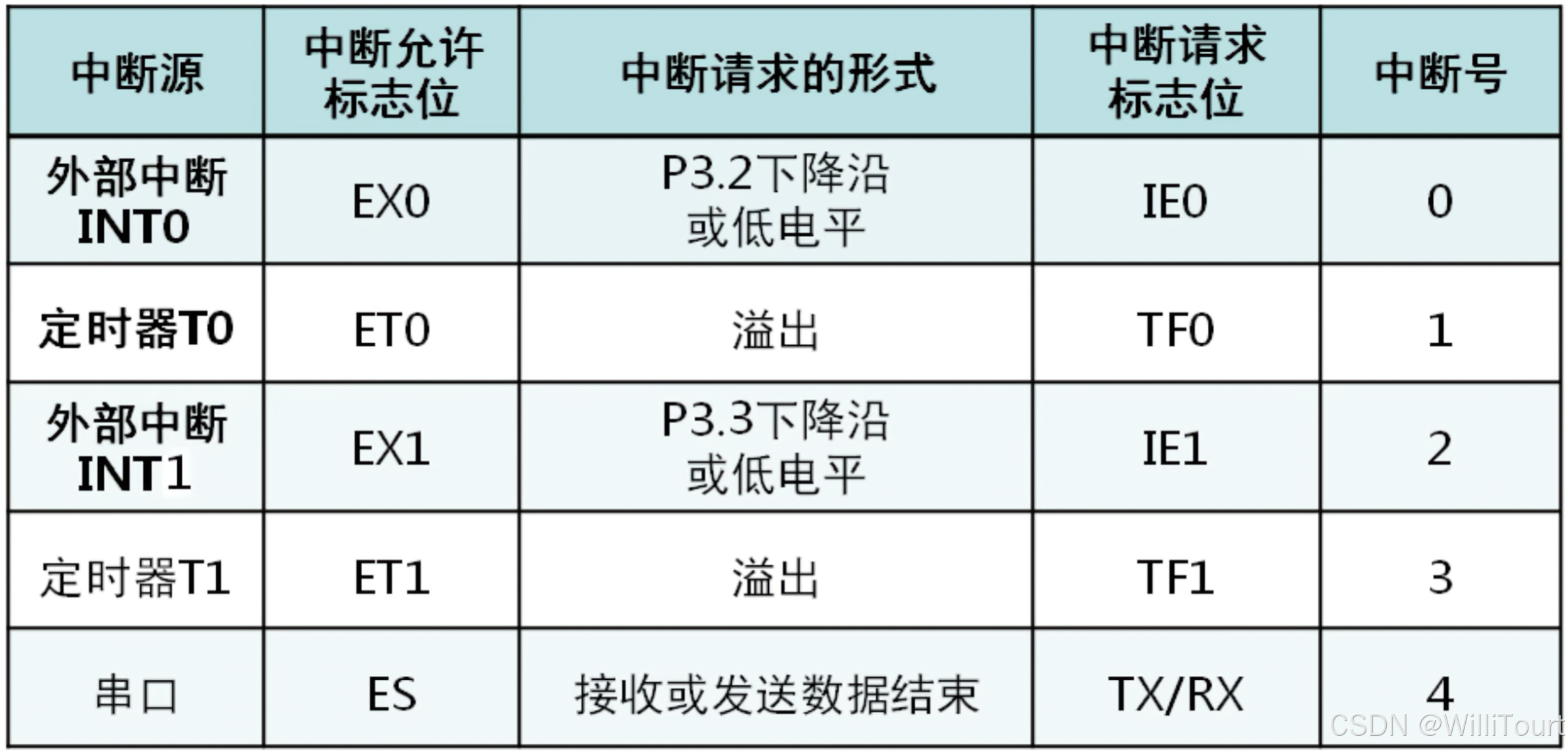

        在普通程序中，我们要执行一个函数，就是直接在代码行中加入函数名来跳转。而在中断程序中，中断函数的跳转不需要在代码行中写出，而是中断请求发出后，自动根据中断号跳转到对应中断程序。每个中断源对应的中断号如下：

中断源	中断号
外部中断INT0	0
定时器T0	1
外部中断INT1	2
定时器T1	3
串口	4

         完成中断程序的执行后，CPU重新找到断点的地址，然后返回到原程序继续向下执行。





总结：

        中断源：中断系统允许在特定条件下暂停当前程序，转而执行中断服务程序。有五种中断源可以触发中断：INT0、INT1、T0、T1和串口

        中断允许：通过中断允许寄存器IE来控制哪些中断源可以触发中断。IE寄存器的每一位对应一个中断源，设置为1表示允许对应的中断源触发中断

        中断请求：满足特定条件时，中断请求会被发出，并改变中断请求标志的状态。CPU根据这些标志来判断是否有中断需要处理。中断请求标志存放在TCON寄存器中

        中断处理：当一个中断源发出中断请求后，CPU会保存当前断点，然后执行相应的中断服务程序。中断服务程序的格式包括关键字interrupt和中断号，中断号对应于触发中断的中断源

        中断服务程序执行完毕后，CPU会返回到之前保存的断点位置，继续执行原来的程序。







        2.中断优先级

        如果在某一时刻发生了两个中断，或是一个中断正在执行，这时另一个中断请求发出，这种情况该执行哪个中断就涉及到不同中断的优先级顺序了。

(1) 自然优先级

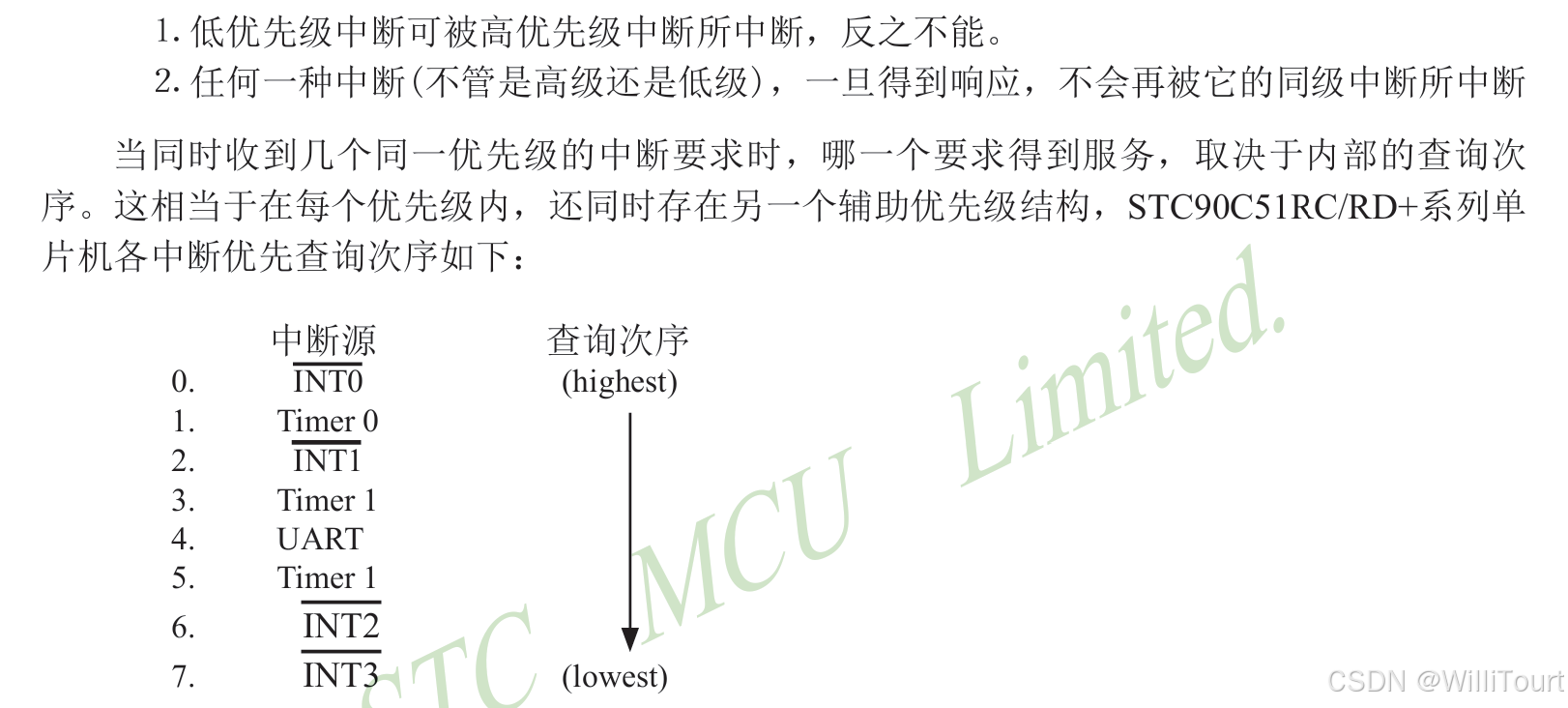

        51单片机有一个自然优先级，即单片机会按照硬件电路实现的默认顺序来响应中断，这个默认中断优先级顺序是根据中断号来排序的。具体的规则和自然优先级顺序如下图所示：

        如果多个中断同时发生（且没有手动设置优先级），CPU会根据这个顺序来决定先响应哪个中断。





(2) 手动修改优先级

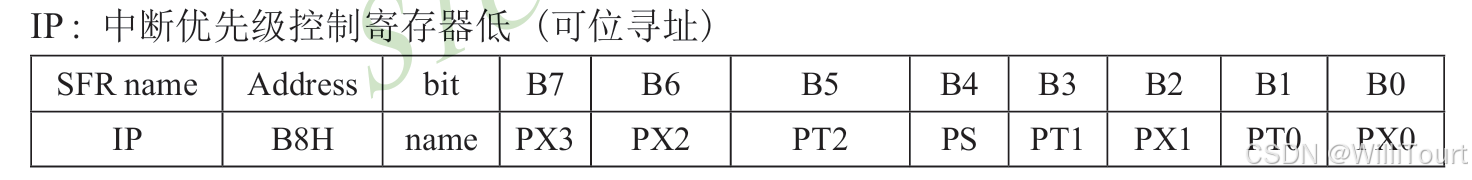

        当你的程序有某些特殊需求时（如需要定时器的计时非常准确），就可以通过IP（中断优先级寄存器）来手动修改优先级顺序。

                其中，每位名字的第一个字母P为Priority (优先级)

                第二个字母则分别是：S (Serial 串口) ，T (Timer 定时器)，X(eXternal 外部中断)

                （比如定时器1就是PT1，外部中断0就是PX0）

        通过分别给某位赋值1，就能设置此位为高优先级

        如果同时设置了两个高优先级，那么中断的执行顺序就是先按自然优先级排序高优先级（置1的）中断，再同样按自然优先级排序低优先级（置0的）。比如给两个定时器置1，那中断顺序就为：T0, T1, INT0, INT1, Serial

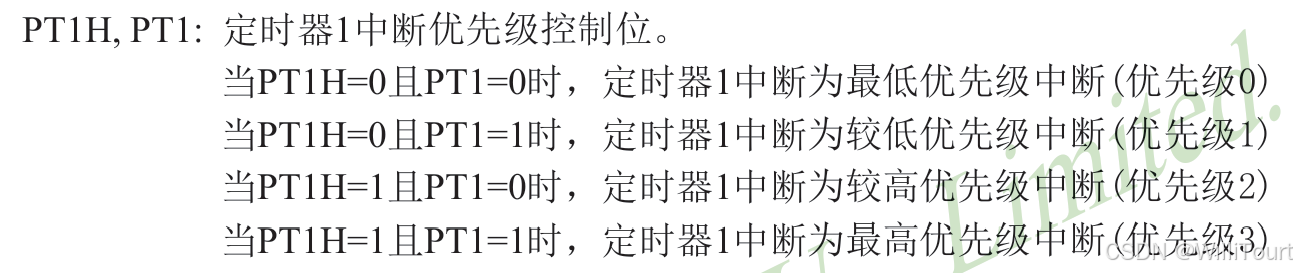

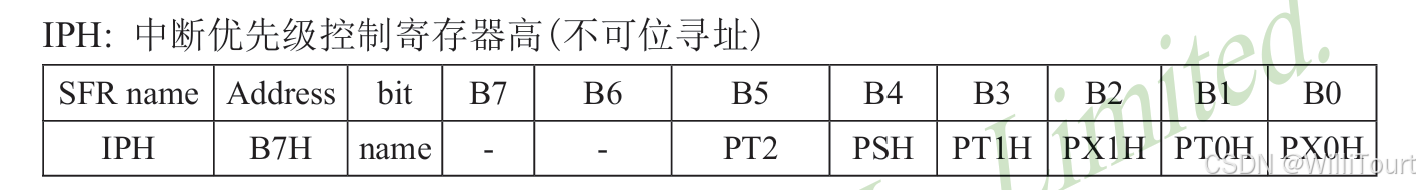

        如果想设置更多级优先，可以使用IPH寄存器。其操作与IP相同，只是设置的优先级能更高





(3) 中断嵌套

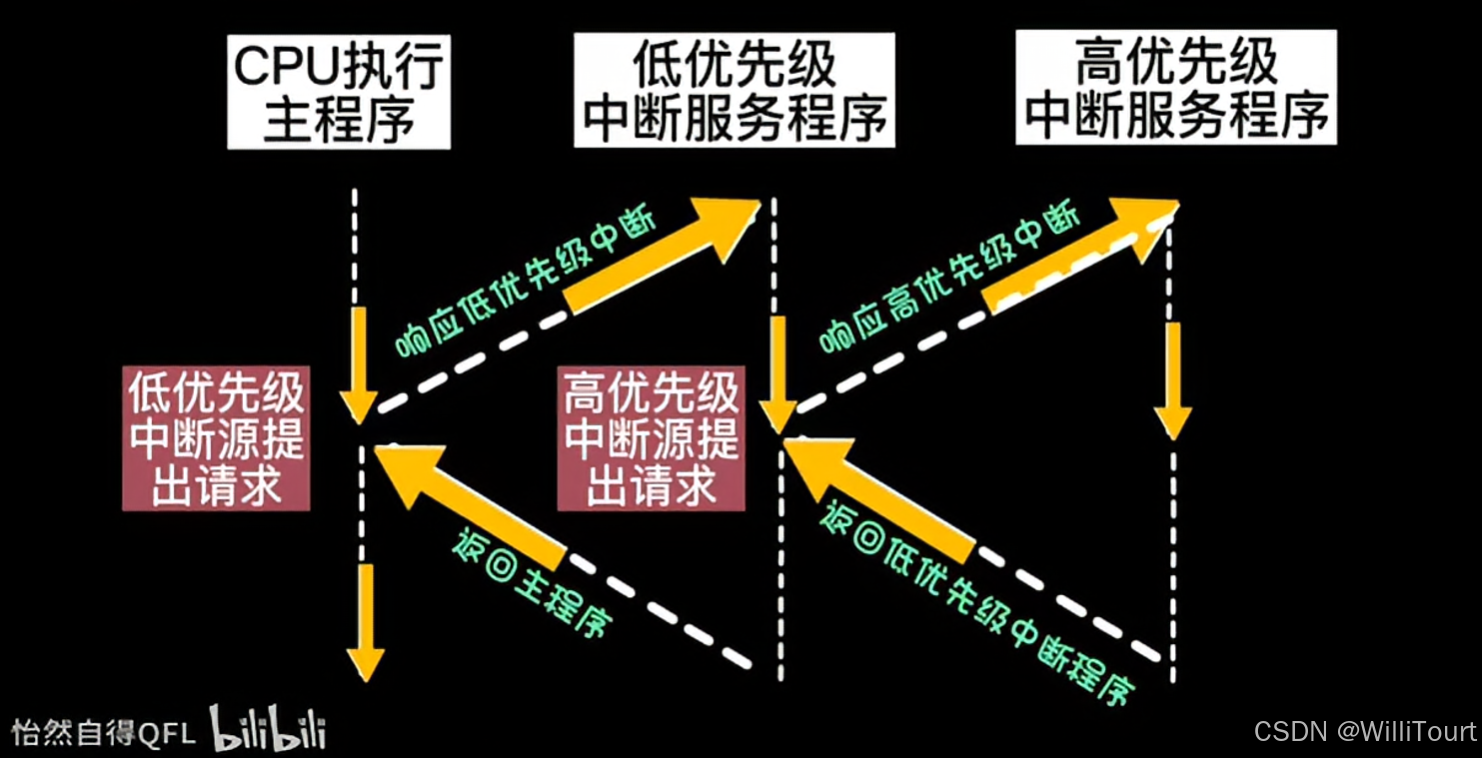

        这张图就很好描述了中断嵌套，不再赘述：

取自上述B站教程







 --END
