RV1126 RGA模块

一.RGA模块概念

1. RGA模块：就是处理VI模块获取的2D图像，可以裁剪、缩放、旋转、镜像、图片叠加等格式转换。可以理解为：VI模块从摄像头获取图片，通过RGA可以处理VI模块获取的的图片，然后输出成想要的样子。（VI模块相当于截图，RGA模块相当于编辑图片）





二.RGA结构体定义

1.RGA 结构体分为：RGA 区域属性结构体，RGA 属性结构体

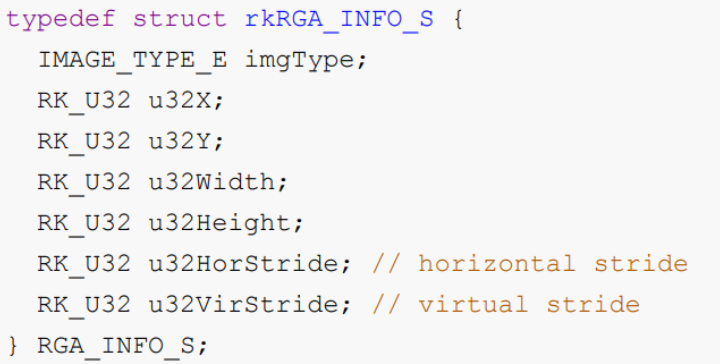

 区域属性结构体：

imgType：图像格式类型
u32X：RGA 的 X 轴坐标
u32Y：RGA 的 Y 轴坐标
u32Width：RGA 的宽度
u32Height：RGA 的高度
u32HorStride：虚宽，一般和宽度一样
u32VirStride：虚高，一般和高度一样

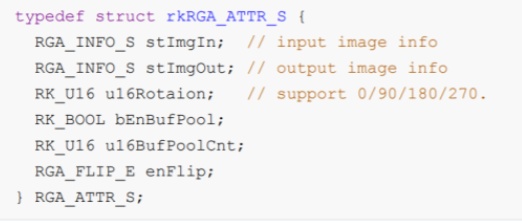

属性结构体：

stImgIn：输入图像信息，一般填写的是原分辨率参数。比方说 CMOS 摄像头分辨率1920*1080，则 stImgIn 分辨率就是 1920*1080
stImgOut：输出图像信息，一般填写的是原分辨率参数。比方说要输出的是 1280 * 720，stImgOut 分辨率就是 1280 * 720

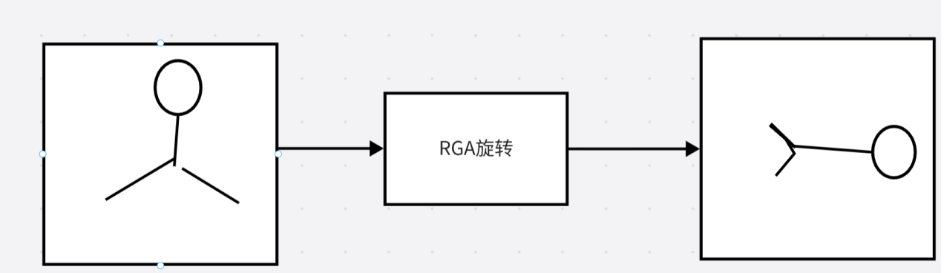

u16Rotation: 旋转角度，取值范围 0, 90 ,180, 270
bEnBufPool：使能缓冲池
u16BufPoolCnt：缓冲池计数

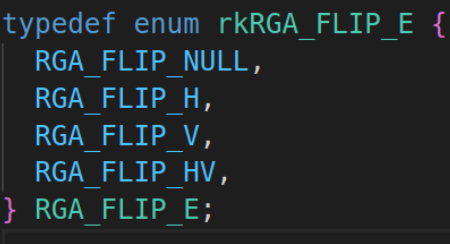

enFlip：镜像控制，RGA_FLIP_E 具体选项如下：









三. RGA 常用的 API

1.创建 RGA 通道

第一个参数：RGA 通道号，取值范围是[0, RGA_MAX_CHN_NUM]，也就是 16
第二个参数：RGA 通道属性结构体指针

2.销毁 RGA 通道

第一个参数：RGA 通道号

四.实现RGA获取数据

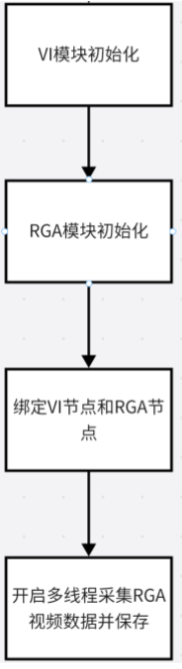

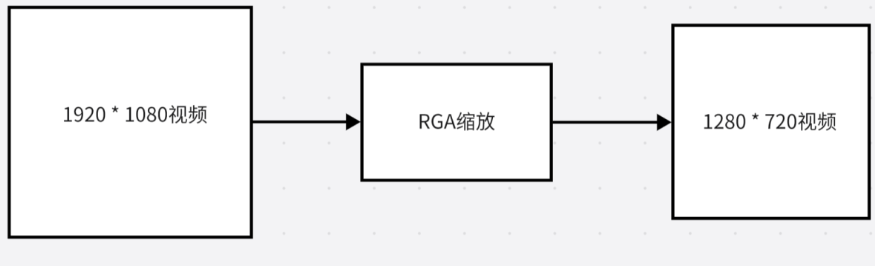

RV1126 VI 模块采集摄像头并通过 RGA 缩小分辨率然后保存到本地文件的流程

1.VI模块初始化

    int ret;
    RK_MPI_SYS_Init();//系统初始化
    VI_CHN_ATTR_S vi_chn_attr;
    vi_chn_attr.pcVideoNode = "rkispp_scale0";
    vi_chn_attr.u32Width = 1920;
    vi_chn_attr.u32Height = 1080;
    vi_chn_attr.enPixFmt = IMAGE_TYPE_NV12;
    vi_chn_attr.enBufType = VI_CHN_BUF_TYPE_MMAP;
    vi_chn_attr.u32BufCnt = 3;
    vi_chn_attr.enWorkMode = VI_WORK_MODE_NORMAL;
    //PIPE_ID是通道，相当于哪个摄像头；VI_CHN_ID是VI模块管道
    ret = RK_MPI_VI_SetChnAttr(PIPE_ID, VI_CHN_ID, &vi_chn_attr);
    if(ret)
    {
        printf("VI_CHN_ATTR Set Failed.....\n");
        return -1;
    }
    else
    {
        printf("VI_CHN_ATTR Set Success.....\n");
    }

    ret = RK_MPI_VI_EnableChn(PIPE_ID, VI_CHN_ID);
    if(ret)
    {
        printf("Enable_Vi  Failed.....\n");
        return -1;
    }
    else
    {
        printf("Enable_Vi  Success.....\n");
    }

    ret = RK_MPI_VI_StartStream(PIPE_ID, VI_CHN_ID);
    if(ret)
    {
        printf("Start Vi Failed.....\n");
        return -1;
    }
    else
    {
        printf("Start Vi Success.....\n");
    }

2.RGA模块初始化

    RGA_ATTR_S rga_attr;

    //先对获取数据初始化stImgIn
    rga_attr.stImgIn.u32Width = 1920;
    rga_attr.stImgIn.u32Height = 1080;
    rga_attr.stImgIn.imgType = IMAGE_TYPE_NV12;
    rga_attr.stImgIn.u32X = 0;
    rga_attr.stImgIn.u32Y = 0;
    rga_attr.stImgIn.u32VirStride = 1080;
    rga_attr.stImgIn.u32HorStride = 1920;

    //后初始化想转化成stImgOut
    rga_attr.stImgOut.u32Width = 1280;
    rga_attr.stImgOut.u32Height = 720;
    rga_attr.stImgOut.imgType = IMAGE_TYPE_NV12;
    rga_attr.stImgOut.u32X = 0;
    rga_attr.stImgOut.u32Y = 0;
    rga_attr.stImgOut.u32VirStride = 720;
    rga_attr.stImgOut.u32HorStride = 1280;

    //旋转角度为0
    rga_attr.u16Rotaion = 0;
    //缓冲池数为3
    rga_attr.u16BufPoolCnt = 3;
    //使能缓冲池
    rga_attr.bEnBufPool = RK_TRUE;
    //创建通道
    ret = RK_MPI_RGA_CreateChn(RGA_CHN_ID, &rga_attr);
    if(ret)
    {
        printf("RK_MPI_RGA_CreateChn Failed.....\n");
        return -1;
    }
    else
    {
        printf("RK_MPI_RGA_CreateChn Success.....\n");
    }

3.绑定 VI 节点和 RGA 节点

    //VI通道结构体指针
    MPP_CHN_S vi_chn_s;
    vi_chn_s.enModId = RK_ID_VI;//模块号
    vi_chn_s.s32ChnId = VI_CHN_ID;//通道号

    //RGA通道结构体指针
    MPP_CHN_S rga_chn_s;
    rga_chn_s.enModId = RK_ID_RGA;
    rga_chn_s.s32ChnId = RGA_CHN_ID;

    //绑定两个模块API
    ret = RK_MPI_SYS_Bind(&vi_chn_s, &rga_chn_s);
    if(ret)
    {
        printf("RK_MPI_SYS_Bind Failed.....\n");
        return -1;
    }
    else
    {
        printf("RK_MPI_SYS_Bind Success.....\n");
    }

4.开启多线程采集 RGA 的数据

    //main函数里面创建线程
    pthread_t pid;
    pthread_create(&pid, NULL, get_rga_data_thread, NULL);

void *get_rga_data_thread(void *args)
{
    FILE * rga_nv12_file = fopen("vi_rga.nv12", "w+");
    MEDIA_BUFFER mb;

    while (1)
    {
        //获取RGA模块，通道，-1为不阻塞
        mb = RK_MPI_SYS_GetMediaBuffer(RK_ID_RGA, RGA_CHN_ID, -1);
        if(!mb)
        {
            printf("get_rga_buffer break....\n");
            break;
        }

        printf("get_rga_buffer Success....\n");
        fwrite(RK_MPI_MB_GetPtr(mb), 1, RK_MPI_MB_GetSize(mb) ,rga_nv12_file);
        RK_MPI_MB_ReleaseBuffer(mb);
    }

    return NULL;
}

5.释放空间

    RK_MPI_VI_DisableChn(PIPE_ID, VI_CHN_ID);
    RK_MPI_RGA_DestroyChn(RGA_CHN_ID);
