套筒的扭转冲击模拟

在上篇文章中笔者介绍了一种垂直方向的平板冲击模拟，今天我们介绍一种扭转方向的冲击模拟。

与单一方向的冲击不同，当模拟扭转方向的冲击时，添加的速度是角速度，其步骤与添加单一方向的速度方法不同。

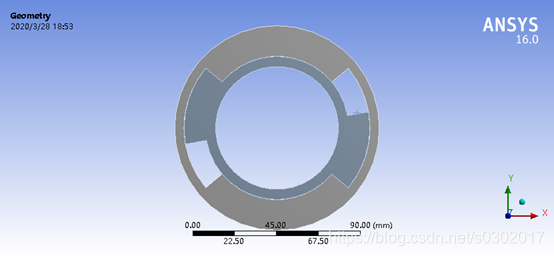

首先导入简化的模型：

这个模型的质量约为2kg。中间为冲锤，外部为接受冲击的锤砧。

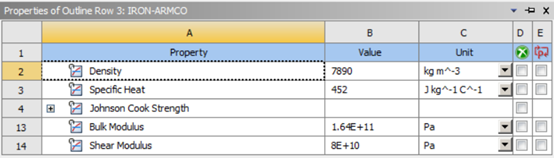

为锤砧添加材料：IRON-ARMCO，设为可变形。

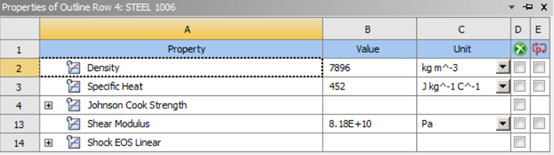

为锤添加材料：STEEL-1006，设为刚体，不可变形。

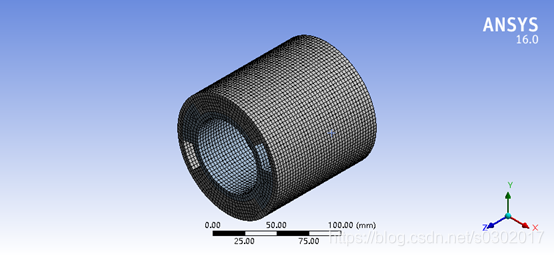

绘制网格：网格大小为3mm。

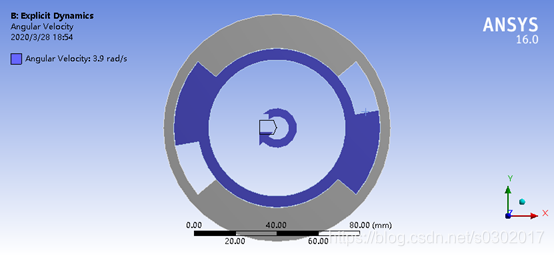

为冲锤添加角速度：2.97rad/s。这个角速度在初始条件选项卡中右键添加Angular Velocity

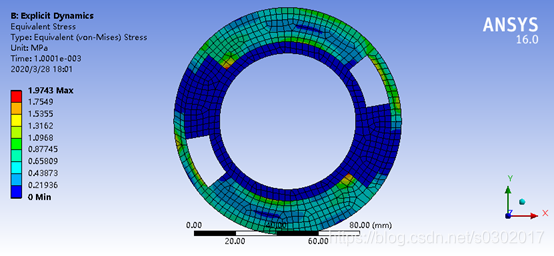

得到应力结果：

作者：GaiJM





可见冲击力在冲击面上随着半径增加呈现线性分布。
