Cubemx教程：USART1串口通信与HAL库应用

最新推荐文章于 2024-10-13 17:10:59 发布

原创最新推荐文章于 2024-10-13 17:10:59 发布 · 162 阅读

0 ·

CC 4.0 BY-SA版权

文章标签：

#单片机 #嵌入式硬件

本文介绍了使用CubeMX创建工程，配置USART1进行串口通信的过程，包括设置波特率、中断处理和发送数据。重点讲解了如何通过HAL库实现数据接收和发送，以及USART1在异步串行通信中的应用和功能特性。

一.使用cubemx创建工程

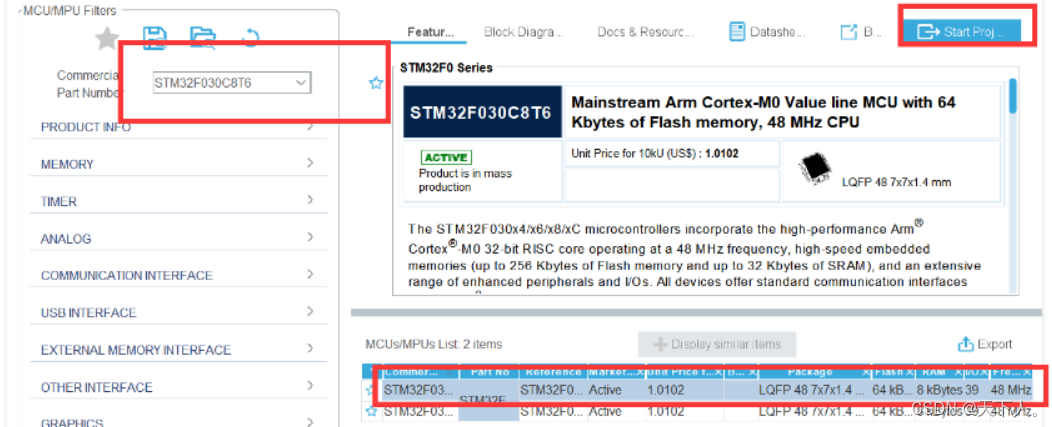

选择芯片类型

在这里插入图片描述
配置RCC

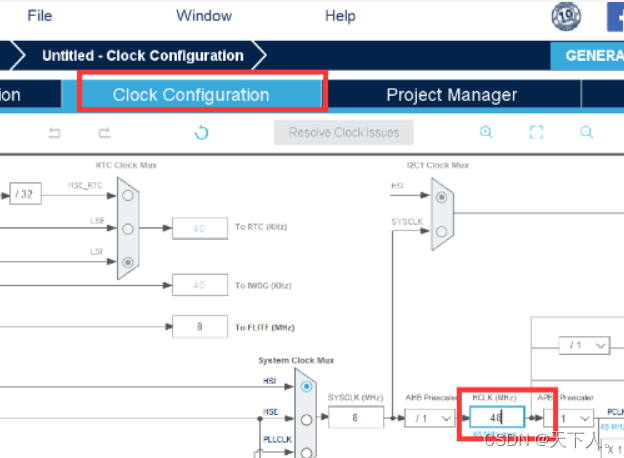

配置时钟树

在这里插入图片描述

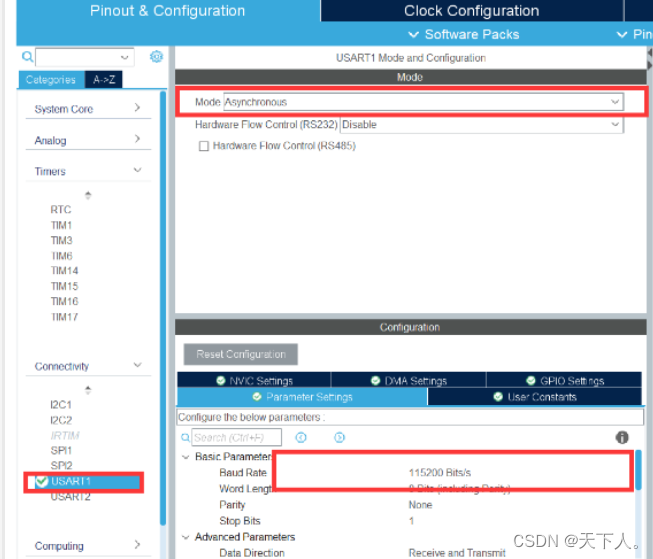

配置USAR1

开启这个串口和开启串口的中断
这里选择[波特率]115200，这里的波特率必须跟通信波特率相同否则会乱码。

在这里插入图片描述

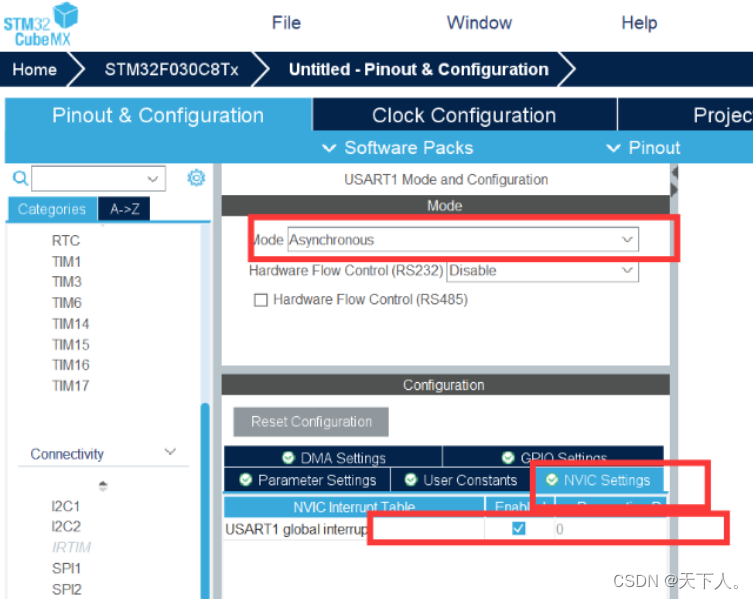

开启串口中断，后保存工程并打开

在这里插入图片描述

二.更改代码

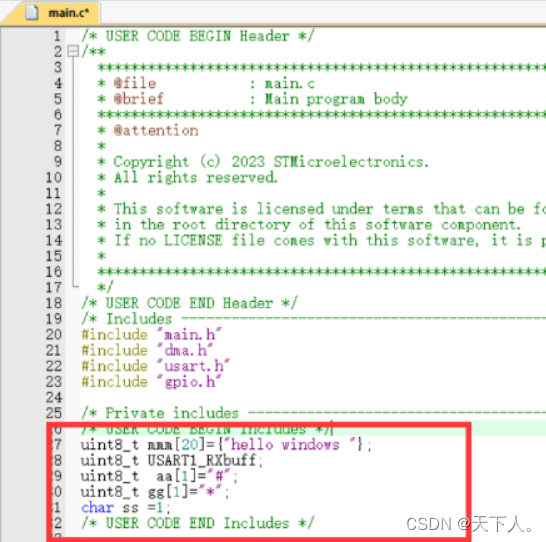

编写内部程序，在main.c中添加以下代码：

uint8_t mmm[20]={"hello windows "};
uint8_t USART1_RXbuff;
uint8_t  aa[1]="#";
uint8_t gg[1]="*";
char ss =1;

在这里插入图片描述

定义基本的参数

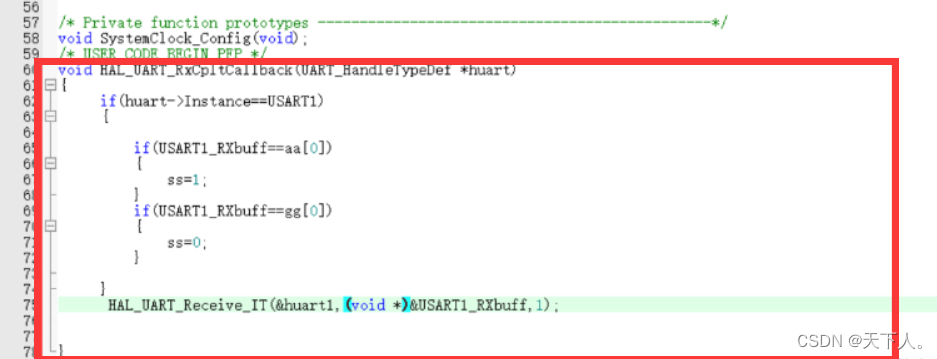

 void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
 {
        if(huart->Instance==USART1)
        {

          if(USART1\_RXbuff==aa\[0\])
          {
              ss=1;
          }
          if(USART1\_RXbuff==gg\[0\])
          {
                ss=0;
          }

      }
       HAL_UART_Receive_IT(&huart1,(void *)&USART1_RXbuff,1);

        }

在这里插入图片描述

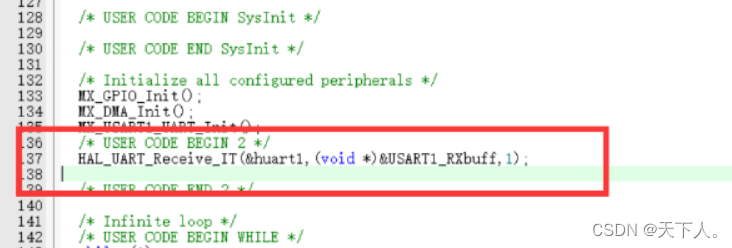

之后配置函数

 HAL_UART_Receive_IT(&huart1,(void *)&USART1_RXbuff,1);

在这里插入图片描述

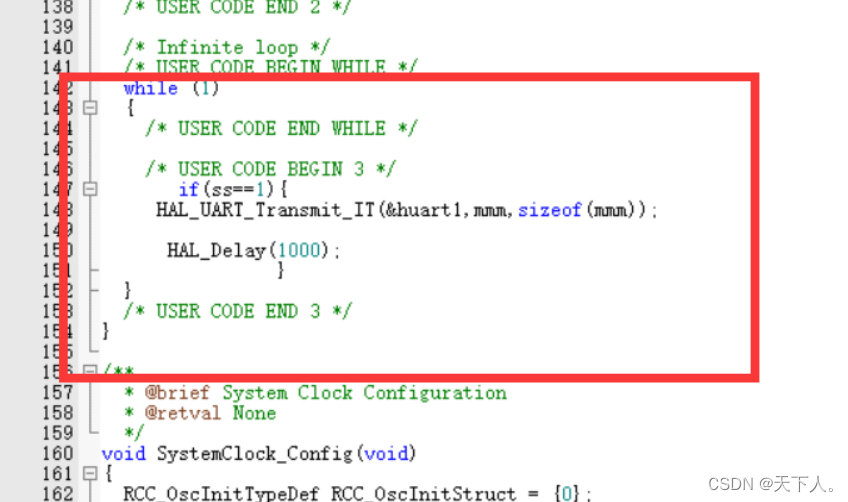

在main函数中while(1)循环中添加函数

 if(ss==1){
      HAL_UART_Transmit_IT(&huart1,mmm,sizeof(mmm));
       HAL_Delay(1000);
                   }

在这里插入图片描述

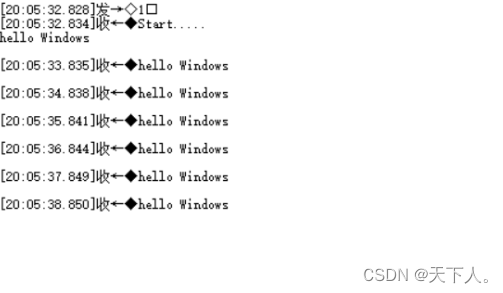

三.结果如下：

在这里插入图片描述

四.总结

串口通信通常以帧格式传输数据，包括起始信号、数据、停止信息和可能的校验信息。USART满足工业标准NRZ异步串行数据格式，并支持多种波特率，使其在不同应用中广泛使用。它还支持同步单向通信、半双工发单线通信、同步单向通信、半双工单线通信、LIN、智能卡协议和IrDA SIR ENDEC规范，可通过DMA实现高速数据传输。
