1、SCTLR

系统控制寄存器是一个64位寄存器，在ArmV8架构中提供SCTLR_EL1、SCTLR_EL2和SCTLR_EL3，都是最高级别的控制，包括对内存系统的控制。

SCTLR_EL1 在EL1和EL0提供最高级别的系统控制，AArch64系统寄存器SCTLR_EL1[31:0]在架构上映射到AArch32系统寄存器SCTLR[31:0]。

SCTLR_EL2 在EL2提供最高级别的系统控制，当HCR_EL2.E2H==1&&HCR_EL2.TGE==1时，这些控制也适用于EL0。如果EL2未实现，则该寄存器从EL3变为RES0。如果EL2未在当前安全状态下启用，则此寄存器无效。AArch64系统寄存器SCTLR_EL2[31:0]在架构上映射到AArch32系统寄存器HSCTLR[31:0]。

SCTLR_EL3 在EL3提供最高级别的系统控制，此寄存器仅在EL3实现时存在。否则，直接访问SCTLR_EL3会出现未定义。

在本文主要介绍CACHE及相关控制位如下：

M位, bit [0]

MMU控制位

0 MMU 被禁止
1 MMU 被使能

C位, bit [2]

数据缓存控制位

0 L1 D-Dache、统一缓(L2 Cache)、转换表（translation tables）不缓存
1 L1 D-Dache、转换表（translation tables）可缓存

I位, bit [12]

L1 I-cache控制位

0 Non-cacheable 不缓存
1 Cacheability 可缓存

可以通过如下指令读写：

MRS <Xt>, SCTLR_EL1

MRS <Xt>, SCTLR_EL2

MRS <Xt>, SCTLR_EL3

MSR SCTLR_EL1, <Xt>

MSR SCTLR_EL2, <Xt>

MSR SCTLR_EL3, <Xt>

2、CTR_EL0

缓存类型寄存器（Cache Type Register）是一个64位寄存器，主要提供有关缓存体系结构的信息，AArch64系统寄存器CTR_EL0[31:0]在架构上映射到AArch32系统寄存器CTR[31:0]。

其常用信息如下：

TminLine, bits [37:32]

Tag 的最小行

DminLine, bits [19:16]

D-Cache 的最小缓存行

IminLine, bits [3:0]

I-Cache 的最小缓存行

以上位字段均为只读，其算法都一样，比如读出DminLine的值为4，那么我们可以假设D-Cache 的最小缓存行为X Byte，通过log2（X / 4）= 4，得到 X=64，所以D-Cache 的最小缓存行为64 Byte。X / 4 是为了将Byte（字节）转换为Word（字）。

L1Ip, bits [15:14]

L1指令缓存策略，同样是只读，其定义如下：

00 保留
01 ASID-tagged Virtual Index, Virtual Tag (AIVIVT)
10 Virtual Index, Physical Tag (VIPT)
11 Physical Index, Physical Tag (PIPT)

注：从Armv8.0开始，值01被保留。

可以通过如下指令读取：

MRS <Xt>, CTR_EL0

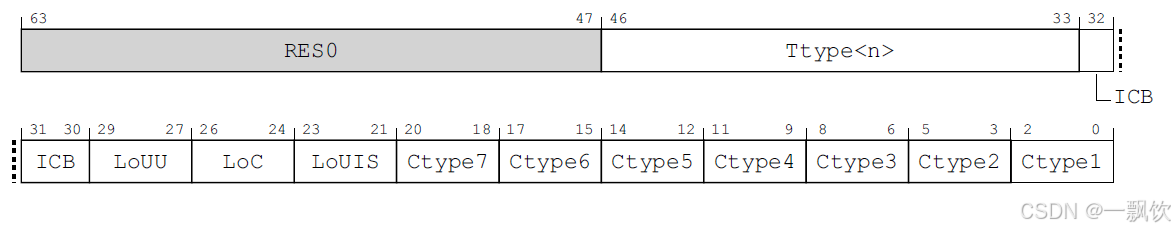

3、CLIDR_EL1

缓存级别ID寄存器（Cache Level ID Register）主要标识在每个级别上实现的缓存类型或缓存集合，这些缓存可以通过按set/way操作的架构化缓存维护指令进行管理，最多支持7级。同时标识缓存层次结构的一致性级别（LoC）和统一性级别（LoU）。通过读取此寄存器的值，可以知道当前指定的cache的leve和type。

是一个64位寄存器，AArch64 系统寄存器 CLIDR_EL1 的位 [31:0] 在架构上被映射到 AArch32 系统寄存器 CLIDR[31:0]。

其常用字段如下：

LoC, bits [26:24]

Level of Coherence for the cache hierarchy，这是一个维护缓存一致性的级别，该字段定义了在Clean / Invalidate到一致性点时必须被Clean / Invalidate的最后一级缓存。LoC值是一个缓存级别。

例如：

如果LoC值为3，Clean / Invalidate一致性点的操作要求L1, L2 和 L3缓存都被Clean / Invalidate，L4以后不需要维护。

如果LoC值为0，没有任何级别的缓存需要被Clean / Invalidate。

Ctype<n> , bits [3(n-1)+2:3(n-1)]

Cache Type字段，前面介绍，Cache最多支持7级，所以 n 取值为 1 到 7，此字段描述各级缓存的类型。比如Ctype1字段，描述的是L1缓存的类型。可以有以下等类型：

000 无缓存
001 只有指令缓存
010 只有数据缓存
011 单独的指令缓存和数据缓存
100 统一的缓存
其他值保留

如果我们从Ctype1开始向上读取缓存类型字段，一旦读取到一个值为“000”的情况，那么在之后的等级中就不存在可以管理维护的缓存。例如，如果读取到Ctype3值为“000”的缓存类型字段，那么Ctype4到Ctype7的值必须被忽略。

可以通过如下指令读取：

MRS <Xt>, CLIDR_EL1

4、CSSELR_EL1

缓存大小选择寄存器（Cache Size Selection Register），从名字上听起来或许有点不好理解，下面就介绍一下这个不友好的名字，这个寄存器的作用在于选择，此寄存器的修改，可以直接影响CCSIDR_EL1寄存器的值。

AArch64系统寄存器CSSELR_EL1[31:0]在架构上映射到AArch32系统寄存器CSSELR[31:0]。

其常用字段如下：

Level, bits [3:1]

所选择的Cache级别，对应如下：

000 L1 Cache
001 L2 Cache
010 L3 Cache
011 L4 Cache
100 L5 Cache
101 L6 Cache
110 L7 Cache
其他值保留

InD, bit [0]

所选择的Cache类型，对应如下：

0 数据或统一缓存
1 指令缓存

如果CSSELR_EL1.{TnD, Level, InD}被设置成一个未实现的缓存级别，那么在读取CSSELR_EL1的值将是未知的。在复位后，CSSELR_EL1字段值未知。

可以通过如下指令读写：

MRS <Xt>, CSSELR_EL1

MSR CSSELR_EL1, <Xt>

5、CCSIDR_EL1

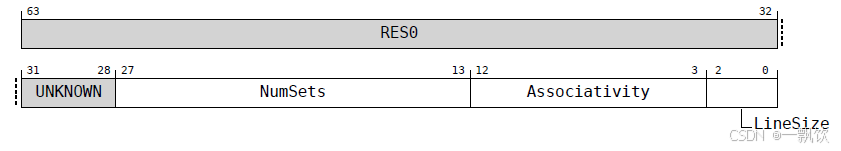

当前缓存大小ID寄存器（Current Cache Size ID Register），提供有关当前选定缓存的体系结构的信息，通俗点讲就是提供（Cache Line，set，way）等信息。前面提到CSSELR_EL1可以直接影响CCSIDR_EL1寄存器的值。所以在访问CCSIDR_EL1之前一定要设置所选择的缓存级别，一定要确保CSSELR_EL1设置的选择值正确。在实现FEAT_CCIDX和未实现FEAT_CCIDX的情况下，CCSIDR_EL1的bit位含义有所不同，具体如下：

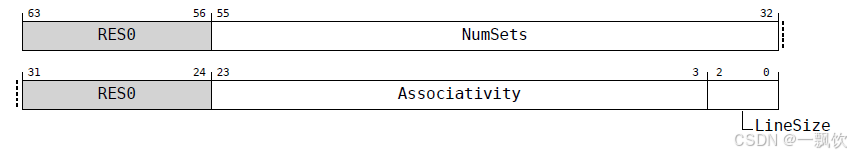

实现FEAT_CCIDX
