[TC3XX] 英飞凌TC3xx安全调试功能介绍

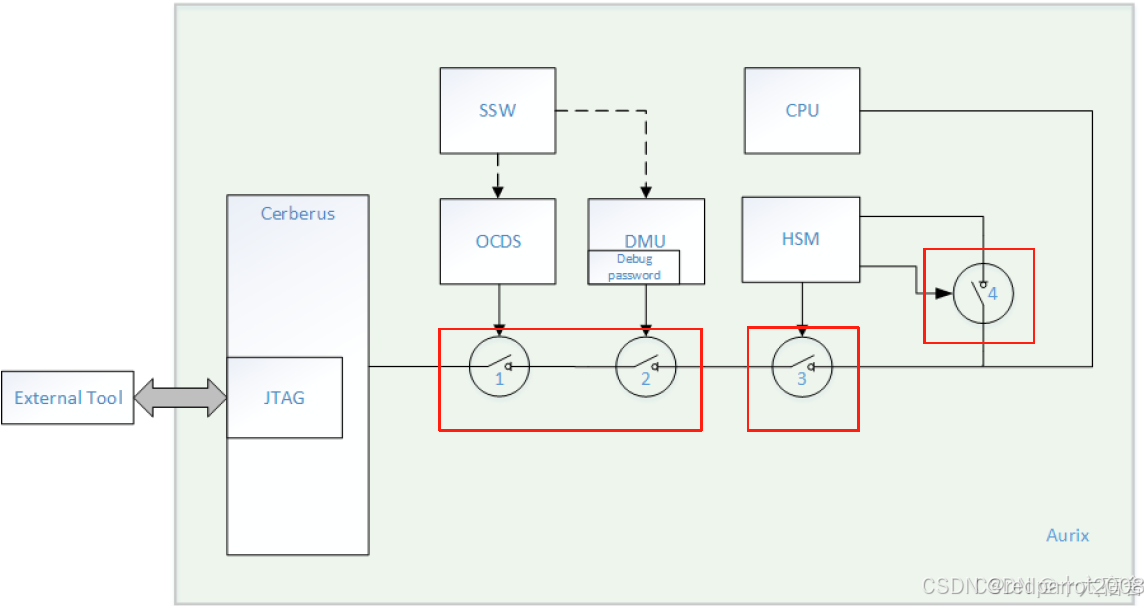

一、AURIX™ 调试接口保护- 内部开关概览

上图前边的两个控制门是由TriCore来控制，分别通过OCDS或者DMU模块，而后边的两个则是由HSM核控制，通过这两个门，HSM可以锁定对Host CPU的调试访问权限，也可以关闭HSM自身的调试支持。

UCB（User Configuration Block）是 DFlash 的一部分，用于存储设备启动配置和保护信息。总共有48个UCB块，每个UCB大小为512字节。某些 UCB 由一对 ORIG 和 COPY 组成，擦除一个时，另一个必须保持有效。

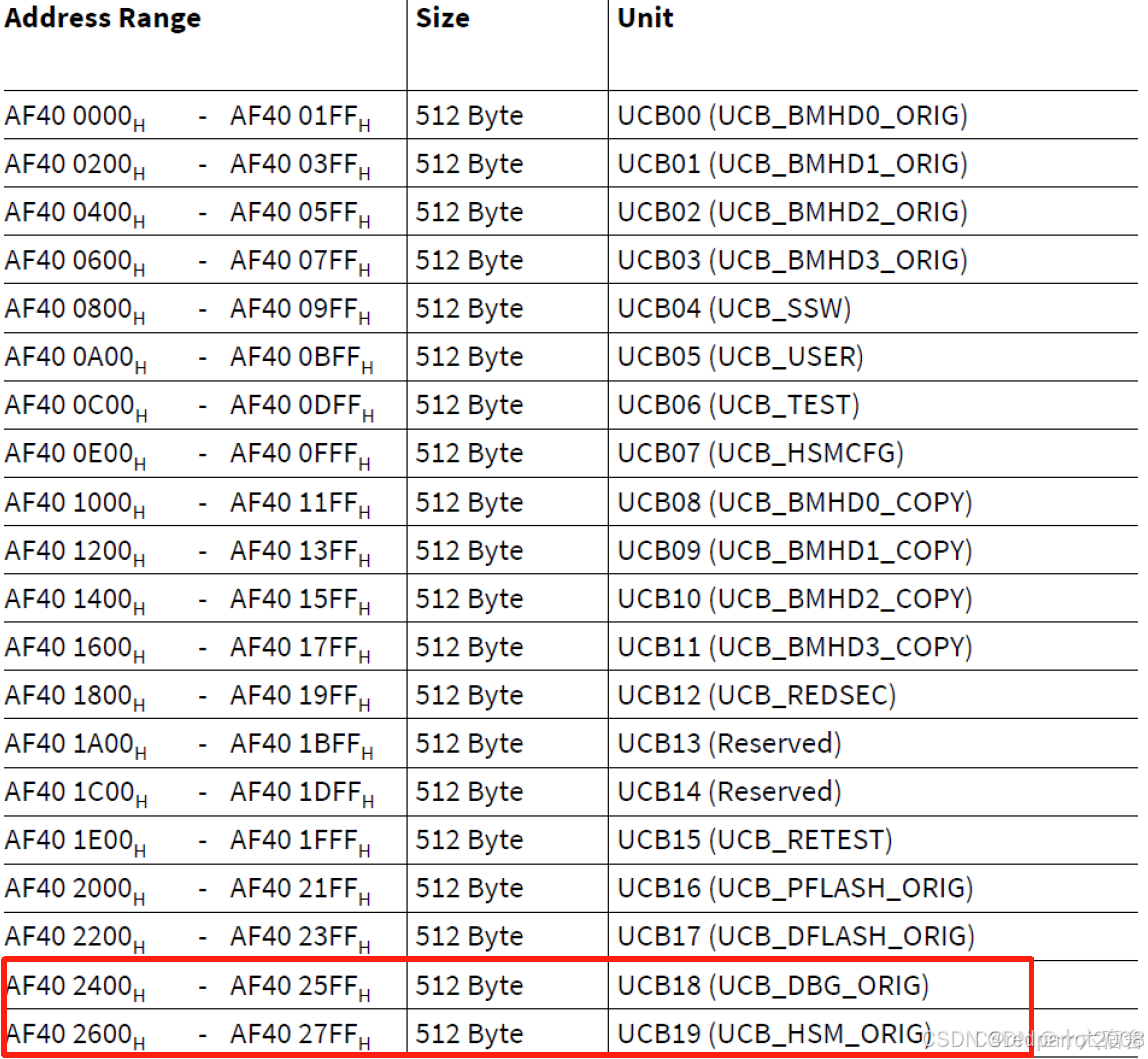

可以通过上图看到UCB18和UCB19分别对应的由TriCore核和HSM核（对应的UCB26和UCB27为UCB_DBG_COPY和UCB_HSM_COPY，图太长就不截了）。

调试保护

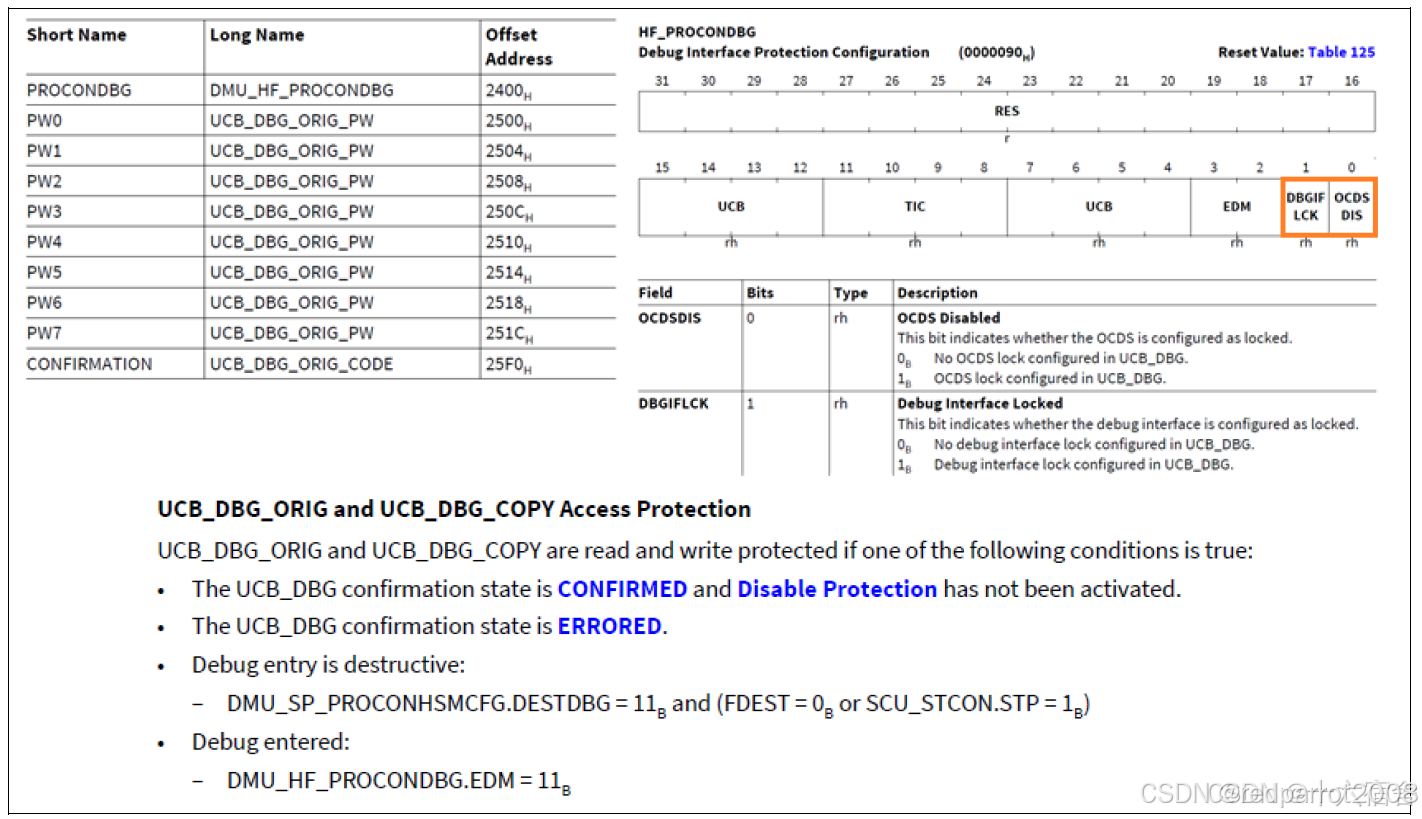

在设备启动之初总会评估UCB的内容，寄存器PROCONxxx（PROCONDBG对应UCB18，PROCONHSM对应UCB19）的值每次启动都会根据UCB的值完成配置。下图为UCB18的内容Layout。

其中PW0~PW7为保存 32 字节的密码。

• CONFIRMATION为固定 4 字节，确认UCB有效性。
  • 0x57B5327F：UCB状态为CONFIRMED，UCB的读写会被禁止。
  • 0x43211234：UCB状态为UNLOCKED，UCB可读写。
  • 0x00000000：UCB状态为ERASED，芯片将不会再启动。
  • 其余值：UCB状态为ERRORED，芯片将不会再启动。

2. PROCONDBG中的Bit 0（OCDSDIS）和Bit 1（DBGIFLCK）与安全调试口有关。

• 当 OCDSDIS = 1 且 DBGIFLCK = 1 时，调试接口会被锁定。

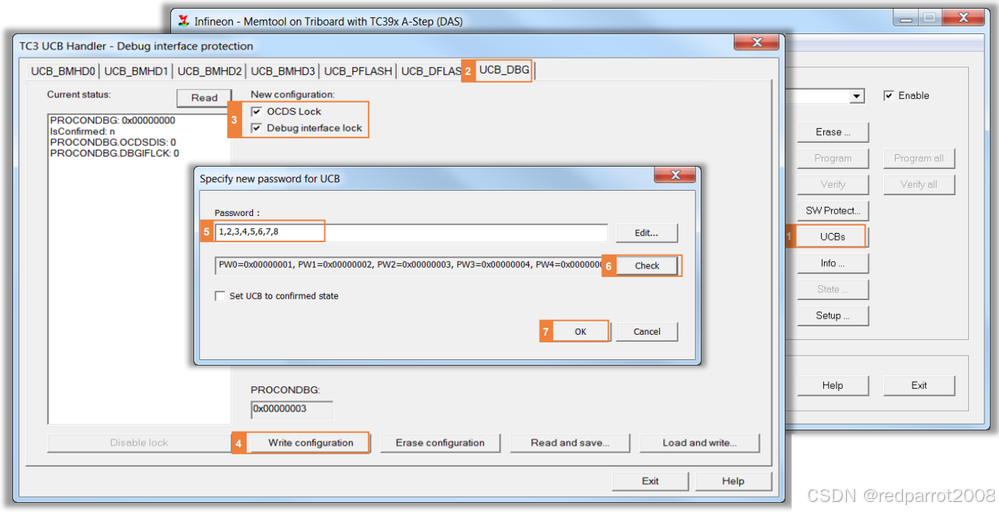

     这时可以通过调试工具或 MEMTOOL，使用 32 字节密码来解锁调试接口。

如图：

• 但是如果 OCDSDIS = 1 且 DBGIFLCK = 0，即使输入正确密码，也无法解锁调试接口。

                此时需要在 TC3XX 应用程序中提供密码，并执行 “disable protection” 命令序列来解锁调试接口。

注意：如果没有使用密码，默认密码为全零。

• 当 OCDSDIS = 0 且 DBGIFLCK = 0，则无此加密调试口功能，但是若UCB_DBG处于确认状态，则那么调试接口将不会被锁定，但UCB的读写访问将受到限制。用户必须在应用程序代码中执行禁用保护命令序列，同时使用正确的调试接口密码，以暂时禁用UCB访问保护。

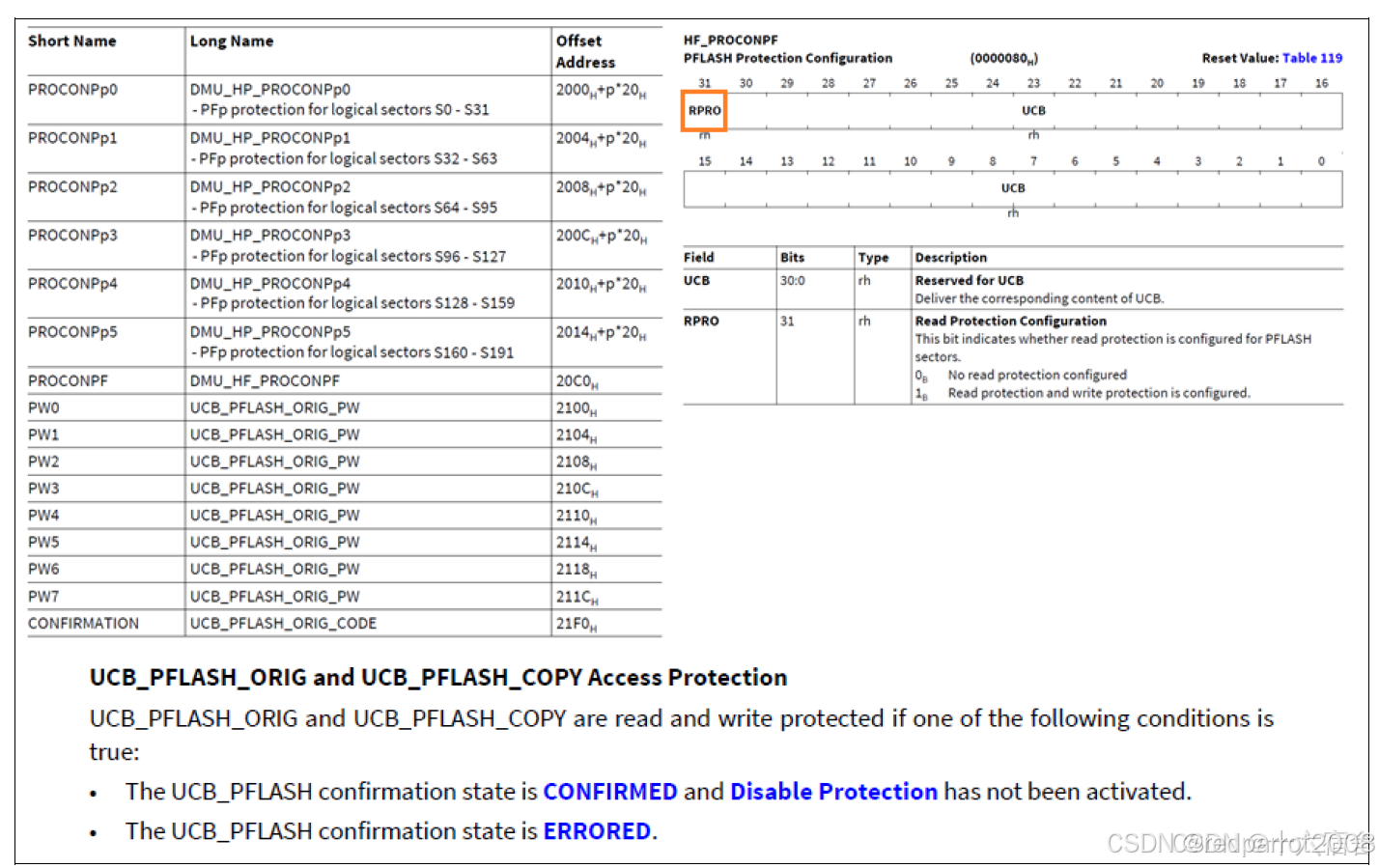

3. PFLASH读写保护

PFLASH读写保护（DFlash保护与PFlash大致相同，这里就不赘述了）。

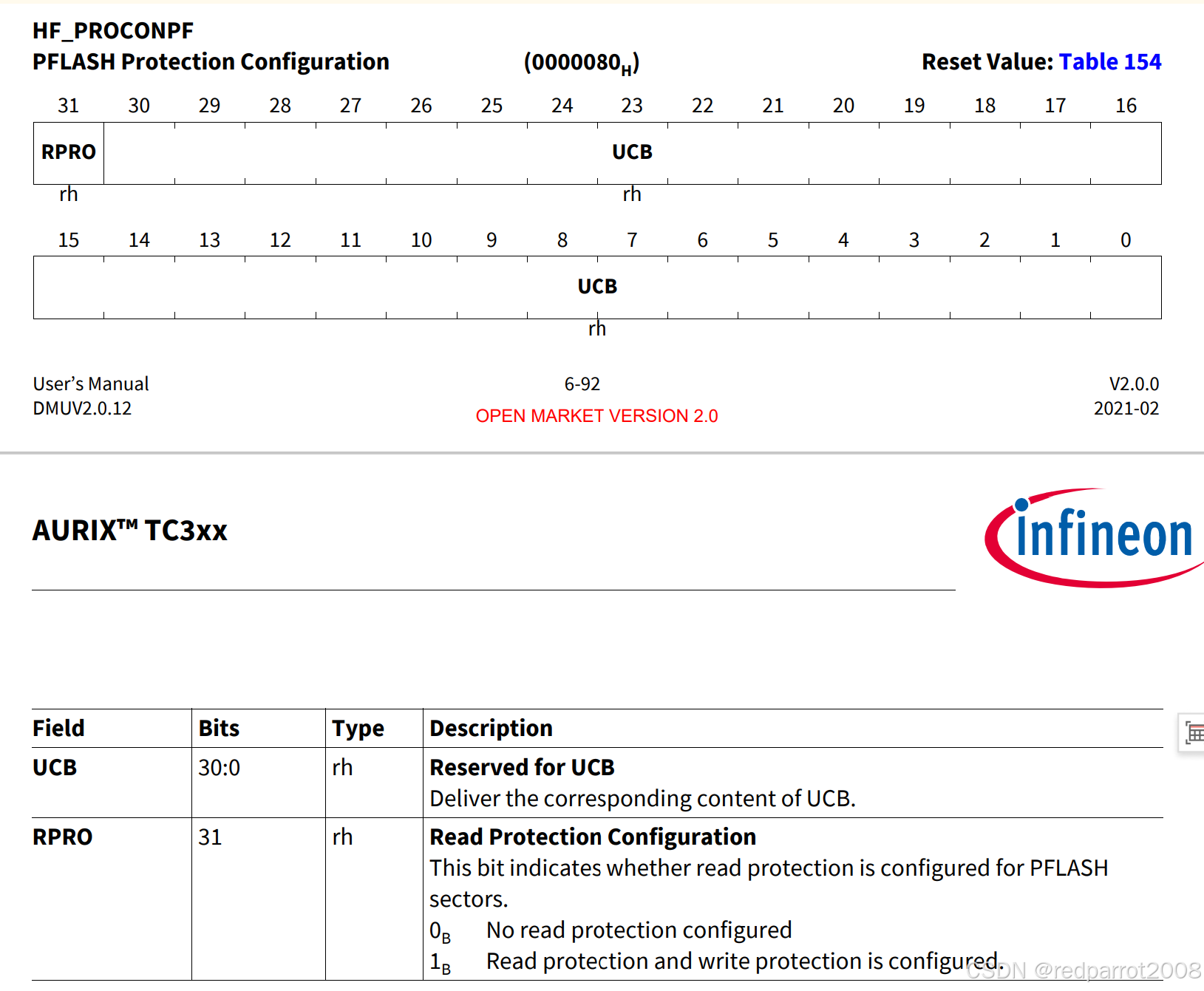

在PROCONPF寄存器里的RPRO会在启动保护之后置位。由于PFLASH读保护会同时锁定调试接口，所以必须确保DBGIFLCK=1，才能通过调试器解锁调试接口。

UCB在UNLOCK状态时，UCB可以重复擦写。

当CONFIRMED状态时（相当于写保护），只有输入正确的密码，用" Disable Protection”命令序列对 UCB 临时解密，才能再操作UCB。

而此时在Memtool界面下，一旦UCB处在CONFIRMED状态，则就不能再改变UCB的状态了。在量产的程序中，必须改为CONFIRMED状态，因为在UNLOCK状态下，UCB的Password部分是可以读出来的（在调试器连接不上情况下，也还是可以通过 ASCBootloader 读出来）。

在使能了调试保护后，当UCB_DBG的CONFIRMATION改为CONFIRMED后，只要知道调试密码，依然还是可以调试，但是HSM在使能了调试保护后，当UCB_HSM的CONFIRMATION改为 CONFIRMED后，那么HSM的代码就永远不能调试了，除非在HSM的代码中加入一段后门代码，例如检测到一个信号或者命令后，把UCB中的调试保护解除。UCB_HSM被CONFIRMED 后，只有 HSM代码才能操作这块UCB。

调试口加密以及调试方法

设置调试加密的有三种方法：

• 分别是在Memtool界面上设置，
• 在程序中用数据定义UCB区域内容（这样在程序刷写的过程中就会将对应UCB区域内容写入），
• 在代码中直接用Flash命令操作UCB。

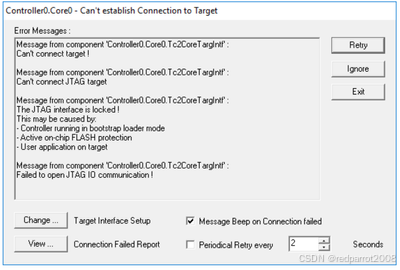

如果在调试加密的情况下，正常连接仿真器会连不上。

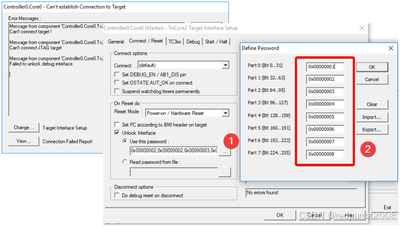

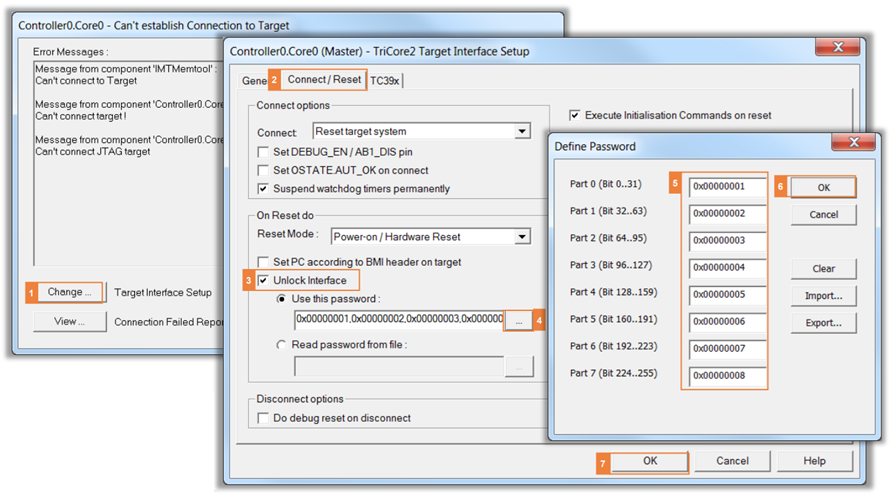

连接调试器时，如果出现报错，请点击 MEMTOOL 中的 CHANGE 按钮，然后选择 CONNECT/RESET 标签页，点击 UNLOCK INTERFACE，输入 8 个 WORD（每个 WORD 4字节）作为密码，最后点击 OK 即可解锁。如图：

4.PFLASH 读保护

1. 使能读保护

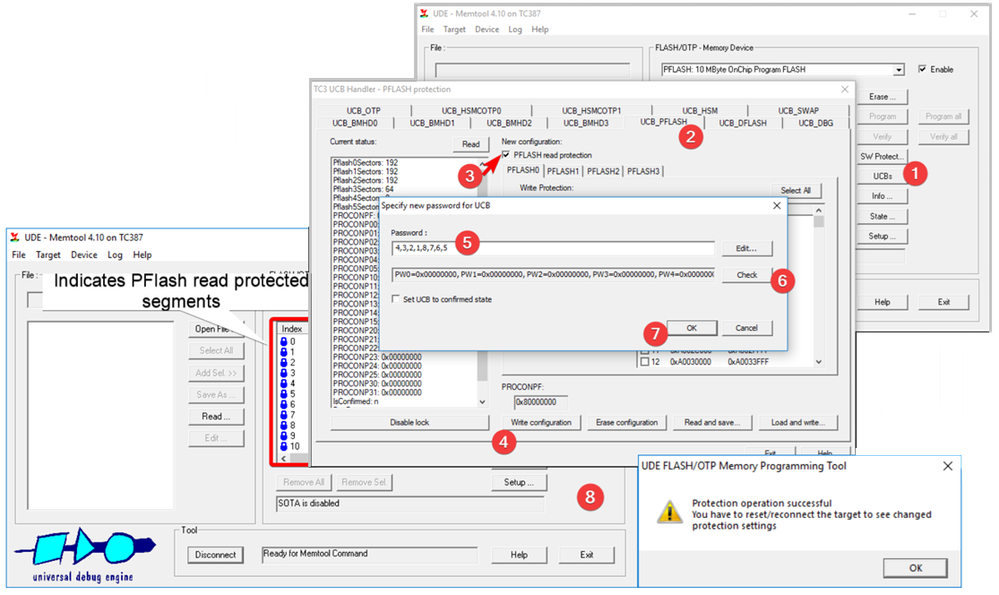

   PFLASH 可以通过选择 “PFLASH READ PROTECTION” 来启用读保护。通常一个扇区（SECTOR）大小为 16KB，可以选择对某个扇区进行读保护。启用后，调试器将无法读取 PFLASH 的内容。在MEMTOOL 的 UCB_PFLASH 中，需要勾选 “PFLASH READ PROTECTION” （即设置RPRO=1），并指定 8 个 WORD 的密码。由于PFLASH读保护会同时锁定调试接口，所以必须确保DBGIFLCK=1，才能通过调试器解锁调试接口。如图：

如果 DBGIFLCK=0，即使密码正确，SSW 也无法解锁调试口。
在这种情况下（RPRO=1 且 DBGIFLCK=0），只能通过 TC3XX 应用代码执行 “DISABLE PROTECTION” 命令序列来解锁，
具体参考手册 6.5.2.2.3 节。

    2.临时禁止读保护

在 MEMTOOL 中，点击 UCB，修改 UCB_PFLASH，点击 “Disable Lock”，输入密码后点击确认即可。

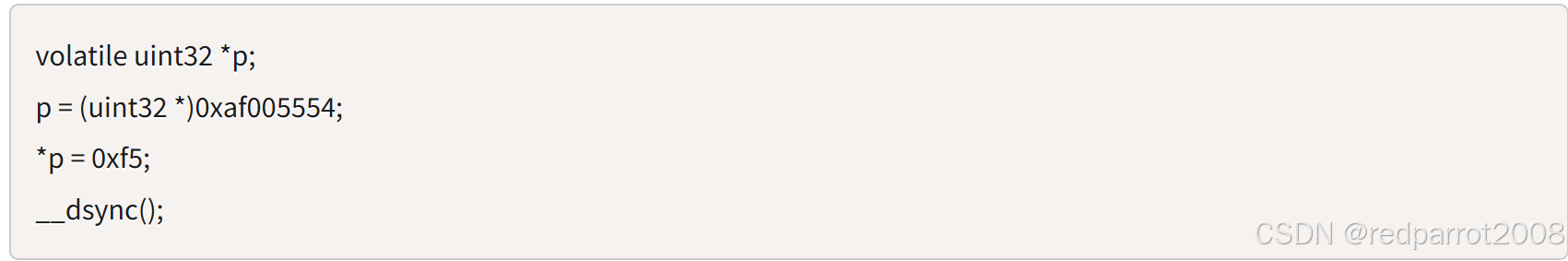

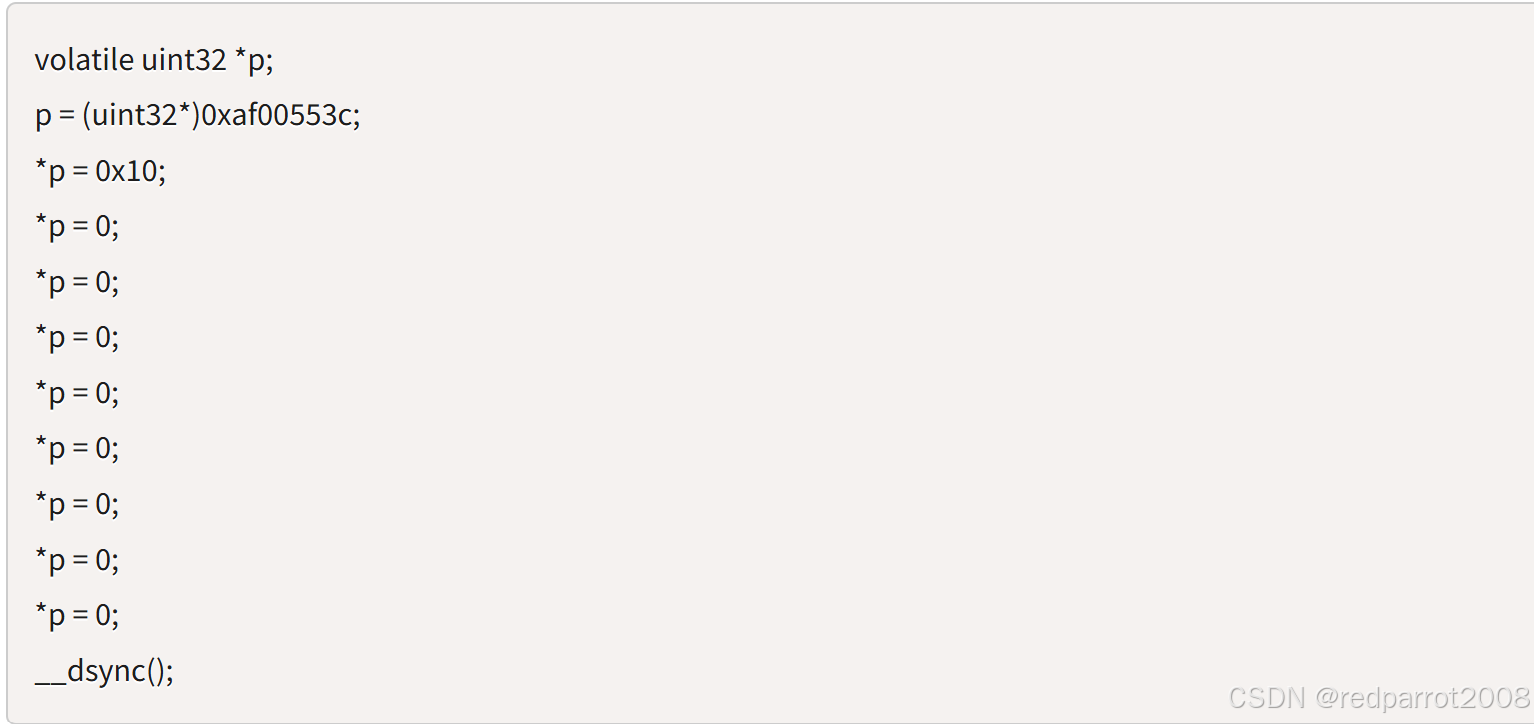

        2.1 以下是 BOOTLOADER 代码示例，用于临时解锁读保护：



可以通过查看 DMU 寄存器的位来判断操作是否成功, DMU_HF_PROTECT.PRODISP = 1;

        2.2 以下是应用代码示例，用于恢复读保护：

可以通过查看DMU寄存器的位来判断操作是否成功, DMU_HF_PROTECT.PRODISP = 0;

5. UCB的处理

用户可以参考用户手册 UM 中第 6.8 章和 6.5.4.3 节了解 UCB 相关内容。

设备无法启动时，通常有以下几种原因：

1. 对于单 UCB，有两个 CONFIRMATION CODE，如果 ORIG 和 COPY 的 CONFIRMATION CODE 都处于 ERRORED 状态（错误），则UCB无效。

2. 对于双 UCB，如果 ORIG 和 COPY 的 CONFIRMATION CODE 都错误或被擦除，设备无法启动。

3. UCB 存在不可校正的 ECC 错误。

如果出现上述任一问题，SSW 将无法启动设备，设备会永久锁死。

双密码 UCB（ORIG 和 COPY）编程流程

1. 确保 ORIG 和 COPY 的 UCB 的 CONFIRMATION CODE 均为 CONFIRMED 状态。
2. 使用密码解除写保护。
3. 擦除 COPY UCB。
4. 编程 COPY UCB，并设置 CONFIRMATION CODE 为CONFIRMED。
5. 擦除 ORIG UCB（此时保护来自 COPY 副本）。
6. 编程 ORIG UCB，并设置 CONFIRMATION CODE 为 CONFIRMED（保护来自 ORIG 副本）。
7. 重新使能写保护。

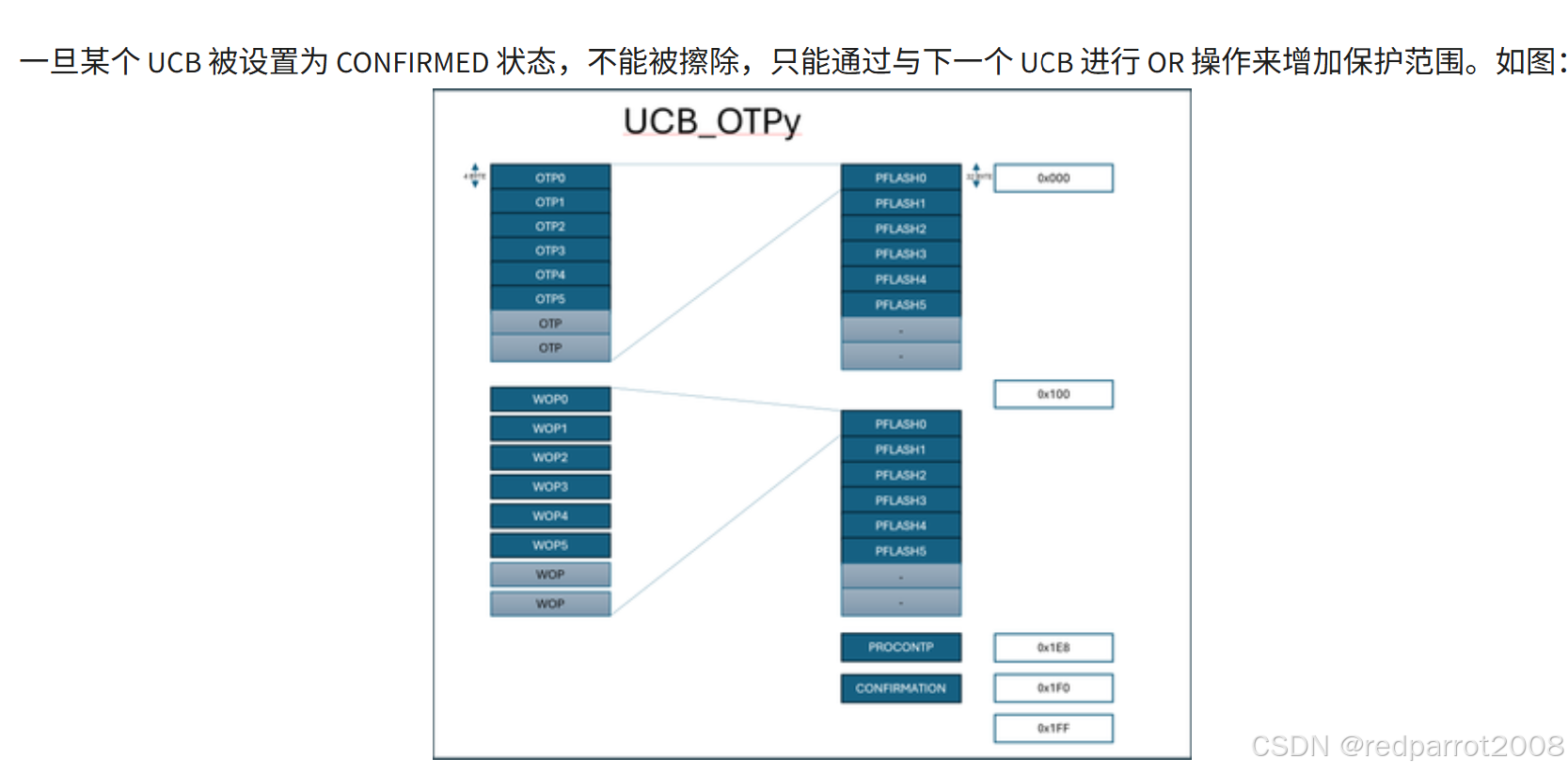

关于UCB_OTPy

• 每个 UCB 大小为 512 字节，包含 6 组 OTP（一次性可编程）保护。

• 每组 OTP 占 32 字节，其中 6 个 WORD 有效。

• 每个 WORD 包含 32 个 BIT，每个 BIT 对应一个 16KB 的扇区保护。

• 每个 UCB 还包含 6 组 WOP（写一次保护），

• 每组 WOP 占 32 字节，6 个 WORD 有效，结构同 OTP。

• 一共有 8 个 UCB，每个 UCB 都包含 ORIG 和 COPY 两个副本。

6. MEMTOOL 错误界面说明

解锁调试接口（对应错误提示界面）

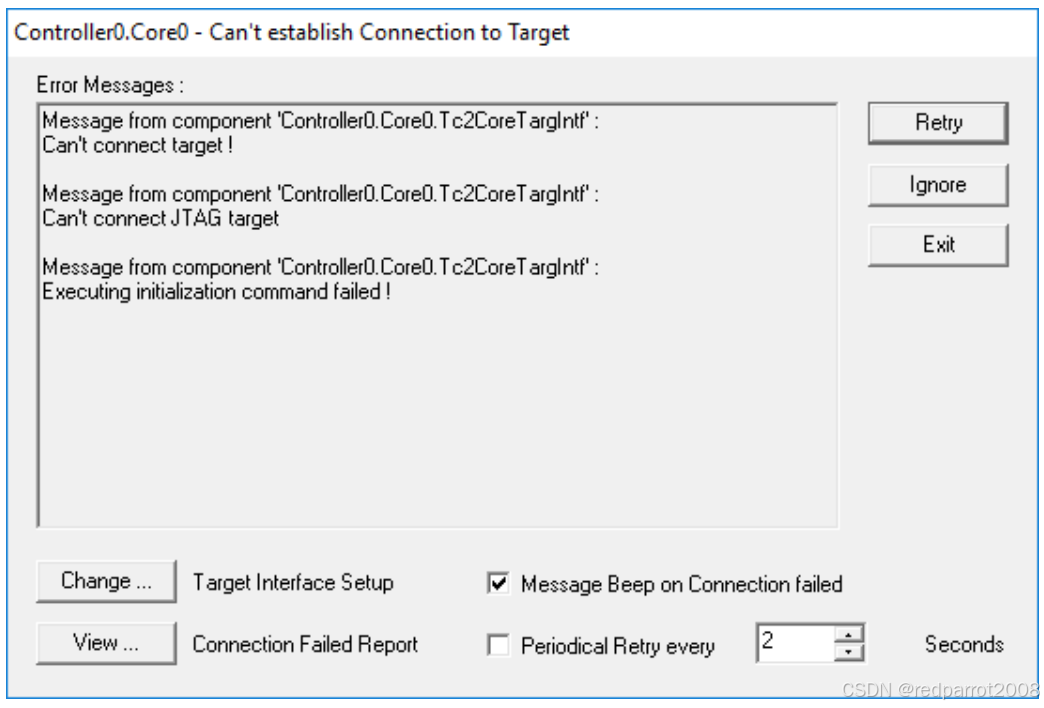

密码错误时（对应错误提示界面）

关于调试接口解锁条件

• 当 DBGIFLCK = 1 时：

若 OCDSDIS=1 或 RPRO=1，可通过 SSW 输入正确密码解锁调试接口。
• 特殊情况处理：

3.1 若 RPRO=1 且 DBGIFLCK=0：
◦ 即使密码正确，调试接口仍无法解锁（参考《 AURIX TC3XX 用户手册 》PART1  第 6.5.2.2.3 节）。

◦ 需通过应用软件修改 CBS 寄存器的 OEC.IF_LCK 位以解除保护。

3.2 若 OCDSDIS=1 且 DBGIFLCK=0：

• ◦ 即使密码正确也会报错，调试接口无法访问。
• ◦ 需通过应用软件执行 "Disable Protection" 命令序列解锁。

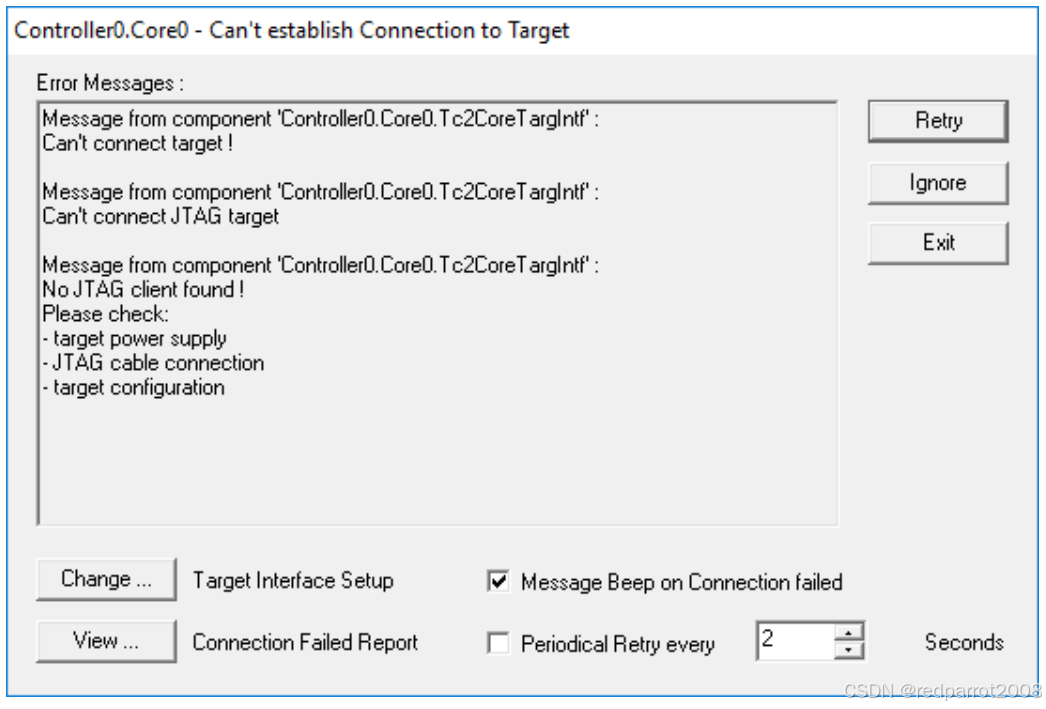

DAP/JTAG 未连接时
（对应错误提示界面）
